IP камера Escam Button Q6 с одним интересным приколом :)

Цена: $20.99 (с купоном)

Перейти в магазин

Escam фирма хоть и не мировой лидер, но и не самая подвальная.
Я протестировал достаточное количество ее камер и почти не было провальных, даже наоборот, были камеры весьма популярные вроде Escam Brick QD300.
Кстати, всем своим камерам они кроме названия также дают прозвища, этой тоже по традиции дали имя Button (кнопка).
Ну что ж, давайте ее протестируем.


Страничка товара на официальном сайте: escam.cn/en/product/ESCAM-Button-Q6.html
Официальные характеристики:
Дополнительная информация

Model :ESCAM Button Q6
System	OS	Embedded Linux OS
System security	Account, password authority management
Len	CMOS	1.0MP  1/4"  CMOS
Lens/viewing angle	3.6mm /56.14°
IR	Max up to 10m
Video	Resolution 	720p/VGA/D1
Bit rate	128~4096kbps
Frame rate	25fps
Audio	Input	Built in microphone
Output	Built in speaker(8ohm1W)
Network	Network Protocol	TCP/IP,TCP,UDP,SMTP,DHCP,NTP,UPnP,P2P,RTSP
WIFI	WIFI 802.11 b/g/n
Features	ONVIF Protocol	ONVIF 2.4
Mobile View	software for Iphone, Android(IOS4.3,Android OS 2.3 above)
Alarm	Alarm detection	Support motion detection
Alarm action	Support email alarm
Storage 	Local Storage 	Support up to 128GB MicroSD card
Other	Rated Voltage	DC5±0.3V
Temperature	-10~50 °C
Product  Weight	85g
Gross Weight	170g
Product size	ф60*35mm (L*W*H)
Package size	155*95*85mm (L*W*H)
Accessories	1 x IP Camera, 1 xCharger ,1 x USB Cable,1 x User's manual,1xScrew ,1x mounting bracket



Коробка из переработанного картона в привычном для Escam стиле.


Внутри обнаруживается такой комплект:
* камера с креплением на стену/потолок
* блок питания
* micro USB кабель
* инструкция на английском
* два крепежных шурупа с дюбелями и скрепочка для сброса настроек


Скан инструкции:
cloud.mail.ru/public/B7Wb/Q64bK7yuY

USB кабель длиной 1М,
Блок питания забавный, все надписи продублированы на русском языке :)


Вилка евро.
Выход USB у него сбоку, заявлено на выходе 2А, проверим:


Действительно, он легко, без писка и просадок напряжения справляется с такой нагрузкой.

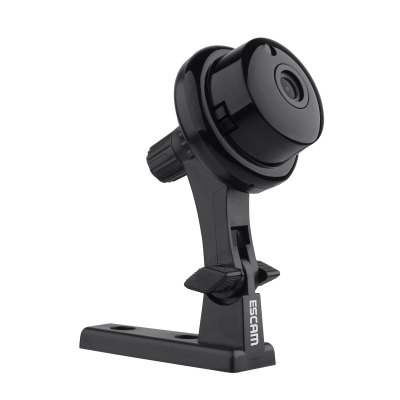

Сама камера, фото вместе с креплением:



Без крепления камера собой представляет вот такую «кнопку»:


Материал изготовления — пластик среднего качества, глянцевый, без запахов.
Конструкция без влагозащиты, это комнатная камера.
Размеры камеры: диаметр 58мм, толщина 35мм, вес 43г.


В темноте заметны 10 ИК светодиодов.


Сзади расположен динамик и отверстие для сброса настроек.


А также стандартное крепление на штатив 1/4".
Вы можете закрепить камеру не только на ее крепление, но так же на селфи палку или треногу.


С боков находятся разъем питания micro USB и слот для карты памяти micro SD.


Разбирается камера легко, сзади есть четыре шурупа.


Система построена на новом чипе Goke GK7102.
Это новый игрок в отрасли, пришел составить конкуренцию таким известным участникам как Ambarella, Hisilicon и др.
Данный SoC работает на CPU core: ARM1176 @ 600MHZ, 16KB I-Cache, 16KB D-Cache, RAM 512Mb DDR2, Main stream:1280*720, Support (ONVIF 2.4),…
У этого производителя есть и более взрослый чип GK7101 с поддержкой видео 1080p.
Более подробно сравнение тут: www.unifore.net/company-highlights/goke-hd-ip-camera-solution-gk7101-gk7102.html
WiFi модуль 150Mbit/s MT7601UN от Mediatek.
Объектив съемный, можно менять, спереди в корпусе обычное отверстие, так что можно установить и более длинный объектив.


Подключение.
Мобильное приложение называется Yoosee.
Можно скачать либо с плеймаркета, либо в инструкции есть QR-ссылки.
play.google.com/store/apps/details?id=com.yoosee
Оно русифицировано, перевод местами смешной, но терпимый.
Ставим, запускаем, регимся, логинимся.
Сверху справа есть плюсик для добавления камеры, далее надо выбрать добавить новое устройство и вариант Smartlink.


Далее надо ввести пароль от своего WiFi (который надо знать, а то не все в курсе :)
Далее смартфон чаще всего передает камере имя точки доступа и пароль к ней через QR-код на своем экране, но в данном случае это происходит через звук.
Смартфон издает писки, которые камера считывает и интерпретирует.


Далее надо камеру как-то назвать, ввести пароль от нее пока дефолтный 123, готово.
Сразу же приложение сообщит о слабом пароле по умолчанию и предложит задать новый, заодно будет контролировать его качество.
Вот теперь готово.


Мобильное приложение.
Русифицировано.

Что умеет: подключается к камере быстро, за 5 сек., стандартные функции просмотра и прослушки, скриншоты и видеошоты, двусторонняя связь, постановка на тревогу и снятие по нажатию кнопки, запись на карту памяти внутри камеры по расписанию или по движению, оповещение о движении на смартфон при помощи виртуального звонка и на e-mail, просмотр записанного на карте памяти через смартфон.
Дополнительная информация
Главное окно.
В нем по нажатию кнопки в виде щита можно включать и отключать отслеживание движения, когда включено — появляется синий значок в виде домика слева.


Внизу экрана раздел «сообщение» содержит протокол оповещений, просто дата, время и какая камера сработала.
Раздел «картина» содержит все скриншоты и видеошоты, которые вы сделали.
Раздел «мой» содержит кое-какие настройки, касающиеся данного смартфона, самые важные из них — вибрировать ли и проигрывать мелодию при входящем оповещении с камеры, а также можно выбрать любую мелодию из вашей системы, а не только одну стандартную, как во многих других приложениях.


При нажатии на шестеренку под камерой переходим в основные настройки камеры.


Из самых важных отмечу выбор на какие связанные смартфоны слать тревогу, настройки почты, возможность пронзительного визга при движении в кадре.
Почта для сообщений о движении настраивается вообще легче простого, уже есть готовые пресеты для популярных почтовых сервисов, но можно и свой прописать полностью ручками.
Например, выбираем Gmail, нам остается только вписать имя до собачки и пароль от ящика, готово!
Также в настройках видео можно отформатировать карту памяти и задать способ записи по движению или по расписанию.


Внизу в настройках есть обновление, сразу прилетело до версии 22.0.0.16, что я и сделал.


В главном окне при нажатии на изображение попадаем в режим онлайн просмотра.


Причем пока идет подключение, появляется такая смешная фраза :)


При повороте смартфона изображение автоматом переходит в горизонтальное.
Тут те же функции, также можно поговорить с той стороной через интерком-связь удержанием кнопки микрофона.
Есть три режима качества, по умолчанию всегда средний SD, выбор почему-то не сохраняется при выходе.


Если камера заметила движение, на смартфон идет вот такой вызов.
Можно принять для перехода в лайв режим просмотра, или отказаться.


И одновременно на ваш почтовый ящик идет письмо вида
Attention: alarm(*******:motion detection)
Dear User, Please check the attached picture for more information.
И один скриншот в разрешении 640*360.

Также можно удаленно просмотреть что там камера поназаписывала.


Причем кнопки скачать нет (она редко бывает в такого рода софте), но есть кнопка записать!
Т.е. можно записать себе на смартфон записанное на камере, это прикольно :)
Видео идет в горизонтальной ориентации со звуком и с возможностью перемотки.



WEB интерфейса у камеры нет, это камера начального уровня.
А вот поддержка спецификаций ONVIF есть, только базовых, поток есть, но нет аутентификации.
RTSP поток такой:
rtsp://192.168.1.24:554/onvif1

Совместимый софт работает с ним нормально, видео идет со звуком.
Фреймрейт 25fps, поток переменный до 1200Mbit/s, разрешение HD 720p, кодек H.264



CMS программа под Windows.
Берется с сайта www.yoosee.co/
Я уже такую встречал с некоторыми камерами.

Дополнительная информация
Функций немного.
Можно настроить сразу начинать постоянную запись при запуске.


Также есть воспроизведение записанного.


В том числе умеет воспроизводить удаленно записанное на карту памяти в камере.
И даже скачивать, но очень медленно.


Правда пишет эта программа без звука.
И еще, только в ней есть одна настройка камеры, переключающая запись внутри камеры с SD на HD качество.



Эта камера, как и некоторые другие из дешевых, имеет одно ограничение: она умеет создавать только один HD поток, т.е. если камера пишет на карту памяти в HD качестве, то смотреть ее мобильным приложением можно только в SD качестве.
Наверное, поэтому у нее по умолчанию выставлено писать на карту памяти в SD, чтобы не блокировать другим потребителям HD, переключить можно только через CMS программу (см. выше).

При работе камера потребляет около 0.3А, это один из самых низких показателей на рынке.
Например, от повербанка с честными 10000mAh 3.7V = 37Wh камера проработает 24 часа.

Что на карте памяти.
Записи организованы по папкам с именами-датами текущего дня, внутри файлы с именами-временем записи.
Контейнер записей *.av, часто встречается в бюджетных камерах, позволяет им экономить ресурсы и место на карте.
Обычные плееры его не любят, кто-то вообще зависает, кто-то играет без звука и перемотки, PotPlayer играет с перемоткой, но без звука.
Со звуком и перемоткой может играть спец. плеер Gplayer:
cloud.mail.ru/public/AeZz/KWoWHcfw4
А также вышеуказанный CMS, в режиме воспроизведения можно открыть файл.

А теперь тот самый интересный прикол из заголовка.
C:\>telnet 192.168.1.24

goke login: root
#

Ну вы поняли да?
Пароль-то пустой.
Выставлять ее без подготовки напрямую в интернет нельзя, только за роутер дома или в малом офисе с доверенными устройствами рядом.
Но пароль рута легко сменить на свой и иметь просто кладезь для воплощения своих фриковских мечт вроде ftp сервера и много еще чего :)
В других камерах многие об этом могут лишь мечтать :)
Дополнительная информация
Можем посмотреть что внутри:
# uname -a
Linux goke 3.4.43-gk #59 PREEMPT Wed Oct 25 00:10:50 PDT 2006 armv6l GNU/Linux
#

# free
             total         used         free       shared      buffers
Mem:         33960        30920         3040            0          368
-/+ buffers:              30552         3408
Swap:            0            0            0

# mount
rootfs on / type rootfs (rw)
/dev/root on / type squashfs (ro,relatime)
proc on /proc type proc (rw,relatime)
tmpfs on /dev type tmpfs (rw,relatime)
tmpfs on /tmp type tmpfs (rw,relatime)
sysfs on /sys type sysfs (rw,relatime)
devpts on /dev/pts type devpts (rw,relatime,mode=600,ptmxmode=000)
/dev/ram0 on /mnt/ramdisk type tmpfs (rw,relatime)
/dev/ram0 on /etc type tmpfs (rw,relatime)
/dev/ram0 on /tmp type tmpfs (rw,relatime)
/dev/mtdblock4 on /rom type jffs2 (rw,relatime)
/dev/mtdblock5 on /npc type jffs2 (rw,relatime)
/dev/mmcblk0p1 on /mnt/disc1 type vfat (rw,noexec,relatime,fmask=0022,dmask=0022,codepage=cp437,iocharset=iso8859-1,shortname=mixed,errors=remount-ro)
#

# df
Filesystem                Size      Used Available Use% Mounted on
/dev/root                 5.9M      5.9M         0 100% /
tmpfs                    16.6M         0     16.6M   0% /dev
tmpfs                    16.6M   1012.0K     15.6M   6% /tmp
/dev/ram0                16.6M   1012.0K     15.6M   6% /mnt/ramdisk
/dev/ram0                16.6M   1012.0K     15.6M   6% /etc
/dev/ram0                16.6M   1012.0K     15.6M   6% /tmp
/dev/mtdblock4            1.0M    224.0K    800.0K  22% /rom
/dev/mtdblock5            5.2M      3.2M      2.0M  62% /npc
/dev/mmcblk0p1           29.1G     46.3M     29.1G   0% /mnt/disc1
#

# cat /proc/cpuinfo
Processor       : ARMv6-compatible processor rev 7 (v6l)
BogoMIPS        : 597.60
Features        : swp half fastmult vfp edsp java tls
CPU implementer : 0x41
CPU architecture: 7
CPU variant     : 0x0
CPU part        : 0xb76
CPU revision    : 7

Hardware        : Goke GK7102 RB_JXH42 board V2.00
Revision        : 0000
Serial          : 0000000000000000
#

#top -d1
Mem: 31180K used, 2780K free, 0K shrd, 452K buff, 13736K cached
CPU:   7% usr  15% sys   0% nic  76% idle   0% io   0% irq   0% sirq
Load average: 4.26 4.59 4.84 2/71 478
  PID  PPID USER     STAT   VSZ %VSZ %CPU COMMAND
  478   465 root     R     1220   4%  15% top -d1
  141     1 root     S     291m 876%   8% /npc/npc
  178     1 root     S     2244   7%   0% /patch/bin/wpa_supplicant -B -iwlan0 -Dwext -c /mnt/ramdisk/wpa_supplicant0.conf -P /mnt/ramdisk/wpa_pid.txt
  465   154 root     S     1232   4%   0% -sh
  142     1 root     S     1224   4%   0% /bin/sh
    1     0 root     S     1220   4%   0% {linuxrc} init
  154     1 root     S     1220   4%   0% telnetd
  197     1 root     S     1216   4%   0% udhcpc -i wlan0 -t 15 -b -s /npc/dhcp.script -p /mnt/ramdisk/dhcpc_ra0_pid.txt
   48     1 root     S     1216   4%   0% /sbin/syslogd -m 0
   50     1 root     S     1212   4%   0% /sbin/klogd
  156     2 root     SW       0   0%   0% [RtmpTimerTask]
  157     2 root     SW       0   0%   0% [RtmpMlmeTask]
   84     2 root     SWN      0   0%   0% [jffs2_gcd_mtd5]
  411     2 root     SW       0   0%   0% [kworker/0:1]
    5     2 root     SW       0   0%   0% [kworker/u:0]
   14     2 root     SW       0   0%   0% [kworker/u:1]
   41     2 root     SW       0   0%   0% [mmcqd/0]
   36     2 root     SW       0   0%   0% [mtdblock3]
   16     2 root     SW       0   0%   0% [kswapd0]
  158     2 root     SW       0   0%   0% [RtmpCmdQTask]
    2     0 root     SW       0   0%   0% [kthreadd]


Видео распаковки:


Запись с RTSP потока камеры днем, вечером и ночью от собственной ИК подсветки:


Камера, конечно, не шедевр качества видеонаблюдения, но своего покупателя она найдет.
Это бюджетный вариант для дома или малого офиса.
А также будет интересна линуксоидам и другим любителям поковыряться в прошивке, т.к пароль рута известен :)
Можно подвесить на стену, потолок, штатив, или разместить в туалете, запитав от повербанка, и узнать кто там гадит на пол :)
Качество записи с учетом цены терпимое, микрофон тоже неплохой.
Мобильное приложение русифицировано, все основные функции есть, включая быструю постановку на охрану, уведомления о движении на смарт и на e-mail, удаленный просмотр записанного на карте памяти.
Также есть поддержка спецификаций ONVIF, благодаря чему можно камеру подключить к стороннему ПО или видеорегистратору, только не все функции поддерживаются, нет аутентификации потока, так что в инет напрямую ее лучше не выставлять, только через роутер.
Еще минус в том, что, как и все бюджетки, пишет в контейнер *.av, проиграть его можно, но конвертировать со звуком не знаю чем.

Купон:
Дополнительная информация
ESCAMGS

0 комментариев

Оставить комментарий
