Управляемый по Wi-Fi smart-переключатель на две линии (Sonoff Dual WiFi)

Цена: $8.60 (+доставка)

Перейти в магазин

Sonoff Dual – это обычный smart-включатель/выключатель, но на две линии.

Вот таким пришёл:


Никакой инструкции не было. Только то, что написано на корпусе.


И здесь перевод не очень грамотный. Лучше б на английском оставили.
Модуль исполнен в том же корпусе, что TH16 и Sonoff Pow. Даже отверстие под датчики сбоку оставили. Хотя для этого блока оно ни к чему.

Никакой инструкции не было (уже писал). Но в магазине есть страничка помощи wiki:
www.itead.cc/wiki/Sonoff_Dual страница вики.
ewelink.coolkit.cc/?p=147 руководство пользователя.
Размером стандартный.

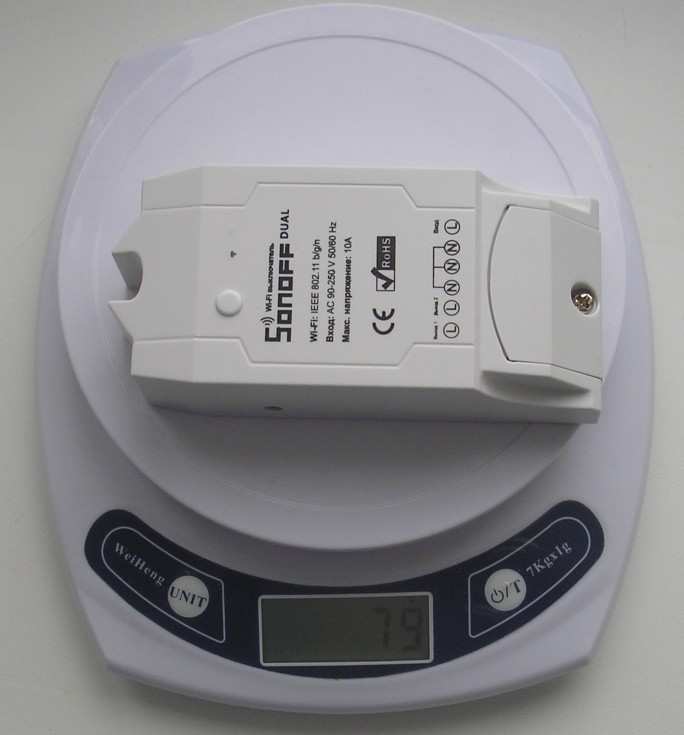

Взвесил, те же 79г.

Начинаю разбор.
Сюда подключаются сетевые провода 220В.

Контакторы пружинные, очень тугие. Но, по мне, с винтом надёжнее.

Корпус держится на защёлках. Всё абсолютно одинаково, как и в блоках, рассмотренных мною ранее.


Открутил 4 самореза.

Wi-Fi узел построен на ESP8266. Для асов целое поле для деятельности. Уже всё сделано. Не надо городить отдельное питание модуля, искать коробочку тоже не надо. Всё в сборе и работает.

Узел питания с гальванической развязкой от сети.

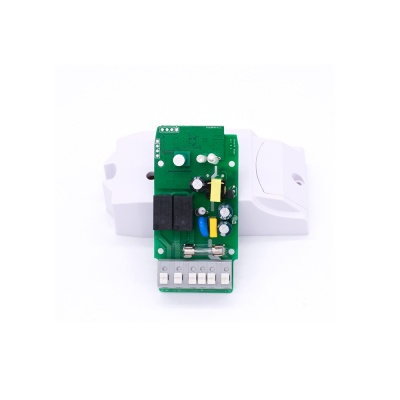

Плата промыта. Следов флюса нет. По входу стоит предохранитель.

и варистор 10D471K от перенапряжения (расшифровка — диаметр 10 мм, напряжение 470 Вольт).

А это место для подключения программатора.

Всё в исходное.
Собираю тренировочную схему. Модуль Sonoff подключаю к сети. Подключать не сложно. По рисунку на корпусе всё понятно. Кому не понятно, картинка со страницы магазина в помощь.

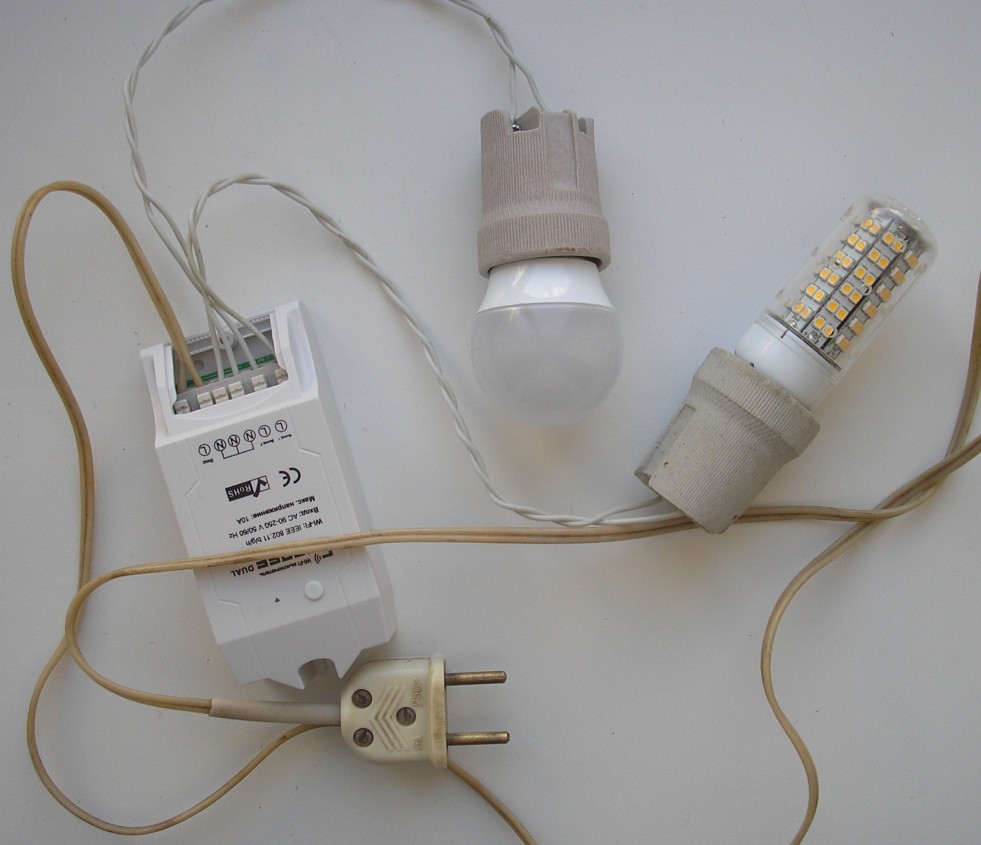

На выходы подключаю лампочки для контроля.

Осталось всё это дело связать со смартфоном.
Smart-переключатель поддерживает удалённое управление по Wi-Fi, работает в собственном сервисе, расположенном в облаке Amazon AWS global server :(
Пришло время привязать его к управляющему приложению eWeLink. Для этого его (приложение) необходимо сначала скачать :) Устанавливаем, регистрируемся…
Учётная запись создана.
Сначала подключаю Sonoff. Запускаю приложение и следую инструкциям.
Чтобы добавить устройство нажимаю на плюсик (на смартфоне). Далее нажимаю на беленькую кнопочку (на Sonoff)и удерживаю около 5 секунд. Синий светодиод должен равномерно замигать.


Приложение просит ввести пароль от Wi-Fi. Затем выполняется поиск устройств.
Необходимо будет ввести имя нового устройства.
Можно включать и выключать нагрузку, нажимая на виртуальный выключатель. Картинок пять: выключен, включен 1 канал, включен 2 канал, включены оба канала и офлайн (не подключен к 220В). Нажать сразу две клавиши у меня не получилось :)
Для того, чтобы включить переключатель, нужно нажать кнопку (в виде выключателя) на вашем виртуальном пульте из любой точки мира, где есть интернет и Wi-Fi.
При подключении к сети 220В на модуле загорается синий светодиод. В «привязанном» состоянии горит постоянно. Индикатор подключенных линий двухцветный. При включении первого канала загорается красный светодиод. При включении второго канала дополнительно загорается зелёный светодиод. При включении обоих каналов загораются оба светодиода, цвет должен быть жёлтый. Но так как красный светит неярко, получается жёлто-зелёный.


Переключать устройство можно не только с виртуального пульта, но и …
Эти контакты для тех, кто захочет подключить внешний выключатель (при пропадании WiFi без них не обойтись).


В онлайн режиме текущее состояние выключателя отражается и на пульте, независимо от того, как вы им управляете (с виртуального пульта или вручную).

В верхней крышке под светодиоды отверстий нет, но их всё равно видно.

Отмечу один нюанс работы этих переключателей. Без интернета никакого управления вы не получите.
Всё, что касается работы устройства, вроде как, разобрал.
Пора подводить итог.
Smart-переключатель поддерживает удалённое управление по Wi-Fi, но только через облако:( Необходимо его привязывать к управляющему приложению eWeLink. Для тех, кто ему не доверяет, придётся создать свой MQTT сервер, и включать/выключать нагрузку по своему желанию и правилам. Для тех, кто владеет навыками программирования, это не сложно. Для тех, кто спокойно относится к подобной проблеме – просто подключайте и пользуйтесь.
По поводу конкретно этого девайса. Предполагаю его использовать для управления подсветкой мебели.
Вот, в общем то и всё. Постарался раскрыть все стороны этой темы. Что не ясно, спрашивайте
Надеюсь, хоть кому-то помог.
Удачи всем!
