Управляемые по Wi-Fi smart-светодиоды (WiFi Dimming LED Pack)
- 271 читатель · 2473 топика · RSS
Цена: $20.50
Вот таким пришёл:
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/8f794e.jpg)
Светодиодные пластины укутаны в несколько слоёв «пупырки».
Крепёж был в отдельном пакетике с замком.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/de1cf8.jpg)
Никакой инструкции не было. Только то, что написано на корпусе драйвера.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/c67d4e.jpg)
Что куда подключать понятно, сложно перепутать.
Драйвер по размеру большой.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/add33d.jpg)

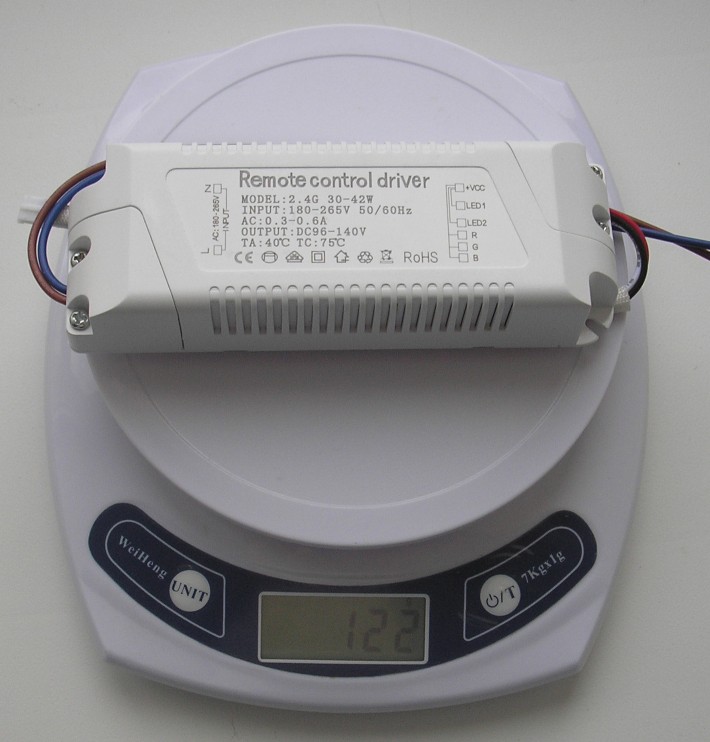

Взвесил, 122г.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/ac98b6.jpg)
Начинаю разбор.
Открутил четыре самореза.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/7600aa.jpg)
Корпус держится на защёлках.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/02780c.jpg)
Драйвер на 42Вт. Соответственно и габариты.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/642758.jpg)
Wi-Fi узел построен на ESP8266. Для асов целое поле для деятельности. Уже всё сделано. Контакты для подключения программатора подписаны.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/3d87b4.jpg)
Узел питания с гальванической развязкой от сети.
Плата промыта. Следов флюса нет. По входу стоит предохранитель.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/b97bd7.jpg)
и варистор 07D471K от перенапряжения (расшифровка — диаметр 7 мм, напряжение 470 Вольт).
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/a7fc08.jpg)
Это первое изделие из Китая, где я встретил термисторы. У кого-то были сомнения по поводу их пригодности для самоделок. Китайцы уже стали ставить в свои изделия.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/ffe858.jpg)
Силовая часть драйвера собрана на мощном транзисторе SVF10N65F (10A, 650V N-CHANNEL MOSFET).
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/79b0d8.jpg)

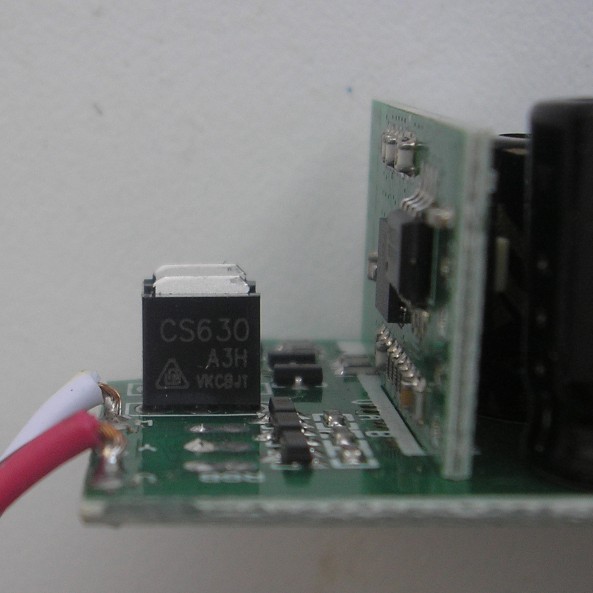

За диммирование теплых и холодных светодиодов отвечают два мощных MOSFET транзистора.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/4eaf93.jpg)
Осталось подключить светодиодные пластины. Всего четыре. Размеры каждой 520х18мм.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/d3feb9.jpg)
На пластине 32 светодиода SMD5730 (по 16 холодного и тёплого свечения). Управляется по трём проводам. Плюс общий. Все характеристики полностью указаны на каждой пластине
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/2de6cc.jpg)
Пластины уже соединены. Их просто нужно подключить к драйверу. На конце заглушка/перемычка.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/f7c7a6.jpg)
Модуль подключаю к сети. Подключать не сложно. Осталось всё это дело связать со смартфоном.
Smart-переключатель поддерживает удалённое управление по Wi-Fi, работает в собственном сервисе, расположенном в облаке Amazon AWS global server.
Пришло время привязать его к управляющему приложению eWeLink. Скачиваем, устанавливаем, регистрируемся…
Учётная запись создана.
Сначала подключаю к сети. Запускаю приложение и следую инструкциям.
Чтобы добавить устройство нажимаю на плюсик (на смартфоне). Далее нажимаю на кнопочку в задней части Wi-Fi блока и удерживаю около 5 секунд. Синий светодиод (его за конденсатором не видно) на блоке должен замигать.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/6f41be.jpg)
Приложение просит ввести пароль от Wi-Fi. Затем выполняется поиск устройств.
Необходимо будет ввести имя нового устройства.
Теперь модуль «привязан» к моему аккаунту.
После привязки на смартфоне появляется виртуальный пульт.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/c02a86.gif)
Захожу в расширенные установки. Можно включать/выключать нагрузку, регулировать яркость и цветовой оттенок.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/52fae3.gif)
Подключил устройство к сети, а оно не работает. Стал разбираться. Оказалось, они неправильно подключили панели. Направление подключения на платах показано стрелочками.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/cf05b8.jpg)
Переподключил.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/2b29fa.jpg)
После этого всё заработало.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/c78f06.jpg)
Снял кое-какие характеристики. Возможно, кому-нибудь пригодятся.
Измерил мощность при отключенной нагрузке. Она колеблется в пределах 1,5-2,3Вт.
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/a8ac4f.jpg)
Включил на всю яркость. Менял только цветовой оттенок. Оттенки включаются только в трёх вариантах: тёплый (100%)- белый (50%/50%)- холодный(100%).
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/107caa.jpg)
32,2Вт- 30,4Вт- 33,2Вт.
При этом ток (во вторичке) во всех режимах всегда одинаковый 0,258А (драйвер тока, однако).
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/c877eb.jpg)
Отличия в мощности только из-за различия в падении напряжения на светодиодах.
Оттенки (повторюсь) включаются только в трёх вариантах: тёплый белый (100%)- белый (50%/50%)- холодный белый (100%).
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/a24951.jpg)
Можно посчитать чисто светодиодную мощность в разных режимах:
104,05В*0,258А=26,8Вт- тёплый белый (100%)
96,51В*0,258А=24,9Вт- белый (50%/50%)
106,77*0,258А=27,5Вт — холодный белый (100%).
Потери драйвера в режиме полной яркости составляют в среднем 5,4-5,7Вт. Самыми горячими оказались ключевой транзистор, трансформатор и выходной диод. Горячие – это слишком громко сказано. Рука спокойно терпит.
Пластины со светодиодами совершенно холодные. Вот таким образом осуществляется диммирование. Частота около 1кГц
![](http://skuonline.ru/uploads/images/00/09/32/2017/03/07/c354d5.jpg)
Можно управлять переключателем по таймеру.
Отмечу один нюанс работы этих переключателей. Без интернета никакого управления вы не получите.
Всё, что касается работы устройства, вроде как, разобрал.
Пора подводить итог.
Smart-переключатель поддерживает удалённое управление по Wi-Fi, но только через облако:( Необходимо его привязывать к управляющему приложению eWeLink. Для тех, кто ему не доверяет, придётся создать свой MQTT сервер, и включать/выключать нагрузку по своему желанию и правилам. Для тех, кто владеет навыками программирования, это не сложно. Для тех, кто спокойно относится к подобной проблеме – просто подключайте и пользуйтесь.
Вот, в общем то и всё. Что не ясно, спрашивайте
Надеюсь, хоть кому-то помог.
Удачи всем!
