Цена: US$22.99 (с купоном)

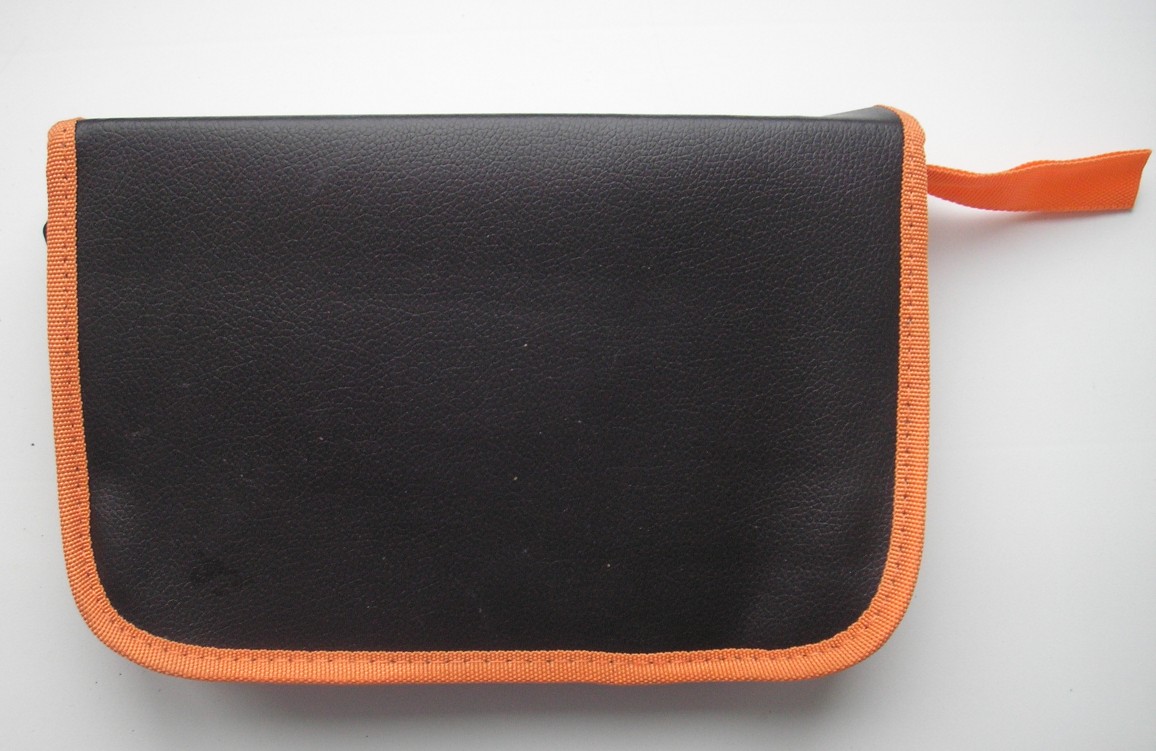

По традиции сначала смотрим, в каком виде присылают. Обычный «пропупыренный» пакет. Внутри вот такая сумочка.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/89979d.jpg)
А вот, что должно было быть внутри.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/25cb20.jpg)
А вот то, что я увидел, когда сумочку открыл.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/5b7f9c.jpg)
Всё разложил по «полкам». Но как на картинке магазине не совсем удобно. Разложил по-своему.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/4ef0f1.jpg)
Если сделать как на странице магазина, то при закрывании сумочки банка с флюсом попадает на оловоотсос. Закрыть можно, но выступать будет сильно.
Проверил комплектацию. Всё на месте.
В комплект поставки входят:
1. * Сумка для инструмента.
2. * Паяльник 60Вт.
3. * Оловоотсос.
4. * Бокорезы.
5. * 2 пинцета.
6. * Подставка под паяльник с губкой.
7. * Катушка с проволокой.
8. * Припой в тубусе.
9. * 5 сменных жал.
10. * Паяльная паста.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/844317.jpg)
Почему набор называется 14 в 1, я не знаю. На то они и китайцы.
Приступаю к разбору. Чтобы не быть утомительным, рассмотрю самое основное.
Начну с сумочки.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/c29697.jpg)
Сумочка как сумочка, обычная дерматиновая, обшита тесёмкой оранжевого цвета.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/9b218d.jpg)
Так как набор для пайки, значит самый основной в наборе — это паяльник. Паяльник на 60 Вт с плавной регулировкой температуры. Вилка европейская.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/a0e3db.jpg)
Кабель обычный, длиной около полутора метра. Без заземления.
В месте хвата и входа кабеля мягкие резинки.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/8114db.jpg)

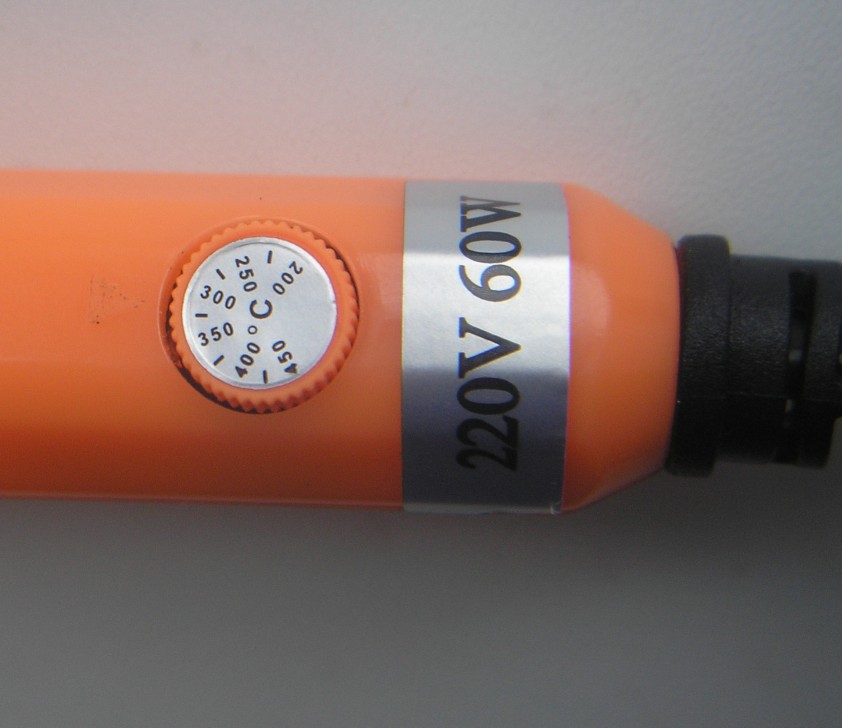

Регулятор мощности/температуры расположен в нижней части ручки. При пайке регулятор случайно повернуть невозможно.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/9fdc14.jpg)
Сначала разобрал, чтобы посмотреть на нагревательный элемент.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/6ba80d.jpg)
Это паяльник с керамическим нагревательным элементом.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/ef209c.jpg)
Нихромовые нагреватели выглядят немного по-другому, у них сверху стык замазан цементом. У керамических обычно ступенька (хотя ступеньки научились подделывать) и бороздка (её пока не подделывают).
Совместимость с хакковскими жалами абсолютная.
Краткая информация по керамическим нагревателям. Взята из интернета.
Трубчатый керамический нагреватель изготавливается печатью тонкодисперсным вольфрамовым порошком на керамической подложке, которая оборачивается вокруг керамического стержня из оксида алюминия и спекается в пламени водородной печи при t=1500 °C, образуя прочный, долговечный, термостойкий элемент с высоким сопротивлением изоляции — более 100 МОм, и может развивать температуру до 700 °C.1.Именно это свойство я и наблюдал, когда падала мощность паяльника с прогревом.
Электрическое сопротивление этого нагревателя увеличивается с ростом температуры (PTC — Positive Temperature Coefficient).
2. Характерная технологическая бороздка на нагревателе тоже присутствует.
Можно и жало теперь изучить.
Сначала проверил магнитом. Магнитится только носовая часть.
Сделал запил, чтобы увидеть, из чего сделано.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/48ec8c.jpg)
Внутри стальной стакан, снаружи толстый слой меди. Внешнее покрытие минимально.
Измерил глубину внутренней полости жала и длину выступающей части нагревательного элемента. Выступающая часть на 0,1 мм меньше. Это хорошо для нагревательного элемента. Мала вероятность того, что свернёте при замене жала, и не испортится при нагреве.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/a51560.jpg)
Внешний диаметр нагревательного элемента 3,8-3,9 мм.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/0f1c05.jpg)
Внутренний диаметр жала показал 4,2мм. Достаточно большой зазор, хотя и некритичный.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/caeab6.jpg)
Нагревательный элемент заходит свободно.
Внешний диаметр 6,4 мм.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/7dd529.jpg)
Разбираю дальше. Сложностей никаких. Только сначала необходимо завернуть мягкую резинку.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/b97387.jpg)
Чтобы достать плату, необходимо выковырнуть регулировочную пимпочку.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/03e7cd.jpg)
Схема управления примитивно проста. Можно разглядеть более внимательно (вид с обеих сторон).
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/ca692a.jpg)
Флюс не отмыт.

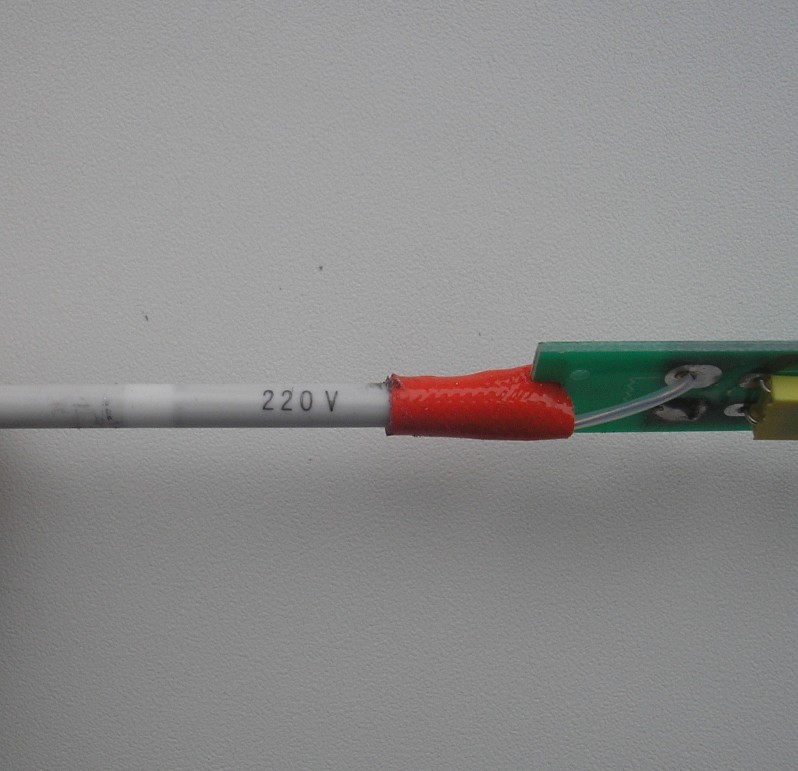

Нагревательный элемент рассчитан на 220 В. Мощность, к сожалению, не указали.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/899697.jpg)
Перехожу к тестированию. Всё в исходное. Подставочка тоже пригодится.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/1f50a1.jpg)
Забыл развернуть резинку на место. Но это поправимо.
Поработал паяльником в течение часа во всех режимах температуры.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/92f639.jpg)
Жало облудилось хорошо.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/89b5b3.jpg)
После часа работы и разгона до температуры в 450˚С на жале появились следы побежалости.
Измерил мощность. При включении холодного (при максимально выставленной температуре в 450˚С) паяльника мощность максимальна (85 Вт). Затем резко падает (по экспоненциальному закону:))).
Настолько резко, что я успел запечатлеть только на этом уровне.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/436da5.jpg)
Включать паяльник и одновременно фотографировать очень сложно.
Нагревается очень быстро.
С прогревом мощность потребления уменьшается. Наиболее вероятная причина — увеличение сопротивления нагревательного элемента, что подтверждает способ изготовления нагревательного элемента (керамический нагревательный элемент).
С прогревом (не более 30 секунд) мощность стабилизируется (при в 450˚С) на уровне чуть более 30 Вт.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/00ba70.jpg)
При выставленной температуре в 300-350˚С мощность снижается до чуть более 20 Вт.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/6206eb.jpg)
В сумочке кроме паяльника имеются запасные жала.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/0a5dcc.jpg)
Упакованы в плотный пакет с замком. Можно менять и убирать на место без боязни потерять.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/7b578c.jpg)
Они абсолютно идентичны установленному в паяльник.
Совместимы с хакковским стандартом.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/a72233.jpg)

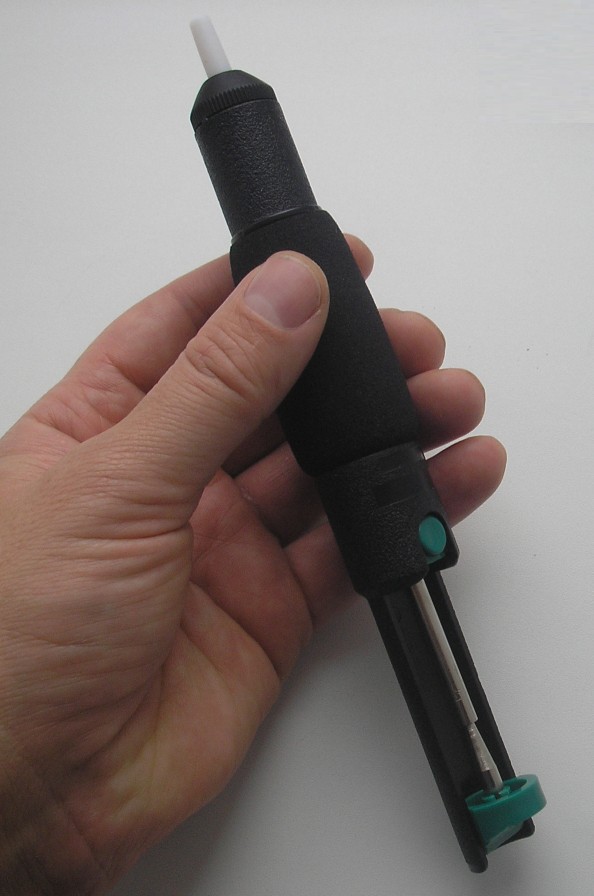

Ещё один предмет, без которого сложно обойтись — оловоотсос.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/2e4536.jpg)
В месте хвата мягкая пористая резина. Скорее всего, это единственное отличие от своих собратьев.
Я не знаю, насколько надёжным он покажет себя со временем, по первому впечатлению он мне понравился.

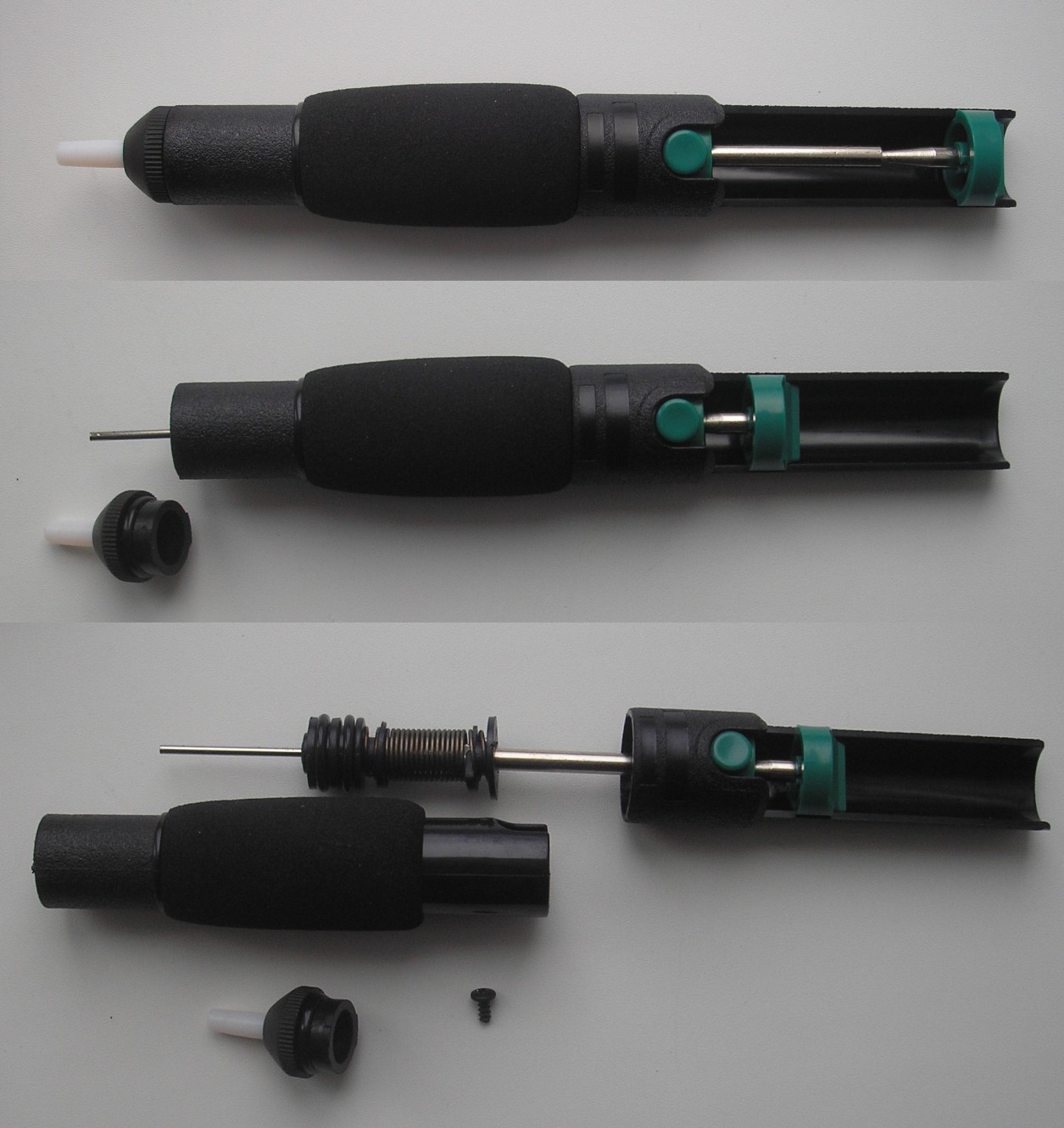

Разрежение создаёт хорошее. Пружина «сильная», ДВЕ уплотнительные резинки на поршне ему в помощь.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/da9350.jpg)
Тубус с припоем отдельная тема. Синяя крышка заходит с небольшим натягом. В результате чего, при транспортировке просто соскочила (см. в начале обзора).
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/adbc07.jpg)
Флюс 80 г. При пайке пахнет парафином.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/64855d.jpg)
Качество пинцетов мне понравилось. Металл не пластилин. Согнул ножку двухваттного резистора и диода КД226.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/f38f37.jpg)
Бокорезы обычные. Гвозди ими кусать не получится. Но со своими задачами справляются.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/a5daf7.jpg)
Перекусил скрутку из резисторов (2 Вт).
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/3916bf.jpg)
Снялась оксидная/масляная пленка.
И небольшая катушка медной проволоки 0,1 мм.
![](http://skuonline.ru/uploads/images/00/09/32/2017/12/11/2e5cec.jpg)
Вот такой вот наборчик. Думаю, основное всё обрисовал.
Если остались вопросы, спрашивайте.
Удачи!
Купон: FH474
Остальное на видео.
