Светодиодная панель 15Вт (Warm White, Cold White, Natural White)
- 21 читатель · 217 топиков · RSS
Цена: $13.06 (+доставка)
Посмотрим, в каком виде прибыло.
Упаковка без названия. Только наклейка (явно от другого светильника) и всё.
Заказал панель мощностью 15Вт, цвет свечения (поочерёдно) — Warm White, Cold White, Natural White. Меняется с переключением выключателя.

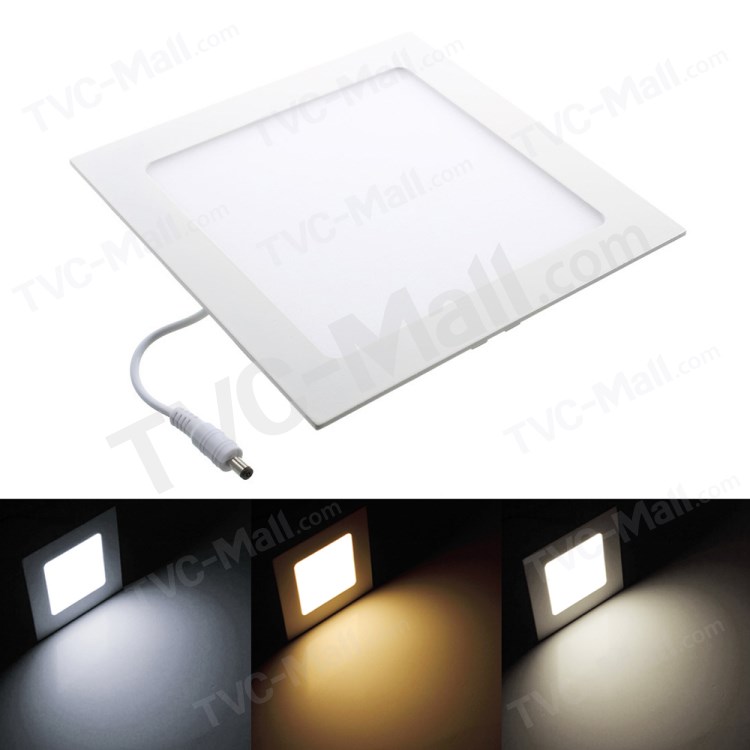

Смотрим на страницу магазина.
Это фото заказа с ценой доставки в Россию. В другие страны цена другая.
На странице магазина информация присутствует. Но действительности не всё соответствует. Пришлось разбираться. Начал разбор со стандартной процедуры.
Взвесил. Сам светильник: 454г. С драйвером: 504г. Клипсы не положили. Формально претензии не предъявишь.
Светильник квадратный со стороной 225мм.
Встраиваемая часть около 200мм.
Толщина светильника также важна.
Максимальный выступ — 20мм. +Нельзя забывать про пружинки.
Корпус светильника изготовлен из алюминия или сплава. Это важно для хорошего охлаждения.

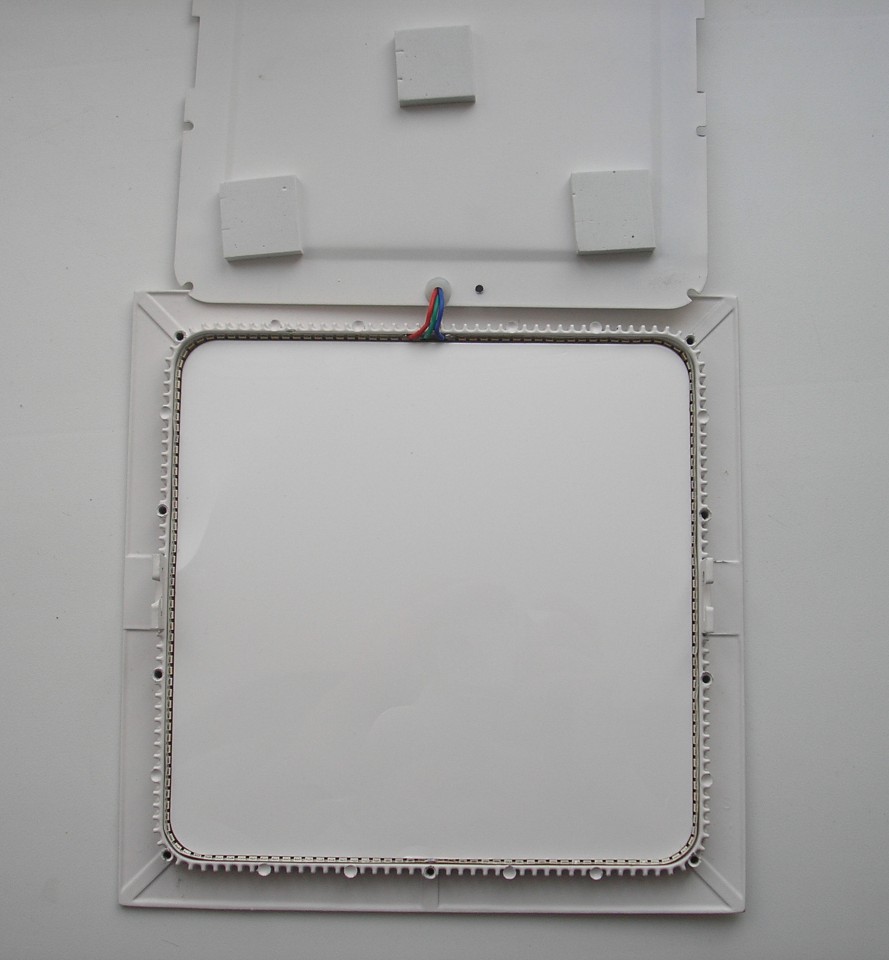

Перехожу к разбору. Откручиваю 10 винтов под крест с задней части светильника.
Задняя часть из жести. Под ней кусок глянцевой бумаги.
«Световод» стандартный для подобных светильников. Много раз описывал. Только точки на нём мельче и количеством побольше.
Стандартный пластиковый рассеиватель. Ничего нового. Только два их. Сначала подумал, что ошиблись. Но когда попытался положить только один, понял, что светодиоды не попадают в световод. Поэтому собрал на место, как и было изначально.

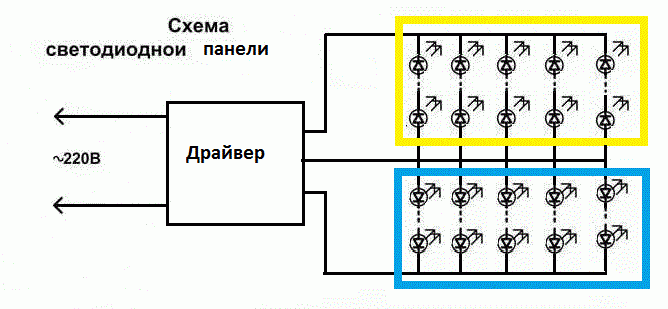

Светодиодная лента наклеена по периметру на алюминиевый корпус. Всего 180 (SMD 2835) штук. 90 светодиодов холодного свечения и 90 тёплого. По пять ветвей собраны последовательно-параллельно.
Всего три точки подключения, по отдельному выводу для каждой ветви. Плюс общий.
Пайка восторга не вызвала.
Особенность светильника в том, что при первом включении он светит тёплым белым светом (Warm Whit). При переключении клавиши выключателя начинает светиться холодным белым светом (Cold White). При следующем переключении — нейтральным белым (Natural White). Какой хотите оттенок, такой и включайте. Светильник (точнее драйвер) «хранит в памяти» включенный режим не более минуты. При последующем включении (при превышении этого времени) снова светится тёплым белым светом (Warm Whit). Для тех, кто хочет, чтобы первым был режим Cold White, придётся перепаять один проводок по выходу драйвера. Проблема решается очень просто. Схемотехнически по выходу драйвера стоят два транзистора, которые управляются «умной» схемой. При первом включении открывается один из ключевых транзисторов, и в схему (на первую ветвь) подаётся 250мА от драйвера. При следующем включении клавиши выключателя, открывается другой транзистор. Он подаёт 250мА на другую ветвь светодиодов. При следующем включении открываются оба транзистора. Ток 250мА перераспределяется между двумя ветвями светодиодов в зависимости от того у кого напряжение поджига ниже.
А теперь посмотрим, как светит.
Сравню с лампой накаливания100Вт. Она вставлена в настольный светильник с отражателем. Параметры фотосъёмки абсолютно одинаковы для всех.
Смотрим слева направо, сверху вниз. Первой светит обозреваемая панель 15 Вт в тёплых тонах. Затем (2), обозреваемая панель в холодных тонах. Яркость чуть выше. (3) Та же панель только нейтрального белого оттенка (купаж тёплых светодиодов с холодными). И последний снимок (4), лампа накаливания. Фотоаппарат в ручном режиме. Все снимки делаются в абсолютно одинаковых условиях, с одного расстояния (около 0,7м)… и т.д. Как видим, самый яркий режим совместного свечения и тёплых и холодных светодиодов. Это объясняется тем, что в свечении принимают участие все 180 светодиодов с нагрузкой менее 50%. А в этом режиме КПД у них выше.
Светильник хорошо рассеивает свет не только вперёд, но и по сторонам.

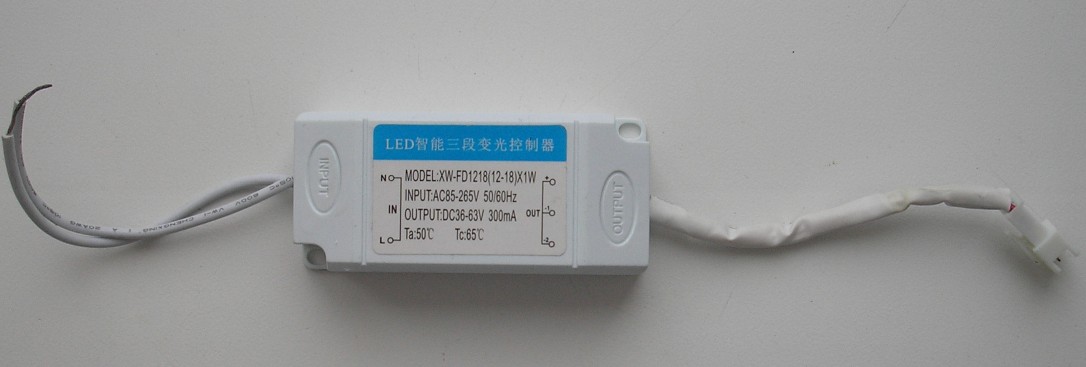

Посмотрим теперь на драйвер.
С виду ничего необычного. Вот только на выходе три провода.
Плюсовой общий. И два отрицательных для управления ветвями панели.
Обычный драйвер на 250мА в пластмассовом корпусе, вот только размеры немного больше своих собратьев.
Пайка выполнена качественно, замечаний нет. ВЧ помех нет. Светильник включал в одну розетку с телевизором (DTV). Сигнал не пропадал. ФМ радио тоже не реагирует. Подносил драйвер вплотную. И это понятно. В схеме присутствует не только демпфирующая цепочка. Помехоподавляющий конденсатор тоже поставили.
По входу стоит предохранитель в термоусадке.
И термистор NTC 5D-7 (5 Ом, 2А) для ограничения пускового тока (по другой линии).
NTC термисторы (Negative Temperature Coefficient) – уменьшают свое сопротивление с увеличением температуры.
По входу стоит электролит 22мкФ*400В. На выходе 47мкФ*100В.
Работой ключевого транзистора управляет махонькая микросхема.
Выходной ток определяют токозадающие резисторы. В этой схеме их три штуки (включены параллельно).
Работой умной схемы управляет контроллер без названия.
Схемотехнически по выходу драйвера стоят два транзистора, которые управляются контроллером. При первом включении открывается один из ключевых транзисторов, и в схему (на первую ветвь) подаётся 250мА от драйвера. При следующем включении клавиши выключателя, открывается другой транзистор. Он подаёт 250мА на другую ветвь светодиодов. При следующем включении открываются оба транзистора.
Всего три точки подключения, по отдельному выводу для каждой ветви. Плюс общий.
Пришло время посмотреть на реальную мощность светильника.
Мощность по переменному току измерил при помощи проверенного девайса.
Магазин не обманул (15Вт).
Warm White 16,92Вт.
Cold White 16,75Вт.
Natural White 15,72Вт.
А теперь посчитаем реальную светодиодную мощность. Это показания вольтметра при различных режимах.
Warm White 56,7В.
Cold White 56,1В.
Natural White 52,9В.
Без показаний амперметра тоже не обойтись.
Ток на выходе драйвера стабильный (драйвер тока) и составляет 0,25А, независимо от режима работы.
Р=0,25Ах56,7В =14,18Вт – (светодиодная) мощность светильника в режиме Warm White.
Р=0,25Ах56,1В =14,03Вт – (светодиодная) мощность светильника в режиме Cold White.
Р=0,25Ах52,9В =13,23Вт – (светодиодная) мощность светильника в режиме Natural White. В этом режиме самая малая мощность потребления. При этом – самый яркий свет. Фото с люксметром в подтверждение моих слов в обзоре были.
Потери драйвера составляют около 2,5Вт.
Пульсации измерять нет смысла. С таким типом драйверов их просто не может быть.
И в конце немного слов про тепловой режим. Самым горячим местом является периметр светильника (кто бы сомневался). В этом месте температура светильника не более 60 градусов через час работы. Тепловой режим смущения вызывать не должен. В этой части проблем быть не должно.
Вот, в общем, и всё. Небольшое видео работы светильника в конце. Я попытался показать различные оттенки свечения панели, но, увы, не получилось. При съёмке видео на фотоаппарат отработала система автобаланса белого. Поэтому оттенки белого видны в одном тоне. Смотрите сравнительные фото из обзора. На фото оттенки хорошо видны.
youtu.be/MHc2IfP2Zx4
Как правильно распорядиться сведениями из моего обзора каждый решает сам. Я же могу гарантировать правдивость своих измерений. Кому что-то неясно по поводу этого светильника, задавайте вопросы. С остальным – кидайте в личку, обязательно отвечу.
На этом ВСЁ!
Удачи!
