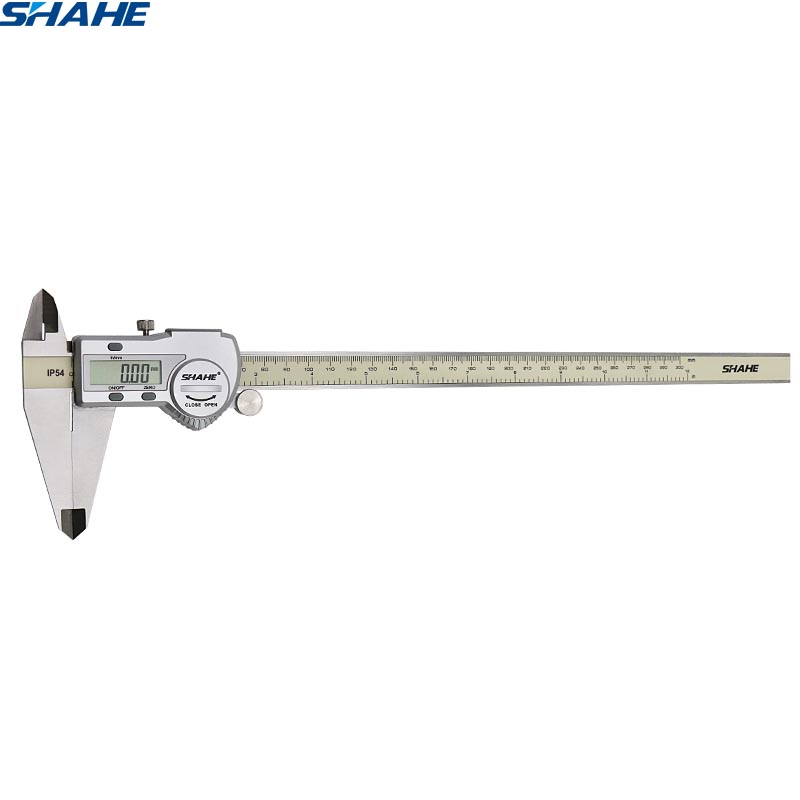

Штангенциркуль Shahe 300mm IP54 с USB-подключением

Цена: US $57.95

Перейти в магазин

Этот обзор я начал писать почти три года назад, но потом из-за некоторых обстоятельств пришлось отложить на неопределенное время. И вот сейчас, наконец, дошли руки до него. И так, поехали:)


Посылка была немаленьких размеров:


Содержимое посылки было обложено в пенопластовые блоки и обмотано мягкой губчатой материей:


USB-пульт был в картонной коробке, в которой тоже большую часть объема занимал пенопласт. В коробке были сам пульт, кабель USB-mini-USB и mini-CD с USB-Serial драйвером и программой Data Collection System 1.0:


Сам девайс был в кесйе, вставленном в картонный кожух. Кейс довольно жесткий, инструмент в нем хорошо защищен:



Внутри кейса былы инструкция, пластиковая отвертка для открытия крышки батарейного отделения и сам штангенциркуль в пластиковом пакете и с бумагой, вставленной между губок и обмотанной вокруг них. Еще былы влагопоглощающие шарики в бумажном пакете.



Инструкция только на английском языке, но написана грамотно и без ошибок:)


Спецификации:
• Модель: 5100-300
• Длина измеряемой области: 300мм / 12" (306мм с копейками)
• Шаг измерения: 0,01мм/0,0005"
• Точность измерения: 0,04мм
• Функции: измерение снаружи (нижние губки) и изнутри (верхние губки), измерение глубины
• Материал металлических частей: нержавеющая сталь
• Цифровой интерфейс: mini-USB
• Питание: батарейка CR2032 3V или от шины USB
• Уровень защиты: IP54 (брызго- и пылезащищено)

Производитель поленился указать вес, но самому нетрудно было взвесить:


Кейс весит больше самого инструмента:


Батарейки в комплекте небыло. Я вставил Panasonic за 69 рублей, который проработал 2 года. Инструмент может работать без батарейки при подключении к компьютеру по USB.


Задняя сторона выглядит вполне стандартно:


На верхнем торце расположились металлический винтовой фиксатор и mini-USB порт, защищенный резиновой заглушкой, прикрепленной к корпусу:


На лицевой стороне сверху от LCD-экрана расположилась кнопка смены единицы измерения (мм/дюйм), а снизу — кнопки включения/выключения и обнуления. Автовыключение и обнуление в любой позиции поддерживаются. Правее батарейного отделения находится колесо-доводчик:


Штангенциркуль может также измерять глубину, хотя это, на мой взгляд, функция чисто для галочки:


На конце с задней стороны выгравирован серийный номер:


Качество обработки металлических поверхностей просто радует глаз и пальцы. Контактные поверхности губок обработаны просто образцово. Признаться, я не ожидал такого качества от китайского производителя.



Для проверки точности я взял установочную меру в 25мм от советского микрометра:


К моему великому удивлению инструмент выдал 25.00мм. Я морально был готов увидеть что-то вроде 25.02 или 25.03, но чтоб прям в яблочко бил — этого я никак не ожидал.


USB-пульт

USB-пульт не входит в комплект поставки, он продается отдельно. Пульт подключается к штангенциркулю через порт mini-USB на инструменте. На самом пульте тоже есть порт mini-USB, куда втыкается кабель USB-mini-USB для подключения к компьютеру. Длина комплектного кабеля — 2м, длина кабеля, идущего от пульта к инструменту — 0,5м.


На лицевой стороне только кнопка считывания измеренного значения и светодиодная лампочка, сигнализирующая нажатие кнопки:


Нижняя сторона пустует:


Открутив винтики, открывается такая картина:


С лицевой стороны плата выглядит так:


На плате расположились три микросхемы:
— USB-Serial преобразователь WCH CH340T (datasheet)
— микроконтроллер Silicon Labs C8051F321 (datasheet)
— компаратор ON Semiconductor LM339DG (datasheet)



P.S. Сейчас продается другой пульт с тремя кнопками, которого еще небыло в продаже когда я заказывал. Добавились кнопки обнуления и смены единицы измерения, и он стоит значительно дешевле — около $18 вместо $57.56 за однокнопочный. Новый пульт, насколько я понял, идет без программы Data Collection System — он вводит прямиком в Excel.

ПО Data Collection System 1.1

Версия 1.0, которая шла в комплекте, оказалась абсолютно непригодной для работы. Она только умела показывать измеренне значение, т.е. дублировала экран инструмента. Остальные функции либо не работали, либо работали по праздникам. Продавец, он же и производитель, попросил подробно описать проблему, после чего я ему отправил кучу скринов и видеороликов с изображением косяков программы. Спустя пару месяцев он отправил мне доработанную версию 1.1, которая уже работала как следует. Интерфейс программы на английском, выбора языка нет:


Левую часть почти целиком занимает поле, в котором отображаeтся таблица с измеренными значениями и сопутствующей каждому измерению информацией. Под ним расположились кнопка очистки этого поля, кнопка сохранения таблицы в файл *.xls (MS Excel), кнопка ручного считывания измерения (эквивалентно нажатию кнопки на пульте) и кнопка начала автоматического считывания по заданному в настройках промежутку времени.


В правой части крупным шрифтом в режиме реального времени дублируется экран штангенциркуля. Рядом обозначена единица измерения, заданная в настройках программы. Изменение единицы на инструменте не влияет на эту настройку, т.е. на инструменте может быть выставлена единица «мм», а в программе — дюймы, и программа будет показывать дюймы, хотя при записи не указывается единица измерения.

Ниже выводится статистика — количество замеров, мин/макс/среднее измеренное значение и количество замеров ниже/выше/в допуске, обозначенном в настройках.

Блок настроек позволяет задать нормальное значение (стандарт), допустимое отклонение вниз/вверх от нормального значения, единица измерения (фактически бесполезная настройка, как уже объяснил), включение/выключение бипера компьютера при считывании замера, интервал в секундах для режима автоматического считывания, название проекта и имя оператора. Редактирование настроек можно активировать нажав на кнопку System Settings, которая превратится в OK для сохранения изменений.

Ниже расположена кнопка, с которой начинается и заканчивается работа программы с инструментом — Connect/Disconnect:



Заключительное слово

Производитель явно имел в виду профессиональное применение, создавая этот инструмент. Это видно по качеству обработки металла, и это подтверждается высокой точностью измерения. Об этом свидетельствует также наличие mini-USB порта для ввода и сохранения замеров на компьютере, а интерфейс программного обеспечения подсказывает, что оно предназначено для использования на производстве. При этом мне кажется нелогичным, что у самой длинной модели в линейке максимальная измеряемая длина — 306мм (на производстве, где я работал когда приобретал инструмент, иногда приходилось выходить за этот предел (до 322мм), но это случалось редко). Это является, пожалуй, единственным существенным минусом для меня. Пыле-влагозащиту я не тестировал и не собираюсь — с инструментами я стараюсь обращаться бережно (кроме молотка и зубилы, конечно).

И так, минусы:
— нет версии длиннее 300мм
— глубиномер. Он мне только мешает
— время от времени возникающие ошибки при попытке подключиться к штангенциркулю из программы. Не знаю насколько я прав, но мне кажется это глюки USB-Serial драйвера
— отсутствие связи между настройками единцы измерения на инструменте и в программе
— при сохранении в *.xls файл не записывается информация о единице измерения, название проекта, имя оператора, стандартное значение и допуски вверх-вниз. Указывается отклонение от стандартного значения и величина отклонения, но все же это не то.

Распаковку, тест на точность и работу с программным обеспечением можете увидеть в видеоролике:
