Цена: US $12.56
Хотя про ленивых — это как посмотреть, если покупать комплектом целиком — то нужно потратить чуть времени на установку. А если покупать только сам гидроцилиндр/тягу (без креплений) — то тут или извращенное чувство поэкспериментировать, или сэкономить (одно другому впрочем не мешает). Именно «извращенное» — подумал после получения что зря не взял комплект т.к. внезапно открылся приступ лени :) Но однако придумал и собрал все за один день — так что нет ничего сложного, все зависит от «настроения» ;)
Купить подобное пришла идея после регулярного забывания открывать теплицу — уезжаешь из дома на работу и бац! Вспомнил!.. теплица осталась закрытая… а у нас хоть и лето только началось, но солнце ОЧЕНЬ активное и даже весной на открытом воздухе 30 градусов не редкость, можно только представлять что твориться в это время в ЗАКРЫТОЙ теплице, и как себя чувствуют ваши растения!
Ну и на ночь тоже ранней весной забываешь закрывать иногда, хотя тут уже попроще немного- не так холодно да и если вспомнил можно сходить закрыть.
Покупалось несколько дешевле чем в шапке «выскочила» цена — наверное или продавец делает акции регулярные, или просто «зажрался» и поднял цену. Подобных предложений довольно много на Али, с разной ценой и конструкцией механизма (иногда и качеством металла). Сам гидроцилиндр в принципе, судя по фото, один и тот же используется в большинстве случаев.
Не слишком долго выбирал, (цена примерно одного уровня), единственное делал заказ без самого механизма, показалось что нет ничего сложного в самостоятельном изготовлении подобного механизма даже более простой конструкции.
Значительной экономии пожалуй не происходит при покупке без устройства крепления (если сравнивать затраты на самостоятельное изготовление, потерю времени на «разработку» и изготовление)… разве что назло китайцам, доказать что мы всегда найдем как сделать «что-то из ничего» :)))
Короче сделал заказ
Через некоторое время получил в порванном со всех сторон и обмотанном скотчем пакете. Я так думаю проблемы возникли именно в результате нагревания и увеличения длины этих гидроцилиндров :)
Мысленно представил картинку, как на почте начинает шевелиться груда посылок и «вылазят» ноги «марсианина» из пакета :))) Наверное «тётя почтальон» была в «восторге», если наблюдала подобную картинку ;)
Сам гидроцилиндр полученный
резьба… как то несколько неопрятно выглядит честно говоря, шток имеет некоторый люфт в гидроцилиндре.
отверстие под шпильку
Продавец рекомендует перед применением «засунуть на 30 мин в морозильник» — не знаю даже советовать или нет повторять этот опыт :) Работа гидроцилиндра основана на тепловом расширении какого-то парафина или воска, который и выталкивает шток. После нахождения в холодильнике (уменьшении в объеме), в результате застывания остатки парафина (я так думаю) попадают на шток и на нем застывают, в результате чего довольно сложно (до прогрева гидроцилиндра) задвинуть шток. Он заедает и идет очень жестко. Поначалу даже подумалось что или брак, или ну очень плохое качество товара.
При заказе я не задумывался о том, что данное устройство работает только в одну сторону, удлиняется шток, но обратно его надо «чем то» задвигать. Вследствие этого усложняется конструкция и необходимо знать усилие необходимое для возврата. Если «переборщить» то гидроцилиндру может не хватить усилия для выдвижения штока.
При плавном сжатии во время остывания шток ОЧЕНЬ мягко ходит!
Продавцом заявлены такие характеристики:
температурный диапазон 15 °-25 °/60 °-77F
максимальная открытие вес 7 кг/15lb
регулируемая длина 33-45 см
в других местах попадались несколько различающиеся «уточнения», такие как
• Макс температура открывания: 38 °C/100 °F
Начало открывания при 25 °C (77 °F) полностью закрывается 15 °C (60 °F)
и красивая картинка предполагаемого использования ;)
Реальные результаты характеристик по ходу обзора будут встречаться, хотя они не так важны — все условно и настраивается местом положения устройства и регулировками (в некоторых пределах разумеется), плюс имеется некоторая инерционность отработки за счет прогрева/остывания корпуса гидроцилиндра.
После остывания в холодильнике и сжатия штока, был взят фен и сделан прогрев, чтобы «задокументировать» изменения физических размеров устройства.
Вполне приличный ход штока, для использовании «открывалки» форточек, если верить заявленным 7кг усилия создаваемого штоком.

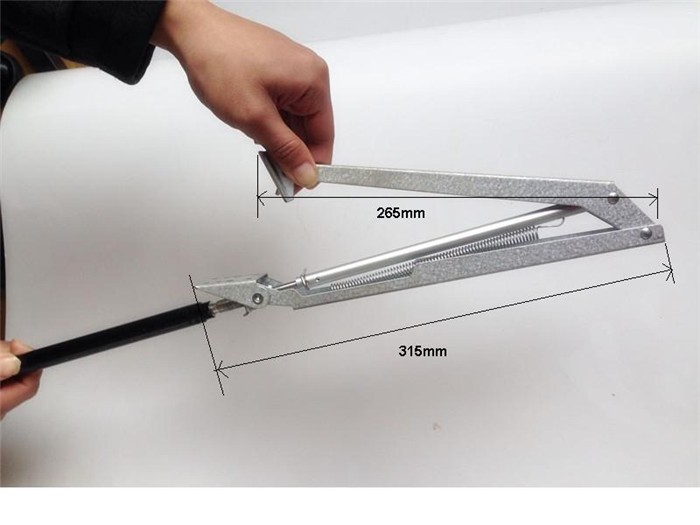

Продаваемые на Али системы открывания встречаются как правило двух типов механизма (не считая варианта для работы с жалюзи).
Первый вариант
Второй вариант несколько «интереснее», т.к. имеет быстросъемную конструкцию — можно легко отключить «автооткрывание» — например если срочно нужно закрыть форточку.
Сжимаются «ушки» и автоматика отключается… — на две части разъединяется механизм
Ну поскольку я захотел
Повторять конструкцию не было смысла, решил пойти свои путем.
Как и написал, делать решил из-того что было… Как можно проще и «на коленке» с минимально возможным количеством телодвижений ;)

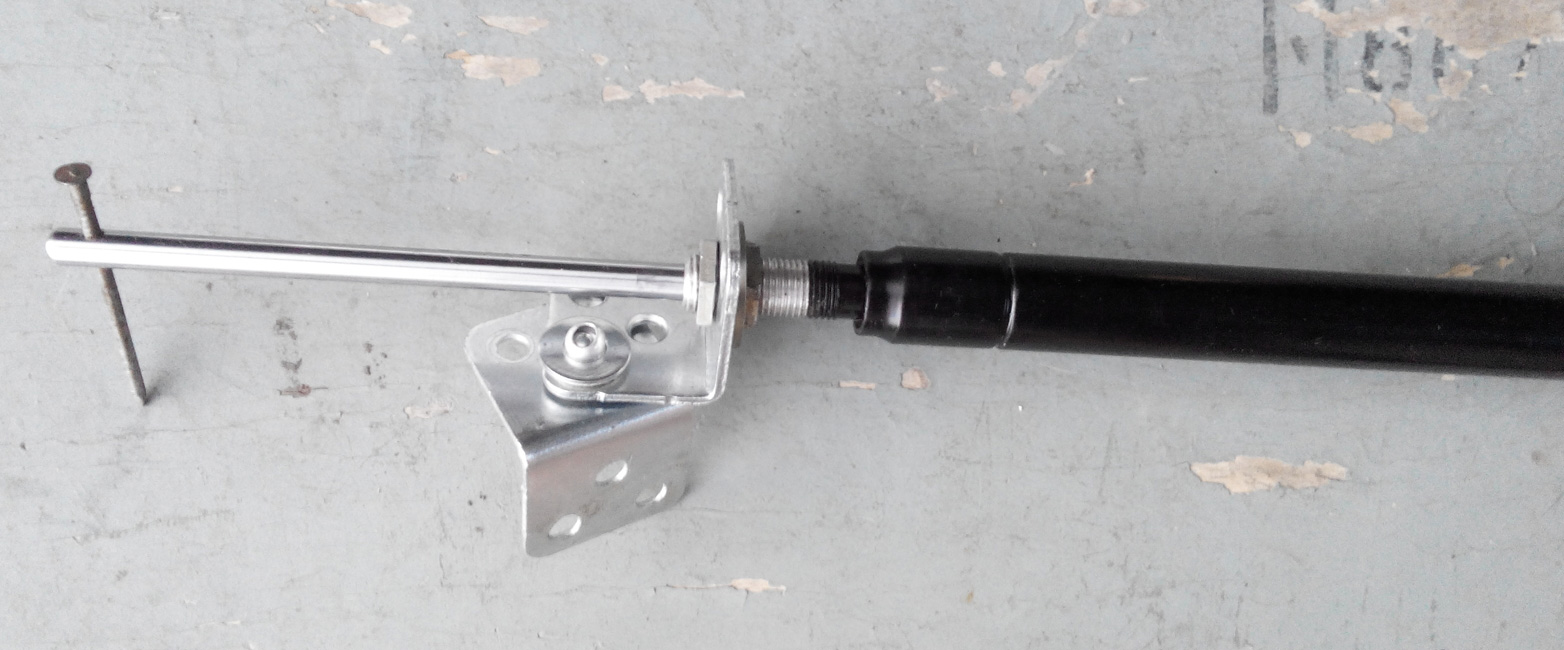

решил изготовить поворотный механизм из пары уголков со слегка смещенным центром. Чтобы при упоре дополнительно поворачивалась конструкция в «нужную» сторону.
уголки скрепил обычной заклепкой с прокладкой из шайбы, и разработал вращение.
В середине высверлил отверстие под гидроцилиндр. Попавшийся под руку гвоздик замечательно подошел в отверстие на штоке — решил там ему и место :)

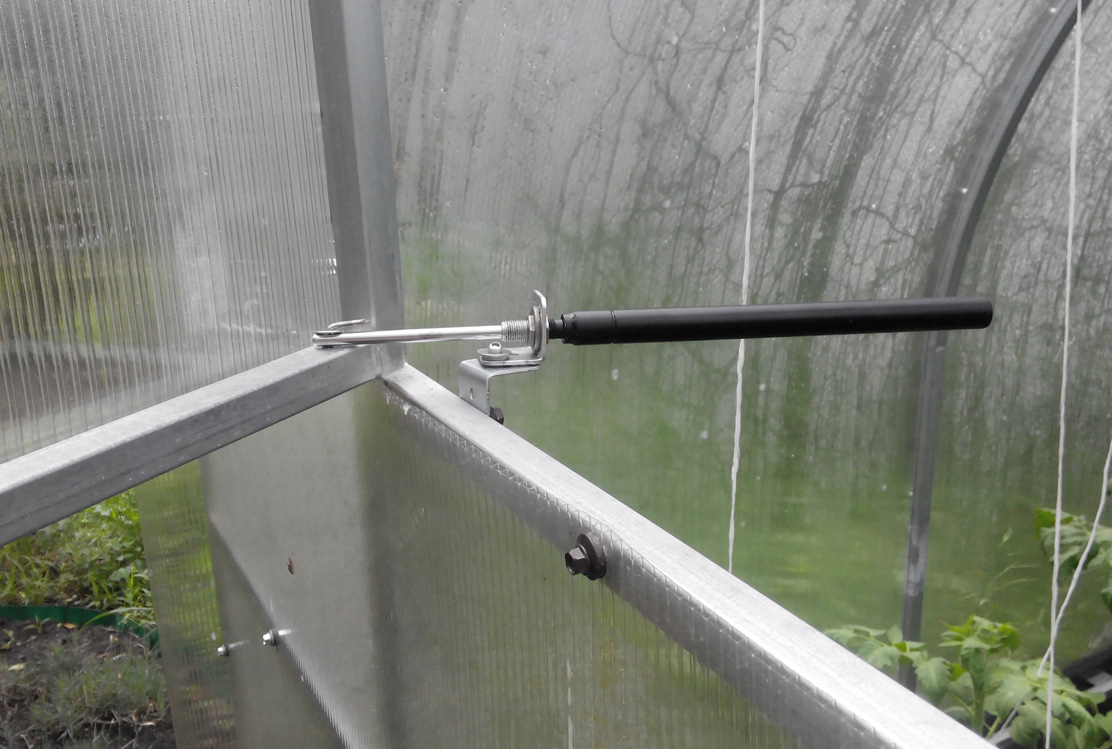

На дверце просверлил отверстие под «гвоздик» и закрепил гидроцилиндр, предварительно «сжав его в холодильнике»
Надо сказать на фото второй опыт — первый «провалился», т.к. наживил крепление на один саморез и крепление выгнуло вверх. «Дури» у него оказалось достаточно согнуть при этом и гвоздь :)

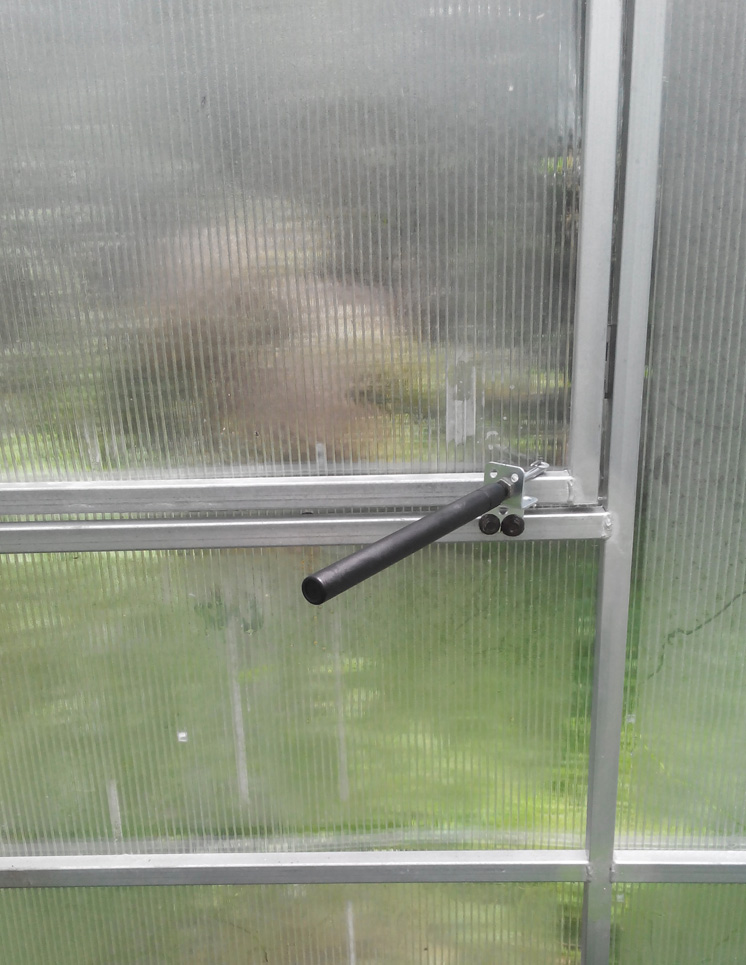

Короче получилась такая конструкция, которая вполне успешно стала открывать форточку
если чуть подальше отойти выглядит так
Половина «дела» сделано — открывается великолепно, теперь надо придумать «закрывалку».
Рассматривались так же несколько вариантов. Как один из самых интересных — система противовеса (принцип часов ходиков). Через колесико на тросе подвесить груз. Плюсы конструкции — простота, равномерность прилагаемого усилия во всем диапазоне, легко подобрать/изменить груз. В случае с вертикально открывающимися форточками можно тупо груз на саму дверцу закрепить ;) Минусы — размеры конструкции и система с тросиком и колесиком как-то внешне предполагала вид «нетрадиционный»…
В итоге плюнул и поступил проще — по дороге заехал в Леруа, купил обычную дверную пружину за 80р
Необходима именно длинная пружина, для уменьшения разницы усилия растяжения в начальном и растянутом состоянии (меньше ход).
Замерил усилие при начале растяжения — около 2.5 кг
и при среднем растяжении (5кг)- рассчитывал уложиться в эти величины исходя из заявленных «китайских» 7кг выдаваемых гидроцилиндром.

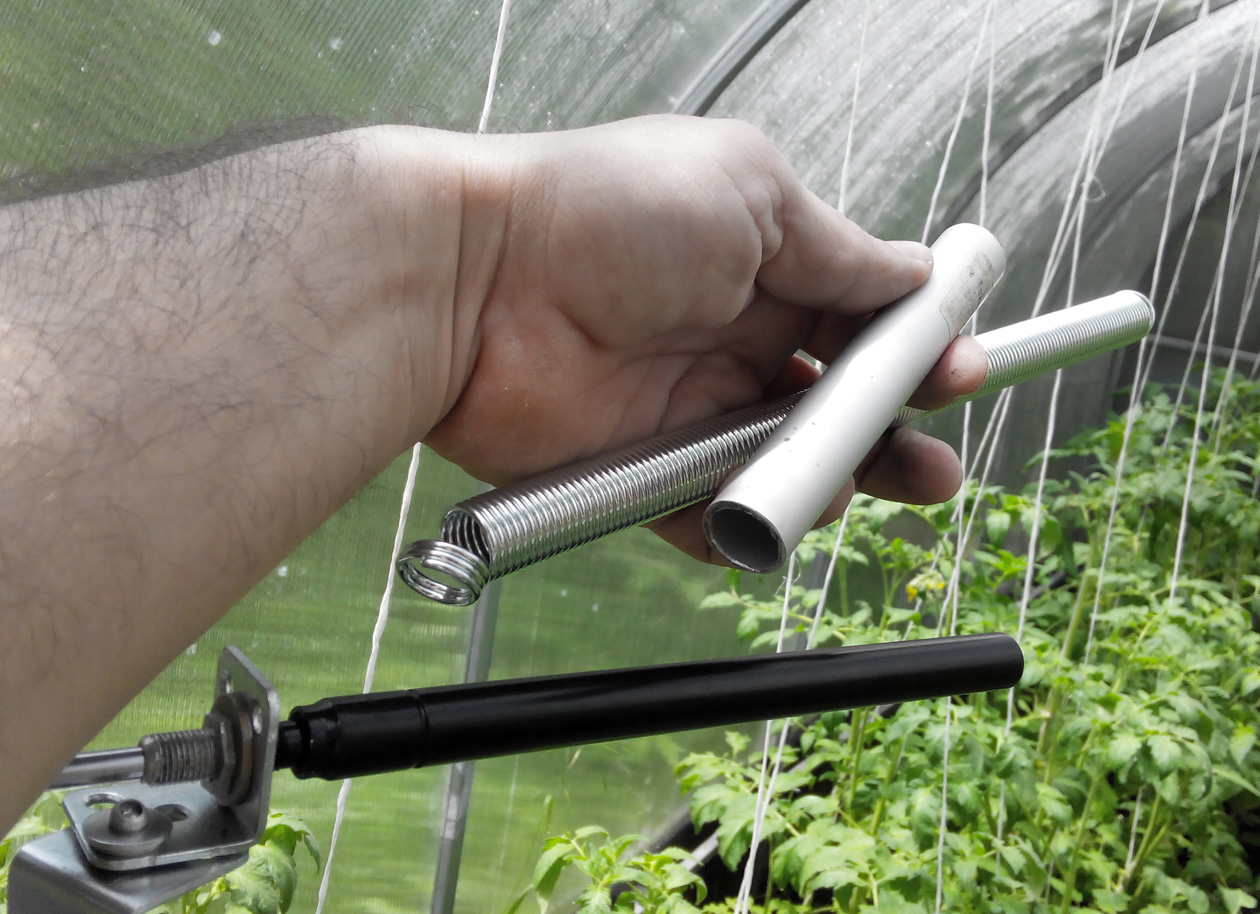

Рассматривал два варианта крепления пружины, более правильный и красивый…
Это когда бралась трубка, в ней сверлилось отверстие для фиксации на гидроцилиндре. Причем можно сверлить ряд отверстий, для изменения натяжения и усилия соответственно. И еще одно в конце трубки для крепления пружины. Противоположный конец пружины крепится на штоке.
И более простой и «колхозный» — по которому и пошел ;) — крепление по типу для которого задумывалась эта пружина.
так же несколько отверстий в процессе сделал, пытался минимизировать усилие открытия, т.к. шток в теплом состоянии ОЧЕНЬ легко сжимается (по мере снижения температуры) и нет необходимости в лишней нагрузке.

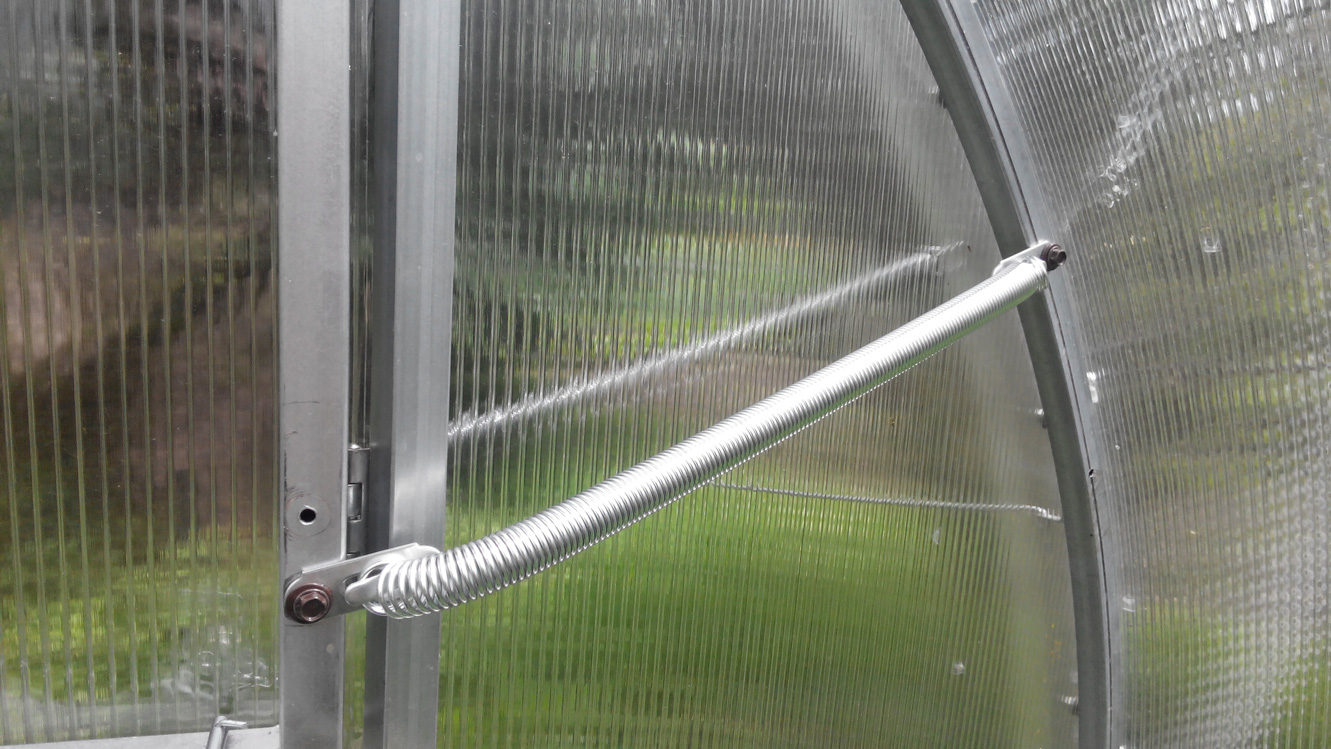

Получилось так.
Открываться система начинает при примерно 24 градусах

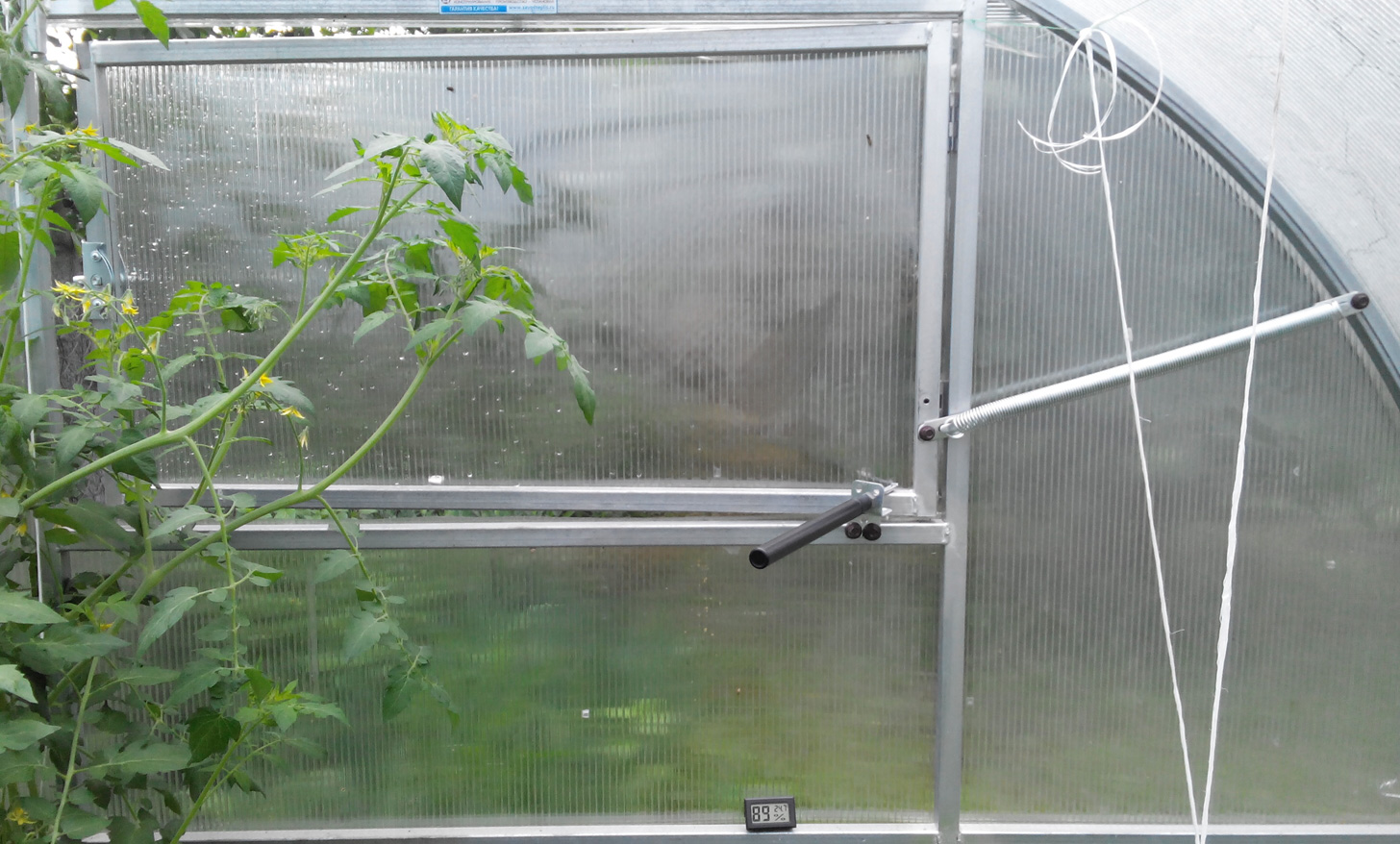

При 30 примерно уже полностью открыта. Полное открытие (чтобы не заморачиваться) сделал примерно на угол 90градусов, может чуть больше… На фото не полностью открытая форточка
Закрывается полностью ближе к 15 примерно. На 17 еще имеется щель.
В конечном варианте вместо гвоздика использовал металлический штырь от заклепки (типа все пошло в «дело» -безотходное производство;) — он имеет неплохой металл для данного назначения, хорошо по диаметру подошел, я его никак не фиксировал и получилась «быстросъемная» конструкция. Т.е. я могу моментально отсоединить шток и прикрыть форточку.
Ну если подвести итог, то система рабочая — вполне себя оправдывает. Сколько проработает конечно неизвестно. Покупать лучше комплектом — экономия недокомплекта сомнительная, а лишние «заморочки» того наверное не стоят. Усилие создает приличное, не придумалось как правильно и корректно измерить, поэтому нет точной цифры (кроме согнутого гвоздя, который еле выровнял — приличное усилие), возможно и более 7кг, вопрос в другом — сколько оно проработает с ТАКИМ усилием, поэтому противовес нужен минимально возможный.
Долгое время не выкладывал этот обзор, все хотел сделать видео процесса открывания и закрывания… но никак погода не позволяла (то дожди и холодно, то жарко — необходима именно РАЗНИЦА температур, чтобы заснять процесс). Потом подловил момент вроде, встал утром в 4 утра — все подготовил, снял — блин видео не сохранилось :(
Короче таки что-то удалось снять, выкладываю результат. Чуть-чуть не хватило заряда батареи до полного закрытия, но думаю общий смысл понятен :)
На видео несколько позже стала открываться форточка, вероятно из-за попадания солнца на датчик температуру не совсем корректную поначалу показывал. И видно как время от времени форточка «отрабатывает» изменения температуры :)
Вывод Надо брать! ;)
В принципе работает, вполне годная приспособа. Брать вероятно лучше комплектную.
Минусы основные — если самому собирать механизм — лениво! :)
Как всегда рядом «трудился» мой котопес :)
