Одноканальное дистанционное управление освещением по радиоканалу (30м)

211 читателей · 2218 топиков · RSS

Цена: $2.63

Забавная полезная вещица для рукоделов
~~Блин, чуть рукоблудов не написал :)~~

Короче купил пару полезных устройств — вот немного об одном из них.

Представляет из себя дистанционное управление различными устройствами использующими сетевое напряжение 180-220в.
Заявлена нагрузка до 1000 Вт. Частота работы 433Мгц. Дальность управления до 30 метров.

Как я понимаю основное применение это все таки использования в качестве включателя освещения на большой дистанции, хотя конечно можно коммутировать и других потребителей электроэнергии, например включение вентиляции или «заколхозить» на открытие ворот (скорее всего некоторые доработки могут понадобиться для увеличения тока коммутируемого).

Не всегда имеется желание и возможность протянуть проводку и поставить выключатель, если необходимо например включать освещение на приличном расстоянии (10-30 метров). Да и в комнате не всегда удобно «портить» стену (особенно после ремонта) — короче бывают проблемные ситуации.
Это устройство решает подобные проблемки довольно бюджетно и с минимальными усилиями (сейчас обыкновенный включатель освещения стоит дороже :).

Конкретно мои предполагаемые варианты использования —
1 вариант. На весьма большом расстоянии от домика (дача) находиться компост, мусорка и теплица — тянуть 30 метров проводки по улице, чтобы установить выключатель не особо «интересно», а по сумеркам ходить туда не всегда комфортно. Можно конечно использовать лампы с датчиком движения… но как минимум есть один минус, у меня полный двор «живности»- начиная от котов и заканчивая ежами бегающими… лампа всю ночь тухнуть не будет. А с учетом, что ламп несколько надо, будет светомузыка по всему двору ночью. К тому же при сильном ветре лампы с датчиками начинают отрабатывать на движения воздуха и веток.
2 вариант Для которого собственно и покупалось. У меня на приличном расстоянии от дома находится стоянка авто. Идти туда так же по темноте «не комильфо» + появляется необходимость включения и выключения освещения из двух точек. Ну и к тому же, с дистанцией можно включить освещения еще из автомобиля, чтобы было видно въезд на стоянку.

Ну и еще варианты… например новогоднюю гирлянду на улице включать, размотанную по сосне ;) и т.п.

Ну теперь о самом устройстве.

Приехало без особой упаковки, ломаться правда там особо нечему.

Пульты идут без батареек. Батарейки кстати не самые «удобные»…

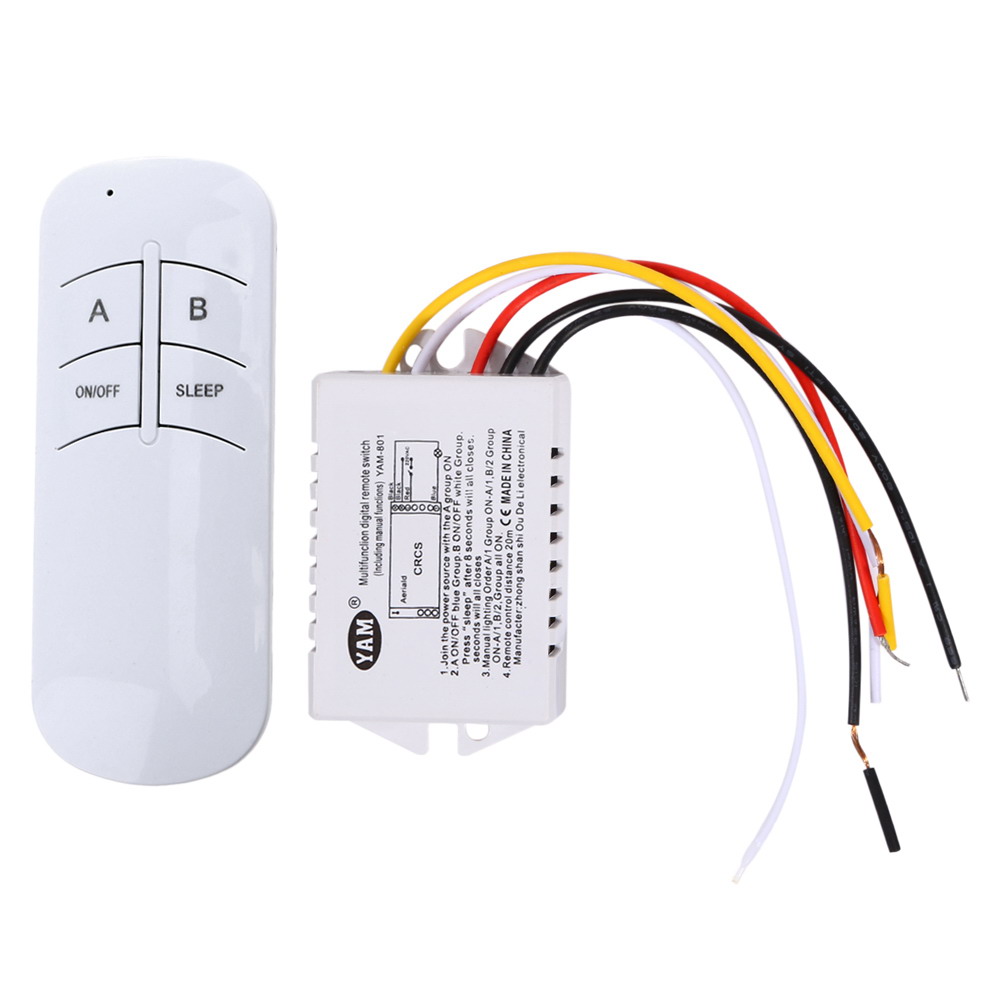

Внешний вид.
На коробке имеется схема подключения. Проводов минимум — все подписано. Белый провод антенна.

Посмотрим, что внутри ;) Разбирается легко — защелки. Внутри плата никак не закреплена.

Пайка весьма посредственная :( Проводки кстати тоже как то «хлипко» болтаются на плате.

Вид со стороны монтажа.
На плате имеется пустое место под реле и ключ, легко можно доработать (добавить второй канал).

Как видим коммутирующее реле на 7А при 250в

Приемник.

Размеры

Собрал для проверки схемку- вроде все работает нормально :)

Проверял в производственном помещении где полно эл.маг помех (ввиду его назначения) — на дистанции 40 широких шагов вполне уверенно происходит срабатывание. На фото в конце коридора (отметил стрелочкой лампу и блок управления) находиться коммутируемая лампа, как видим довольно приличное расстояние.

В режиме ожидания ток потребляемый

и в режиме когда реле включено

Не совсем разобрался с кнопкой «sleep» на пульте, при ее нажатии происходит кратковременное отрабатывание вкл/выкл. Смысла не уловил. Скорее всего функция одновременного включения/выключения всех каналов (при длительном удержании). А так, именно на одноканальном устройстве можно включить или выключить нагрузку кнопкой «On\Off» или кнопкой «А»
Кнопка «В» происходит индикация передачи (на пульте светодиод), но понятное дело ничего не происходит :)

Короткое видео работы устройства.

Один из найденных недостатков — при пропадании электричества (его повторной подаче) 50/50 что устройство может самостоятельно включить освещение, проверял, отрабатывает случайно.
Данное устройство можно доработать- добавить второй канал, всего то надо добавить реле и ключ (есть ли только смысл? — я думаю проще купить готовое на несколько каналов).
Возможно использование нескольких комплектов дистанционного управления одновременно — пульты не универсальные — работают только со своим комплектом.
