USB WiFi адаптер с направленной антенной COMFAST CF-WU770N

Цена: $13.99

Перейти в магазин

Предлагаю вашему вниманию обзор внешнего WiFi-адаптера от Comfast. Адаптер интересен тем, что для приема сигнала используется направленная антенна, которая по уверению производителя позволяет существенно повысить дальность приема сигнала WiFi, особенно вне помещения. Результаты моего тестирования в общем это подтверждают. Так что если вы хотите иметь доступ к своему WiFi на значительно большем расстоянии, предлагаю ознакомиться с данным обзором.

Характеристики адаптера с сайта магазина:
Интерфейс: USB 2.0
Рабочая частота: 2.4-2.4835 GHz
Скорость WiFi: 11n — до 150Mbps, 11g — 6/9/12/18/24/36/48/54Mbps (Динамическая), 11b — 1/2/5.5/11Mbps (Динамическая)
Поддержка стандартов: IEEE 802.11g, IEEE 802.11b, CSMA/CA с ACK для IEEE 802.11n
Рабочие каналы: 1-13
Модуляция данных: 11b — CCK,DQPSK,DBPS, 11g – OFDM, 11n — OFDM с PSK,BPSK,16-QAM,64-QAM
Мощность радиочастоты: 20dBm(максимум)
Усиление радиочастоты: 10dBi
Шифорование:64/128/152 WEP,WPA/WPA-PSK,WPA2/WPA2-PSK
LED-индикатор: соединение / активность
Температура: 0 to 40 градусов Цельсия (рабочая), -40 to 70 градусов Цельсия (хранение),
Влажность: 10% to 90%RH без конденсации (рабочая), 5% to 90%RH без конденсации (хранение)
Поддержка ОС: Windows 2000/XP/Vista/WIN 7/for Mac etc.
Дальность (теоретическая): 1000-2000 м в помещении, 2000-3000 м на открытом воздухе.

Адаптер пришел вот в такой картонной коробке:


На нижней стороне было немного информации о содержимом:

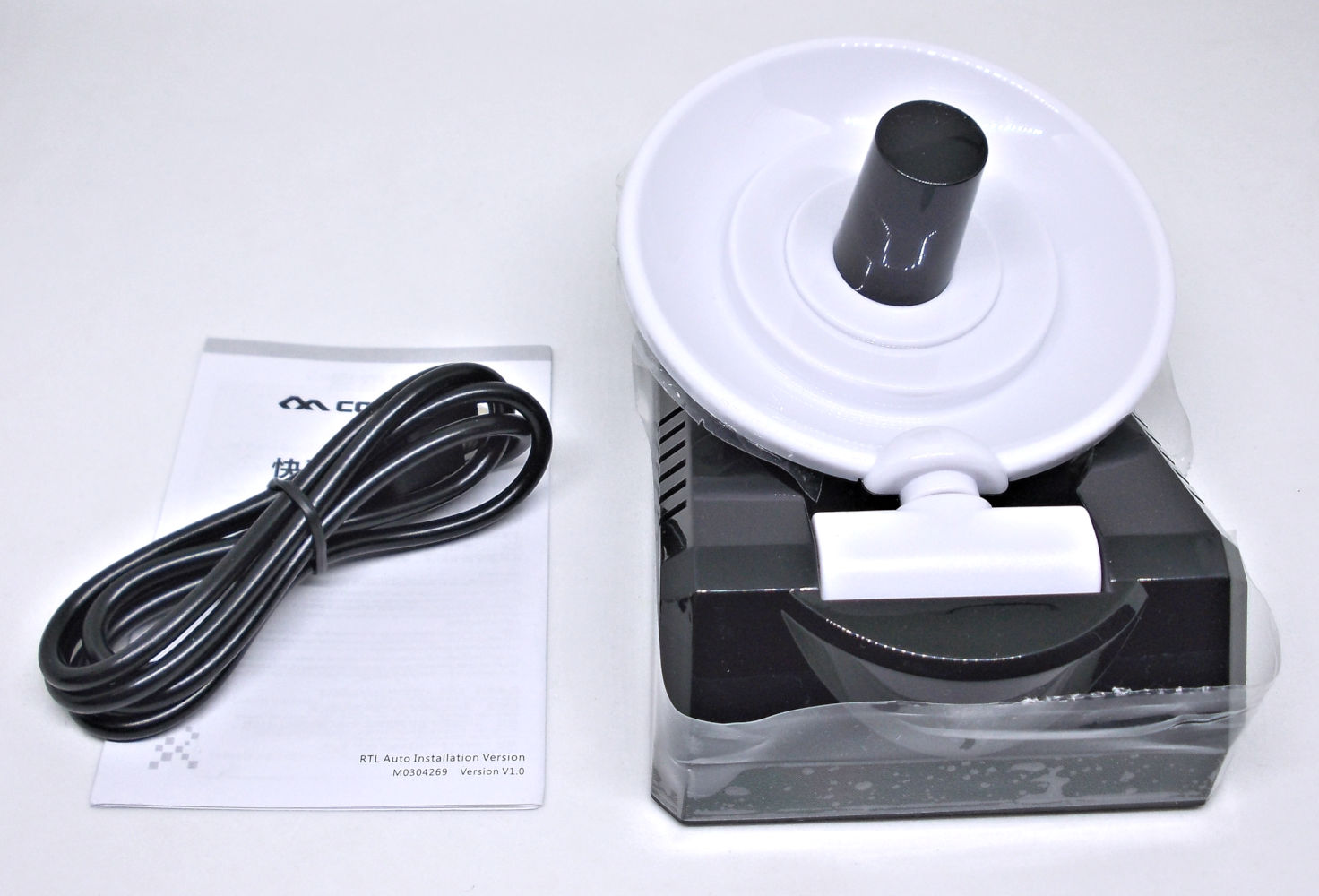

Комплект поставки:

— WiFi-адаптер в сборе с антенной,
— кабель microUSB длиной 95 см,
— китайско-английская инструкция.



Дизайн непосредственно самого адаптера внешне напоминает радарную установку:


Подключение к компьютеру осуществляется через microUSB порт с правой стороны на корпусе адаптера.

Вид спереди:


Угол наклона антенны – от 0 до 90 градусов, кроме этого, ее можно развернуть вправо / влево примерно на 45 градусов относительно корпуса.


Общая высота адаптера вместе с антенной – 15 см.


Размеры основания – 9.3 x 9 см. Адаптер можно установить как на плоскую поверхность (есть резиновые противоскользящие ножки), так закрепить на стену, для чего предусмотрены специальные пазы:


Общий вес адаптера – 126.5 г.


Немного внутреннего строения:

Рефлектор и излучатель:


Выступ на передней крышке антенны – декоративный, служит фактически только для удобства определения направления.

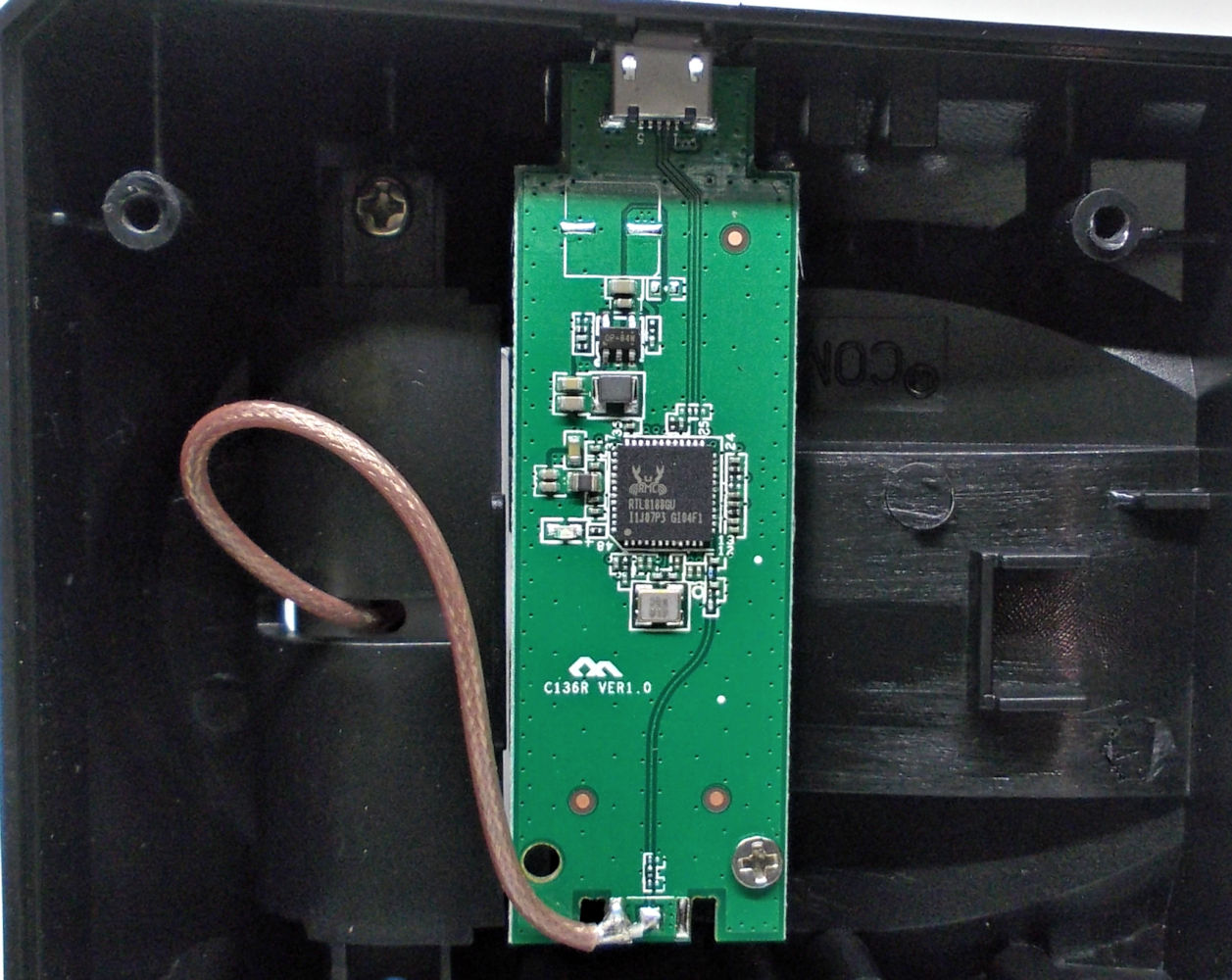

Плата адаптера находится в основании:


Индикатора активности, как видно, на самом деле нет, хотя он и упомянут в описании.

Управляющий чип – Realter RTL8188GU.


Чтобы адаптер был доступен в операционной системе, после подключения адаптера к ПК по USB необходимо установить драйвер. Драйвер адаптера записан на встроенную флеш-память. При подключении в Win 7 она видится как CD-диск, а в Win 10 – как USB-диск. Сам драйвер представляет собой автономный инсталлятор с файлом автозапуска.


С совместимостью все в порядке. Драйвер подошел как для 64-битной Win7, так и для Win10.

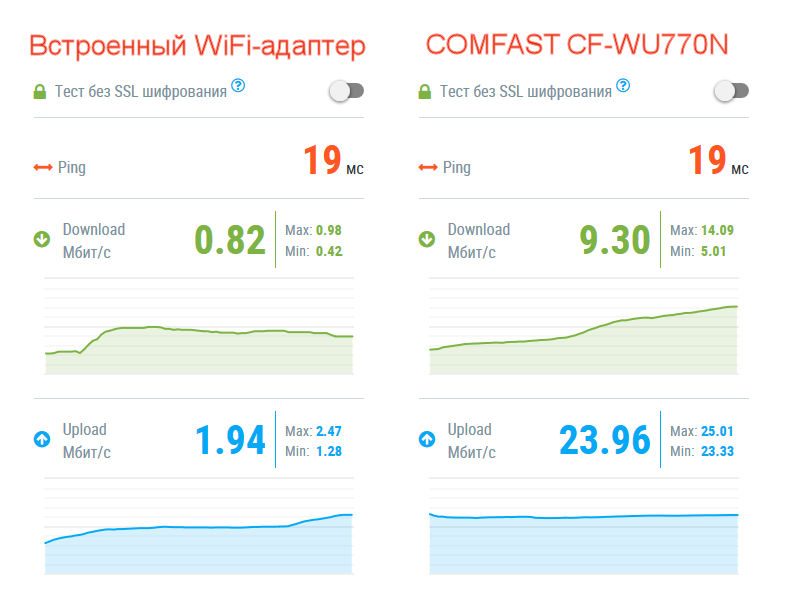

Тестирование адаптера.

Исходя из своего названия, направленные антенны хорошо принимают сигнал только в установленном направлении, поэтому в теории данный адаптер должен хорошо себя показать для дальней связи в пределах прямой видимости. Для работы же рядом с роутером лучше подойдет всенаправленная антенна. Проверим, соответствует ли этот адаптер позиционируемому назначению.

Измерения производились в плотной жилой застройке, роутер (4-х антенный Wavlink WL-WN530A3 ) находился внутри здания, примерно в 5 метрах от внешней стены. Положение адаптера и роутера при этих замерах помечено на карте. Роутер находился на высоте примерно 10 м. от земли, адаптер – около 1 м. В точке 4 – адаптер был примерно на уровне земли (там спуск с лестнцей), плюс отсутствовала прямая видимость.


Точка №1


Точка №2


Точка №3
(здесь прием был лучше, потому что это место расположено на подъеме)


Точка №4


Как видите, даже в таких, довольно сложных условиях CF-WU770N показал неплохую дальность и качество приема. В более дружественно среде, например, когда роутер будет расположен на достаточно большой высоте и возле окна, в условиях прямой видимости стабильный прием думаю вполне реален на расстоянии нескольких сотен метров.

Также к положительным качествам адаптера я бы отнес эргономичный дизайн с удобно позиционируемой антенной и наличие встроенного драйвера, совместимого со всеми актуальными в настоящее время операционными системами. Хотя наличие индикатора состояния все таки бы не помешало.
