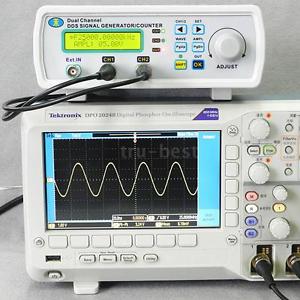

Многофункциональный генератор MHS5200A

Цена: 3 285,45 руб.

Когда проверял мультиметры с True RMS, мне частенько приходилось брать генератор у соседей. У нас в службе ничего подобного нет (теперь есть у меня). Поэтому и заказал.
Это не просто двухканальный генератор, который выдаёт синусоидальный сигнал с частотой до 25 МГц с дискретностью в 0,01 Гц. Можно регулировать размах выходного сигнала от 0 до 20 В. Помимо стандартных сигналов (синусоида, меандр, три вида пилы) способен выдавать сигнал любой формы, которую можно нарисовать мышкой и записать в память (16 ячеек). Генератором можно управлять не только с лицевой панели, но и с компьютера (с помощью интерфейса USB). Имеет измерительный вход, которым может измерять частоту, период, длительности импульсов, считать их количество…
Может выдавать сигналы на два выхода одновременно, причём любой формы, можно и «фазу двигать» в любую сторону.
Девайс с насыщенным функционалом, даже для меня избыточным, поэтому фоток тоже будет много. Но запас, как говорится, карман не тянет.
Посылку отправили с доставкой компанией СДЭК.
Напомню, если посылка поступила в фирменном зелёном пакете, значит, она вскрывалась. Не вскрытые посылки переупаковывать нет особого смысла. Будьте внимательны.


Внутри стандартный «пропупыренный» бумажный пакет. Пакет действительно был вскрыт, но на этот раз всё аккуратно заклеено.

Внутри картонная коробка, выглядит бедно.

Внутри всё упаковано в пакетики.

Прибор тщательно укутан в «пупырку».

В комплекте шли:
— генератор;
— блок питания с «ненашей» вилкой;
— переходник для TTL входа/ выхода;
— кабель-переходник USB тип А на USB тип В;
— два кабеля BNC-крокодилы;
— CD диск с софтом, драйверами и инструкцией.

А теперь немного поподробнее.
Блок питания с «ненашей» вилкой. Адаптера-переходника не было. Все характеристике на корпусе (5В/2А).

Два кабеля BNC-крокодилы.

кабель-переходник USB тип А/USB тип В для связи с компьютером.

CD диск с софтом, драйверами и инструкцией. Увидел небольшой дефект. Подумал, что не прочитается.


Но считалось без проблем.
Переходник для TTL входа/ выхода;

На сайте магазина имеются краткие характеристики возможностей прибора:

Комплект поставки также указан. Но блок питания в него не входит, хотя прислали.
Полный мануал очень большой (125 «метров»).
yadi.sk/i/UpR13c2pyxggJ — инструкция.
yadi.sk/d/eMea9hAjyxiNc- проги.
А это ссылка на сайт производителя:
www.mhinstek.com/product/html/?114.html
Автоперевод с сайта:
Эта серия оборудования делится на четыре модели, основное отличие состоит максимальная частота выходного синусоидального сигнала, следующим образом:
MHS-5200-06M синусоидальные сигналы на частотах до 6 МГц
MHS-5200-12M синусоидальные сигналы на частотах до 12 МГц
MHS-5200-20M синусоидальные сигналы на частотах до 20 МГц
MHS-5200-25M синусоидальные сигналы на частотах до 25 МГц
Генератор немаленьких размеров. Корпус можно назвать универсальным. Много видел приборов в подобном исполнении.
Взвесил. 538г.

Подставка достаточно тугая.

Все надписи, нанесённые на прибор, имеют чёткие очертания, интуитивно понятные.

Разборка.
Чтобы разобрать, необходимо открутить 4 самореза на нижней части и аккуратно отделить верхнюю часть от нижней.

Саморезы откручиваются очень туго.

Далее отсоединить 4 плоских кабеля от основной платы к передней панели.

Все кабели оборудованы разъёмами. Откручиваю маленькие саморезы, крепящие основную плату.



Пайка деталей на основной плате без замечаний. В качестве «мозга» LCMXO2-1200HC-4TG100C,

работающая в паре с микроконтроллером STM8S00.

Также на плате присутствует микросхема памяти 24lc512 и USB-UART адаптер/преобразователь CH340G.

В аналоговой части можно увидеть операционные усилители…
Раз уж разобрал, измерю сколько потребляет.

Мощности адаптера явно с запасом.
Прибор собираю.
Судя по фото, прибор может работать и от зарядки, и от PowerBank. Проверил.


Ток потребления колеблется в зависимости от режимов, но в среднем около 0,5А.
Плохо, что кабеля/переходника нет в комплекте, а ведь с ним удобнее. Тогда и адаптер не нужен был бы.
Управление.
Картинки взял с Мануала.


1.— 2-х строчный ЖК индикатор;
2.— три светодиода, указывающих на статусы выходов;
3.—кнопки управления;
4.— энкодер;
5.— входной разъём
6,7. — разъёмы выходов.
8.— гнездо подключения адаптера 5В;
9.— гнездо подключения USB кабеля для связи с компьютером;
10.— разъём подключения переходника для TTL входа/выхода;
11.— выключатель питания.
Для управления таким сложным прибором кнопок управления слишком мало. Альтернатива есть.
Подключение к компьютеру.
Перед подключением генератора к компьютеру сначала необходимо установить пакет программ и драйвер, которые находятся в комплекте на CD диске. Сложного ничего нет, инструкция по установке тоже имеется.
Step 1: Install the software runtime visa540_runtime.exe
Step 2: Install CH341SER the SETUP.exe serial to USB drivers or PL2303_Prolific_DriverInstaller_v1.10.0
Step 3: Install Signal Generator.exe program
Всё замечательно «легло» и на XP и на семёрку.
Работа.
Всего 4 вкладки. На первой необходимо выбрать номер виртуального СОМ порта и нажать «Connect».

На второй вкладке выбирать, а в специальных окошках и наблюдать за выбранной формой сигнала. Здесь кое-что поясню: Arb(00-15) – формы сигналов, которые сохранены в памяти (предмет творчества). В конкретном случае для первого канала выбран меандр, для второго пила (их три вида).

Можно менять частоту и размах сигнала (максимум 20В). Именно размах, я не ошибся (хотя написано амплитуда).


Прям отсюда и начал тестирование. Поможет мне вот такой импортный девайс.

В инструкции написано, что генератор выдаёт синусоиду до 25 МГц, остальные сигналы до 6МГц.
Подал пилу.
С увеличением частоты падает амплитуда и форма меняется. Можно говорить, что адекватной формы сигнал выдаёт только до 1МГц. Хотя и это неплохо.
Подал меандр.
Всё аналогично. С остальными несинусоидальными сигналами картина идентичная.
С синусоидой, конечно, всё намного лучше. До 10МГц вполне адекватно.

Но на 25МГц

явно слабеет и задирается вверх (в плюс).


С этим понятно. Иду дальше.
На третьей вкладке расположены такие функции как:
— измерение параметров сигналов подаваемых на вход генератора;
— генератор импульсов;
— генератор «качающейся» частоты;
— генератор фигур Лиссажу.
Пройдусь по основным.
Включил частотомер.

Генератор Г3-112 имеет предел в 10МГц. Поэтому выше этой частоты проверить не смог.
На картинках небольшая несостыковка. Объясню. Эти два снимка (замера) делались в разное время. Соответственно и крутилка генератора была стронута. Именно поэтому картинки показывают различную измеренную частоту. На самом деле они жёстко взаимосвязаны и разное показывать не могут в принципе. Показал для наглядности.

Можно и фазу подвигать.

Осциллограф двухлучевой.

Можно и так.

Четвёртая вкладка самая чудная.
Здесь можно мышкой нарисовать форму сигнала, загрузить в одну из 15 ячеек памяти и генерировать этот сигнал с регулировкой частоты и амплитуды.
Вспомнил школу первый класс. «Написал» такой.

Записал в ячейку памяти. Затем достал его и подал на осциллограф.

Нарисовал ещё пару кракозябр и подал обе на осциллограф.

А вот результат сложения другой кракозябры с синусоидой.

Попробовал поиздеваться над стандартным сигналом. На четвёртой вкладке задал синусоиду, Вырезал из неё кусочек и запомнил. А на второй вкладке достал этот «испорченный» сигнал.

Теперь можно менять частоту и амплитуду.
На этом мои фантазии иссякли.
Пора переходить к заключительной части.
Я рассказал про тот прибор, который держу в руках. Однозначно рассказал не про всё. Слишком много всего он умеет. Уж извините. Работаю с приборами не первый год, но с таким столкнулся впервые. Постарался уделить больше внимания тем нюансам, про которые обычно забывают в обзорах.
Надеюсь, хоть кому-то помог.
Удачи всем!
