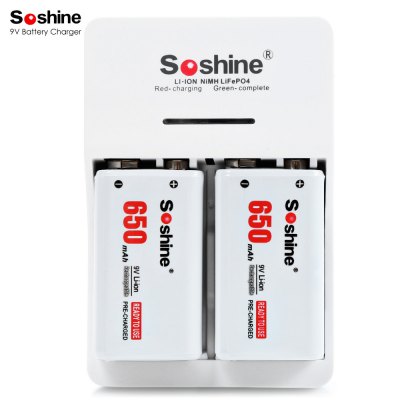

Новая версия зарядки Soshine SC. Model: V1(Fe). Девайс прикольный, достоин, чтобы его «обозрели». Кому интересно, заходим.
Историю доставки описывать не буду. Просто смотрим, в каком виде прибыло.
Доставили почтой Азербайджана. Трек полноценный: RN001709391AZ. Отслеживается.
Стандартный «пропупыренный» полиэтиленовый пакет.

Картонная упаковка именно под эту модель.

На обратной стороне характеристики.
Особо хотел обратить внимание на надпись над штрихкодом. Можно глянуть в правый верхний угол. Там тоже указана модель зарядки: Soshine 9V charger V1(Fe). Именно V1(Fe).


Информация со страницы магазина.
• Professional 9V battery charger
Charges Li-ion / Ni-MH / LiFePO4 batteries
• 2-4h quick charge, LED indicator displays battery status
• 2 channels work independently
Charges different batteries at the same time
• Built-in protection circuit
Auto detects battery condition
Auto cut-off when fully charged
Cut-off voltage: Li-ion 8.4V, Ni-MH 9.8V, LiFePO4 10.8V
• Li-ion and LiFePO4 batteries with CV and CC charging modes
• CE and RoHS certifications
На коробке есть ссылка на официальный сайт.
А это ссылка на зарядку.
На официальном сайте расписано всё подробно.
Можно посмотреть на спецификацию.
Model:V1(Ni)
Specifications:
Input: AC 90-260VAC, 50/60Hz
Output: Li-ion 8.4V 200mA*1 200mA*2
Ni-MH 9.8V 150mA*1 150mA*2 (7cells)
Ni-MH 11.2V 150mA*1 150mA*2 (8 cells)
Charger mode:CC / CV (Li-ion Battery)/DELTA V ( Ni-MH Battery)
Colour:white
Size(mm): L91x W61 x H25.5mm
Weight :29g

Model:V1(Fe)
Specifications:
Input: AC 90-260VAC, 50/60Hz
Output: Li-ion 8.4V 200mA*1 200mA*2
Ni-MH 9.8V 150mA*1 150mA*2 (7 cells)
LiFePO4 10.8V 150mA*1 150mA*2
Charger mode:CC / CV (Li-ion /LiFePO4 Battery)/DELTA V ( Ni-MH Battery)
Colour:white
Size(mm): L91x W61 x H25.5mm
Weight :29g
Описание на две модели: V1(Ni) и V1(Fe). Эти модели существенно отличаются типом поддерживаемых аккумуляторов.
На сайте магазина продаётся модель V1(Fe), хотя это нигде не написано (только рабочие характеристики).
Перехожу к тому, что было внутри коробки.
Зарядка лежала пластиковом блистере.

В комплект поставки входят:
— зарядка Soshine SC — V1(Fe)
— сетевой шнур с европейской вилкой
— два Li-ion аккумулятора с надписью 650 mAh
— инструкция.
Инструкция на английском, нашёл не сразу. После того как вынул блистер, она осталась в коробке.
Версию с сайта изготовителя можно скачать здесь.
Она ничем не отличается.
Сетевой шнур короткий. Чуть более 50см.

Зарядка небольших размеров.

У зарядки есть большой плюс, невозможно перепутать полярность подключения аккумуляторов. Пластиковый выступ не позволит этого сделать (защита от дурака).

Краткие характеристики продублированы с тыльной стороны.

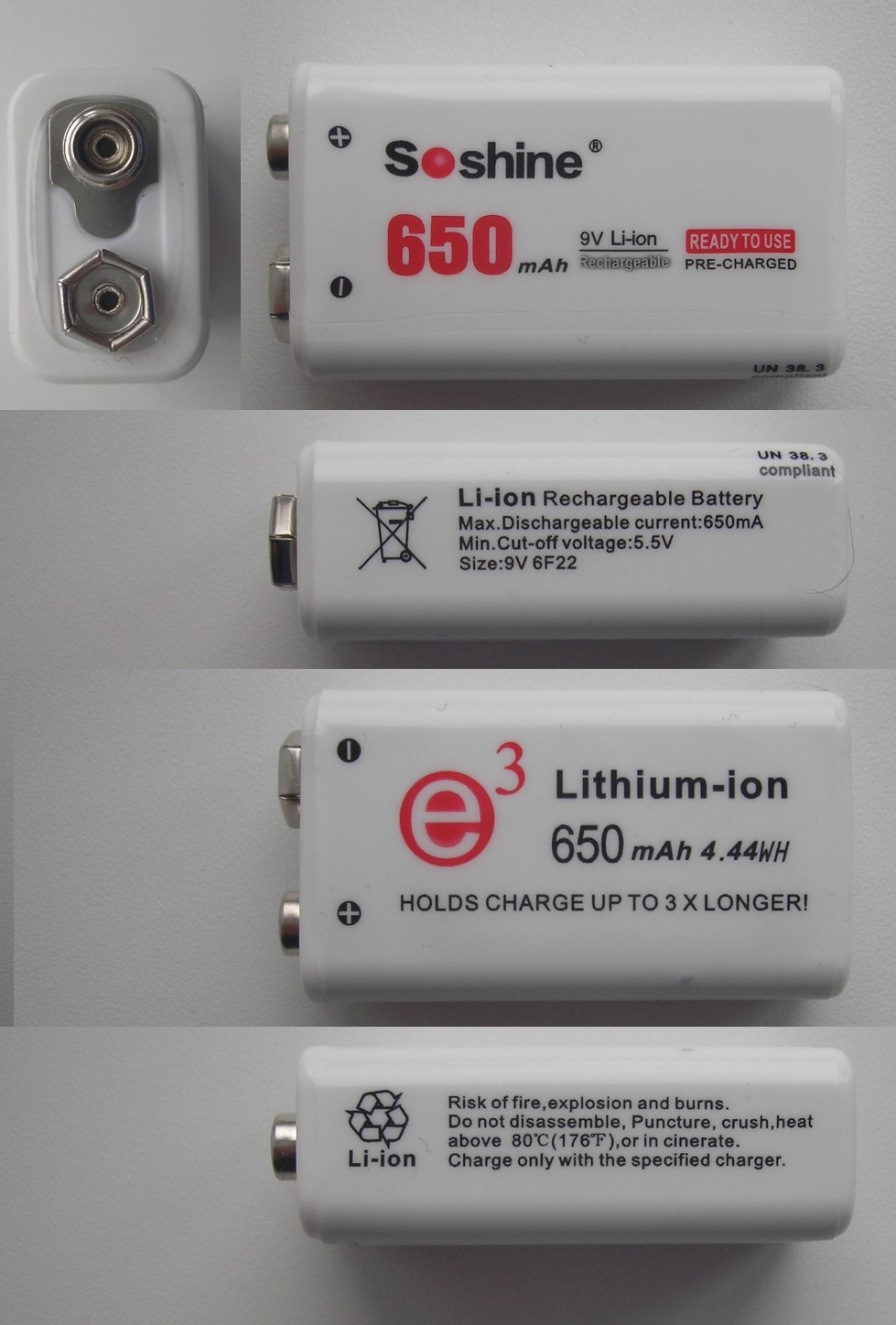

Комплектуется двумя Li-ion аккумуляторами с надписью 650 mAh.

С виду обычный аккумулятор формата 6F22.
Взвесил. 27г. У среднестатистической батарейки такого формата 37г.

Без разборки информация будет неполной.

Внутри пластикового стакана два плоских аккумулятора, перетянутых скотчем.

Аккумуляторы без обозначения ёмкости, только дата выпуска. Припаяны к плате контроллера.

Контроллер расположен с обратной стороны платы. Поэтому разглядеть подетально невозможно.
Реальную ёмкость аккумулятора придётся определять опытным путём.
Собираю всё в исходное.
Теперь посмотрю, что внутри зарядки. Откручиваю два маленьких самореза.

Контроллер без названия. Надписи нет никакой абсолютно. На отсвет тоже смотрел.

Припаяно всё аккуратно (не криво). Но от флюса не отмыли. Видок не очень.
Между первичными цепями и вторичкой в плате сквозной пропил. Это, конечно, хорошо.
Из защиты только предохранитель.

У зарядки два независимых канала. У каждого свой светодиод. Светодиод двухцветный. При заряде он подсвечивается красным, после того как аккумулятор зарядился, загорается зелёный светодиод.

Если аккумулятор негодный, то в момент включения зарядка должна сигналить то красным, то зелёным светодиодом.
Зарядку собираю. Перехожу к тестированию.
Для тестирования мне поможет мультиметр UT61E. Зарядка умная (так заявлено). При подключении проводит тестирование (сигналит то красным, то зелёным светодиодом). Затем уже начинает заряжать (горит красный светодиод). Комплектные аккумуляторы заряжаются до напряжения 8,371В. Получается по 4,186В на каждую банку.

Прибор UT61E ОЧЕНЬ точный, плюс ко всему поддерживает связь с компьютером, что мне и нужно. Тем более, не так давно его калибровал.
В тестируемом диапазоне (9В) у него погрешность не более 4мВ (занижает). Напомню калибровочную таблицу.


Для тестирования мне понадобится также электронная нагрузка со стабилизацией по току на LM317T.
Это всё есть.
Воспользуюсь ГОСТом.

Собираю схему.

Ток разряда выставил 130,3мА. Проверил мультиметром. В дальнейшем понадобится для расчетов.

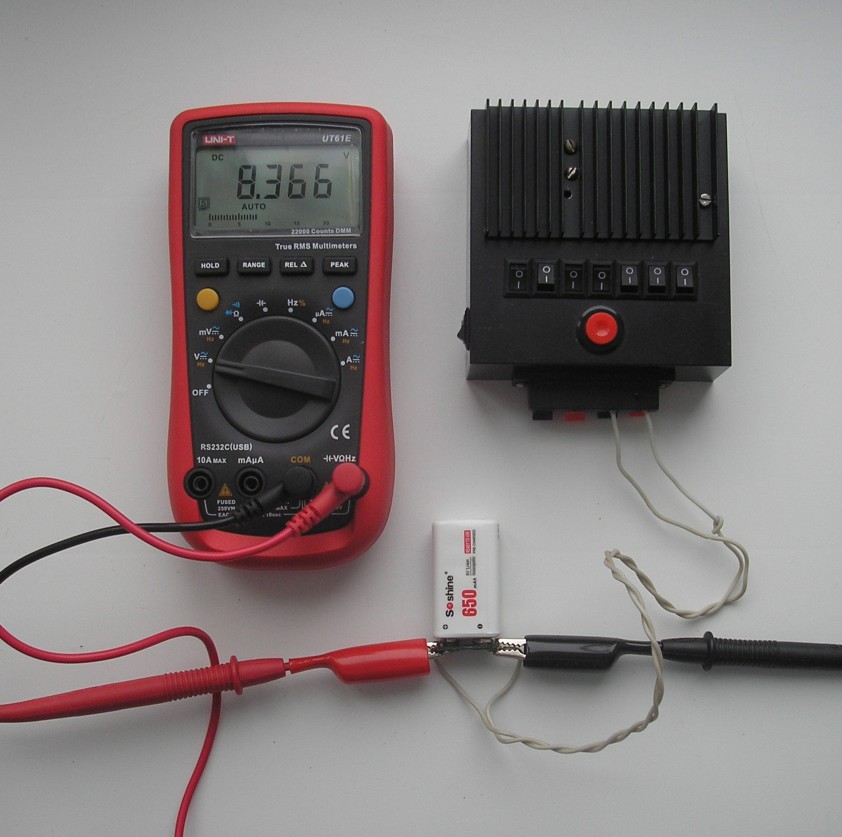

Подключаю к аккумулятору нагрузку. Вольтметр подключаю параллельно. Все показания снимаются автоматически с интервалом 10 секунд.

Полученные данные сохранил Microsoft Excel. В нём же построил разрядную характеристику.
Вот, что получилось.


Полученные данные легко обрабатываются. В итоге аккумулятор отдал 567 mAh [или 4,3WH (заявлено 4,44 WH)]. Лично я был бы рад и 500 mAh. На большее и не рассчитывал. А если учесть потери на всевозможные химические и физические процессы, получается очень неплохо. Можно сказать, был приятно удивлён.
Что мне не понравилось.
Ожидал, что при достижении напряжения 5,5В контроллер отключит разряд батареи. Но ничего такого не произошло. Аккумулятор продолжал разряжаться и при снижении напряжения ниже 5В, пришлось отключить принудительно.
Куда можно ставить.
При использовании этих аккумуляторов нивелируются недостатки девайсов с девятивольтовым питанием. Один аккумулятор поставлю в мультиметр UT61E, он «светился» в обзоре. Его рабочий диапазон идеально совпадает с рабочим диапазоном аккумулятора. При снижении напряжения ниже 6В у мультиметра загорается значок разряженной батареи. Дальше пользоваться нельзя. Аккумулятор тоже дальше использовать не рекомендуется (смотрим разрядную характеристику). Необходимо заряжать.
На этом ВСЁ!
Думаю, того, что написано, должно хватить для правильного вывода.
Кому что-то неясно, задавайте вопросы. С остальным – кидайте в личку, обязательно отвечу.
Удачи!
