Простейший DVB-T2 ресивер
- 21 читатель · 217 топиков · RSS
Цена: US$13.89 (+доставка)
Внимание трафик.
Смотрим, в каком виде присылают.
Серая коробка с изображением телевизора и логотипами поддерживаемых стандартов.
Внутри всё разложено по пакетам.

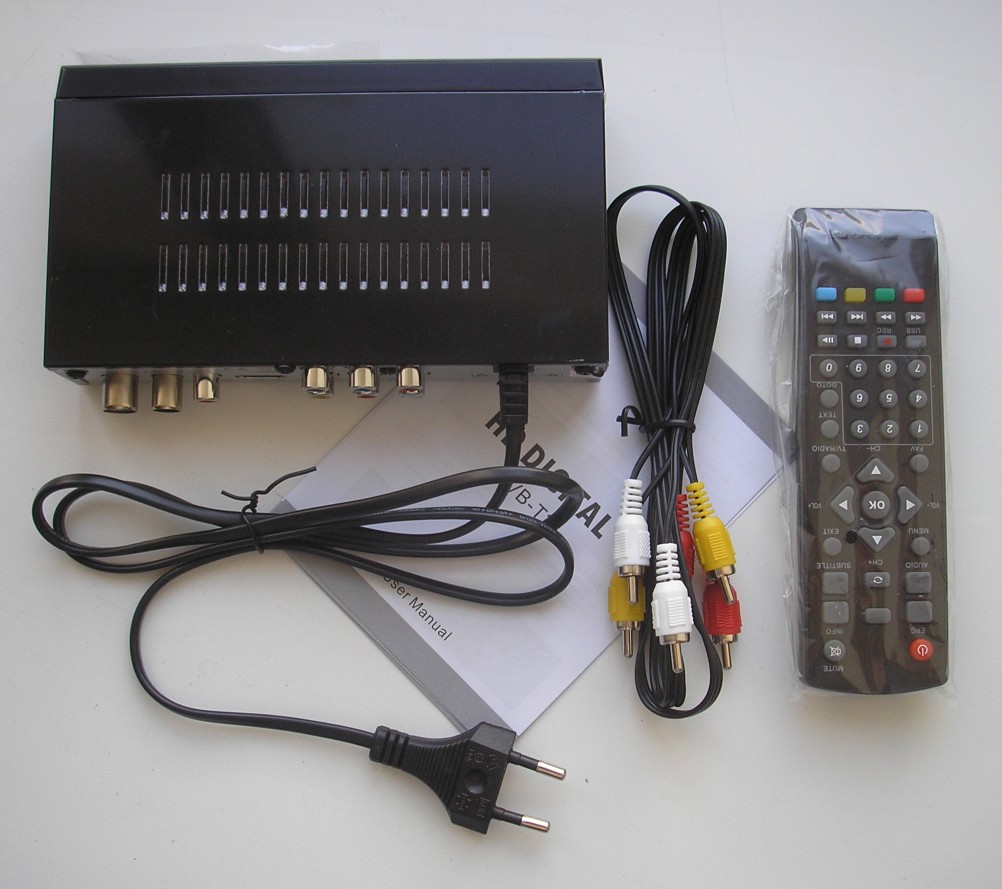

В комплект поставки входят:
— DVB-T2 ресивер,
— пульт дистанционного управления,
— руководство пользователя (на английском),
—кабель для передачи композитного аналогового аудио- и видеосигнала.
Инструкция на английском (на четырёх страничках).
Можно глянуть скан инструкции .
Возможно, кому-то пригодится.

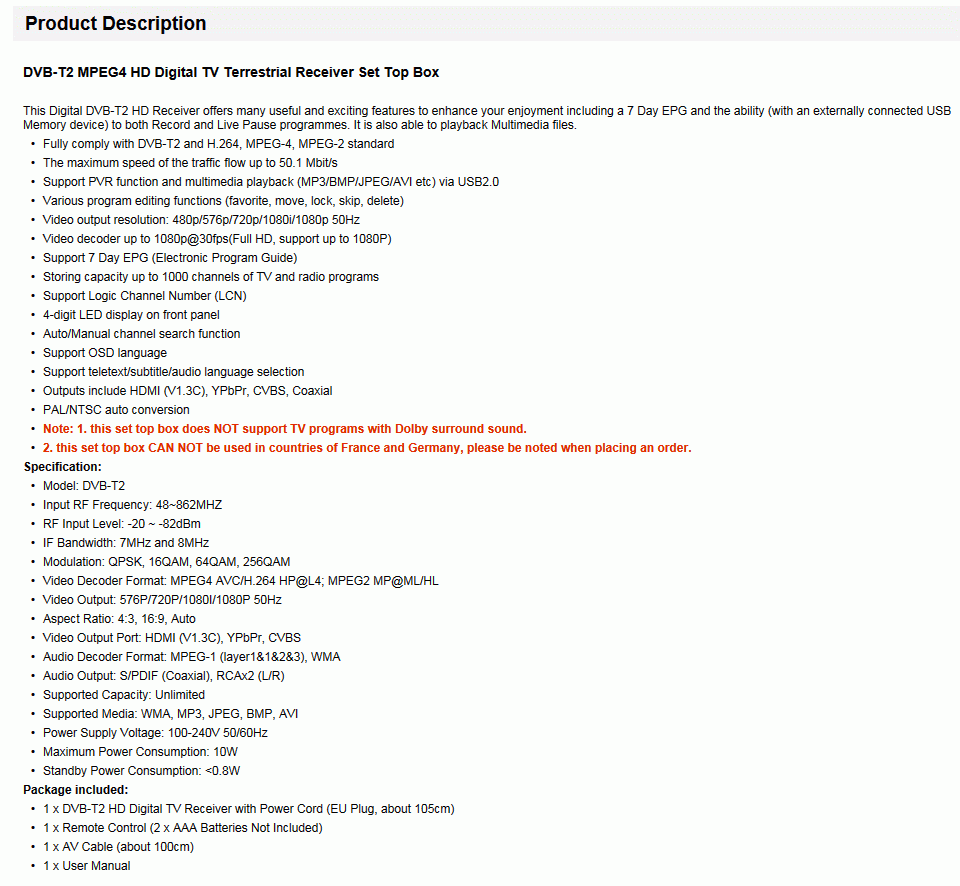

В инструкции характеристик никаких нет. Поэтому смотрим, что написано на странице магазина.
Сделал автоперевод. Не все понимают английский:
Комплект DVB-T2 MPEG4 HD цифрового наземного телевиденияПредоставил оба варианта, дабы исключить возмущение одной из «половин» читателей, понимающих и не очень английский:)
Этот цифровой приемник DVB-T2 HD предлагает множество полезных и захватывающих функций, которые повышают ваше удовольствие, включая 7-дневный EPG и возможность (с подключенным внешним устройством памяти USB) к программам Record и Live Pause. Он также может воспроизводить файлы мультимедиа.
• Полностью соответствует стандарту DVB-T2 и H.264, MPEG-4, MPEG-2
• Максимальная скорость потока трафика до 50,1 Мбит / с
• Поддержка функции PVR и воспроизведения мультимедиа (MP3 / BMP / JPEG / AVI и т. Д.) Через USB2.0
• Различные функции редактирования программы (любимые, перемещение, блокировка, пропустить, удалить)
• Разрешение видеовыхода: 480p / 576p / 720p / 1080i / 1080p 50Гц
• Видеодекодер до 1080p @ 30 кадр / с (Full HD, поддержка до 1080p)
• Поддержка EPG на 7 дней (Электронный программный гид)
• Сохранение в памяти до 1000 каналов ТВ и радио программ
• Поддержка логического канала (LCN)
• 4-значный светодиодный индикатор на передней панели
• Функция автоматического / ручного поиска каналов
• Поддержка OSD-языка
• Поддержка выбора языка телетекста / субтитров / аудио
• Выходы включают HDMI (V1.3C), YPbPr, CVBS, коаксиальный
• Автоматическое преобразование PAL / NTSC
• Примечание: 1. эта телеприставка не поддерживает телевизионные программы с объемным звуком Dolby.
• 2. Этот телеприставку НЕ МОЖЕТ использоваться в странах Франции и Германии, просим обратить внимание при оформлении заказа.
Спецификация:
• Модель: DVB-T2
• Входная частота радиочастоты: 48 ~ 862 МГц
• Уровень входного сигнала RF: -20 ~ -82dBm
• Полоса пропускания ПЧ: 7 МГц и 8 МГц
• Модуляция: QPSK, 16QAM, 64QAM, 256QAM
• Формат видеодекодера: MPEG4 AVC / H.264 HP @ L4; MPEG2 MP @ ML / HL
• Видеовыход: 576P / 720P / 1080I / 1080P 50 Гц
• Соотношение сторон: 4: 3, 16: 9, Авто
• Порт видеовыхода: HDMI (V1.3C), YPbPr, CVBS
• Формат аудиодекодера: MPEG-1 (layer1 & 1 & 2 & 3), WMA
• Аудиовыход: S / PDIF (коаксиальный), RCAx2 (L / R)
• Поддерживаемая емкость: без ограничений
• Поддерживаемые медиафайлы: WMA, MP3, JPEG, BMP, AVI
• Напряжение питания: 100-240 В 50/60 Гц
• Максимальная потребляемая мощность: 10 Вт
• Энергопотребление в режиме ожидания: <0,8 Вт
А вот и рессивер. Корпус был обтянут защитной пленкой, частично перекрывающей доступ к вентиляционным отверстиям.
Взвесил. 291г.
Передняя панель выполнена из пластика, на ней расположены разъем USB, ИК-датчик, светодиодный индикатор (двухцветный: красный в режиме ожидания, зелёный в рабочем режиме), а также кнопки переключения каналов и включения ресивера.
У дисплея была защитная плёнка. Я её уже снял.
На задней панели находятся входной и выходной антенные разъемы (ресивер поддерживает сквозное подключение), разъем коаксиального цифрового аудиовыхода, разъем HDMI, три разъема компонентного YPrPb-видеовыхода и три разъема RCA для передачи композитного видеосигнала и стереозвука.
Предназначение каждого вывода расписано в инструкции.
В комплекте был кабель для подключения аналогового видео- и аудиосигнала (RCAx2 (L / R)).
Пульт был в отдельном пакете.
Обычный пульт, нет ничего особенного. В руке лежит удобно.
Предназначение кнопок смотрим в инструкции.
Есть некоторые неясности по предназначению кнопок. Но об этом в конце повествования.
Пульт запитывается от двух батареек формата ААА.
Батарейки в комплектацию не входят.
На всякий случай разобрал. Внутри ничего интересного.
Посмотрю, что внутри ресивера.
Откручиваю 4 самореза.

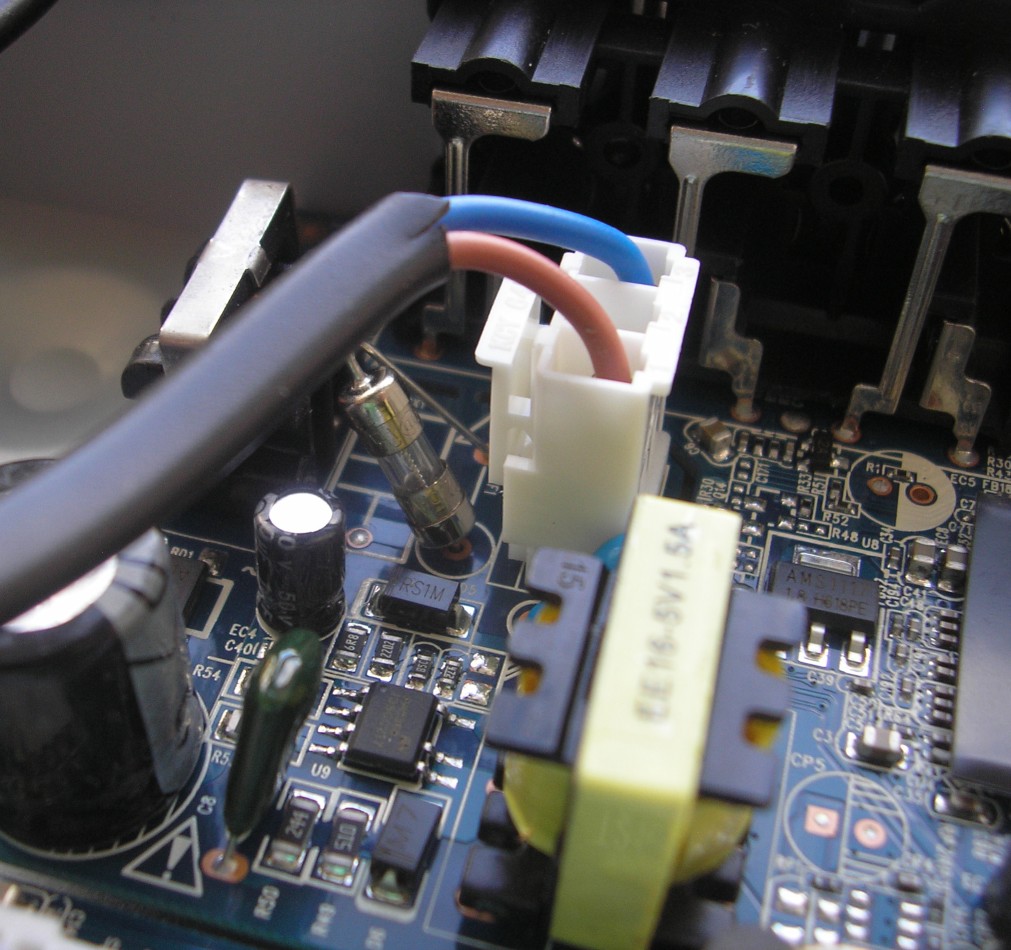

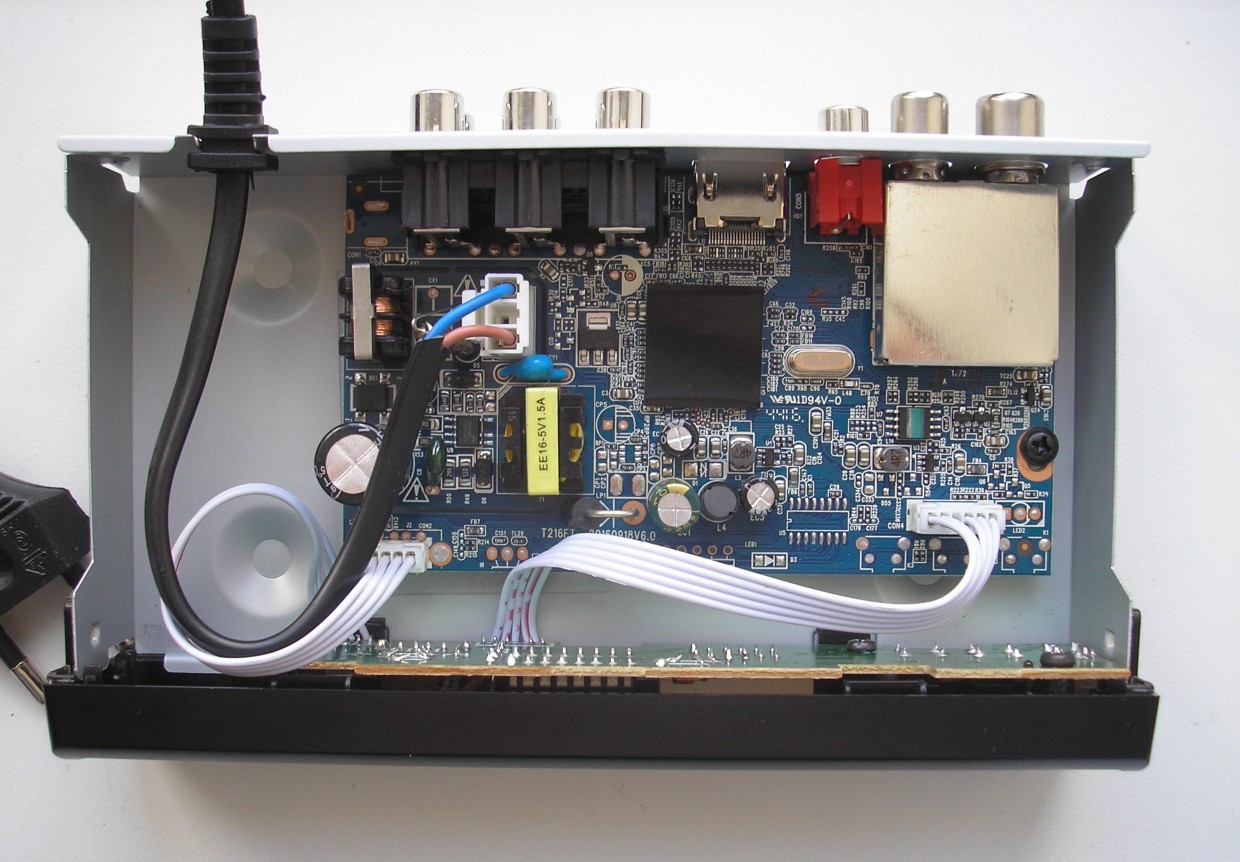

Всё очень компактно. Блок питания и ресивер расположены на одной плате. Между первичкой и вторичными цепями в плате пропилы. По входу стоит предохранитель.
Блок питания с гальванической развязкой.
В качестве «мозга» процессор MSTAR MSD7T01.
Пора смотреть, что он (ресивер) может.
Аппарат подключил к телевизору LETV X3-40 FHD LED Smart TV.

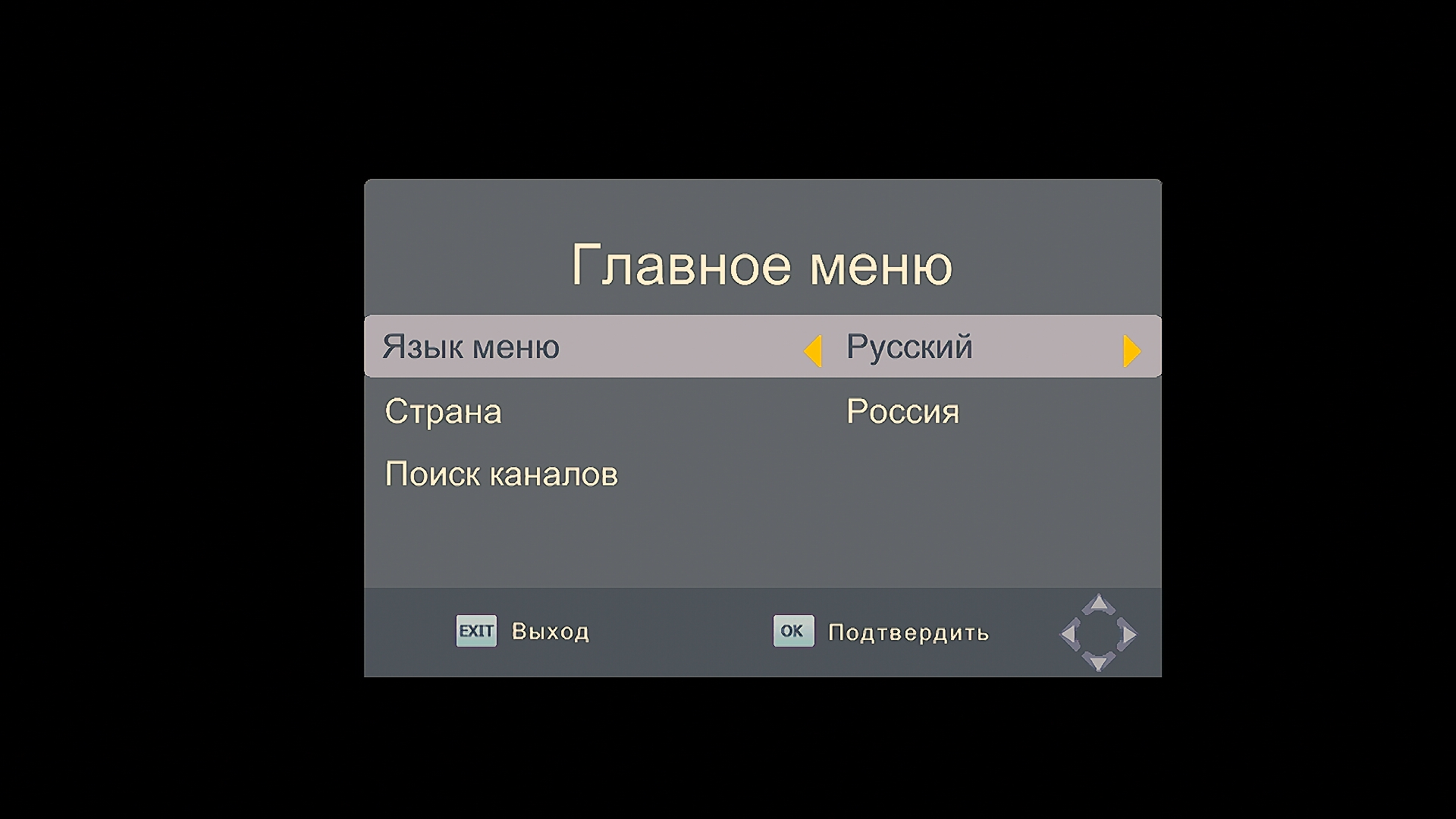

При включении предлагается выбрать язык меню, страну и запустить поиск каналов.
Язык я выбрал русский, страну – Россия.

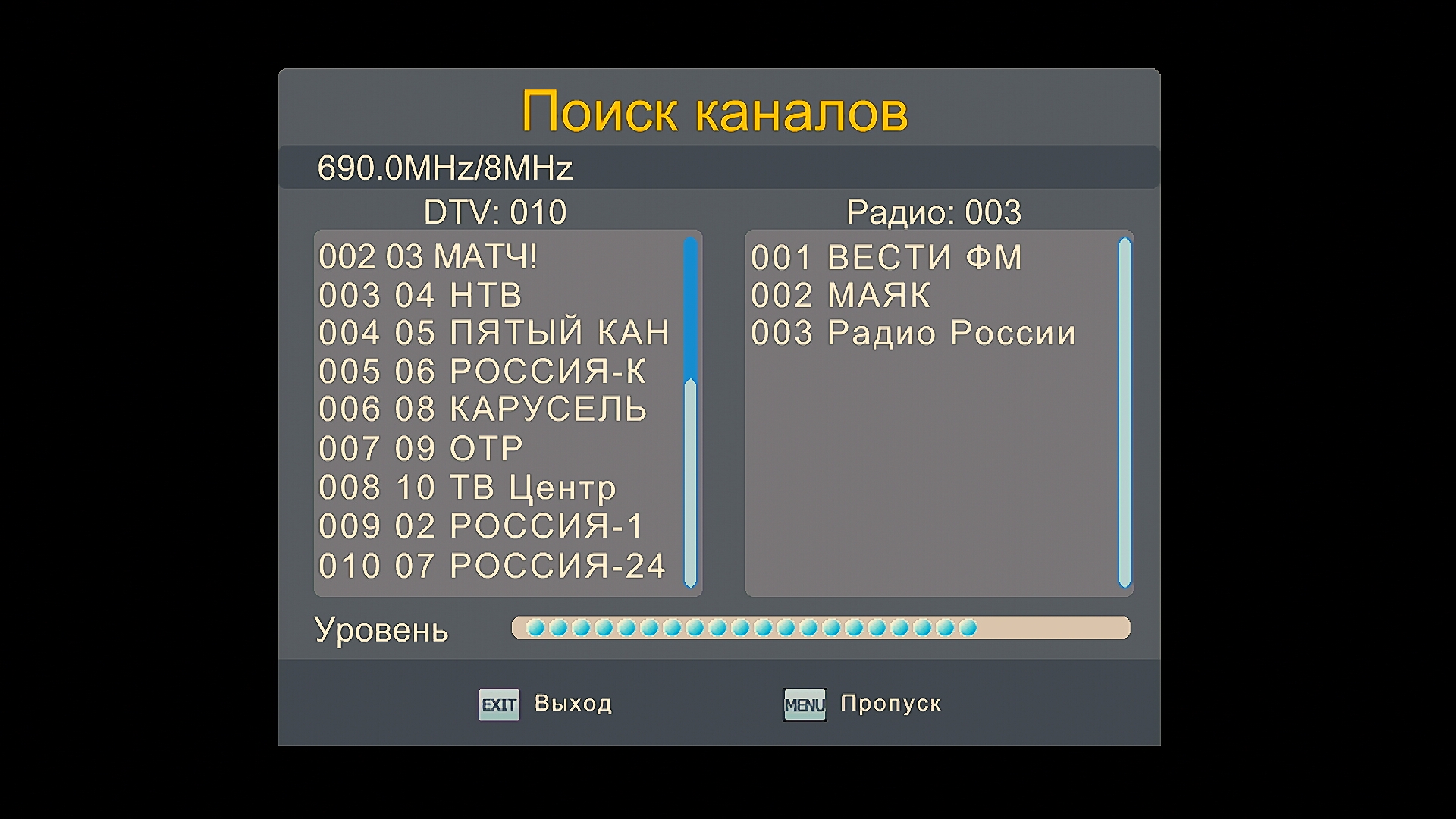

В Тамбове транслируется два мультиплекса.
Телевизор (LETV) позволяет делать скриншоты. Именно поэтому к нему и подключился. Все фото с оригинальным разрешением. Ничего не менял.

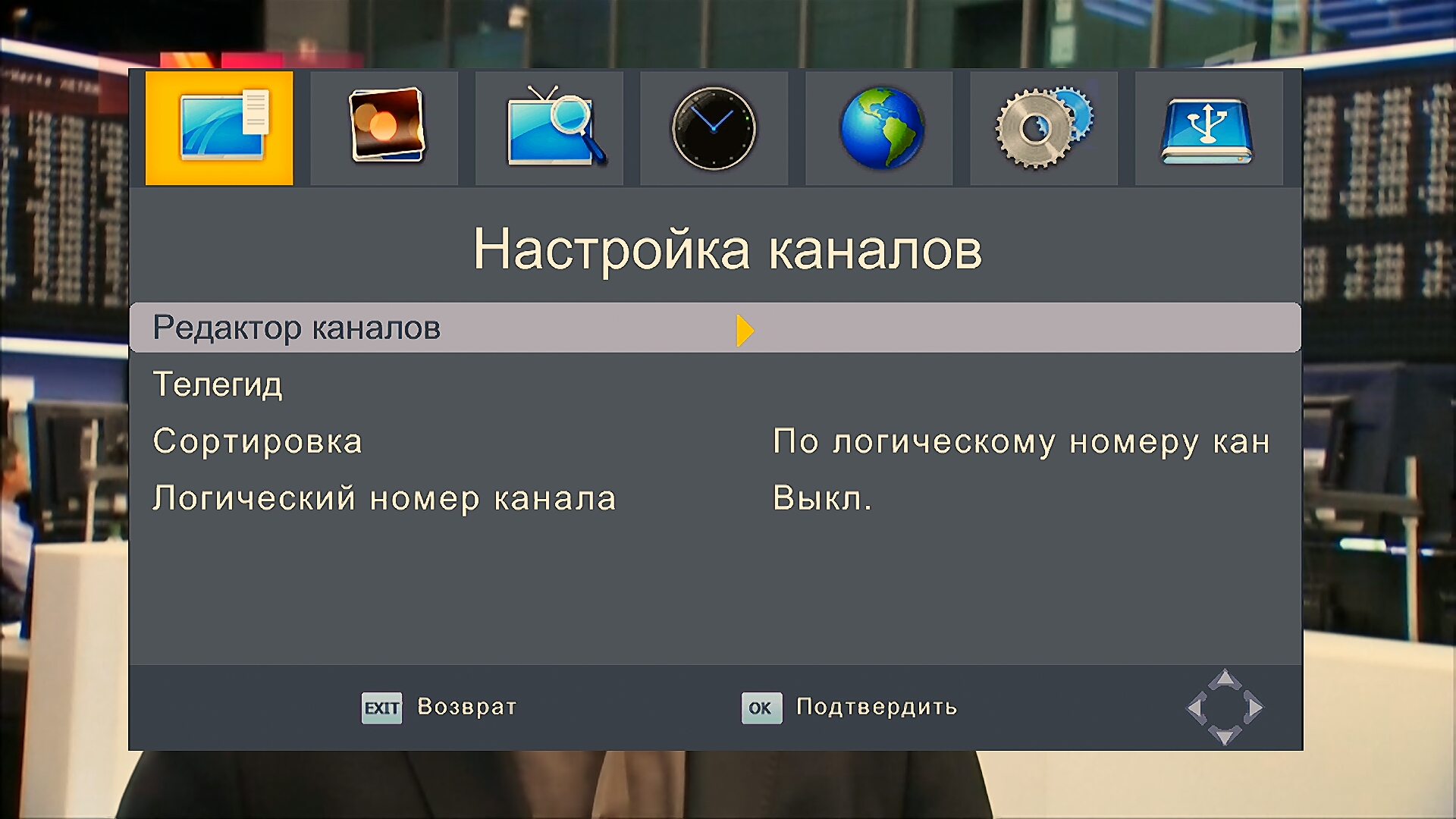

Вот так выглядит главное меню (нажимаем кнопку «MENU»).
Управление интуитивно понятное. Стрелочками двигаем. Кнопкой ОК подтверждаем.
При выборе «Редактор каналов» просит ввести пароль. Для редактирования вводим нули (в качестве пароля).
Каналы можно перемещать, пропускать, блокировать, удалять, добавлять в избранное и переименовывать.

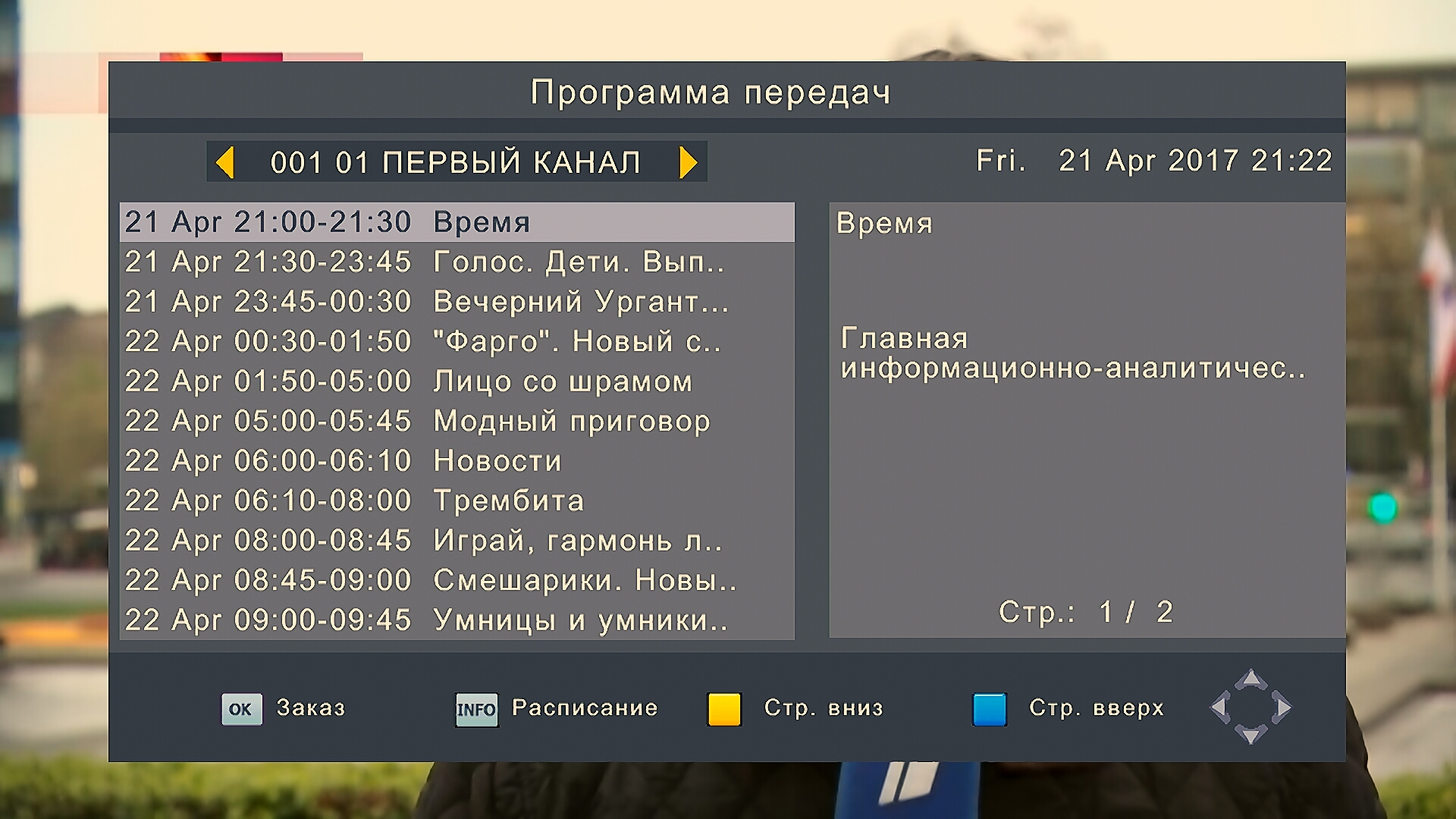

Это следующая строчка меню (телегид).

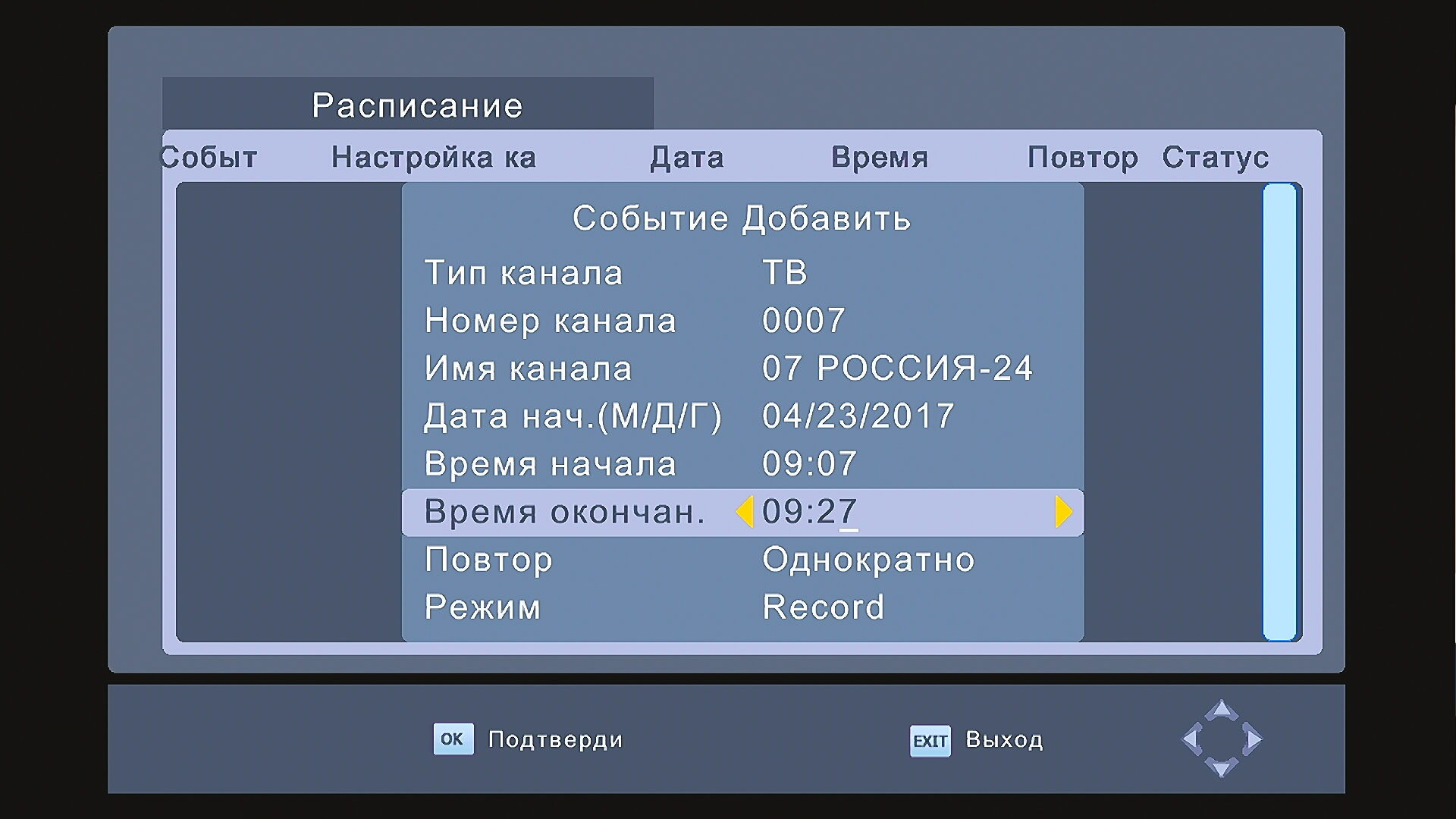

Запланировать можно как запись, так и просмотр.
Перехожу к следующему разделу Меню — «Видео» содержит настройки пропорций экрана, разрешения (1080P 60HZ, 1080i, 720p, 576p, 576i) и выбор стандартов PAL и NTSC. Выбор стандартов (PAL и NTSC) при передаче сигнала по HDMI на изображении никоим образом не сказывается.
Для пользователей предлагаются на выбор различные форматы экрана:
— Авто,
— 16:9 PillarBox,
— 16:9 Pan&Scan,
— 4:3 Letter Box,
— 4:3 Pan&Scan,
— 4:3 Fullscreen,
— 16:9 широкий экран.

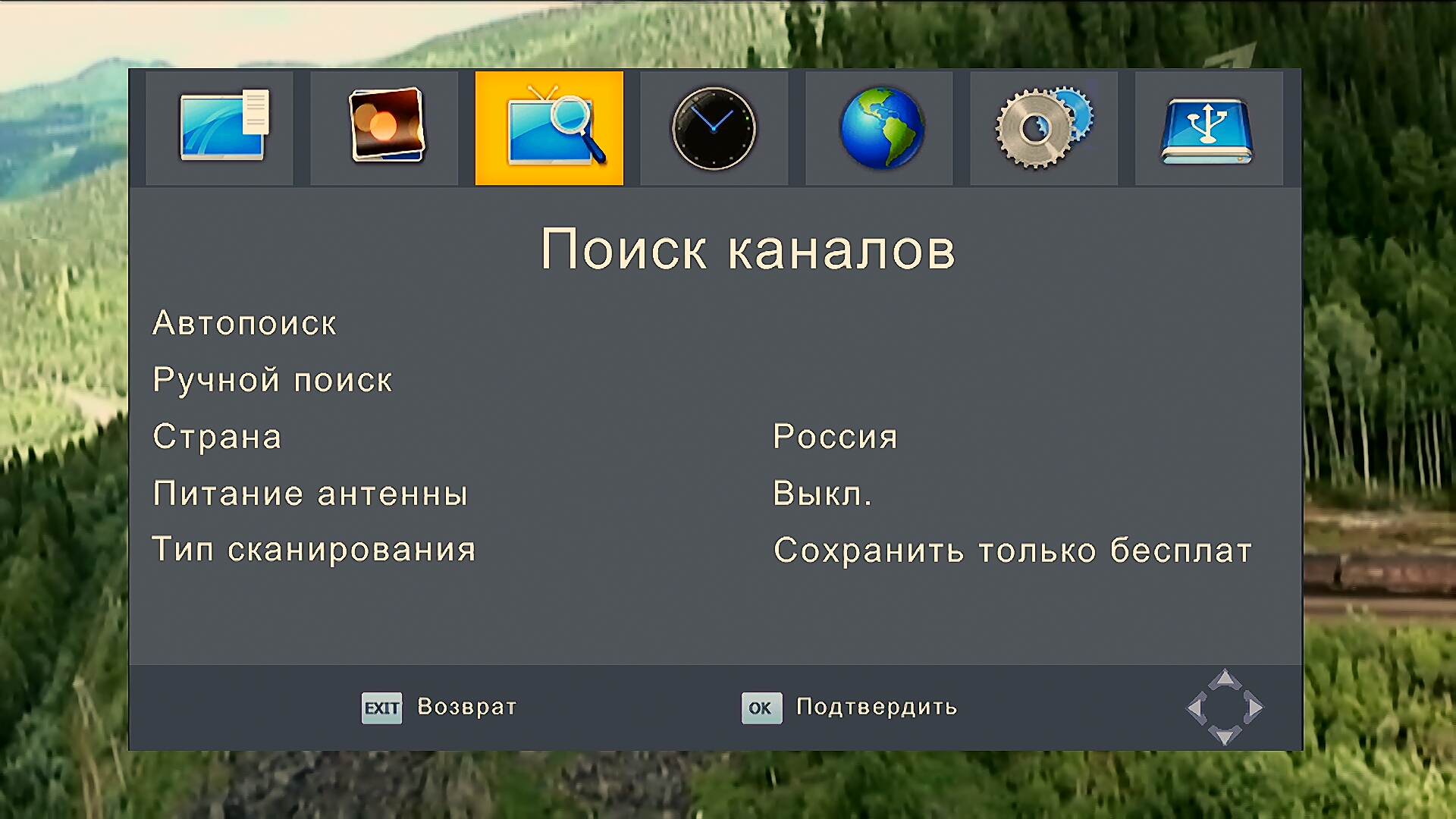

Перехожу к следующему разделу Меню. В разделе «Поиск каналов» можно повторить автоматический поиск каналов, включить или выключить дополнительное питание антенны, отфильтровать закодированные каналы (если это актуально).
Можно воспользоваться ручным поиском.
Теперь следующий пункт Меню.
Здесь можно выбрать часовой пояс и регион. Регион можно выбрать только Москва (в режиме авто). В ручном режиме выбираем поправку к часовому поясу (стандарт DVB-T2 поддерживает передачу времени).

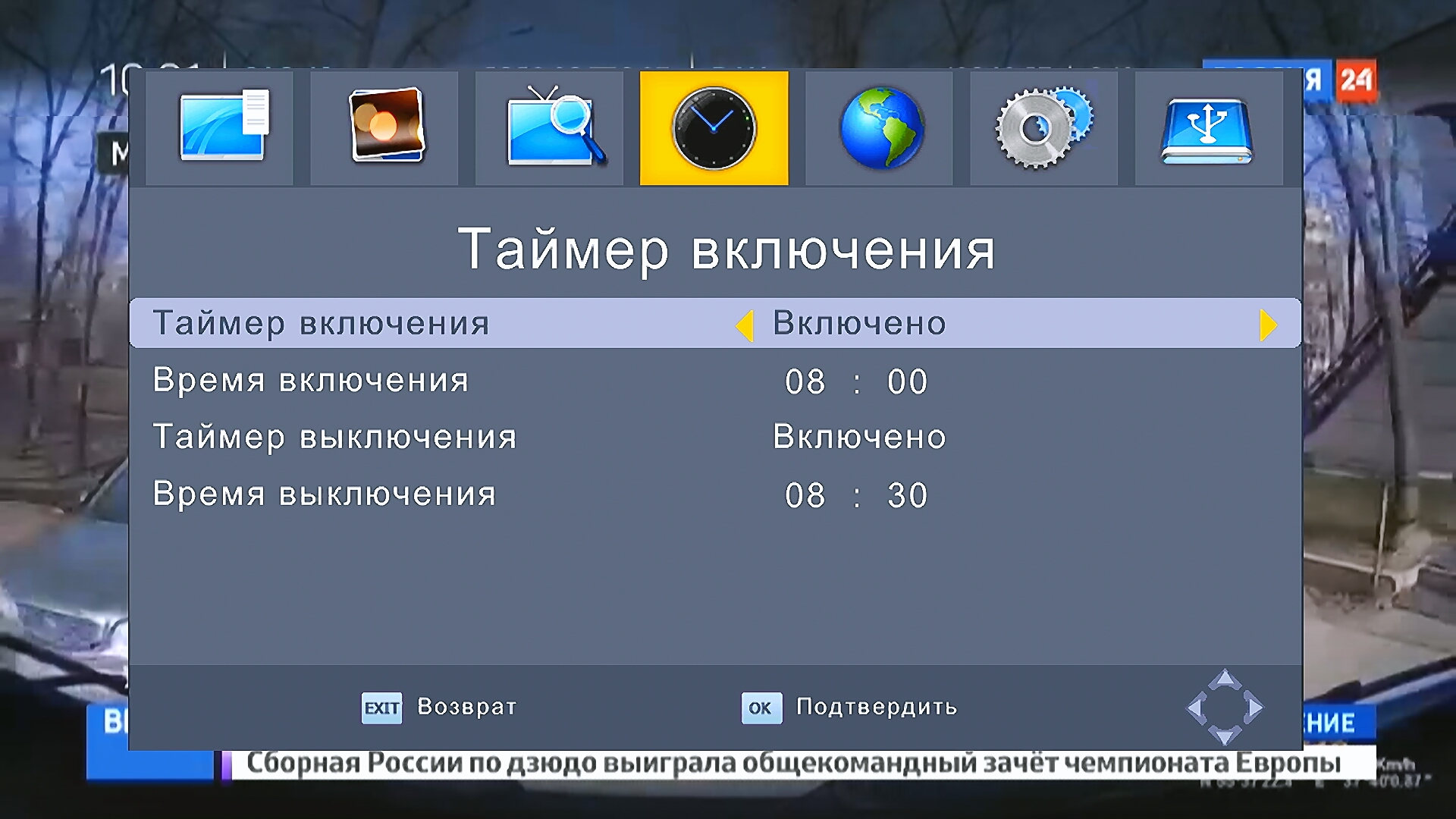

А также настроить автоотключение (от 1 до 12 часов с интервалом в 1 час) и время включения/выключения устройства.
Следующее меню языковое.
Системные настройки позволяют активировать родительский контроль,
установить пароль,
восстановить заводские настройки (пароль всё те же нули),

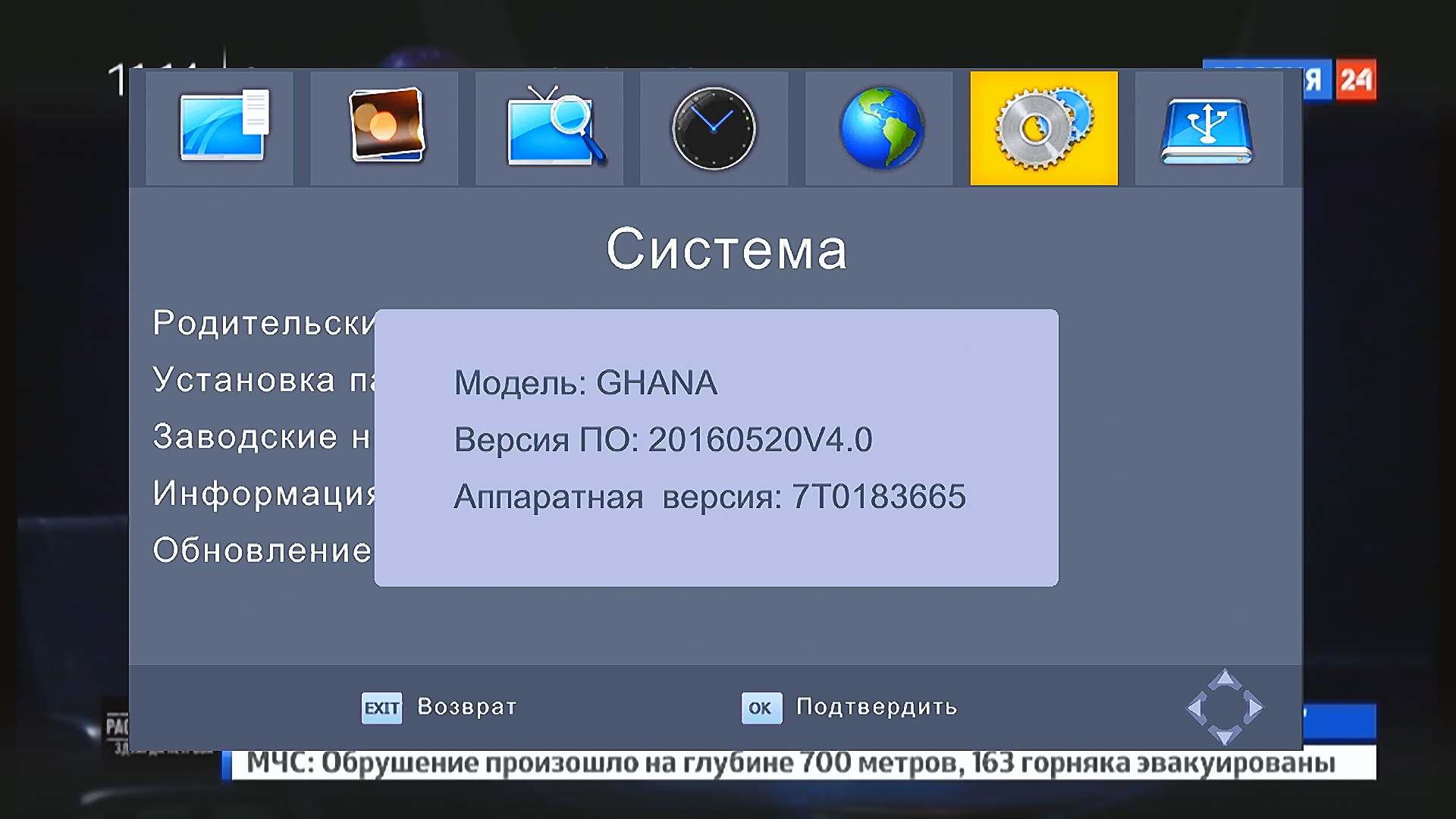

получить информацию о ПО

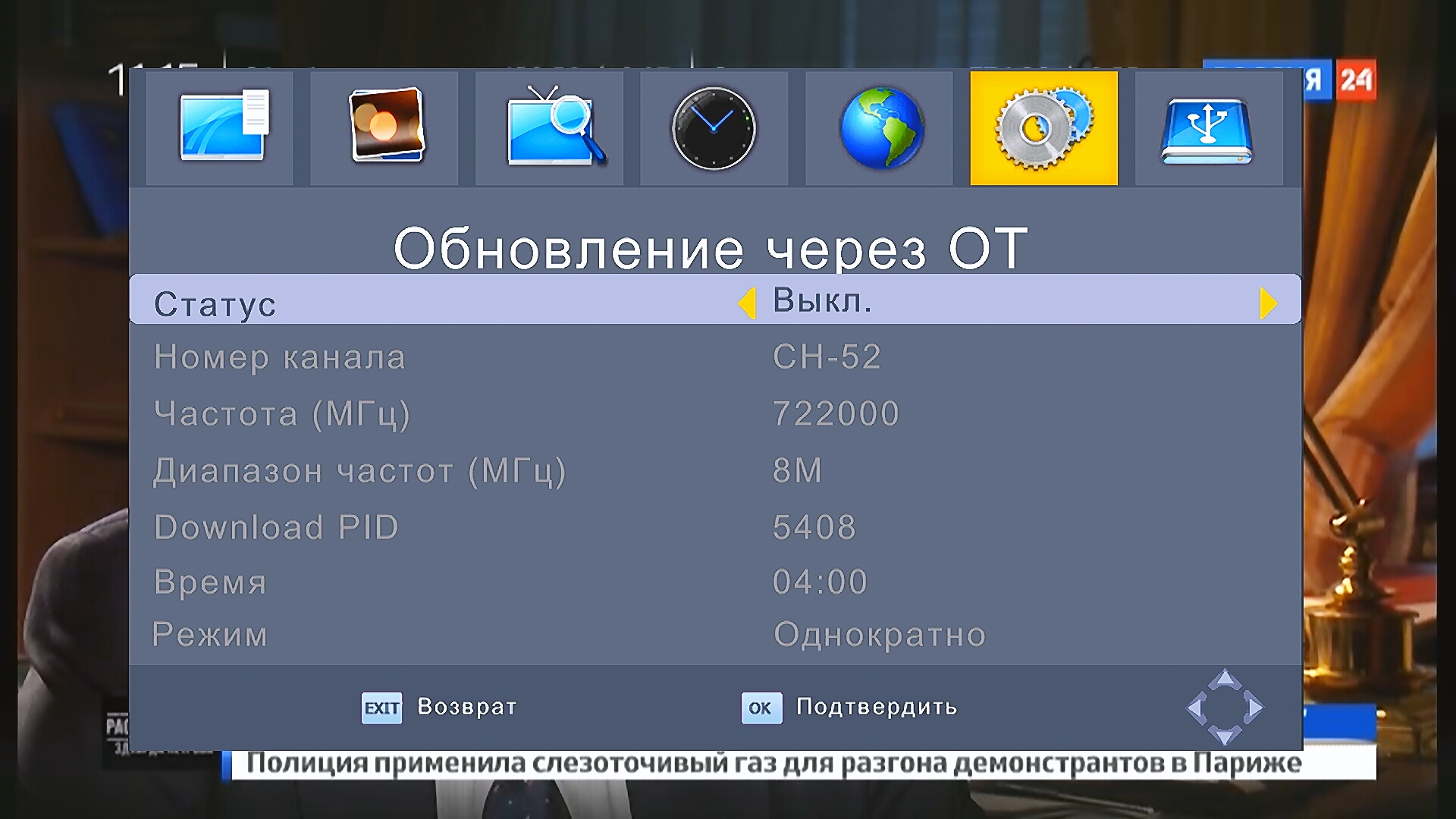

и обновить программное обеспечение.
Эту процедуру я не проделывал. Пока всё устраивает.
Последний пункт Меню.
Для воспроизведения и записи видеофайлов необходимо подключить USB устройство.
Записывает с расширением MTS.
Расширение MTS связано с видео-файлами, которые используются в видео формате AVHCD (Advanced Video Coding High Definition). AVHCD видео формат был разработан для безленточных видеокамер. Видео может быть записано видеокамерой, которая записывает файлы на DVD, жесткий диск, твердотельный диск (SSD) или карту памяти (SD, Memory Stick). Формат AVHCD MTS был разработан Sony и Panasonic и был введен в 2006 году. Теперь AVHCD видео формат используется видеокамерами таких производителей, как Sony, Panasonic, Leica, Canon, Hitachi и JVC (JVC использует AVHCD и собственный видео формат с расширением TOD).Запись продолжительностью 1 минута занимает 23-24МБ места.
Файл MTS использует MPEG-4AVC/H.264 (AVC) видео кодирование. Максимальное разрешение видео 1080i. Аудио кодируется аудио Dolby Digital AC-3 кодеком. Некоторые модели профессиональных видеокамер поддерживают аудио в несжатом линейном формате PCM. AVHCD видео формат разработан, чтобы быть полностью совместимы с Blu-Ray видео форматом. AVHCD видео могут быть воспроизведены в Blu-Ray-плеерах без использования кодировки.
Можно глянуть пример записи:
Характеристики записанного файла:
Video: MPEG4 Video (H264) 720x576 (20:11) 25.00fps [Video — AVC (H.264), Main Profile, Level 3.0, 720x576, 25.000 fps (0411,e0,00)]Для записи передач и работы режима отложенного просмотра Timeshift требуется подключенный к порту USB накопитель, и совершенно необязательно заходить в Меню. Для этого есть специально выделенные кнопки на пульте. Считаем слева направо, сверху вниз.
Audio: MPEG Audio 48000Hz stereo 192Kbps [Audio — MPEG1 — Layer 2, 48.0 kHz, 2 chn, 192.0 kbit/s (0412,c0,00)]
Subtitle [No subtitle]
Первая кнопка «USB» открывает одноимённый пункт меню. Вторая кнопка включает видеозапись.
Четвёртая кнопка активирует Timeshift. Изображение на экране застывает (режим пауза) и начинается запись на USB накопитель.
После того как попили чай или кофе, нажимаем эту же кнопку, и продолжаем смотреть понравившуюся передачу.
Третья кнопка выключает видеозапись/ отключает Timeshift.
Перемотка трека (первые две кнопки во втором ряду) позволяет увеличить скорость просмотра (х2, х4, х8, х16, х32) последовательным нажатием.
Следующие две кнопки открывают доступ к предыдущему или последующему видеофайлу.
Зелёной и жёлтой кнопки меняем разрешение и пропорции экрана.
Ресивер также позволяет принимать сигналы телетекста.
В конце немного информации для статистов.
Нагрев ресивера при работе несильный. Мощность потребления от сети всего 5,4Вт. В режиме ожидания 1,1Вт.
Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Плюсы:
•Полностью совместим с форматом DVB-T2:
•встроенный модуль питания (не требуется адаптер);
•металлический корпус;
•наличие режима отложенного просмотра Timeshift (при наличии подключенного накопителя);
•наличие таймеров включения и выключения;
•выход HDMI для просмотра высококачественного изображения;
•запись ТВ программ на внешние USB накопители;
•удобное многоязычное меню;
•поддержка телетекста и субтитров.
Минусы:
•отсутствие дисплея;
•отсутствие каких-либо намёков на производителя.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Указал все минусы и плюсы. Всё, что заметил, про всё написал.
Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи!
