Нагревательный кабель для быта (для внешнего применения)

Цена: от 1.1$ за метр

Перейти в магазин

В продолжении моего обзора про кабель для использования внутри трубы решил написать отдельный обзор, про кабель внешнего применения.
Цена от 1.10$ за метр, в зависимости от длины покупаемого куска.
Подобные кабели используются для обогрева всякого рода трубопроводов, водостоков, желобов и т.п.
Были так же идеи использования например для обогрева фильтра на дизеле и других местах с постоянным напряжением 12-24 в. Ниже о результатах некоторых тестов — некоторые оказались необычными :)

Приехал в пакете смотанный и перевязанный скотчем.

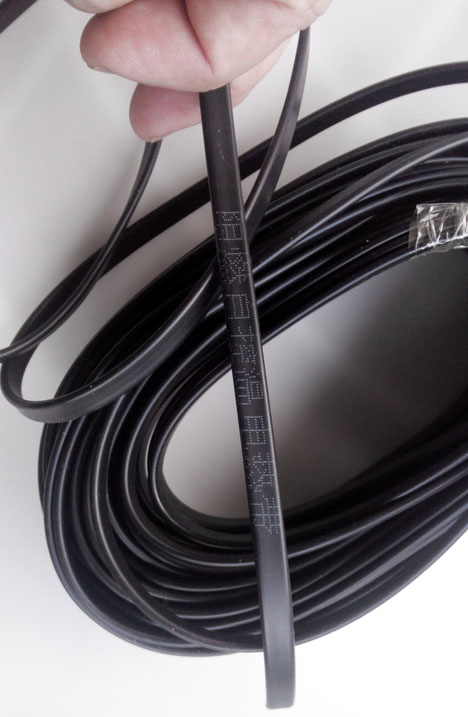

Для знающих китайский чего-то «накарябано» на кабеле :)

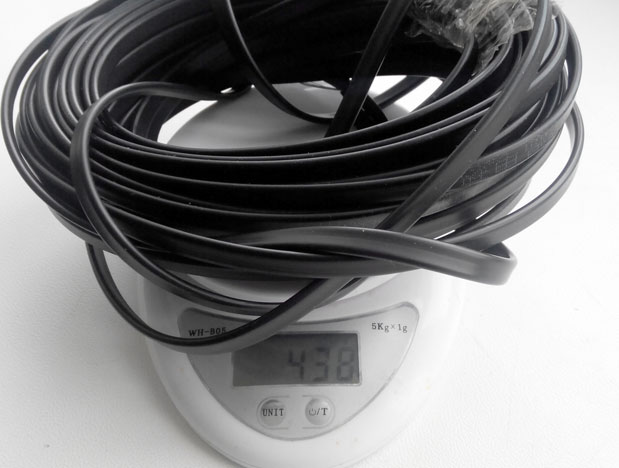

Вес 15 метрового куска.


Характеристики (dhr серии) со страницы продавца
цвет: черный
Рабочая температура: 65C
Макс. температура: 70c
Мин. температура установки:-40c
Напряжение: 220 В/230 В
Мощность: 25 Вт/м
Мин. радиус: @ c: 25.4 мм @-30с: 35.0 мм

Что любопытно, в скрине заказа указано было 30 Вт/м — что впрочем наверное несущественно :)
ширина близка к заявленной


Кабель имеет заметный запах какой-то химии, я полагаю это запах материала непосредственно используемого для нагрева, который усиливается при нагревании кабеля, хотя и не критично.
Кабель имеет внешнюю изоляцию, и под ней диэлектрик полупроводник имеющий частичную проводимость (в результате чего и происходит нагрев), по всей площади материала. На ощупь слегка пластичный, напоминает застывший гудрон, но более плотный.

Для использования подобного рода кабеля нет необходимости закорачивать проводники на втором конце кабеля! Кабель просто изолируется термоусадкой, чтобы ограничить доступ к опасному напряжению.

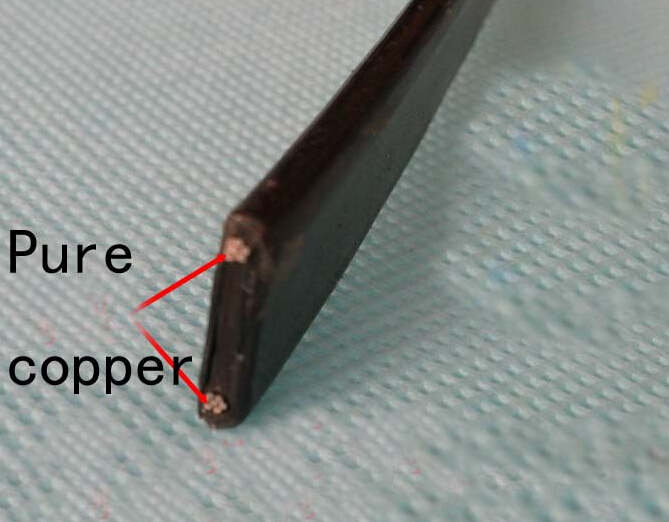

Провод многожильный медный — видно при зачистке цвет меди, хотя относительно жесткий, мне даже чем то «полевик» напомнил по ощущениям.

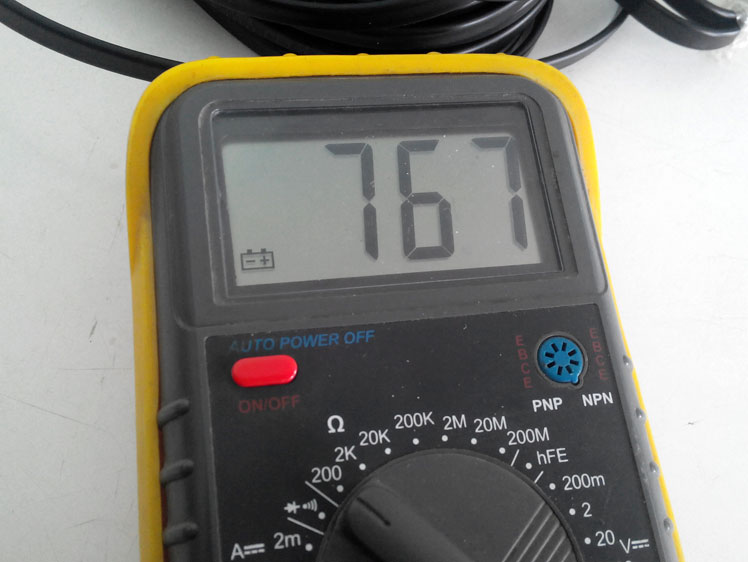

сопротивление изоляции цельного куска 15 м. (76.7 Ом)

Перед использованием было решено сделать небольшой обзор с исследованием характеристик кабеля, для чего был отрезан метровый кусок «на эксперименты».

Сопротивление метрового куска

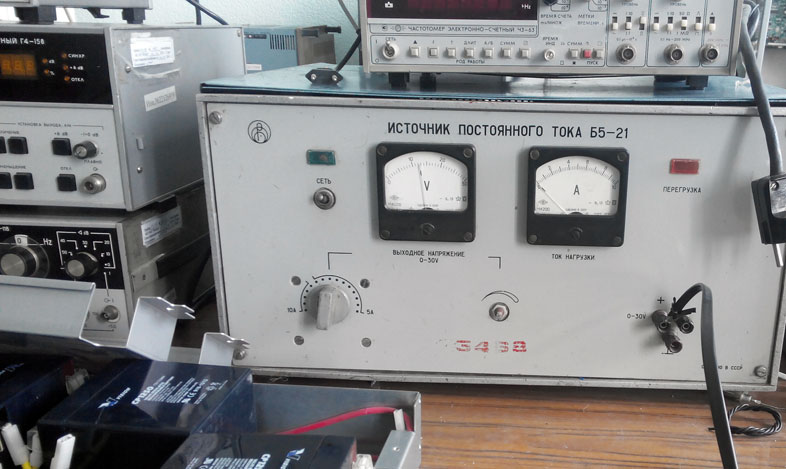

Далее решил проверить будет ли нагреваться метровый кусок от 12 вольт.

Ток совсем небольшой получается, за полчаса заметного нагрева кабеля не обнаружил :(

Пробовал поднимать до 24 вольт — не греет совсем… Ну и ладно :)

Нашел у этого же продавца кабель другого типа, который заведомо ориентирован на напряжения
12, 24, 48 в с вариантами сопротивления кабеля от 0.6 Ом до 1000 Ом.

Этот кабель подойдет больше для использования от аккумуляторов.
Вдруг кому пригодится — ссылка на него. Его позиционируют даже для использования в теплицах -забавно.

Ну продолжим эксперименты с нашим кабелем теперь с сетевым напряжением.
температура кабеля ДО включения

и температура практически сразу ПОСЛЕ включения. Кабель греется практически мгновенно.

Температура правда ниже заявленной, но я подозреваю что это может врать сам «термометр», т.к. необходимо пересчитывать коэффициенты в зависимости от измеряемого материала. Да и из практики использования нескольких подобных меряют они «так себе» мягко говоря… плавает температура от замера к замеру на несколько градусов запросто.
На ощупь он действительно почти горячий. Не нашел на работе нормально работающего тестера с термопарой, решил продублировать измерение простым термометров с Али, получилось так:
кабель ДО подачи 220в (измерение проводилось в другой день- поэтому начальная температура отличается)
Температура через минут 5 — в течении последующей работы сильнее не нагрелось.
Ну т.е. 65 он не греется, но и 47 для обогрева должно хватать :)

Далее заинтересовал потребляемый ток метровым куском кабеля от «переменки» и тут ждала засада! :)
… Я пробовал измерить ток тестером, он не показывал ничего!!?? Но кабель то горячий! Решил, что пределы с переменкой неисправные, нашел другой — ситуация повторилась… блин!
Достал стрелочный тестер — он показал порядка 50 мА.

Заинтересовало… пошел взял еще один тестер с цифровой шкалой.
Этот мультиметр показал порядка 166 мА на холодную, и в процессе нагревания ток уменьшался примерно до 31 мА (в помещении где примерно 23 градуса).
Так что данный кабель способен выдавать 30Вт/м очевидно.
Ниже видео измерения — как меняется ток с прогревом

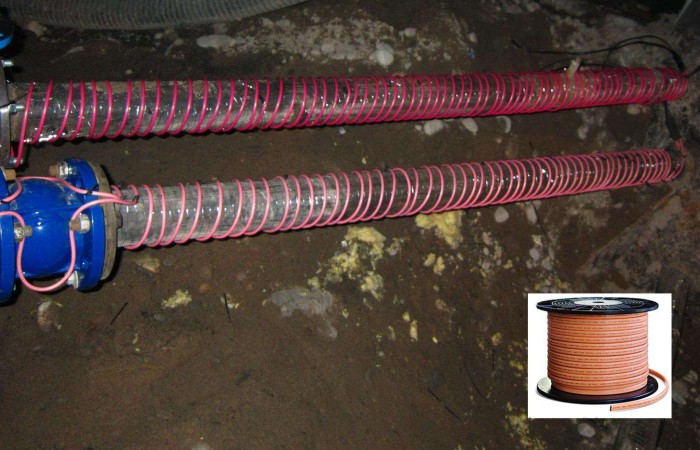

Конкретно этот заказ был сделан с целью «обмотать» часть пластикового водопровода и водонагревателя в отдельно стоящей баньке, рекомендуют наматывать примерно так.

Но вариантов использования масса, вот некоторые…








и т.п.
Использовать планировал в холодные дни с дополнительной коммутацией реле времени (продаются в супермаркетах)

или термостатом с Али (если не будет лениво все собрать в кучку), т.к. необходимы доп. питание и работы по сборке схемы в приличный корпус.


Кабель вполне работоспособный и можно использовать по прямому назначению :)
Главный плюс (кроме того что греется), что его можно разрезать и соединять произвольно. Довольно легко самому разделать, усадить/заизолировать и реализовать подогрев чего-либо
Минус, что от аккума не греется совсем, была мысль (не пробовал считать) что слабый нагрев все таки будет присутствовать — вероятно совсем ошибался. Но зато нашел другой кабель который можно использовать и от низких напряжений :)
