При подборе реле времени для «одной поделки» были куплены несколько разных модификаций. В данном обзоре вариант циклического реле времени
Началось все с поиска реле с определенным типом работы (по коду PS — требовался режим FE). Наверное будет лишним вдаваться в подробности этого режима работы в данном обзоре (позже будет более интересный обзор с детализацией типов и построенного устройства), поэтому перескочу чуть далее…
В процессе поиска понял, что добиться от продавцов диаграмм работы реле или даже простого ответа на вопрос БУДЕТ ЛИ РАБОТАТЬ в заданном режиме практически нереально. Поэтому были сделаны несколько пробных заказов разных модификаций реле, с целью протестировать их возможности и постараться собрать из них необходимое мне устройство. Ниже описание одного их купленных образцов. Это вариант реле с циклическим переключением состояния в течении всего времени подачи питания. Варианты использования всякого рода включения термостатов, освещения и пр.

После покупки и тестирования понял ряд ошибок при выборе, так одна из них, например, необходимость выбора платы реле с тремя контактами по входу, для возможности подачи управляющих импульсов чтобы получить необходимый мне результат. Но что получил — то получил, решил поделиться подробностями работы — возможно будет полезно кому-нибудь при выборе подобных реле под свои цели.

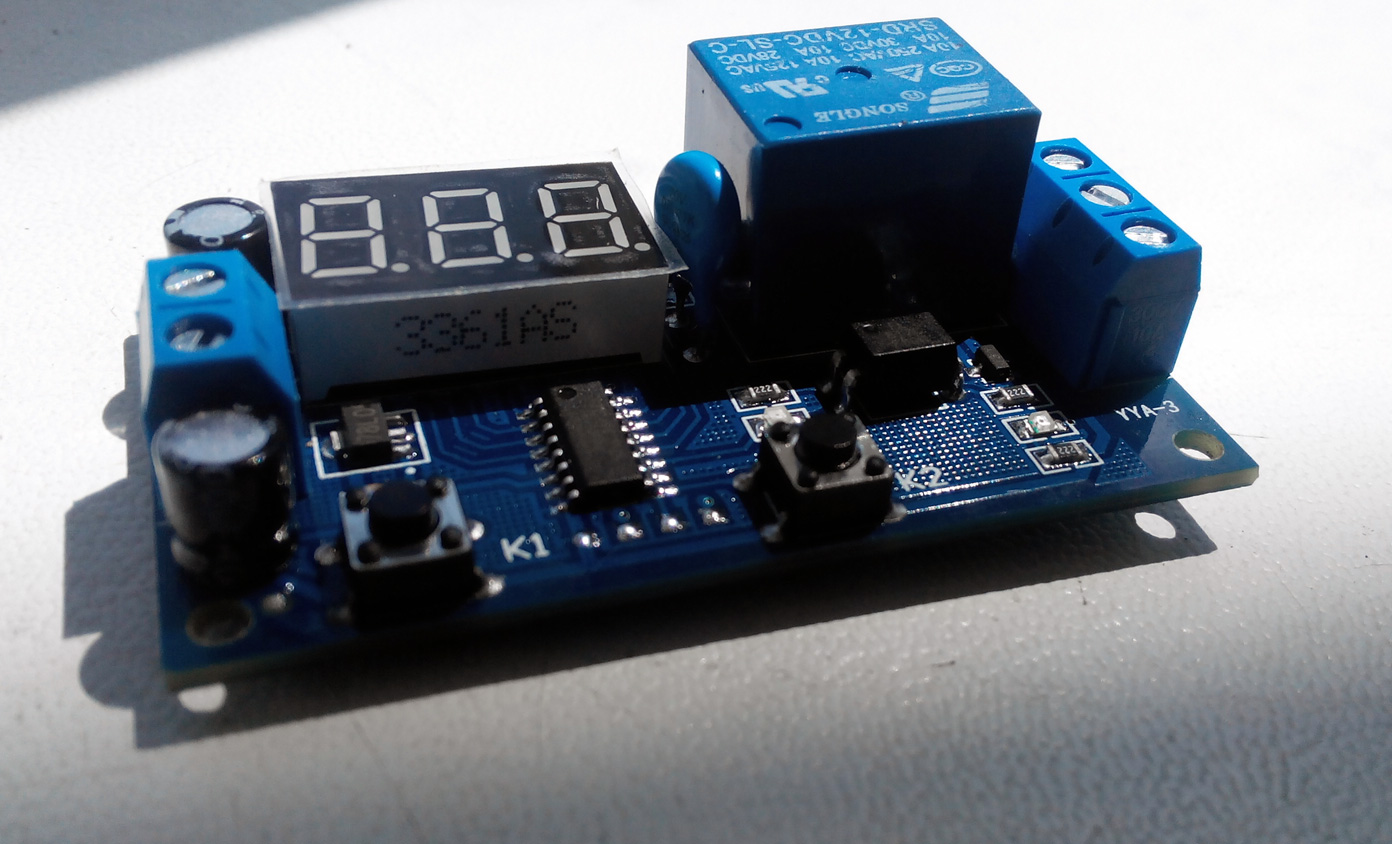

Внешний вид реле и его размеры


Собрано на STC15W202S, для интеграции в схемы установлены удобные клеммники для проводов.



размеры…





Качество пайки среднее — имеются пустоты, и вообще впечатление «сухой пайки» с недостаточным количеством флюса.


В первую очередь была проверена работоспособность устройства.


В принципе все нормально, пришлось немного разобраться с управлением, ниже опишу функции и назначение кнопок.

имеются две кнопки подписанные как К1 и К2.
В начальном положении К1 вход в установки а К2 переключение диапазона времени задержки, имеются несколько вариантов выбираются циклически по кругу — 99.9сек, 999 сек, 9999сек. Т.е. можно выбрать от 0.1 сек до 9999 сек как время включенного, так и выключенного состояния реле.
При входе в режим установок (однократного нажатия К1) кнопка К1 начинает выполнять функцию «ввода» и выбора настройки режима (включенного или выключенного состояния реле) а кнопка К2 прокрутки значений. Короче все предельно просто и легко к пониманию.

Данное реле по коду PS — относится к LI (Асимметричный повтор цикла (начальный импульс ВКЛ))
Питание подается на таймер. Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание. Время пребывания в замкнутом (Тa) и разомкнутом (Тr) состоянии настраивается независимо.
Диаграмма работы данного реле


Ta и Tr как Выше писал есть возможность настроить от 0.1 сек до 9999сек.
При работе реле на индикаторе постоянно присутствуют показания оставшегося времени до смены режима работы и индикация работы (синий светодиод) и питания 12в (красный светодиод). Реле имеет нормально замкнутый и нормально разомкнутый контакт с заявленным током коммутации до 10А.
Ниже короткое видео работы.


Минусы -пайка, отсутствие инструкции и диаграмм работы.
Плюсы — Вполне работоспособное циклическое реле с гуманным ценником. Можно рекомендовать к использованию в различной автоматике с использованием его возможностей. Удобные клеммники для подсоединения в схемы. Относительно большой коммутируемый ток нагрузки. Возможность коммутации с «развязкой» по питанию.
