Часы – конструктор
- 108 читателей · 863 топика · RSS
Цена: US$3.89
Это, конечно не пайка осциллографа. Уровень ниже. Но занятие интересное, да и рисков меньше.
Пробежимся по-быстрому, в каком виде всё пришло.
![](http://skuonline.ru/uploads/images/00/09/32/2016/07/02/e6f179.jpg)
Стандартный пакет с замком.
![](http://skuonline.ru/uploads/images/00/09/32/2016/07/02/a7b16a.jpg)
В комплекте были:
— Плата.

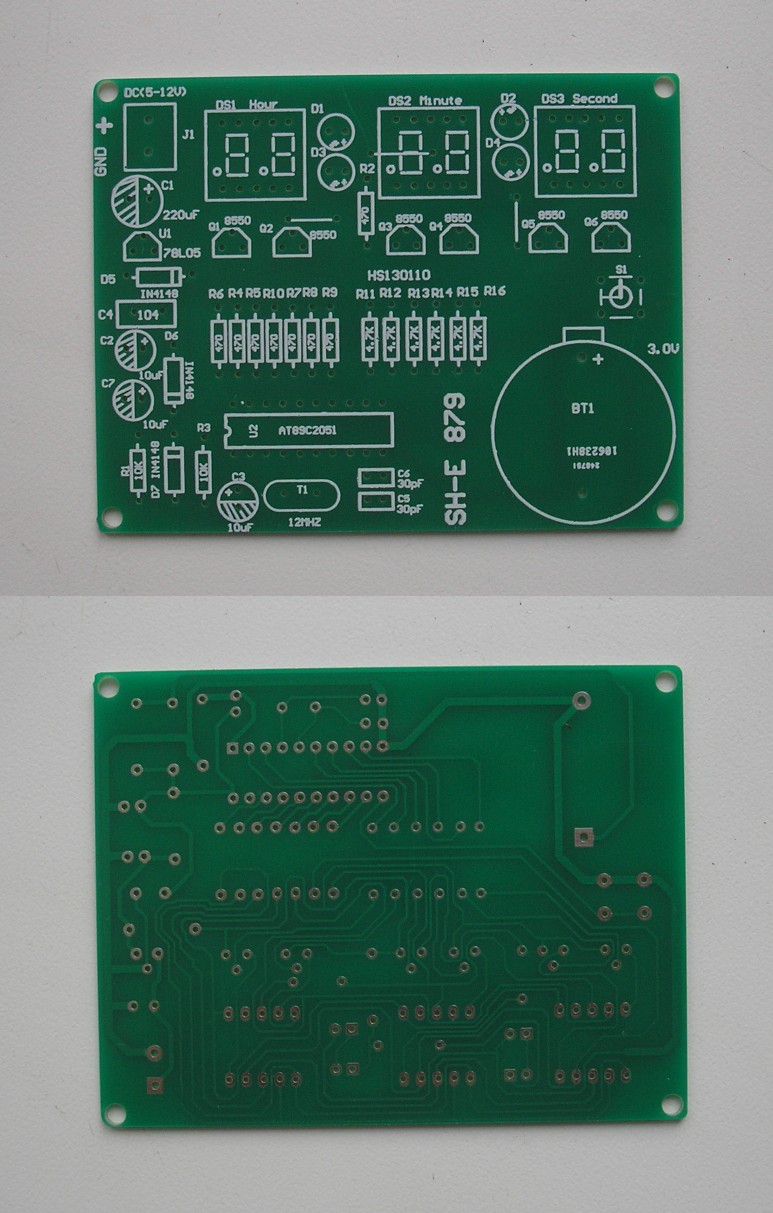

![](http://skuonline.ru/uploads/images/00/09/32/2016/07/02/c9c367.jpg)
— Схема, довольно убогого качества. Тем не менее, вопросов не возникло, всё понятно.
![](http://skuonline.ru/uploads/images/00/09/32/2016/07/02/4c15b9.jpg)
— Мелочёвка россыпью.
![](http://skuonline.ru/uploads/images/00/09/32/2016/07/02/fd2e26.jpg)
Самое важное — это микроконтроллер AT89С2051.
![](http://skuonline.ru/uploads/images/00/09/32/2016/07/02/fad090.jpg)
Сдвоенные индикаторы были с защитной плёнкой, кроме одного.
![](http://skuonline.ru/uploads/images/00/09/32/2016/07/02/76873f.jpg)
6 транзисторов для управления «стрЕлками».
![](http://skuonline.ru/uploads/images/00/09/32/2016/07/02/f41173.jpg)
Бокс для резервной запитки.
![](http://skuonline.ru/uploads/images/00/09/32/2016/07/02/5c7cda.jpg)
Все детали на плате не только подписаны, но и (условно) нарисованы.
Всё просто. Беру детальку, нахожу её согласно инструкции и вставляю в плату.
После установки деталей на плату всё пропаял.
![](http://skuonline.ru/uploads/images/00/09/32/2016/07/02/07100c.jpg)

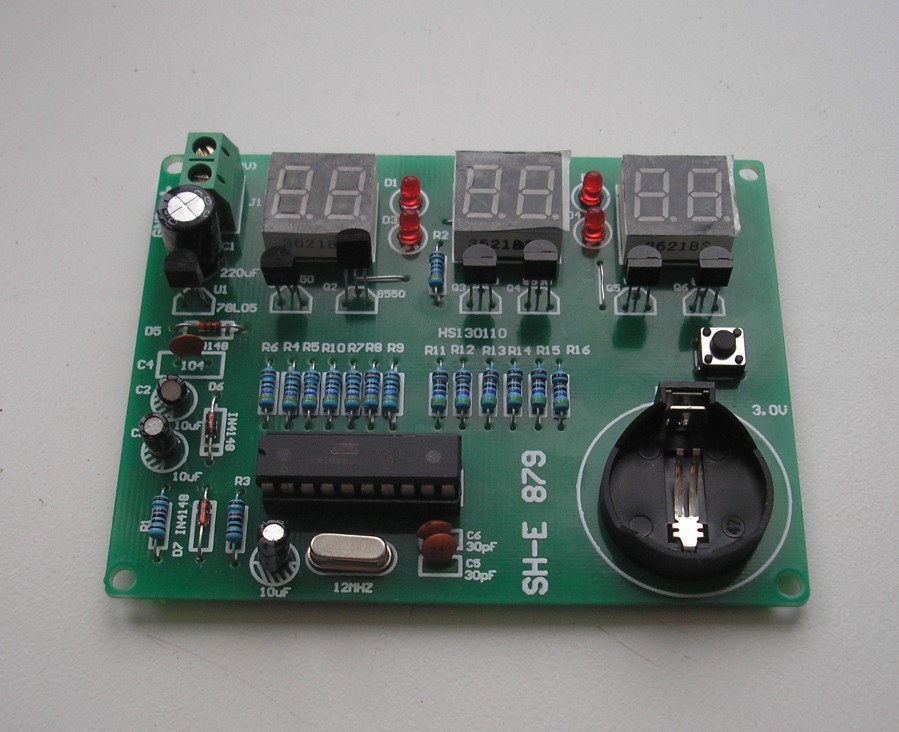

Впаял дополнительно защиту от «дурака». Вроде неплохо получилось.
![](http://skuonline.ru/uploads/images/00/09/32/2016/07/02/6ffb46.jpg)
В той бумажке, что шла с часами, инструкции по настройке нет.
Настройка часов
1.Удерживаем кнопку 1-2 секунды. Минутный индикатор заморгает. Кратковременным нажатием на эту кнопку добавляем минуты.
2.Длительным нажатием переходим на корректировку часов. Кратковременное нажатие добавляет часы.
3.Длительным нажатием переходим в обычный режим часы.
2.Длительным нажатием переходим на корректировку часов. Кратковременное нажатие добавляет часы.
3.Длительным нажатием переходим в обычный режим часы.
Они работают!
![](http://skuonline.ru/uploads/images/00/09/32/2016/07/02/384e0a.jpg)
Краткие характеристики:У меня возникли сомнения по поводу тока потребления. Измерил.
— Напряжение внешнего питания: DC 6V ~ 12V
— Рабочее напряжение: DC 5V
-Батарея резерва: CR2032 (3V)
-Рабочий ток: 35mA
-Ток в режиме ожидания: 1.2mA
![](http://skuonline.ru/uploads/images/00/09/32/2016/07/02/6a2ad2.jpg)
Это явно не 35 мА, при питании от 5В всего лишь 7мА.
Вот, в общем-то, и всё.
Пора подводить итоги.
Неплохой DIY комплект для проверки своих навыков начинающим радиолюбителям. Более того, это не просто набор для обучения, но и в итоге получились неплохие часы.
Для правильного вывода того, что написал, должно хватить.
Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Не забываем использовать поинты.
Удачи!
