Мультифункциональный модуль нагрузки с портом USB
- 108 читателей · 863 топика · RSS
Цена: US$ 6.79
Еще фото внешнего вида
Устройство было заказано для тестирования смартфонов, повербанков, блоков питания и других устройств. Конечно же, одного этого устройства было не достаточно. И в дополнение был приобретен всем известный белый USB доктор, при помощи которого я и определял емкость, силу тока и напряжение, выдаваемое тестовыми образцами.
Заявленные характеристики
- Три степени нагрузки (0,5 А, 1 А, 2 А) — включаются переключателями
- Функция USB коммутатора на 4 порта (только питание)
- Какая-то зарядка с разделением под Iphone + Android
- Функция фонарика-ночника
- Возможность тестирования кабелей со штекером microUSB
- Возможность тестирования кабелей со штекером miniUSB
Когда я заказывал эту нагрузку, меня волновала только эта функция, все остальные для меня были загадкой. Про фонарик я узнал только при осмотре этой штуковины дома.
Что ж, рассмотрим каждую функцию подробнее.

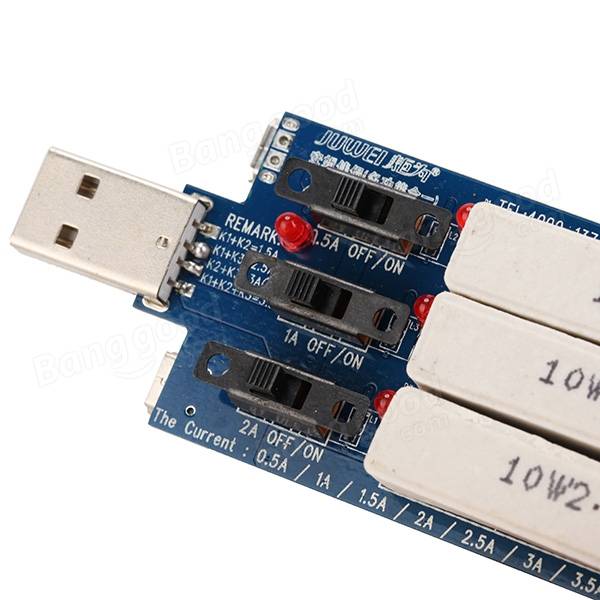

Первая и основная функция — нагрузка, она же сопротивление
В качестве сопротивления используются керамические цементные резисторы. Такой тип резисторов хуже или лучше других, я не могу сказать, так как не имею электротехнического образования. Для меня было важно, соответствуют ли они заявленному номиналу.
Для начала разберем маркировку на резисторах
- 10Вт10Ом J
- 10Вт5Ом J
- 10Вт2.5Ом J
Первая цифра 10Вт, как не трудно догадаться, рассеиваемая мощность.
Вторая цифра меняется 2.5 Ом, 5 Ом, 10 Ом — собственно, номинал сопротивления.
А вот с буквой J немного интересней.
J – Допустимое отклонение сопротивления:
Существующие маркировки: F — (±1%), G — (±2%), J — (±5%), K — (±10%), M — (±20%)
Для проверки нашел зарядку помощнее с максимальным выходным током на 2,1А и 2А Подключил ее к нашему девайсу. Для снятия показаний использовал USB-тестер KCX-017. Для изменения номинала нагрузки установлены выключатели. Начал с минимальной нагрузки в 0,5А. Тестер показал ток 0,49А, что соответствует маркировки J (±5%) или даже G — (±2%) — хороший результат.
Далее отключил первый и включил второй резистор на 1 А и получил результат 0,92 А — этот показатель уже выбивается за рамки 5% и больше похоже на K — (±10%), хотя, иногда, поднимается сила тока до 0,94 А. Но все же этот результат не соответствует маркировке.
Ну и третий резистор на 2 А пошел на проверку. Тестер показал потребление в 1,88 А, что опять не соответствует маркировке J — (±5%).
Как видим, не все резисторы соответствуют заявленным характеристикам. В моем случае номинал 10Вт 2,5Ом J соответствует своей маркировке с погрешностью ±5%. А вот 10Вт5Ом J и 10Вт10Ом J имеют уже большую погрешность в приделах K — (±10%). Если эта несправедливость вас напрягает, то можете купить в ближайшем радиомагазине более точные керамические резисторы, допустим, с маркировкой F. Цена за три резистора вряд ли будет больше 1 доллара. Лично меня эта неточность немного раздражает, но для моих целей несущественно.
Еще одной приятной особенностью этого устройства — возможность комбинировать нагрузку в соответствии с существующими номиналами.
Это значит, есть возможность выставить нагрузку от 0,5 А до 3,5 А с шагом 0,5 А. Моя зарядка на 2,1 А не смогла показать результат больше чем 2 А, что немного меньше, чем заявлено, но и это хороший результат для китайской зарядки.
А вот моя вторая зарядка, которая шла в комплекте с бюджетным смартфоном Vernee Thor с номиналом до 2 А, с честью выдержала нагрузку в 2,5 А, а напряжение даже почти не просело. При повышении силы тока показания не росли, а напряжение стремительно начало падать.
Вторая функция
USB коммутатор, но только в режиме зарядки. Хотя, есть все четыре контакта. Таким образом, если у вас есть мощная зарядка, но имеет только один USB выход, этот девайс поможет решить проблему с подключением нескольких устройств. Как по мне, это скорей крайний случай, чем повседневная функция. Как вариант, подключенными устройствами можно увеличить нагрузку.
Третья функция
Зарядка с разделением по типам устройств. Каждый порт USB хаба имеет подпись. Три порта с названием "Apple" с разными номиналами (0,5 А, 1 А, 2 А) И один порт под "Android" без номинала. Очень странная функция. Скорее она повторяет вторую со странным разделением по силе тока.
Четвертая функция — фонарик
Супер функция :). Фонарик очень мощный. В качестве источника света используется 9 светодиодов неизвестного формата и производства. Для включение фонарика используется такой же переключатель, как на резисторах. Измерить световой поток нет возможности, но свет вполне существенный. Потребление тока 700 мА, а это около 3-х Вт. Для сравнения Фонарик от Xiaomi потребляет 200 мА.
Насколько будет полезна эта фича, я не знаю. Но она есть и работает хорошо. Как долго смогут работать такие светодиоды, неизвестно. Нагрев светодиодных элементов довольно значительный (около 70 градусов)
Пятая и шестая функция — тест USB кабелей
Эти функции идентичны с первой. Единственное отличие, это не прямое подключения к источнику питания, а через кабель с интерфейсом USB — microUSB и USB — miniUSB. Для этого в устройстве предусмотрены два порта microUSB и miniUSB. Таким образом, есть возможность проверить качество USB кабеля. Часто бывает, зарядка качественная, а кабель выкинуть не жалко. А пользователь часто грешит именно на зарядку. Вполне полезна функция.
Видео версия обзора
Время подводить итоги
Качество исполнения немного корявое и грубое. Все шесть функций я нашел и все они работают. Какая из них будет полезна именно вам, решать не мне. Лично для меня будут полезны такие функции, как изменяемая нагрузка и тест USB кабелей. Фонарик — прикольная штука, но мало функциональна и эстетична. USB разветвитель, с разделением по силе тока мало где пригодится, но в редких случаях может быть полезным. Возможно, я просто еще не нашел ему достаточно эффективное применение. В целом я вполне доволен товаром. Надеюсь будет долго жить и радовать меня.
Спасибо за внимание к моему обзору. Хорошего дня и приятных покупок!
