Литиевый аккумулятор 9V 400mAh с USB-входом для зарядки

  • 90 читателей · 485 топиков · RSS

Цена: US$8.49

Краткий обзор про литиевый аккумулятор с возможностью зарядки от USB. Возможно, кому-то мой обзор будет интересен.
Историю доставки описывать не буду. Просто смотрим, в каком виде прибыло.
Упаковка с аккумулятором была закутана в пористый полиэтилен.

Сам аккумулятор был в блистере.

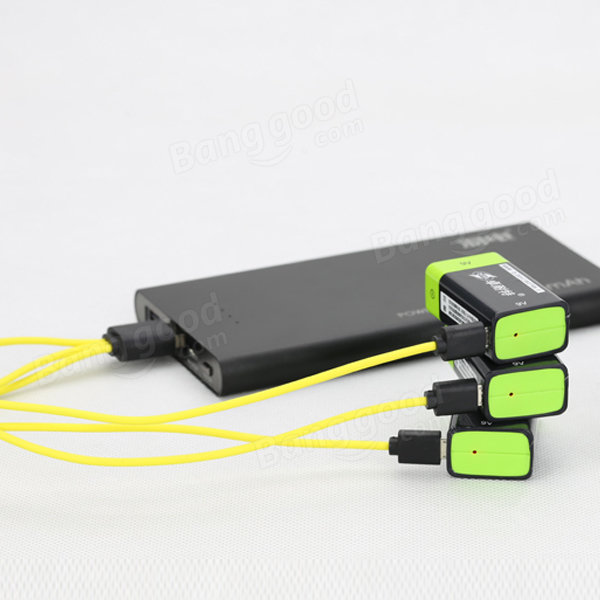

Информация со страницы магазина.
Name: S19 USB rechargeable 9V battery
Material: Fireproofing plastic shell
Cell type: A+ Lithium Polymer battery cell
Input: Micro USB(5V)
Output: 9V
Charge voltage: 4.25V
Battery capacity: 400mAh
Energy capacity: 3.6Wh
Battery life: >3000 times
Charge time: 1.5 hours
Compatibility: 9V battery
Color: Black and green
Size: 48mm*25mm*16mm
Weight: about 25g
Самое важное:
— Вход: Micro USB (5V)
— Емкость: 400mAh
— Выходное напряжение: 9V (немного слукавили).

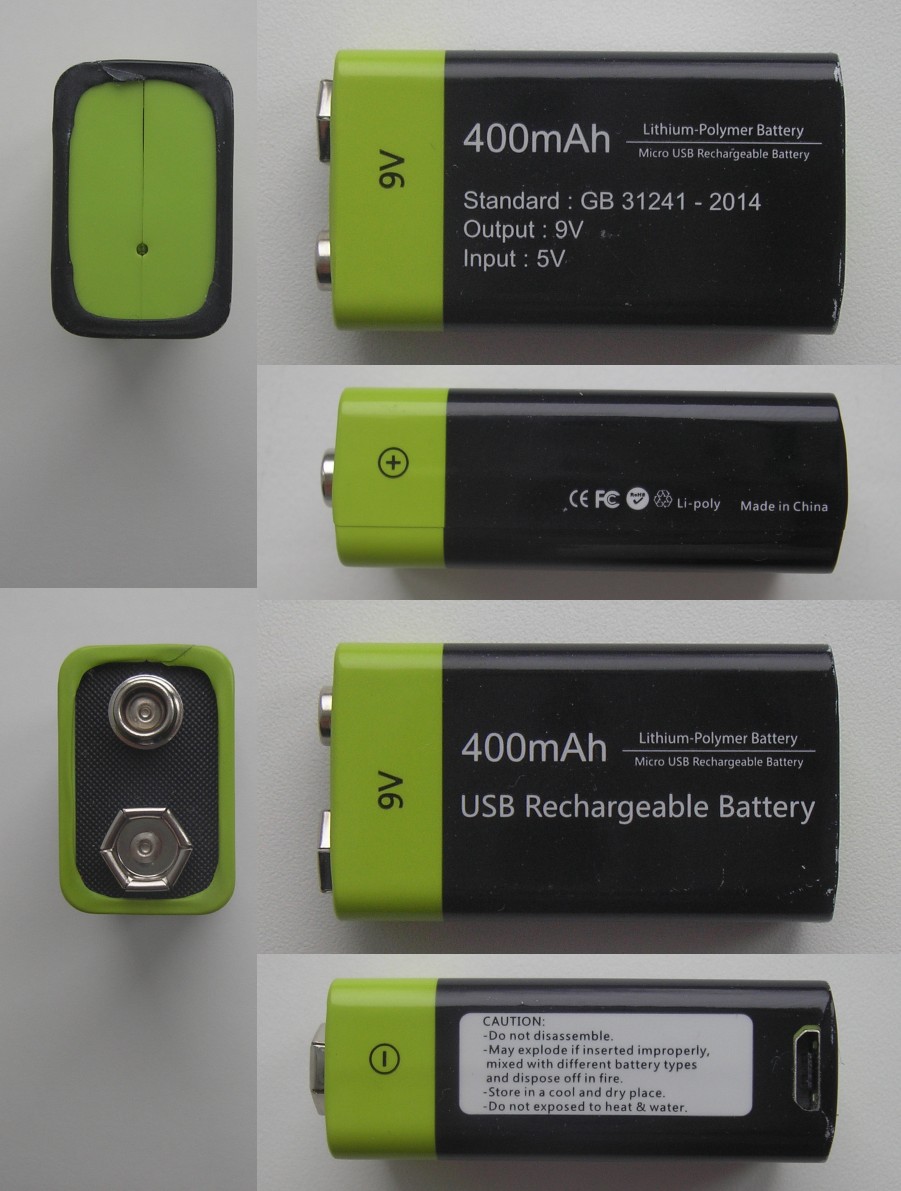

На обратной стороне характеристики. Пункт 6 гласит о том, что аккумулятор необходимо подзаряжать каждые 3 месяца.


Перехожу к тому, что было внутри.
Внутри блистера был Li-ion аккумулятор с надписью 400mAh.

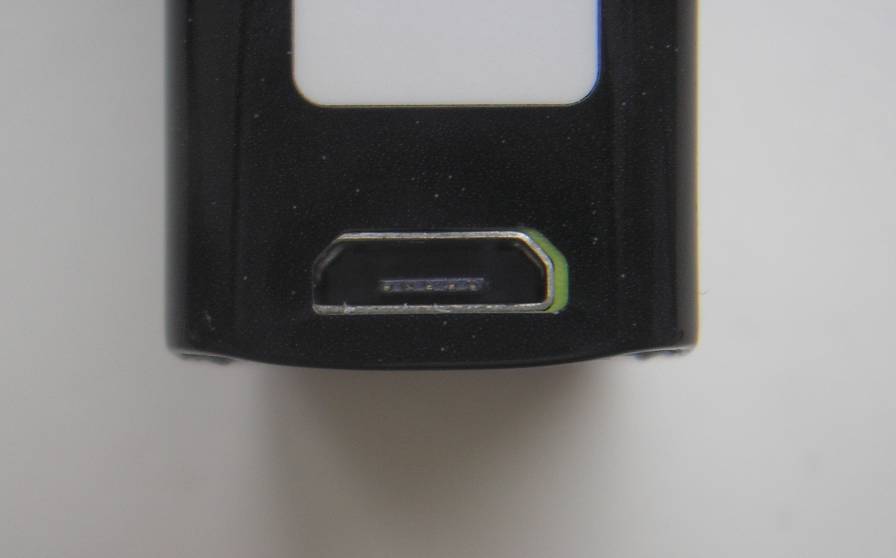

С виду обычный аккумулятор формата 6F22. Но сбоку есть волшебное отверстие.

Аккумулятор непривычно лёгенький. Взвесил. 25г. У среднестатистической батарейки такого формата 37г.

Без разборки информация будет неполной.

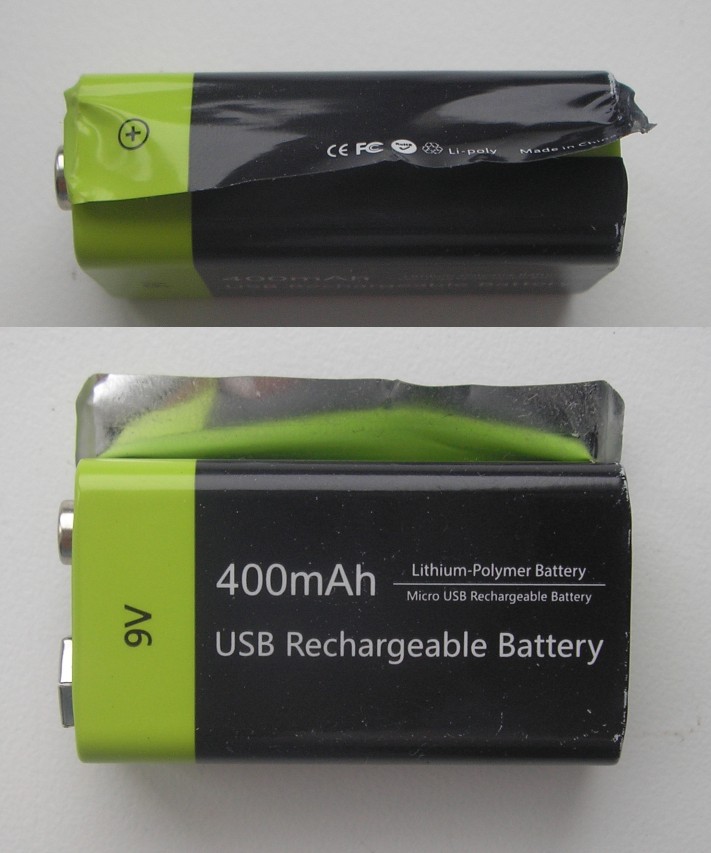

Снаружи аккумулятор обёрнут клейкой плёнкой.

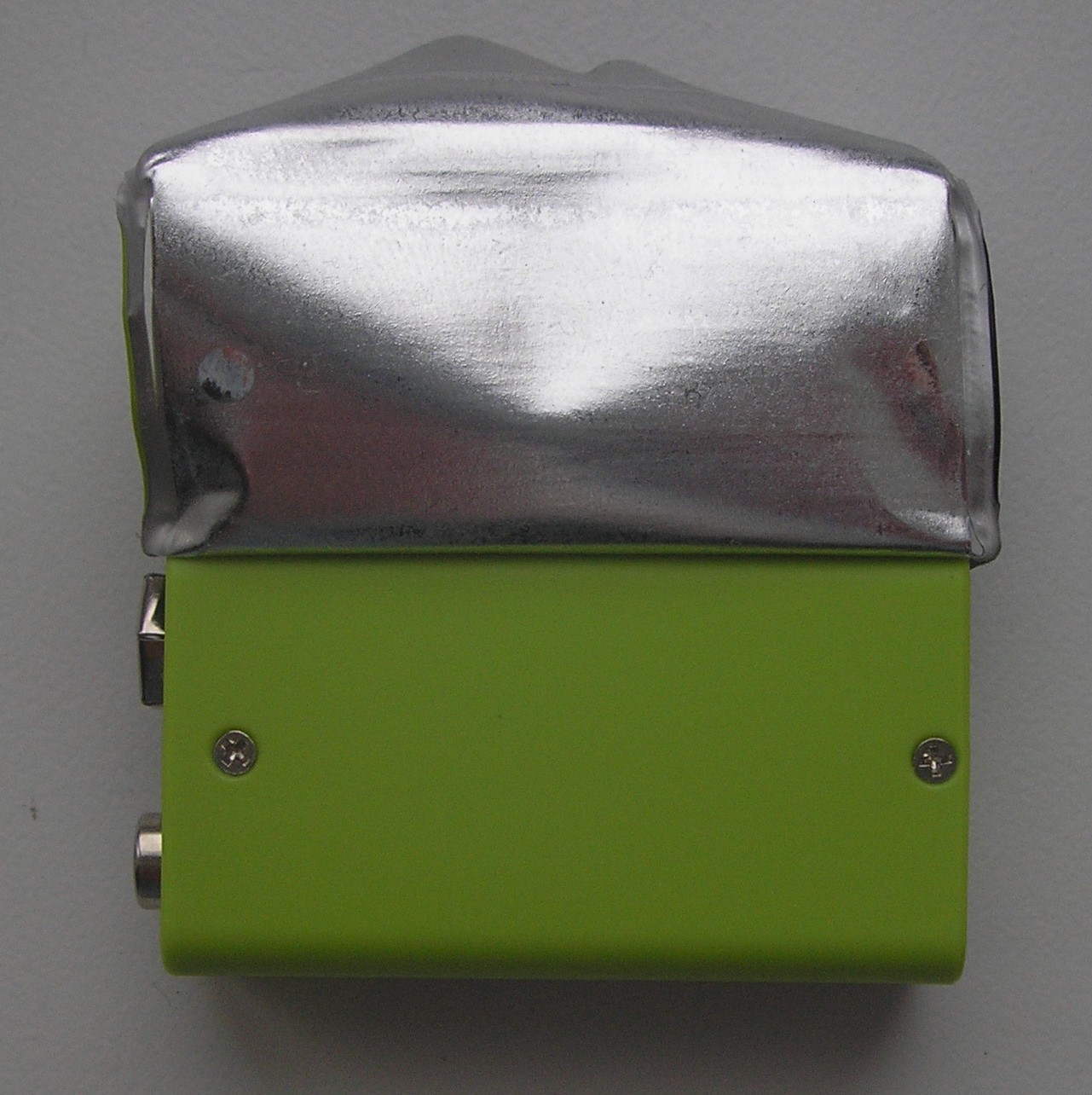

Под пленкой зелёная пластиковая коробочка, состоящая из двух половинок.

Две половинки стянуты маленькими саморезами.

Внутри два аккумулятора с надписью 500 mAh, соединённые параллельно.

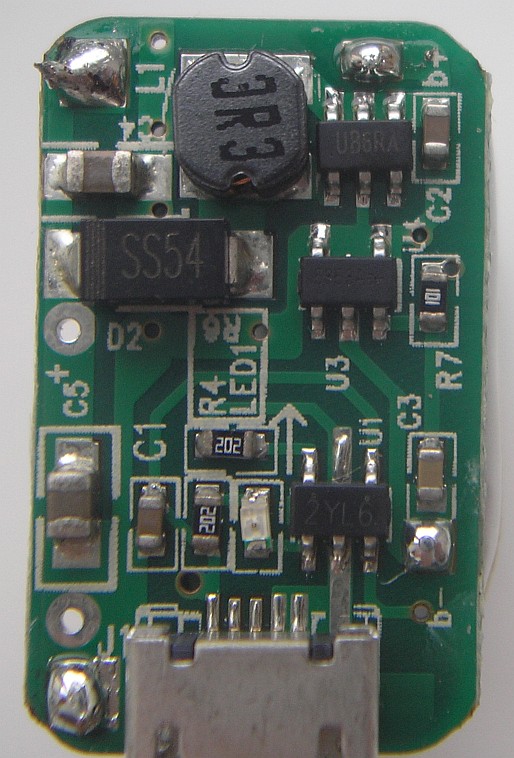

И плата контроллера-преобразователя.

Немного поближе.

И под углом.

Замерил ток холостого хода. 226мкА.

Не так-то и много, но со временем набегает не так-то и мало. Максимально сколько смогут выдержать аккумуляторы без подзаряда – это 6 месяцев (если верить написанному на аккумуляторах и измеренному мною). Поэтому рекомендация из инструкции подзаряжать каждые 3 месяца актуальна.
Реальную ёмкость аккумулятора проверю опытным путём.
Собираю всё в исходное.
Перехожу к тестированию.
Сначала аккумулятор зарядил.
При заряде загорается красный светодиод. После заряда светодиод гаснет.

При заряде потребляет около 0,5А.

К концу заряда ток потребления постепенно снижается.
Для определения реальной ёмкости мне поможет мультиметр UT61E. Прибор UT61E ОЧЕНЬ точный, плюс ко всему поддерживает связь с компьютером, что мне и нужно. Тем более, не так давно его калибровал.

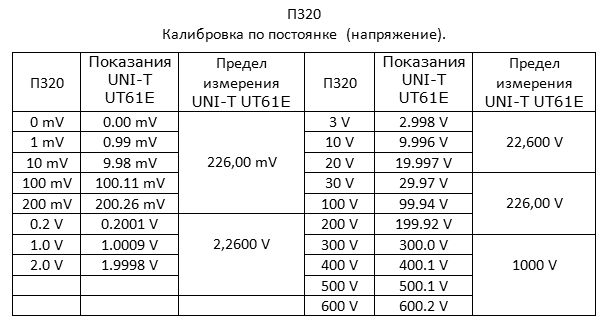

В тестируемом диапазоне (9В) у него погрешность не более 4мВ (занижает). Напомню калибровочную таблицу.


Для тестирования мне понадобится также электронная нагрузка со стабилизацией по току на LM317T.
Это всё есть.
Воспользуюсь ГОСТом.


Собираю схему.

Ток разряда выставил 80,4мА. Проверил мультиметром. В дальнейшем понадобится для расчетов.

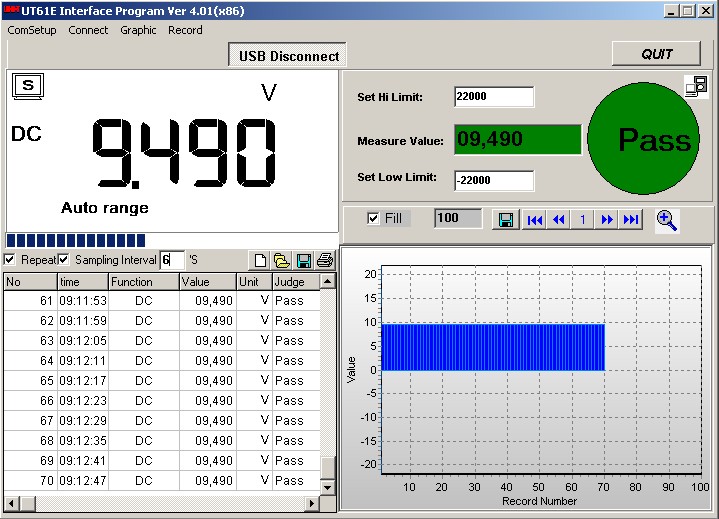

Подключаю к аккумулятору нагрузку. Вольтметр подключаю параллельно. Все показания снимаются автоматически с интервалом 6 секунд (10 измерений в минуту).

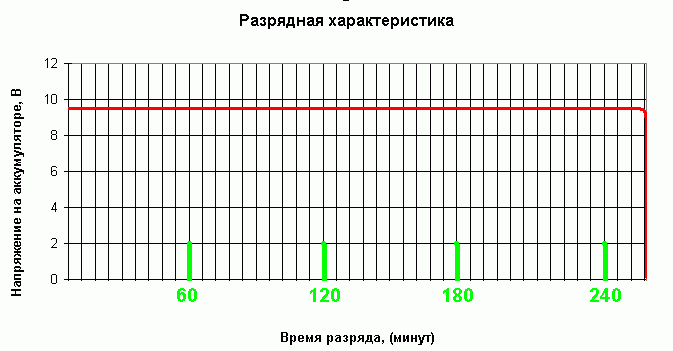

Полученные данные сохранил Microsoft Excel. В нём же построил разрядную характеристику.
Вот, что получилось.


Аккумулятор держит выходное напряжение очень стабильно вплоть до отключения.
Полученные данные легко обрабатываются.
Расчёт ёмкости аккумулятора (mAh)
I (ст)* 2587/600 (h)=80,41mA*2587/600 (h)=346,7mAh,
где
I (ст) – ток стабилизации,
2587- количество интервалов = количество замеров минус один (всего было 2588).
600 – количество измерений в 1 часу.
2587/600 (h)– время разряда в часах.
В итоге аккумулятор отдал 346,7mAh (заявлено 400mAh). Или 3,29WH (заявлено 3.6Wh). Лично я был бы рад и 300mAh. На большее и не рассчитывал. Можно сказать, был приятно удивлён. С учётом потерь на преобразователе получилось очень даже неплохо.
Что мне не понравилось.
Не понравилось то, что невозможно ни коим образом узнать, когда этот аккумулятор разрядится. Индикатора разряда нет. Он (аккумулятор) может сдохнуть в самый неподходящий момент. И этот момент предугадать невозможно.
Куда можно ставить.
Аккумулятор вставлял не в один измерительный прибор, никакого отрицательного влияния (на точность измерений в том числе) я не обнаружил.
При использовании этих аккумуляторов нивелируются недостатки девайсов с девятивольтовым питанием. Этот аккумулятор поставлю в мультиметр М890. Возможно, для кого-то смешно, что я пользуюсь до сих пор таким мультиметром. Но это мой самый любимый прибор, тем более восстановленный своими руками. (В скорости реакции звуковой прозвонки цепей он может поспорить со многими современными мультиметрами).
Других тестов не проводил. Думаю, того, что написано, должно хватить для правильного вывода.
На этом ВСЁ!
Кому что-то неясно, задавайте вопросы. С остальным – кидайте в личку, обязательно отвечу.
Удачи!
