Цена: 67.62

Обзор материнской платы каларфулл. Работает. Покупкой доволен.
Подробнеее под катом.

Ни о чем
Неоднократно в комментариях к моим обзорам муськовчане писали, мол ты смелый, раз покупаешь такие вещи из китая.
Я решил пойти дальше и собрать домашний ПК для родителей из китайской комплектухи.
Заказал материнскую плату, процессор под её сокет, оперативку и систему охлаждения.
В денежных еденицах получилось очень бюджетно. Качество, производительность и стабильность системы меня устраивают.
Сборка не создала каких либо трудностей.
Я использовал корпус, видеокарту и блок питания от предыдущего ПК.
Планирую дальше апать данную систему.
ПК
Для апгрейда системы я использовал следующие комплектующие:
Спрятал под спойлер

Материнская плата на FM2+ сокете амд с чипсетом а68 от китайского производителя
www.gearbest.com/motherboards/pp_270415.html


Процессор амд FM2 поколения Richland 760к с тактовой частотой 3.8 Ггц
www.gearbest.com/other-pc-parts/pp_333729.html


Систему охлаждения Deepcool с TVP 100w
www.gearbest.com/cpu-cooler/pp_314911.html


Оперативную память
www.gearbest.com/memory-cards/pp_327953.html


Питание осуществляется БП мощностью 400w
Видеокарта Nvidia 9600GT с 512мб памяти.

Данный обзор является первый в серии: ПК made in China.

Детали приходили с разным интервалом во времени, но мы дождались.

Мне было интересно узнать о компании и поиск показал мне вот такую статью:
mycroft.su/ru/page/o_brende_colorful
Однако!!! Я был удивлен! На словах доверие было получено, перейдем к делу!

Часть 1. Материнская плата.

Выбирал я очень долго, в первую очередь решил использовать сокет FM2+, он относительно современный и имеет обратную совместимость с FM2
Таким образом, я оставляю для себя небольшую лазейку на апгрейд.
Первоначально я хотел использовать встроенную графику, которая отлично реализуется на платформе FM2+, но потом я решил, что не следует видеокарте лежать без дела.
Еще одной предпосылкой является то, что процессоры Fm2 и Fm2+ с приблизительно равной ценой отличаются производительностью в сторону Fm2.
Использование встроенной графики заставило бы приобретать оперативную память с более высокой частотой, что является дополнительным расходом.

Вывод: удобнее сохранить дискретную видеокарту и получить большую производительность на процессоре при одинаковой цене.

Доставлялась посылка компанией СДЕК, без дополнительной оплаты за доставку.
Доставка заняла 25 дней.

Фото посылки

Упаковка и комплектация


Вот так пёстро выглядит коробка с материнской платой.


На одном из углов располагается блок с характеристиками
на китайском

На задней части коробки информация более развернута

Прочесть можно, но я думаю на этом не стоит заострять внимание.
В углу ссылка на офф сайт.

Прямая ссылка на данную материнскую плату на сайте производителя
en.colorful.cn/product_show.aspx?mid=102&id=328#dark

Комплект поставки очень скромный.
*СD диск с драйверами.
*Один кабель SATA
*Инструкция на китайском
*Задняя панелька.

Набор фото




Кабель так и лежит в коробке, я оставил свои.

Предмет обзора находился в антистатическом пакете

Который находился на вспененной подложке


Компоненты платы, оставили отпечатки на упаковочном материале.


Характеристики

Чипсет AMD A68H chipset
Процессоры FM2/FM2+ AMD APUs(TDP:100W)
Оперативная память 2 слота,поддержка DDR3 два канала 1066/1333/1600/1866(OC) /2133(OC) MHz
Слот видеокарты 1 PCIE2.0/3.0 X16 t
Интерфейсы 2xPS2 port;
1x (VGA+ HDMI) ports;
4xUSB2.0 ports;
1xRJ45 1000M LAN;
3 audio ports;
2x9pin USB2.0 header,
1x19pin USB3.0 header,
Дополнительные слоты 1*PCIEX1
SATA порты 4*SATA3.0 6Gb/s ports, поддержка RAID0、1、10,AHCI
Биос SPI ROM 64M FLASH/4M
Питание 5 phase power supply,support 100w processors
Мониторинг CPU Fan speed Controlled,SYSTEM Fan speed Monitoring,CPU Temperature Monitoring,System Temperature Monitoring,and Voltage monitoring
Сеть RTL8111G 1000M LAN
Аудио ALC662 6-CH audio chipset
Размер 180*215mm mATX
Прочее Colorful Netlive4.0,PXE

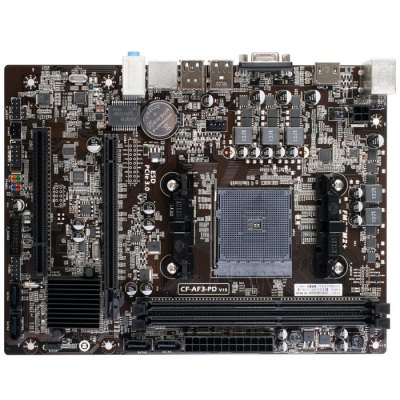

Внешний вид

Форм-фактор Micro ATX: размер 180*215mm
Крепится на 4 винтах к стенке системного блока.

Плата изготовлена в строгом и скромном стиле.


Пайка компонентов на твердую 5: все аккуратно и красиво.


Разработана материнка в Тайване, изготовлена в Китае.


Очень долго колесил интернет в поисках подобной от асус или гигабит, уж очень похожа по качеству, но не нашел.

Заметно, что инженеры прилагали достаточно усилий при компоновке платы. Установленные компонены не мешают друг другу, но есть один минус: на задней панели отсутствуют разъемы USB 3.0.
Я считаю, что нет нужды в таких разъёмах на задней панели — они нужны спереди, НО! получается, совсем нет готовых к использованию разъёмов USB 3.0
Вопрос решаемый, я заказал USB 3.0 на переднюю панель, благо есть соответствующий разъем.


Сокет FM2+ прикрыт наклейкой

Мощная база для крепления системы охлаждения

Которая усилена с обратной стороны пластиковой вставкой.

Питание материнской платы осуществляется по схеме 24+4pin


Обязательным условием для выбора материнской карты было наличие твердотельных конденсаторов(тут обещают японские).

Центральный процессор снабжает энергией 5 фазная система питания, которая допускает установку ЦП с TDP до 100w.
Что такое TDP?
TDP — величина, показывающая, на отвод какой тепловой мощности должна быть рассчитана система охлаждения процессора или другого полупроводникового прибора.
Ссылка на полную статью

Пространство около сокета не имеет высоких элементов и разъемы оперативной памяти удалены на достаточное расстояние, что позволяет установить массивный радиатор с куллером, как и планируется.


Материнская плата имеет два разъёма для куллеров: один 4pin для ЦП, а второй 3pin. Оба подписаны


Для установки оперативной памяти DDR3 имеется два слота, поддерживается частота до 2133 мгц включительно.

Слоты для плат расширения представлены разъемами PCI Е. 3.0 x16 и PCI E. х1 + разъём для установки СОМ порта.


Рядом с батарейкой биоса располагается 3 контакта и джампер, для сброса на заводские настройки.

Очень мне пригодилось, сбрасывал несколько раз.
Чипсет прикрыт радиатором

Рядом с ним расположены 4 разъема SATA3.0

Такое попарное расположение под разным углом даёт значительную степень свободы для установки накопителей.

За звук отвечает контроллер realtek ALC662

Уголок аудиосистемы отделен от остальных компонентов дорожкой для исключения наводок и помех.

За доступ в сеть несет ответственность контроллер realtek 8111g


При установке в корпус у меня возникли дополнительные вопросы по распиновке этих разъёмов.

Нужно было подключить кнопки и лампочки правильно на корпусе.На предыдущей материнке все было подписано. Выручила инструкция.

USB 2.0 с передней панели подключить было не сложно

Разъём для подключения USB 3.0 на передней панели.

Панель для подключения внешних устройств


Перед установкой материнки я подготовил корпус: снял все и почистил.

Особое внимание уделил блоку питания, с момента покупки его не обслужиливал, а тут сама ситуация предрасполагала к чистке.
И не зря, 5 лет там осаждалась пыль.

Примерил ''башню''

Высота почти 16 см

Вот так это все выглядит на месте

Запускаю.
BIOS
Для входа в биос нужно нажать DEL
Приветствует такая красота, думаю: ну все, вилы!

Жмакаю на первую строчку

Вот так то лучше

Биос имеет 7 основных вкладок.
* Главные
*Расширенный
*Чипсет
*С.Oclock (оверклокинг)
*Загрузка
*Безопасность
*Сохранить и выйти

Пробегусь по вкладкам.
Раздел Расширенный.

Первая вкладка позволяет выбрать метод доступа в сеть на уровне биоса.
Вторая вкладка расскажет о состоянии пк

Третья вкладка позволит настроить выход ПК из сна или включиться.

Режим сна для ACPI

Конфигурация ЦП и легкие настройки.

Конфигурация канала SATA ( нужный режим AHCI )

Конфигурация USB

Конфигурация последовательного порта

Раздел Чипсет
Имеется доступ к южному и северному мостам

Северный мост отвечает за выбор графического ядра( внутреннее или дискретное + двойной режим.)

Южный мост

Раздел овеклокинг
Самый интересный.

Все настройки держу на авто, но можно и вручную.

Получаем вот такую картину

Можно выбрать частоту для оперативки

Такая табличка при выборе ручной настройки оперативки

Раздел Загрузка

Имеются подсказки для правильного выбора.
Можно выставить приоритеты для выбора устройства загрузки.
И отдельно установить приоритеты для загрузки с того или устройства, будь то юсб флешка или hdd\ssd.
Раздел Безопасность
Тут можно установить пароль.

Раздел Сохранить и выйти

Без комментариев.
Подробности по производительности системы, температурные данные и прочее в следующей части, которая будет об процессоре и его охлаждении.

Интересный казус, загрузка в режиме уефи не происходит, пришлось сбрасывать биос. При выборе режима загрузки ОС win 8 ПК тоже не стартует.
Работает? Не трогай — фраза моего Папы. Эксперименты прекратились.
Овеклокингом заниматься не планирую. Система отлично и стабильно функционирует.
Загрузка ПК не занимает много времени.

НО! Если вы приобретете, то рекомендую после первоначальной настройки поставить обратно китайский язык и потом уже сохраняться. Возможно я преувеличиваю, но с таким вариантом у меня все шло гладко.

После сброса биоса ОС может не стартовать. Это решаемо. Нужно поставить правильную дату в биосе.
п.с сброс осуществляется на отключенном от сети ПК+ перестановка перемычки очистки биоса и удержание кнопки включения в течении 10-15 сек.

Итог:
Плюсы:
+Качественная сборка.
+Не забыли положить диск с драйверами.
+Удобная компоновка платы.
+Есть русский язык в биосе.
+Удобное расположение разъёмов Sata
+Маленький размер
+Отличная подсистема питания
Минусы:
— Отсутствие ЮСБ портов версии 3.0 на задней панели.
— Не грузится в УЕФИ режиме.

Нейтрально: Инструкция на китайском, но понятная.

Вывод: покупкой я доволен и рад, что довольны родители. ПК отлично функционирует и быстро. Температурные значения меня устраивают.
Зачем взял из китая? Для меня уже это норма. Доверие оправдано опытом. Цена?
Да, можно было бы и купить в местном магазине. Купил за такую же стоимость. Но, есть кэшбэк. Получилось выгодно.
К покупке не принуждаю, но брать можно, проверил лично! Качество на высоте. С процессором и охлаждением получилось больше выгоды, об этом в следующем обзоре.

Компания Colorful оправдала моё доверие.

Спасибо за просмотр.

Буду рад увидеть ваши оценки и комментарии. Обзор не простой для меня, советы очень помогут.

Бонус! Скрины из Wot




Установлен полный комплект модов+ хвм, что отнимает фпс. Иногда есть просадки до… 70-80.
Без модов стабильно 100+

П.С. Работает уже месяц
