Небольшой обзорчик рации.
Забегая вперёд, скажу, они мне понравилась.
Более подробно, ниже.

Упаковка, комплектация,
Рация поставляется в картонной коробке не с самой выразительной полиграфией. На лицевой стороне фото самой рации.
На фронтальной боковой стороне, наклейки. На них указана модель, выходная мощность, рабочая частота, серийники совпадающие с номерами радиостанций.



В коробке нас ждет :
2 х радиостанции
2 х батареи
2 х антенны
2 х зарядных устройств
2 х клипсы
2 x темляка
2 x гарнитура
1 х Руководство(Английском)
Всё это в целлофановых пакетиках сложено по лоткам из прозрачного пластика.



Внешний вид

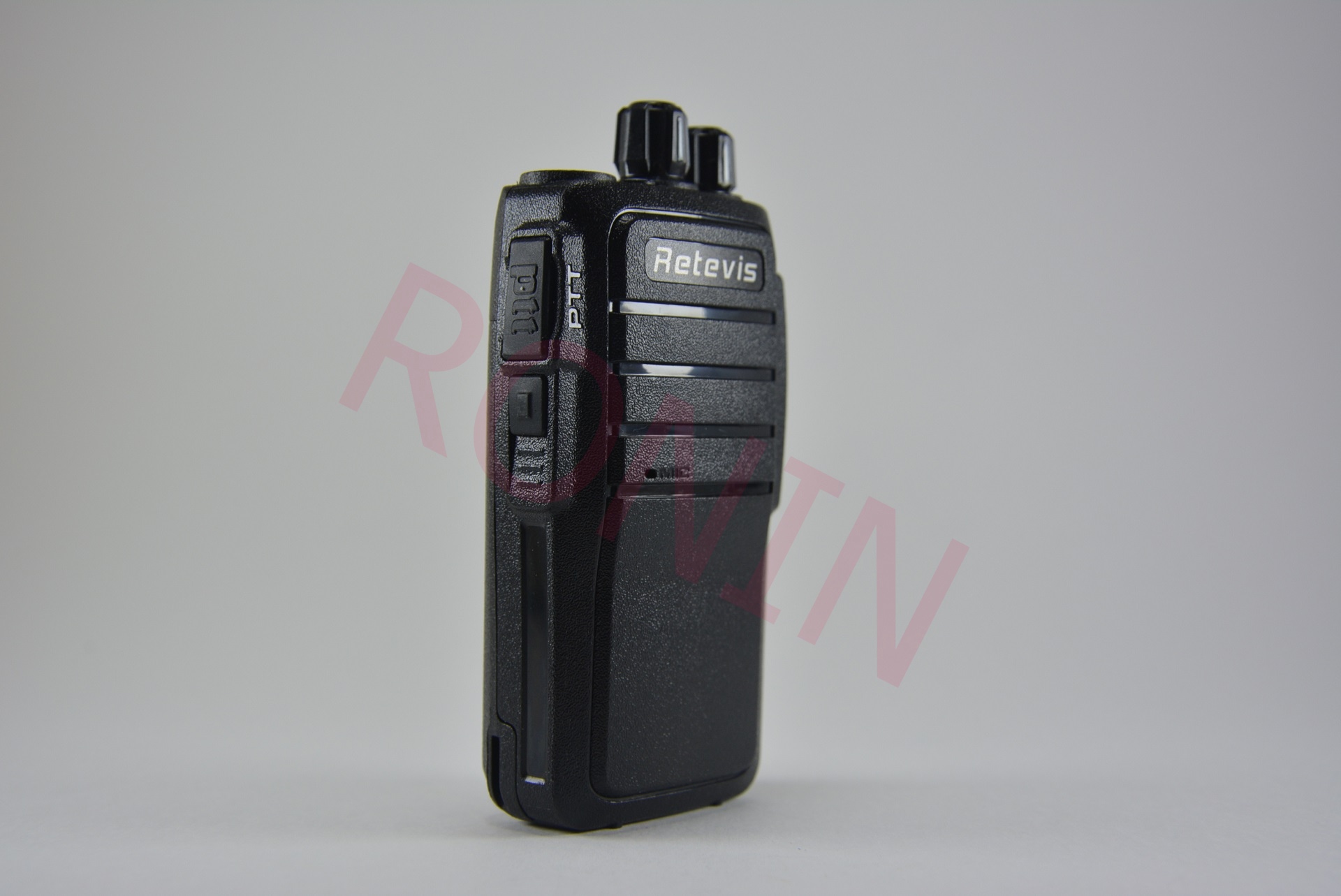

Радиостанция:
Корпус RT21 выполнен из черного жесткого текстурированного пластика. Все части прилегают плотно друг к другу, зазоры минимальны. Пластик достаточно прочный, не царапается. Заявлено, что с высоты падения 1 метра, продолжит работать. Проверять я не решился, просто жалко. Но разборка показала, что в этом заявлении есть правда, и об это ниже.
Лежит в руке радиостанция удобно, нет ощущения обмылка способного выскользнуть из руки при первом удобном случае. Кнопки управления нажимаются четко и с характерным щелчком. На передней панели находится динамик и микрофон.



Не верхнем торце располагаются органы управления. Справа ручка включения она-же регулировка громкости. В шумном помещение думаю проблем не будет, громкости хватает за глаза. Далее переключения каналов, здесь их 16. Индикатор приёма/передачи/программирования. Разъем для подключения антенны.
Переключать каналы удобно. При этом может идти голосовое подтверждения, как на Английском так и на Китайском, номера канала. Цифры мелкие и не заметны. Конечно могли и выделить белой краской.

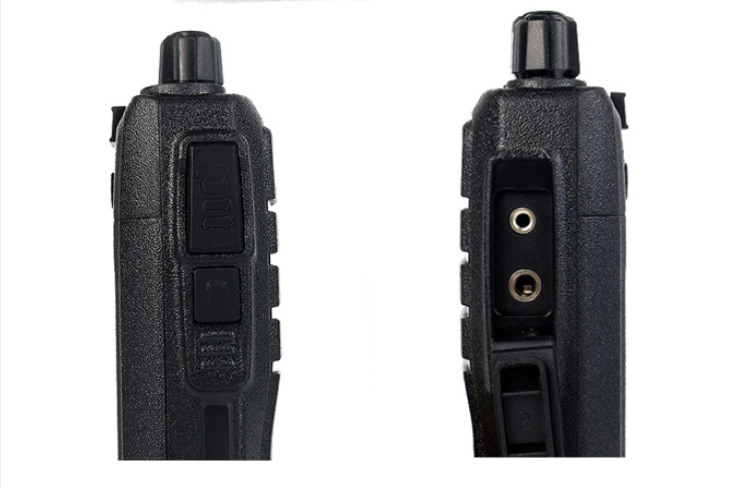

Слева находятся клавиши выхода на передачу, которая выполнена из резины и программируемая кнопка. Справа под резиновой заглушкой находится разъем для подключения внешней гарнитуры или кабеля для программирования.



У дополнительной кнопки есть пять программируемых режимов:

1. Бездействие-при нажатие ничего не происходит.
2. Монитор — на время удержания, отключается шумодав.
3. Сканирование — сканирует выделенные каналы. Допустим обозначили 1,2,3,4,5 каналы. Становитесь на 6, включаете сканирование, и все 5 каналов постоянно отслеживаются. Сигнал появился, вы его приняли.
4. Скремблер — шифрование разговора. Само собой разумеется, что это самый простой скремблер, но все же повысить безопасность своих разговоров вы сможете.
5. Сигнализация — в канал и динамик выдаётся сирена.

Полностью собранная станция с аккумулятором, антенной, темляком и клипсой весит около 209 грамм.



Темляк, клипса
Бесполезность первого очевидна. Место для его крепления, просто отсутствует. Можно в теории за клипсу, но как-то не по фэншую. Клипса сама из пластика, часть которая крепится к рации, металлическая. Уши крепления пружины, достаточно толстые 3.5мм.



Аккумулятор, блок зарядного:

Аккумулятор сделан из толстой пластмассы. Вес 64 гр. С коробки напряжение было 3.7v. Указанная ёмкость 1300 mAh, ну мы то знаем, доверяй но проверяй.



Начинка не удивляет, и хорошо, что сильно не расстраивает. Li-ion стоит меньшего размера, чем предусмотренное место. В теории, можно поставить более ёмкий элемент. Свободный размер 70*40*10, а это означает, что можно всунуть элементы от народного BAOFENG UV-5R, и получить 3600 mAh ( в теории). После замера ёмкость получилась 1545, ток разряда был выставлен 700 мА. Это больше чем заявлено.



Зарядный стакан обратноходовый понижающий преобразователь с обратной связью по вторичному напряжению. Было бы странно увидеть там что-нибудь другое. В стакан можно вставить аккумулятор и без радиостанции. Светодиод служит для индикации. Красная, если зарядка идет, а зеленая, если завершена. Ток заряда на севшем акуме 280 мА, и постепенно к завершению падает до 140. Как плата защиты батареи заблокировала заряд, потребление 0 мА и загорелся зелёный светодиод.



Способ зарядки предоставлен в трёх вариантах:
1. Зарядный стакан от 220в ( именно это на обзоре)
2. Зарядный стакан от USB
3. Зарядка без стакана, разъём micro USB встроен в аккумулятор+автомобильное зарядное. Скорее всего при изготовлении третьего варианта, и используется свободное место в корпусе.

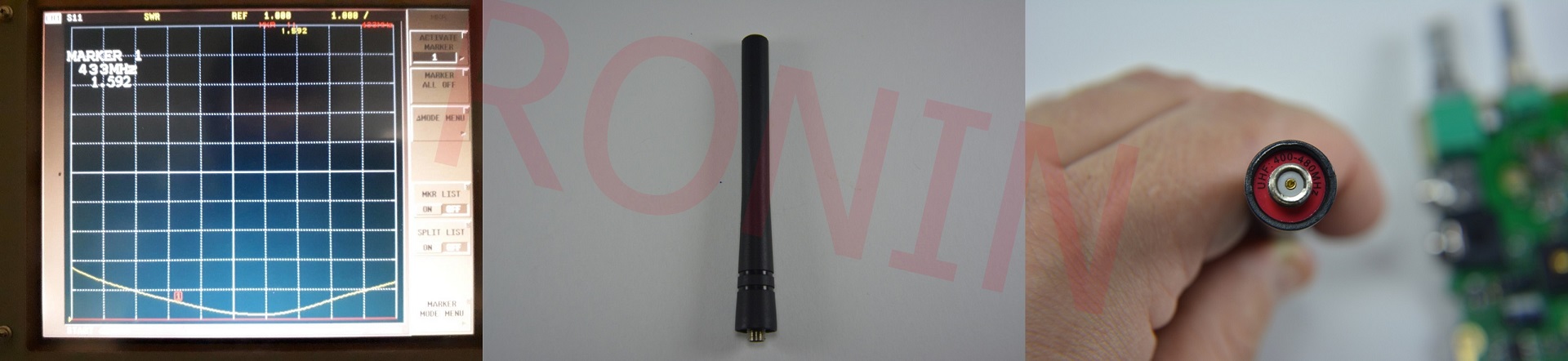

Антенна и КСВ.
Гибкость, не её сильная сторона, длина составляет 105 мм. Внешне не очень, но по характеристикам откровенно говоря удивила.
Она прекрасно работает на заявленных частотах 400-480 МГц.


Выходная мощность
В таблице приведены данные измерения выходной мощности и потребление при передаче. Аккумулятор полностью заряжен.



Да, да, да, это не ошибка. В верху частотного диапазона, предполагаю идёт рассогласование в станции, именно этим и обусловлено высокое потребление.
Потребление
Рация потребляет 70 мА при активном приёме. Когда переходит в режим ожидания, то скачет 10-40 мА. Связано это с включением и выключением приёмной части (сделано для экономии питания).

Инструкция:
Инструкция только на английском языке. Есть и не точности, VHF: 134.000-174.000MHz, эти частоты не заявлены продавцом, и не работают в радиостанции как на приём, так и на передачу. Зашить их получается, но об этом ниже.




Разборка.

Станция собрана добротно. Естественно, о попадании с ней под сильный дождь, речь не может идти. По периметру корпуса и сверху, там, где находятся регуляторы, нету резиновых уплотнителей предотвращающий попадание влаги внутрь корпуса. Впрочем, она не заявлена как защищённая от пыли и влаги. Снаружи и изнутри корпус отлит достаточно качественно и сам по себе толстый. В углах нижней части, толщина достигает 4 мм. Остальная толщина ~2.8-3мм. Именно это даёт надежду на целостность и работоспособность после падений. Ну и конечно, точно так, как батон падает маслом вниз, так и любой предмет упадёт слабым и не защищённым местом.


Шасси радиостанции выполнено из литого алюминия.



На плате не значительно присутствуют неотмытый флюс.
Основные элементы:
1. Усилитель ВЧ (BK4832)
2. Выходной полевой транзистор
3. Приёмник (ВК 4811)
4. Стабилизатор питания
5. Усилитель НЧ
6. Память
7. Контроллер
Принадлежность одной из микросхем, не установил.



Версии плат меняются. Старые проблемы исчезают, и возможно появляются новые. Если сравнить версии, то изменения видны сразу. Моя ревизия 1.3, на фото предоставленном менеджером 1.8




Программирование:

Стандартной программой без проблем меняется всё, что предусмотрено.
CHIRP даёт всё то-же самое, но плюс Root.
Мы можем зашить частоты от 127 до 525 MГц. Они прекрасно остаются в памяти, но на этом и всё. При попытки передачи или приёма на частотах ниже или выше заявленных ( 400-479 МГц), рация не работает не на приём, не на передачу. Параметры записанные в контроллер, не совпадают с нашими желаниями.



Заявлено и возможность установки выходной мощности Low / High. Мы видим только смену в в чипе памяти. По факту она не изменяется.

Теперь по пунктам:
Time-out timer - длительность передачи в секундах
TOT Pre-alert- установка оповещения. За сколько секунд до отключения передачи, вас проинформирует звуковым бипом.
Squelch Level- уровень шумодава
Voice- выбор языка голосового оповещения
Battery Sever- экономия потребления батареи в режиме ожидания
Scrambler- скремблер
VOX- включение передачи звуком. Как и везде, почти бесполезная штука, чутьё желает быть лучше.
VOX Gain- чувствительность. Особой разницы не заметил.
PF1 Key Function- выбор функции на дополнительную кнопку.



В некоторых станциях, можно сменять режимы и без шнурка, путём нажатия нажатия и удержания определённых кнопок на определённом канале при включении. Тут это предусмотрено, но или я не все действия делаю правильно, или всё таки не работает. То есть, при выше описанных манипуляций может быть звуковой бип, или мигание светодиода и т.д., но ничего не меняется.

Проверка на дальность.
Вот и подошли к одному, если не к главному, то точно интересному пункту в обзоре.
Одна из станций, всегда находилась в панельном доме на 5 этаже. Фото пронумерованы.

В условиях города:
1. Почти 1 км. Слышимость чёткая и разборчивая. Иногда небольшие помехи, не влияющие на разборчивость.
2 1.5 км. Слышимость с значительными помехами, приходиться вслушиваться. Место находиться в низине.
3 1.4 км. Слышимость чёткая и разборчивая. Помехи присутствуют постоянно. Место станции: на улице возле подъезда.


Почти за городом:
4 5 км. Слышимость чёткая и разборчивая.
5 6.7 км. Слышимость чёткая и разборчивая. Помехи присутствуют постоянно. Место находиться на возвышенности
6 7.1 км. Даже с открытым шумодавом, ничего не слышно.



Итог:
Даже не смотря на косяки, станция мне очень понравилась. Сравнивать с другими рациями такого уровня и такой ценовой категории, не приходилось. Возможно из-за этого, мне она пришлась по душе.

К плюсам отнесу:
Добротный и прочный корпус. Отличная антенна. Универсальность выбора зарядного исполнения. Наличие скремблера. Громкость и разборчивость.
К минусам:
Не работает установка слабой выходной мощности. Нет минимальной защиты от влаги. Цифры каналов не прорисованы. VOX по прежнему никакой.
