Многофункциональный DDS генератор сигналов произвольной формы RUIDENG JDS6600 15 МГц.

Цена: 64,35 $

Перейти в магазин

Сегодня хочу представить вниманию читателей обзор генератора сигналов произвольной формы JDS6600.
Данная модель генератора способна выводить информацию на цветной TTF дисплей 2,4 inch, выдавать сигнал на два независимых канала частотой до 15 МГц синусоидальной, прямоугольной, треугольной формы и частотой до 6МГц сигналов CMOS/TTL логики, импульсов и сигналов произвольной формы с размахом от 0 до 20 Вольт, имеет вход для измерения частоты, периода, длительности, скважности. Прибор позволяет изменять фазу сигнала от 0 до 359,9 градусов с шагом в 0,1 градуса, смещать сигнал от -9,99 до + 9,99 Вольт (в зависимости от амплитуды сигнала). В памяти генератора прописаны 17 стандартных сигналов, а так же имеется возможность редактировать (создавать/рисовать) необходимую форму сигнала и записывать в 60 ячеек памяти.
Генератор много чего может и, как радиогубитель средней руки, вряд ли всем буду пользоваться.
В линейке генераторов JDS6600 пять модификаций прибора с диапазонами частот – 15 МГц, 30 МГц, 40 МГц ,50 МГц и 60 МГц. В обзоре младшая модель – 15 МГц.
За подробностями приглашаю под кат.
Начну, пожалуй, не с красивых картинок, а с фотографии, которая дает представление о настольном или полочном рабочем позиционировании генератора с указанием габаритных размеров и таблицы с характеристиками всей линейки генераторов серии JDS6600. Таблица взята из мануала.



Мануал на русском языке можно изучить и скачать здесь.
Габаритные размеры в мануале немно другие, но один-два миллиметра роли не играют.
Приехал прибор в неказистой коробке, которую почта/таможня слегка повредила, но к содержимому отнеслись с почтением – все цело и ничего не потеряли.

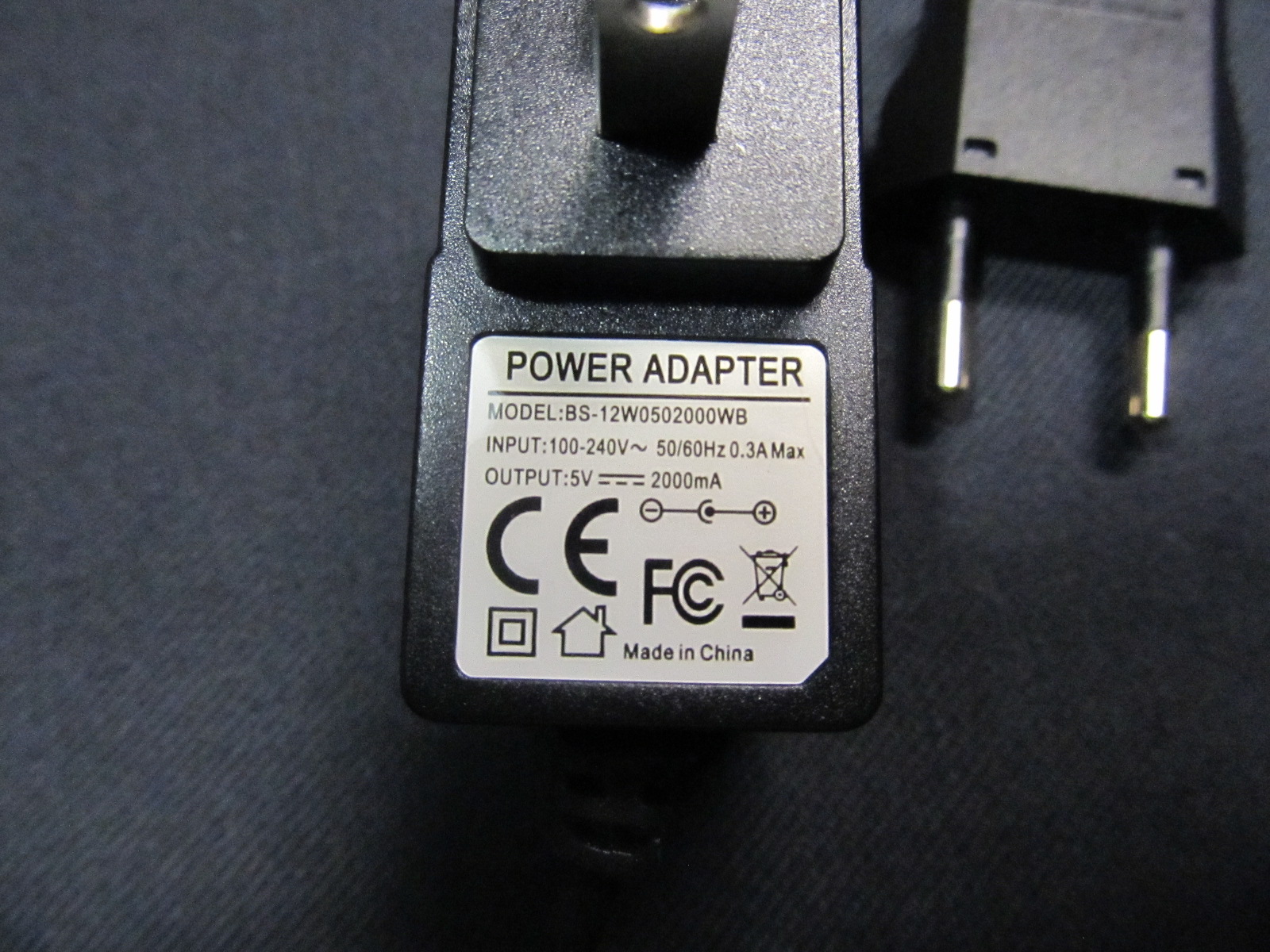

Комплект состоит из генератора, блока питания 5 Вольт 2 Ампера с заграничной вилкой, весьма приличного сетевого переходника, диска с ПО, кабеля для подключения к ПК и двух шнуров BNS-крокодилы. Генератор был замотан в пупырку, а все остальные составляющие упакованы в индивидуальные пакеты.



Подключение по USB в качестве источника питания тут не предполагается и потому БП с обычным штекером 2,1*5,5*10 мм. Но позже мы попробуем запитать генератор от другого БП, чтобы выяснить ток потребления на случай питания от Powerank.



Кабель USB тип A — USB тип B для подключения генератора к ПК длиной 1,55 метра.



Шнуры BNS-крокодилы длиной 1,1 метра, с гибкими проводами, припаянными к крокодилам.

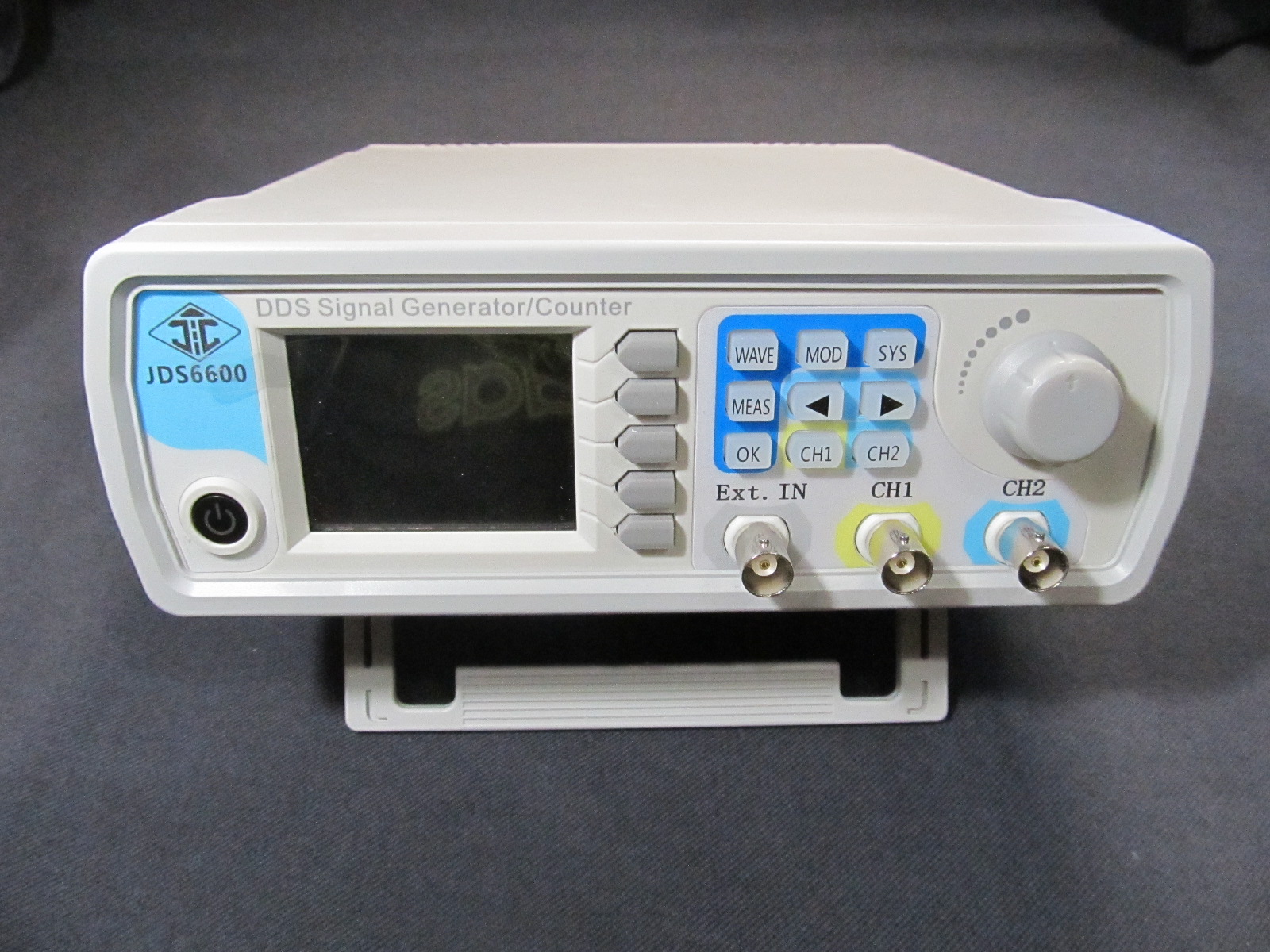

Ну, и собственно, виновник обзора в разных ракурсах.
На передней панели расположились кнопка вкл/выкл, экран, ряд серых кнопок справа от него для управления параметрами сигнала, выбора режимов измерений и модуляции, кнопка WAFE выбора вида генерируемого сигнала, MOD активации режима модуляции, SYS системных установок, MEAS выбора режима измерений, стрелки выбора разряда значения частоты и т.д., кнопка ОК для подтверждения кучи всего и включения/отключения двух каналов, СН1/2 кнопки включения/выключения каждого канала, энкодер, измерительный вход и выходы двух каналов.
На тыльной стороне TTL коннектор, разъемы USB и питания, наклейка с наименованием модели и модификации 15М (15МГц), вентиляционные отверстия.



На боковых гранях кроме вентиляционных щелей ничего интересного. Верхняя крышка глухая.



Снизу четыре пластиковые черные ножки, к сожалению скользящие по столу, и откидывающаяся подставка для удобства.



Ножки потом, пожалуй, заменю нескользящими.
Вес генератора 542 грамма и большую часть видимо весит сам корпус.

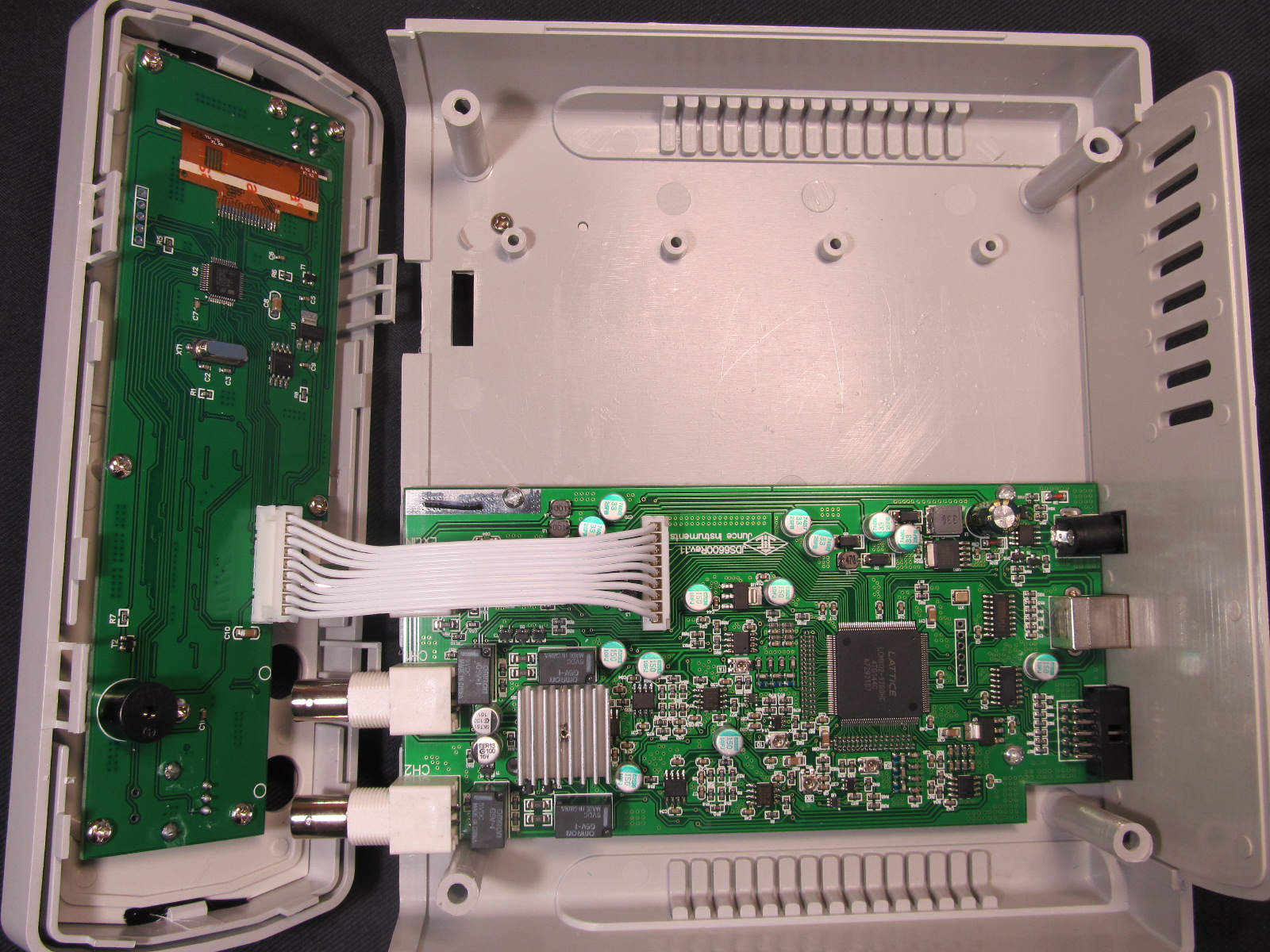

Заглянем внутрь. Для этого откручиваем четыре длинных самореза снизу, отщелкиваем пластиковой картой переднюю панель, снимаем верхнюю часть корпуса и перед нами внутренний мир генератора.



Как и предполагал, места внутри предостаточно. Блок питания легко бы мог поместиться внутри корпуса, но видимо на его внешний вариант есть свои причины.
Платы соединены шлейфом, разъемы которого плотно сидят в гнездах.
Плата генератора чистая, будто и не пачкали флюсом.

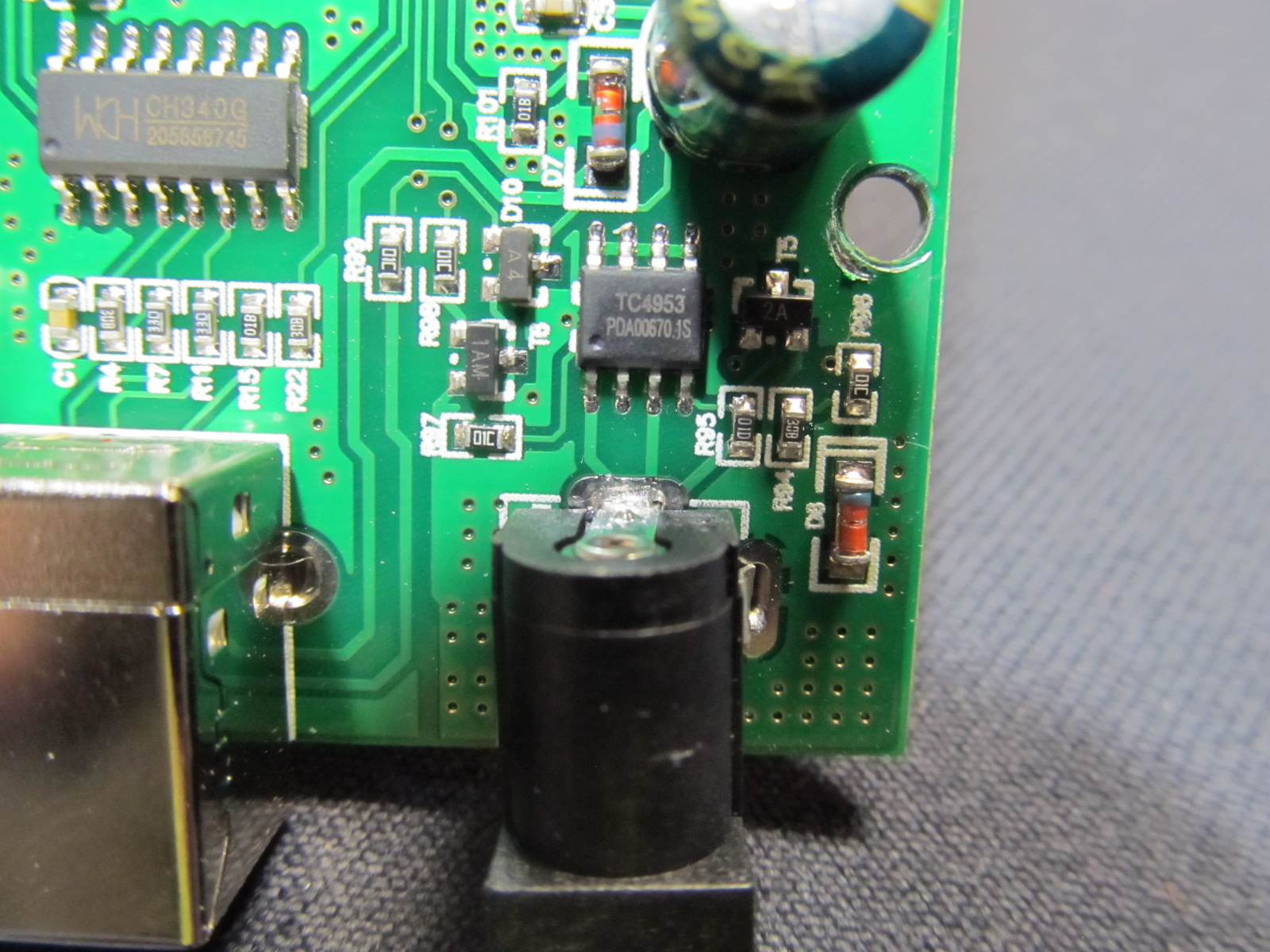

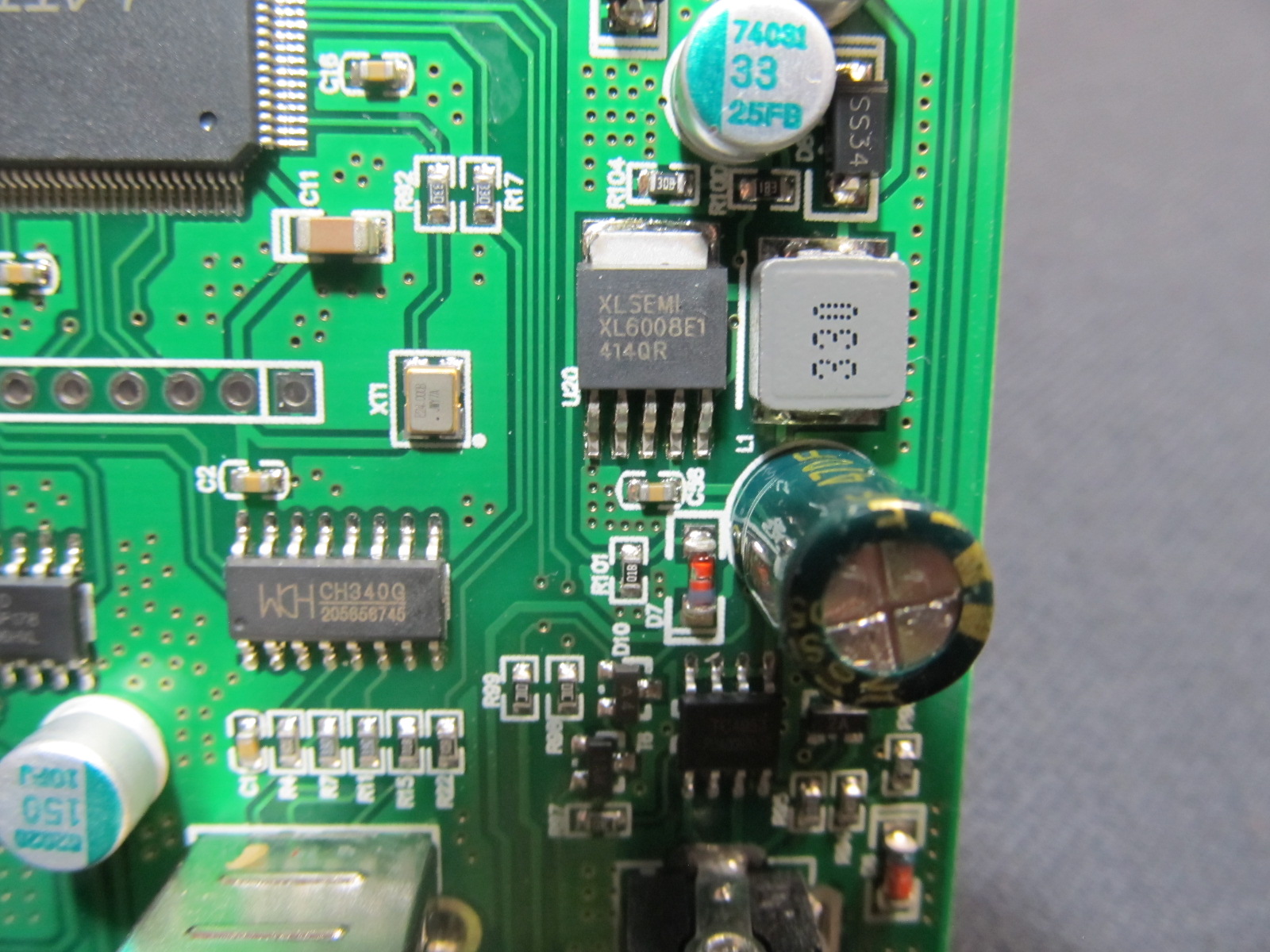

При первом приближении на плате видим, что компонентов довольно много. Из выдающихся – чип мозговой деятельности фирмы Lattice, релюшки Omron, небольшой радиатор, логотип, наименование производителя и модели с ревизией – JDS6600Rev.11. Номер ревизии дает основание полагать, что производитель основательно занимается моделью, постоянно ее совершенствуя.
За мозговую деятельность отвечает программируемый чип LCMX02-1200HC-4TG144C.



Остальное уберу под спойлер.

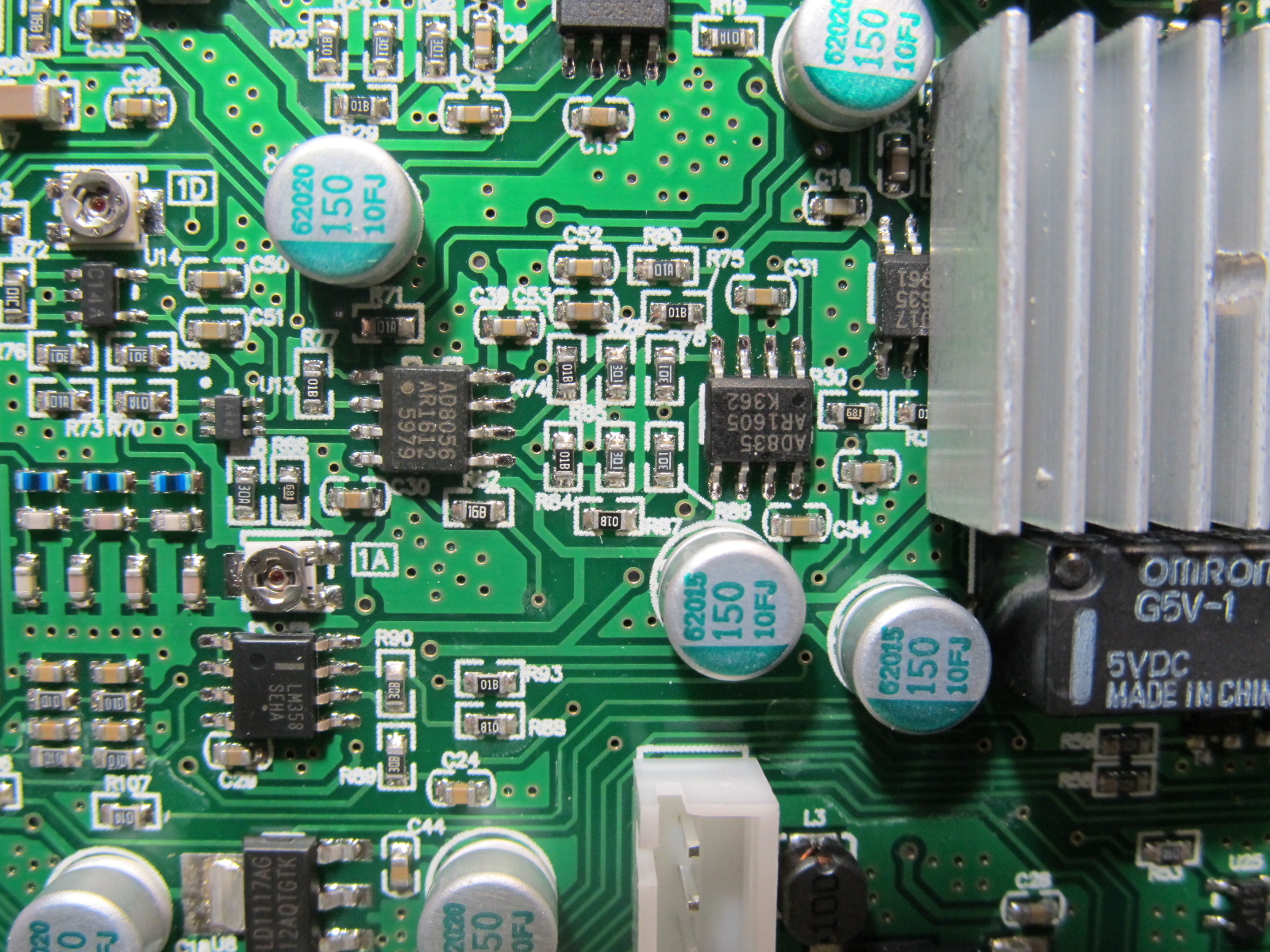

Чуть подробнее остановлюсь на компонентах скрытых под радиатором. Это пара высокоскоростных усилителей LM7171.



Радиатором их накрыли без термопасты, может и не критично, но при сборке ее добавил.
Плата управления вмещает куда меньше элементов. Следы флюса только в местах ручной пайки кнопки вкл/выкл, энкодера, шлейфа дисплея и разъема.



Кнопки тут вполне себе механические и должны служить долго.



Переходим к сути устройства.
Включение генератора сопровождается сообщением на экране о выборе языка – китайского или английского, процессе загрузки, модели, номере партии. Загрузка длится буквально 1-2 секунды.

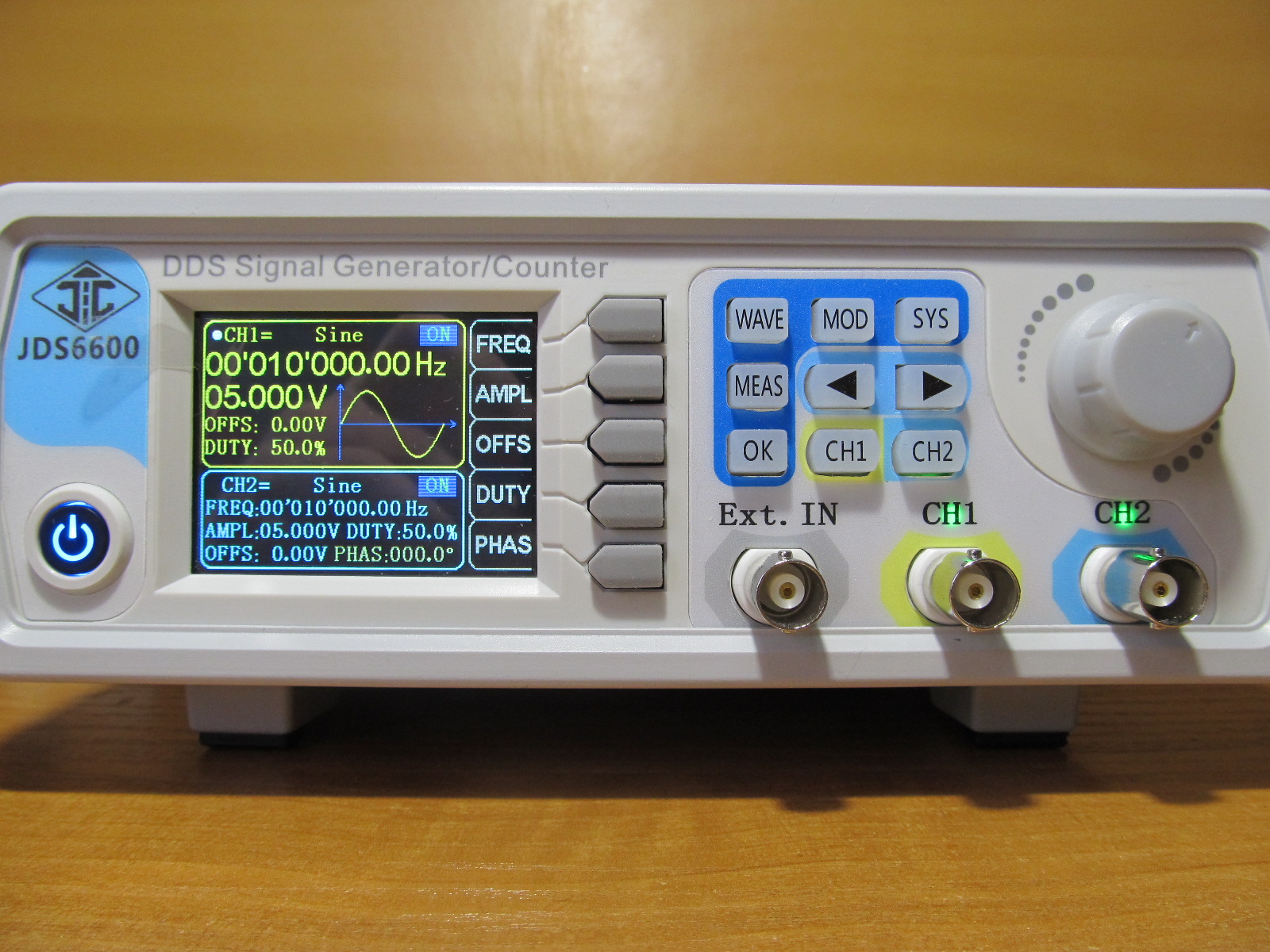

Сразу после загрузки на экране появляется информация о предустановленных сигналах подаваемых на оба выхода генератора. Об активности выходов генератора свидетельствует надпись ON на экране и свечение зеленых светодиодов над разъемами выходов. Выключить оба выхода сразу можно нажатием кнопки ОК или по отдельности каждый канал кнопками СН1/2.
Информация о параметрах сигналов на каналах идентична для первого (верхнего) и второго (нижнего) каналов за исключением изображения формы сигнала.



В целом на освоение генератора уходит не так уж много времени, назначение и смысл кнопок интуитивно понятно. Описать словами так, чтобы было понятно читателям сложнее, чем пользоваться в реальности. Посему воспользуемся картинками из манула.
Еще раз о назначении органов управления, отображения информации.

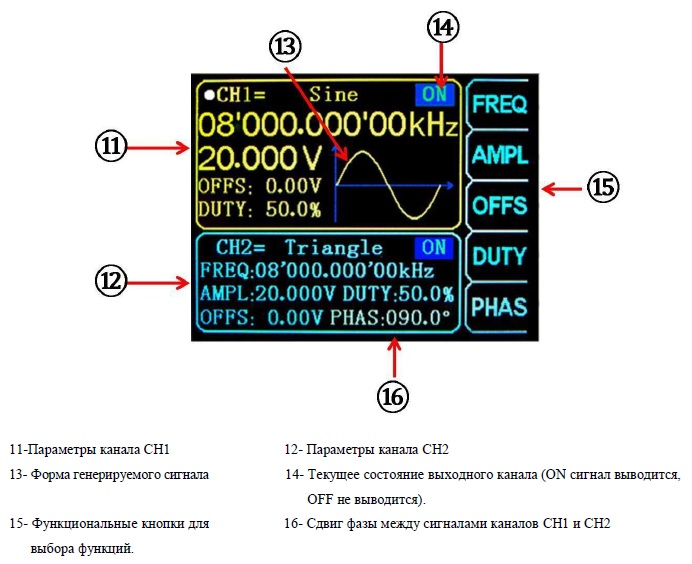

Суть отображаемой информации и кнопок справа от экрана.



Назначение функциональных кнопок

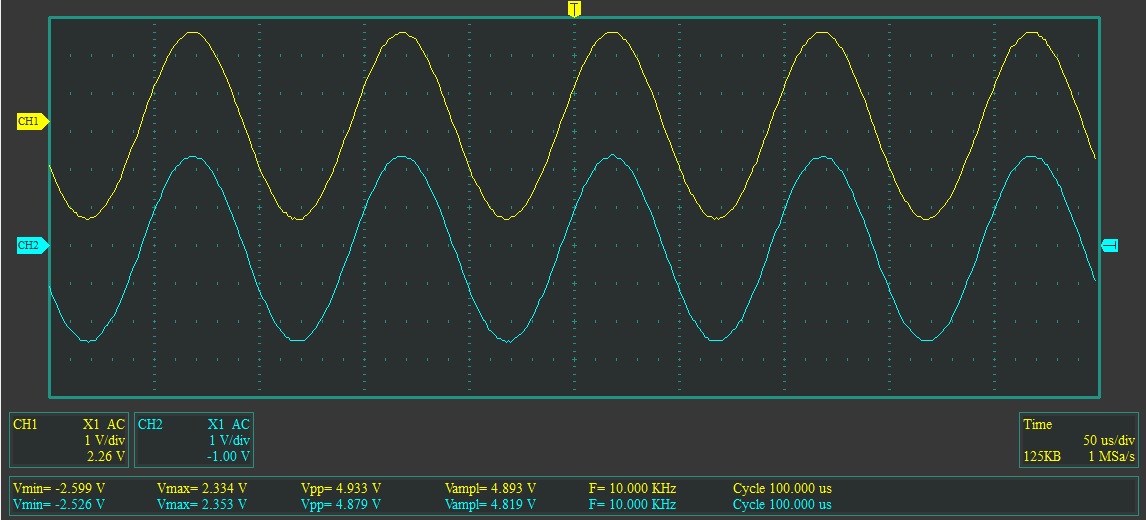

После включения на двух выходах по умолчанию присутствует синусоидальный сигнал частотой 10 кГц, размахом 5 Вольт, заполнением 50%, смещением 0 Вольт и фазовым сдвигом между каналами 0 градусов. Серыми кнопками справа эти параметры меняются и рассказывать тут особо нечего. Выбрали нужный параметр, далее кнопками со стрелками выбрали разряд изменяемого параметра и энкодером меняем значение.
Наибольший интерес вызывают кнопки WAFE выбора вида генерируемого сигнала, MOD активации режима модуляции, SYS системных установок, MEAS бора режима измерений.
При нажатии на кнопку WAFE на экране появляется следующее изображение и становится доступен выбор формы сигнала.



К серым кнопкам привязаны 4 основных сигнала (синусоида, меандр, импульс, треугольник) и произвольная форма, прописанная в первой ячейке памяти, зарезервированной для этого.
Гораздо большее количество сигналов можно выбрать, вращая ручку энкодера. Этот способ дает возможность выбрать:
17 предустановленных сигналов – Sine, Sguare, Pulse, Triangle, PartialSine, CMOS, DC, Half-Wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exp-Rise, Exp-Decay, Multi-Tone, Sinc, Lorenz
и 15 произвольных сигналов Arbitrary. С завода эти 15 ячеек пустые, в них ничего не записано – на выходе 0 Вольт, 0 Герц. Их заполнение рассмотрим после установки ПО.
В мануале идет речь о амплитуде сигнала и ее регулировке от 0 до 20 Вольт. На самом деле о регулировке амплитуды можно говорить только для отдельных сигналов, в основном речь идет о размахе.

Синусоида размахом 5В (на генераторе ampl 5V, осциллограф показывает значение размаха, хоть и пишет про амплитуду).



Меандр 5В (на генераторе ampl 5V, осциллограф показывает значение размаха, но пишет про амплитуду).



Разницы между Sguare и Pulse на осциллограмме не заметил. До тех пор не видно разницы пока не начнешь менять коэффициент заполнения DUTY. DUTY меняется только в Pulse, в режиме меандр Sguare коэффициент заполнения меняется только на экране генератора — на осциллограмме это никак не отражается.



Треугольный сигнал (на генераторе ampl 5V, осциллограф показывает значение размаха, но пишет про амплитуду).



Следующий сигнал Partial Sine – частичный синус. Здесь ситуация, как и с сигналом Pulse, изменяем коэффициент заполнения и получаем изменения синусоиды. DUTY меняется только в Partial Sine, в режиме Sine коэффициент заполнения меняется только на экране генератора — на осциллограмме это никак не отражается.



Следующий сигнал CMOS.Здесь размах/амплитуда регулируется от 0,5 до 10 Вольт, несмотря на то что ручкой энкодера на экране выставляется до 20 Вольт.



Следующим идет сигнал DC, но на осциллограмме тишина.



Далее сигнал Half-Wave вот тут как раз мы видим амплитуду. Для сравнения на втором канале установил синусоиду. Хоть на генераторе указана амплитуда 5 вольт и осциллограф пишет ampl, но мы видим, что как раз измеряется размах синусоиды и амплитуда Half-Wave.



На Full-Wave так же видим измерение амплитуды и, при установленной частоте на генераторе 10 кГц, 20 кГц по осциллограмме.



Сигналы Pos-Ladder и Neg-Ladder задал на первом и втором каналах, соответственно. Снова видим размах.



Шумы на обоих каналах шумят независимо друг от друга с разными параметрами.



Снова для наглядности и экономии времени читателей сигналы Exp-Rise и Exp-Decay на разных каналах.



По той же схеме Multi-Tone и Sinc.



Сигналы Lorenz.



Следующая полезная функция прибора – функция измерения/счетчика. Прибор позволяет измерять сигнал частотой до 100 МГц. Активируется функция кнопкой Meas. Переключение между измерениями и счетчиком можно сделать тремя способами – кнопкой Funk, кнопками со стрелками и энкодером.



Кнопкой Coup выбираем открытый или закрытый вход, кнопкой Mode – частоту или периоды подсчета.
Обозреваемый JDS6600 позволяет измерять то, что он же и генерирует. Задаем параметры сигнала на выходе генератора и подключаем к измерительному входу.



Следующая функция модуляции. Активируется кнопкой MOD. Здесь доступны три режима: генератор качающейся частоты — Sweep Frequency, генератор импульсов – Pulse Generator и генератор пачки импульсов – Burst. Режимы выбираются кнопкой Func.
Свипирование возможно на двух каналах, но не одновременно — либо первый, либо второй.



Стрелками или энкодером выбираем канал, устанавливаем начальную и конечную частоту сигнала (форму сигнала выбираем заранее в режиме Wave), линейную или логарифмическую зависимость и включаем ON.
Логарифмическая.



Линейная



Режим Pulse Generator (только первый канал).



Режим генерации пачек импульсов Burst (первый канал).



Здесь можно задать количество импульсов в пачке от 1 до 1 048 575 и выбрать режимы

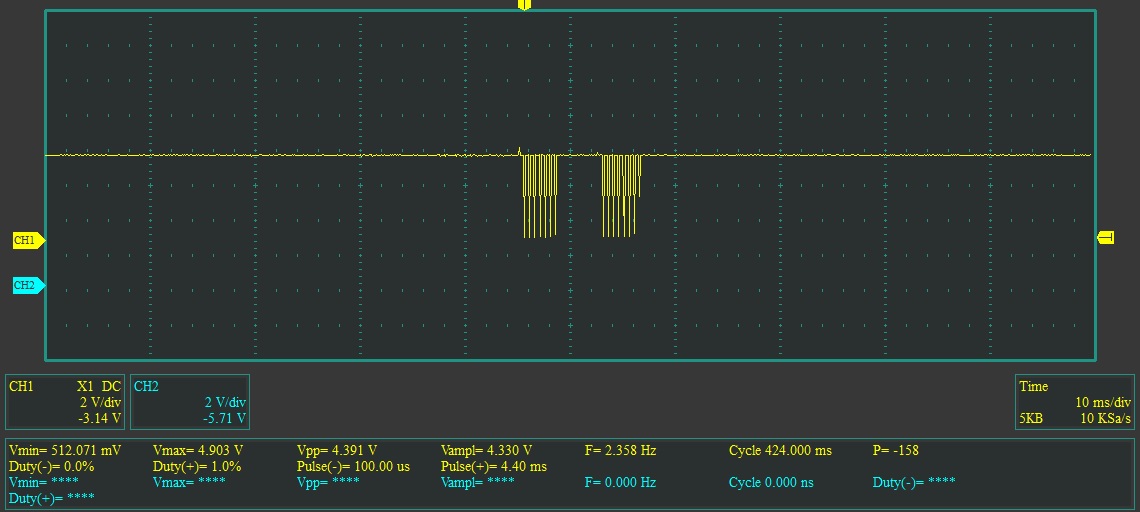

Две пачки импульсов



Сто пачек импульсов



471 пачка.



В режиме Burst четыре вида синхронизации (Как я понял. Если ошибаюсь поправьте) – от второго канала генератора – CH2 Trig, внешняя синхронизация – Ext.Trig (AC) и Ext.Trig (DC) и Manual Trig – ручная.
Следующая функциональная кнопка – это кнопка SYS, открывающая доступ к установкам генератора. Возможно следовало описать эту часть в начале, но двигался по наибольшей востребованности функций.



Кроме включения/отключения звуковых сигналов при нажатии кнопок, регулировки яркости экрана, выбора языка (китайский, английский) и сброса до заводских настроек, здесь можно поменять количество отображаемых/вызываемых ячеек произвольных сигналов (с завода 15, можно установить все 60), загрузить/записать 100 ячеек памяти и синхронизировать каналы по форме сигнала, частоте, амплитуде (размаху), заполнению, смещению.



Суть 60 ячеек и 100 ячеек станет понятна чуть позже, после подключения к ПК.
Для подключения генератора к компьютеру необходимо с диска из комплекта установить ПО.
Распаковав архив, сначала нужно установить драйвер CH340Q из папки h340 drive (архив Ch340.rar), далее установить программый драйвер VISA из папки VISA (установщик setup.exe), а уже потом установщик управляющей программы из папки English\JDS6600 application\Setup.exe
При подключенном к компьютеру генераторе и запуске программы необходимо выбрать виртуальный СОМ, куда подключен прибор и кликнуть кнопку Connect. Если порт выбран правильно, то увидим такую картинку.



Оболочка интерфейса представлена четырьмя вкладками – первая Configuration для соединения c ПК.
Вторая вкладка – Control Panel – панель управления генератором. Здесь все тоже самое, что и при управлении с лицевой панели прибора, но гораздо удобнее.



Все опции собраны на одном экране и привычные манипуляции мышью очень облегчают манипуляции с генератором. Кроме того, на этой вкладке одновременно с операциями над сигналами доступна синхронизация каналом, что с лицевой панели генератора нужно было делать через системные настройки генератора.
Далее вкладка Extend Function – аналог действиям кнопок MEAS и MOD на лицевой панели прибора, только на одном экране. Но есть и разница – не нашлось места в виртуальной среде для функции Pulse Generator в режиме Modulation Mode (MOD). С лицевой панели в режиме MOD доступны три функции – качения частоты, генератор импульсов и генератор пачек импульсов. С компьютера доступны только Sweep Frequency и Burst.

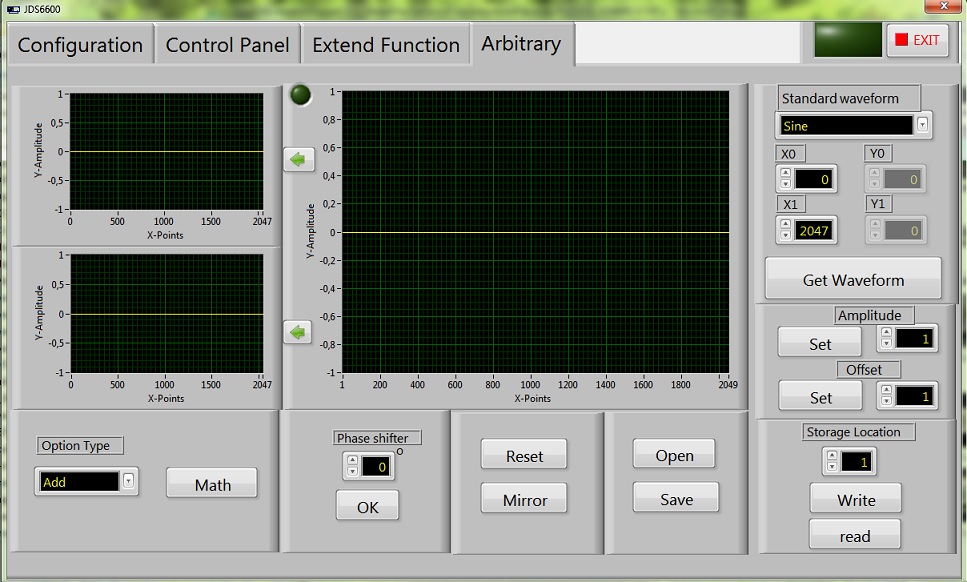

И последняя вкладка Arbitrary позволяет создавать свои формы сигналов и записывать их в изначально пустые ячейки памяти генератора (60 штук).



Можно начать с чистого листа, как на скрине выше, а можно взять за основу предустановленный сигнал (17 штук) и изголяться над ним, а потом записать в одну из 60 ячеек произвольных сигналов.



Для наглядности записал в ячейку памяти Arbitrary 01 такой сигнал.



И на осциллограмме видим следующее:



Здесь можно поменять амплитуду, смещение, фазу, но почему-то нельзя изменить коэффициент заполнения.
Вот теперь хочу вернуться к 60 и 100 ячейкам. Методом научного тыка и сравнений результатов вычислил, что кнопкой SYS на панели генератора можно открыть и сделать доступными до 60 ячеек произвольных сигналов (с завода 15), которые можно создать с помощью ПО и записать их в эти 60 ячеек.
Таким образом, становится доступны с панели генератора и вкладки Control Panel 17 стандартных и 60 произвольных сигналов.
Но, если и этот набор не достаточен, если какие-то сигналы Вами востребованы, а каких-то нет вообще (как, например, отсутствие прямой и обратной пил) и их нельзя создать с помощью ПО (например, из-за невозможности манипуляций с коэффициентом заполнения из программной оболочки), то новый сигнал можно создать с панели генератора, изменив любой параметр. Далее нужно в меню SYS выбрать номер ячейки от 00 до 99 (те самые 100) и кнопкой SAVE записать сигнал в эту ячейку. Теперь, когда он Вам понадобится, заходим в SYS, выбираем номер ячейки с этим сигналом и кнопкой LOAD загружаем его из памяти.
Т.е. по факту можно использовать 177 сигналов!!! 17 предустановленных + 60 произвольных + 100 загружаемых из памяти, когда это требуется.

В завершающей части обзора посмотрим, до каких частот генератор сохраняет приличные формы сигнала.

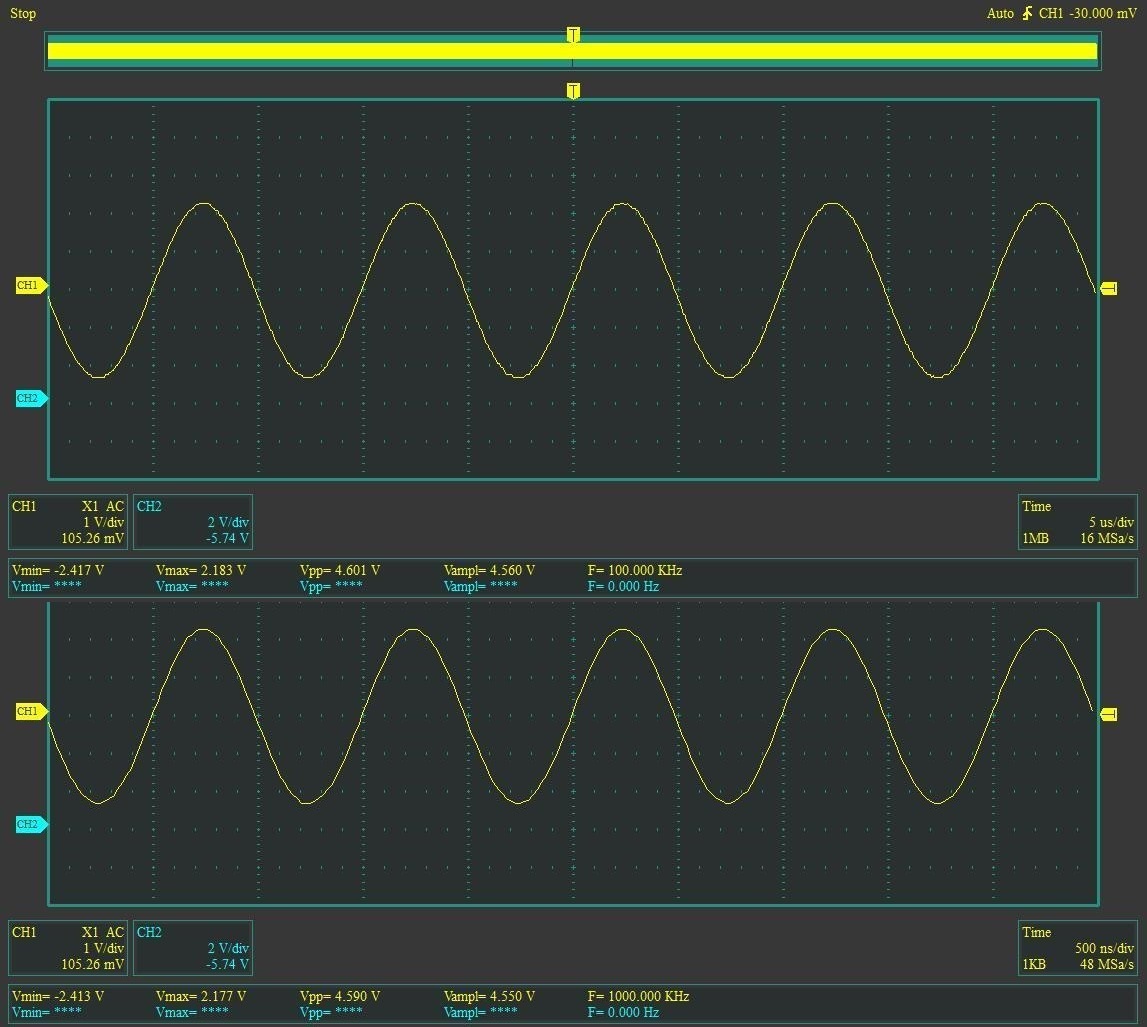

Синусоида 100 кГц 5В и 1 МГц 5В.



Синусоида 6 МГц 5В и 10 МГц 5В



Как видим, имеет место снижение размаха сигнала и оно не зависит от величины нагрузки. Без нагрузки вовсе, 1 кОм, 10 кОм, 47 кОм – снижение размаха есть всегда, но всегда в районе 0,5 Вольта.
В районе 13 МГц размах снижается на 0,7 вольт, но далее, при установленных 5 Вольтах размаха, падение не увеличивается.



Синусоида 15 МГц 10 Вольт – тут снижение размаха уже больше. Но это уже 15 МГц.



Дальше была выявлена особенность генератора JDS6600-15M – заявленная амплитуда в 20 Вольт, касается только сигналов (любой формы) частотой до 10 МГц. Ожидаемо амплитуда/размах ниже установленных значений. Щуп 1/10.



В диапазоне 10-15 МГц максимально возможная амплитуда/размах составляет 10 Вольт. Энкодером или в программе устанавливаем 20 Вольт (на экране генератора видим установленные 20 Вольт), потом частоту выше 10 МГц и показания амплитуды на экране прибора переключаются на 10 Вольт. Соответственно на выходе 10 Вольт. Такая особенность.

С формой синусоиды будто бы все в порядке, посмотрим меандр.
10 кГц 5В и 100 кГц 5В.



1МГц 5В и 6 Мгц 5 В.



6МГц 10В и 6 МГц 20В.
Здесь уже видно, что на высоких частотах меандр стремится к синусоиде, что присуще многим генераторам.

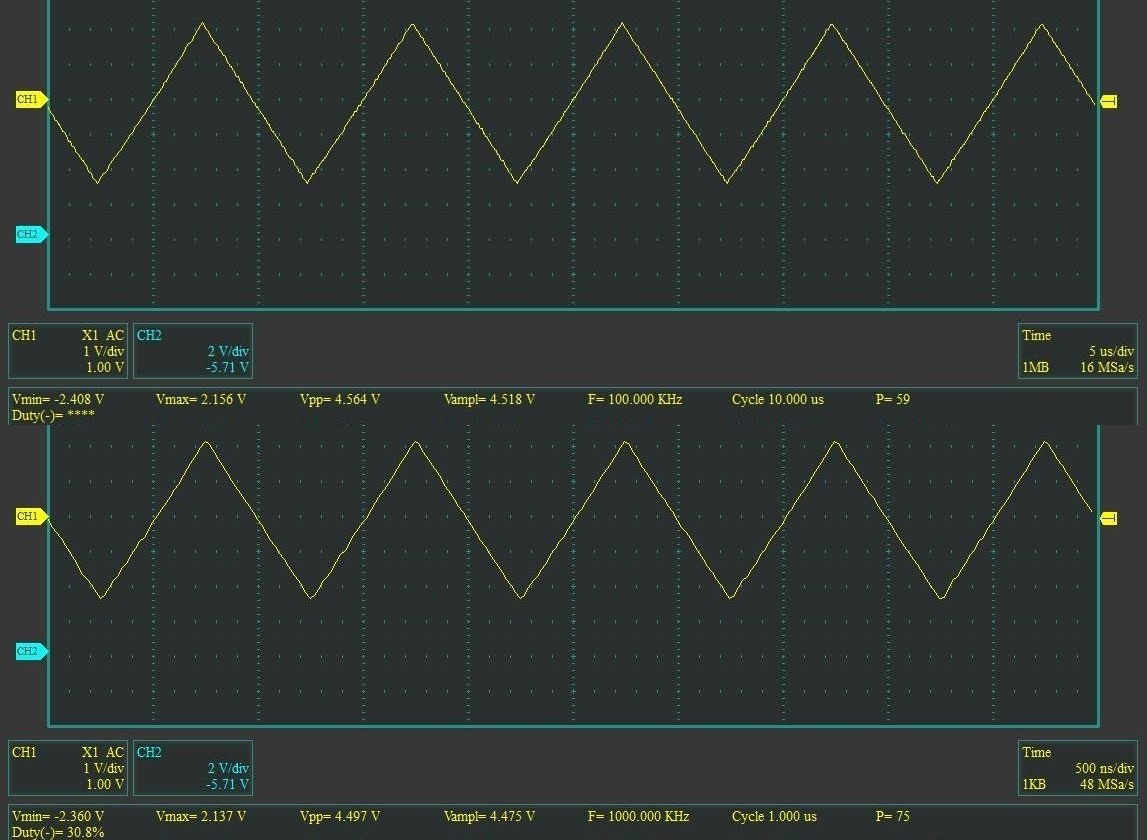

Треугольник 100 кГц 5В и 1 МГц 5В.


С повышением частоты и амплитуды форма сигнала начинает изменяться.
5 МГц 5В и 5 МГц 12В.



Формы сигналов на больших частотах далеки от идеальных, но к этому был готов. Опытным людям цена прибора многое скажет, для не искушенных пользователей материал изложил – надеюсь, он будет полезен. В описании генератора присутствует маркетинг и я, наверняка изложил, не все, что можно выжать из прибора, но основное показал. Возможно, старшие модели в линейке 6600 грешат меньше, но и стоят они дороже. Предоставленный экземпляр можно охарактеризовать как, генератор начального, бюджетного уровня для своего круга задач – ознакомление, обучение, радиолюбительство, быть может, какое-то не особо сложное и требовательное производство.
Из минусов отмечу снижение амплитуды/размаха сигнала с ростом частоты, непонятную ситуация с импульсным сигналом (тот же меандр), отсутствие пил (но можно самому сгенерировать, изменив коэффициент заполнения и записав в ячейку).
Разработчику хотелось бы пожелать не увлекаться маркетингом, допилить чуть ПО.
Из плюсов все таки широкий фукнционал, возможность редактировать сигналы, записывать их в ячейки памяти, интуитивно понятное управление, два независимых канала.
В завершении замена штатного блока питания и измерение тока потребления.



Ток потребления не превышает одного Ампера и можно питать генератор от Power bank, обзаведясь соответствующим шнуром.
