Мультиметр BSIDE ZT301 на 8000 отсчётов. А чем он хорош?

Прислали в невзрачной коробке. И никаких каких-либо значимых надписей.

Сзади были нарисованы несколько моделей, моя левая.

Мультиметр был без чехла, просто в «пупырке». Остальное разложено по пакетам.

Этот мультиметр средних размеров.
Дисплей с защитной плёнкой.

Чисто внешне и по функционалу очень похож на всем хорошо известный мультиметр ZOTEK ZT102. Но размером больше и имеет ряд существенных (в лучшую сторону) отличий.

Взвесил. 200 г. (без батареек).

Подставка откидывается на угол 45 градусов. Подставка свободная, никак не фиксируется. Просто откидываем до упора и ставим прибор. Фиксируется только в походное состояние.

Ни паркинга для щупов, ни места для подвеса не предусмотрено.
«Силиконовый чехол» является частью корпуса. Обычная пластмасса, только голубая.
Все надписи, нанесённые на прибор, имеют чёткие очертания, легко читаемы.

Что куда вставлять, всё нарисовано. Цвет значков и символов переключателя не совсем корректен. Я бы раскрасил немного по-другому. Но… Соглашаюсь с тем, что есть и иду дальше.
Разрядность дисплея: 8000 отсчётов с плавающей точкой.
В отличие от ZT102 появился также дополнительный диапазон измерений мкА, отдельное гнездо для измерений мелких токов и множество дополнительных полезных кнопок.
Контрастность цифр на твёрдую четвёрку.

Щупы мягкие.

Но длина всего 80 см от кончика до кончика.

Подключил к UNI-T UT61E. Сравнил сопротивление щупов.
Слева комплектные от UNI-T UT61E, справа – тот же прибор, но щупы от BSIDE. У BSIDE (на первый взгляд) немного лучше.

Скорее всего сечение меди у них почти одинаковое. А сопротивление меньше за счёт длины.

Когда был в командировке, мне в руки попался вот такой старенький, простенький, но очень надёжный и точный измерительный мост. На нём тоже проверил.

Действительно сопротивление одного щупа 0,055 Ом или 0,11Ом за пару.

Батарейный отсек закрыт крышкой, которая спрятана под откидывающейся подставкой.

Крышка крепится при помощи полноценного винта. В ответной части бронзовая втулка.

Прибор запитывается от двух батареек формата АА.

Батарейки неправильно (наоборот) вставить сложно. Что пружинка идёт на минус, все знают (надеюсь, что все).

Перехожу к разбору.
Откручиваю 4 самореза.

Чтобы посмотреть на переключалку, открутил ещё три самореза и обезвредил три защёлки.
На обратной стороне платы каких-либо деталек не обнаружено.

Для тех, кто не любит лишний раз разбирать, эту операцию можно не выполнять. Дорожки переключателя в смазке, хорошо видно на отсвет.

Все мультиметры, рассмотренные мною в последнее время, по своей структуре очень похожи. Деталей минимум.

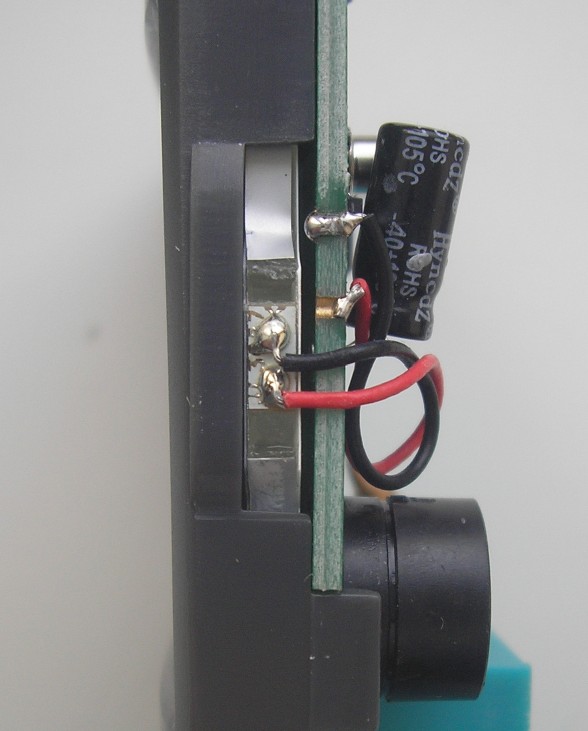

Подсветка дисплея почему-то не совпала с печаткой платы.

В качестве «мозга» микросхема типа клякса.

В МС памяти (24С02) записаны все калибровочные коэффициенты. Точность измерения зависит от дяди Ляо, который их туда вписывает.
По токовым входам стоят предохранители на 800 мА 250 В и на 10 А 250 В.

Улыбнула надпись под предохранителем.
Приятно удивил защитный стабилитрон по токовому входу.

Обозреваемый девайс может измерять постоянное и переменное напряжение (True RMS); ток; частоту, скважность; температуру; сопротивление, «прозванивать» цепь на обрыв и проверять полупроводники, а также измерять ёмкость.
При включении мультиметр засвечивает все возможности дисплея.

Теперь про возможности самого мультиметра.
Поворотный переключатель является не единственным элементом управления. На передней части прибора шесть кнопок выбора функций.
1.«HOLD/☀» Режим фиксации данных/Подсветка (голубая кнопка)
а) Для фиксации текущего значения в процессе измерений необходимо нажать кнопку «HOLD».
б) Повторное нажатие кнопки возвращает прибор в нормальный режим работы.
в) Удерживание кнопки чуть более секунды включает/отключает подсветку. Либо она отключается автоматически через 120 секунд.
Подсветка качественная.

2. Переключение пределов измерения («RANGE»)
а) Для переключения в ручной режим измерения необходимо нажать кнопку «RANGE». Каждое последующее нажатие этой кнопки увеличивает предел измерения. По достижении максимального предела мультиметр перескакивает на минимальный.
б) Для возвращения в режим автоматического выбора пределов необходимо удерживать кнопку «RANGE» чуть более секунды.
3. «REL» Относительные измерения
Переводит прибор в относительный режим измерений.
4. «MAX/MIN». Измерение минимальных и максимальных значений
а) Функция измерения минимальных и максимальных значений может использоваться в режиме измерения сопротивления, температуры, напряжения и силы тока.
б) Для отображения максимального значения в режиме измерения необходимо нажать кнопку «MAX/MIN»
в) Повторное нажатие на кнопку переводит прибор в режим измерения минимальных значений.
г) Для отключения этой функции необходимо удерживать кнопку «MAX/MIN» чуть более секунды.
5. «Hz/%»
а) В режиме измерения частоты переключает на измерение скважности.
б) В режиме измерения переменного напряжения и тока переключает на измерение частоты и скважности.
В режиме измерения частоты мультиметр смог измерить и 25 МГц (по паспорту 10 МГц). На большее не способен мой генератор, поэтому найти предел измерений не смогу.

6. Переключение функций «SELECT» (жёлтая кнопка)
а) В режиме измерения напряжения и силы тока нажатием кнопки «SELECT» производится переключение между измерением постоянного и переменного сигнала, частоты и скважности.
Обратите внимание на положение переключателя.
В положении переключателя «~V» может измерять частоту до 130 кГц без боязни спалить мультиметр.

б) В режиме измерения температуры производится переключение между градусами Цельсия и Фаренгейта.
в) Производится переключение между режимами измерения сопротивления, «прозвонки» цепей, проверки диодов и измерения ёмкости.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 14 минут он подаёт пять писклявых сигналов, ещё через минуту после продолжительного попискивания переходит в спящий режим и отключается. Для его оживления достаточно нажать жёлтую кнопку «SELECT» или «RANGE».
Можно отключить эту функцию (автотключение), если зажать желтую кнопку, включить прибор и дождаться окончания пяти попискиваний. Каждую последующую 14-ую и 15-ую минуту делает 5 попискиваний, хотя не отключается.
Имеется контроль состояния батареи.
Аналоговая шкала отсутствует.

Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.
Заявленная погрешность:
DC Voltage: 80mV/800mV/8V/80V/800V/1000V +-(0.5%+3).

Постоянку измеряет просто отлично.
Индикатор у мультиметра показывает не только цифры, но и измеряемые величины (V, mV).

Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Выставляю частоту 50Гц. Все замеры для простоты восприятия свёл в таблицу.
Заявленная погрешность:
AC Voltage: 80mV/800mV/8V/80V/800V/750V +-(1,0%+3).

Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы (10 В) от 10 до 1600 Гц.
Измеряет мультиметр ОЧЕНЬ хорошо на всех поддиапазонах. Реальная погрешность измерения в несколько раз меньше допустимой.
При измерении переменного напряжения всех в бОльшей степени интересует погрешность измерения сетевого напряжения.

Занижает показания на 0,1В. Для переменки такое редко встретишь.
Может измерять не только напряжение, но и частоту сети. Эти замеры я делал в домашней сети. Как видите, в розетке вовсе не 220 (как многие думают).

Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.
Заявленная погрешность:
DC Current: 800µA/8000µA/80mA/800mA/8A/10A +-(1.2%+3).

Уже при превышении предела измерений 600 мА сигналит (ПИЩИТ), но продолжает измерять.
С током дела обстоят немного похуже. Но… В заявленную погрешность вкладывается с большим запасом. Это среднестатистический результат для большинства китайских мультиметров.

Заявленная погрешность:
AC Current: 800µA/8000µA/80mA/800mA/8A/10A +-(1.5%+3).
Установки, удобной для считывания показаний, не имеется. Просто проверил на Энергоформе и Энергомониторе. Установки тоже поверенные.

Перехожу к измерению сопротивления.

Для оценки точности измерений использовал Р4834 и Р4002. Все данные тоже свёл в таблицу.
Заявленная погрешность:
Resistance: 800Ω/8kΩ/80kΩ/800kΩ/8MΩ +-(0,5%+3); 80MΩ +-(1,5%+3).

Очень хороший результат. Погрешность измерения доли процента. В целом сопротивление измеряет хорошо. Подкачал немного только на самом краю своих возможностей (80 МОм). Но большинство мультиметров даже рядом с этим пределом просто измерять не могут.

Точность измерения ёмкостей проверил при помощи магазина Р5025.
Заявленная погрешность:
Capacitance: 9,999nF+-(5.0%+20); 99,99nF/999,9nF/9,999µF/99,99µF/999,9µF +-(2.0%+5); 9,999mF+-(5.0%+5).
Магазин имеет начальную ёмкость. Её необходимо учитывать при измерении малых величин.

В пределы допустимой погрешности вкладывается с большим запасом. Тоже среднестатистический результат.

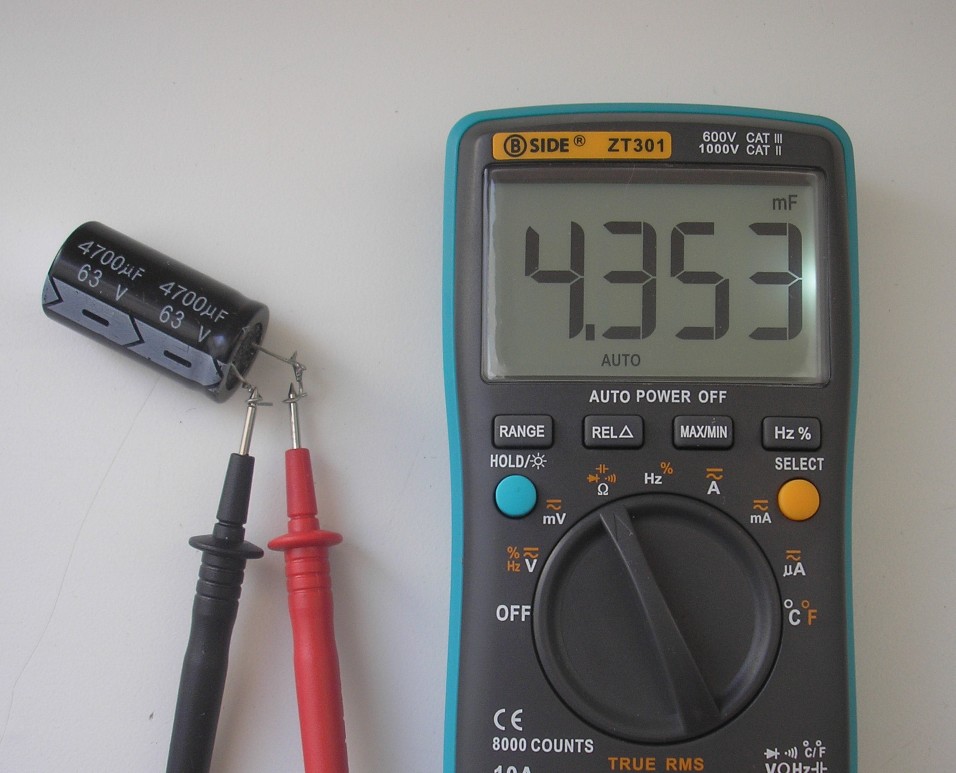

Большие ёмкости измеряет с задержкой.

Эту ёмкость измерял 8 секунд.

Подключил к генератору MHS-5200A. Это единственный прибор без сертификата о поверке. Поэтому каждый относится к последующим измерениям по своему усмотрению.
Генератор может выдавать частоты до 25 МГц. Девайс всё измерил, смотри снимки выше, хотя по инструкции до 10 МГц. Скорее всего мультиметр может измерять и более высокие частоты.

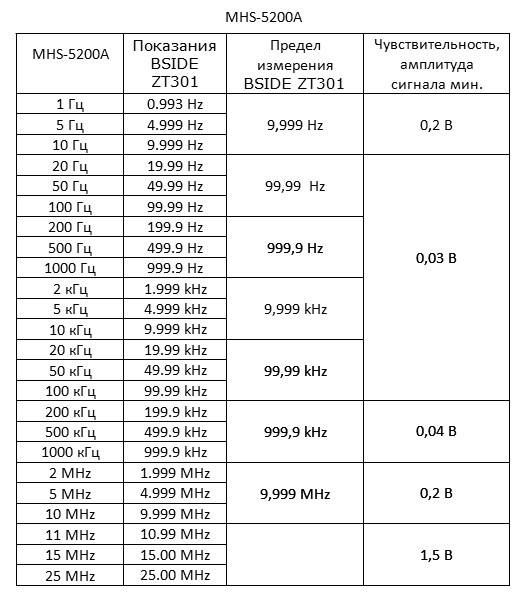

Точность измерений тоже проверил. Принцип простой. С генератора подавал сигнал на девайс. Все данные свёл в таблицу.
Заявленная погрешность:
Frequency: 99,99Hz/999,9Hz/9,999kHz/99,99kHz/999,9kHz/9,999MHz+- (0.1% + 2d).
Странно, но предел 9,999Hz почему-то не указали.
Генератор имеет аттенюатор. Чувствительность тестируемого прибора проверил с его помощью.

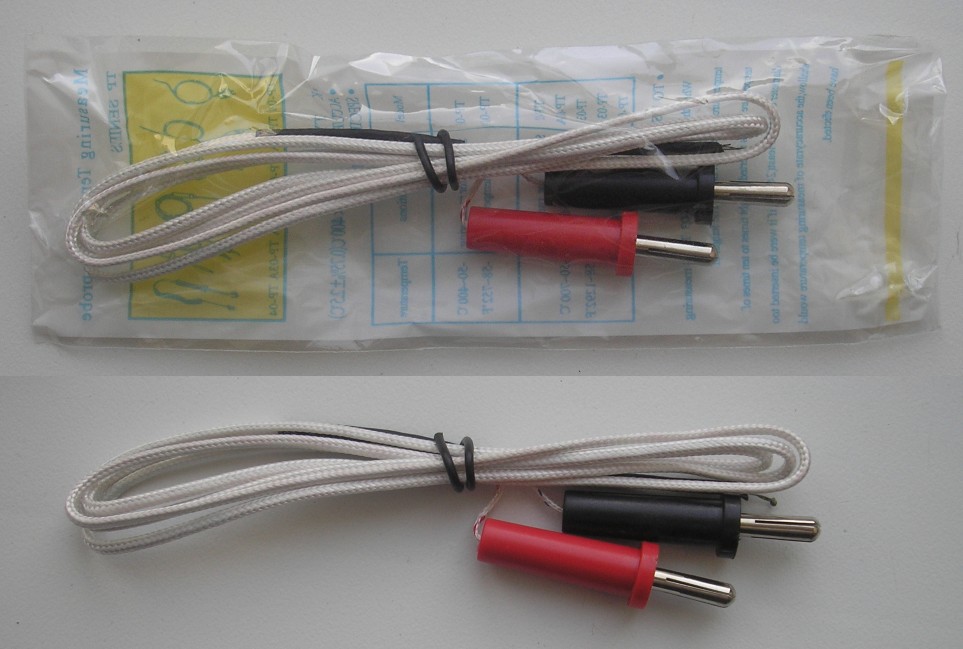

Термопара стандартная К-типа.

Здесь тоже всё среднестатистически.
Температура подмышки.

Подключил к генератору MHS-5200A. Он может выдавать сигналы различной формы. Выставил частоту 50Гц.
Сначала подал синусоиду.

Затем подал меандр (прямоугольный). Входы/выходы приборов соединены параллельно.

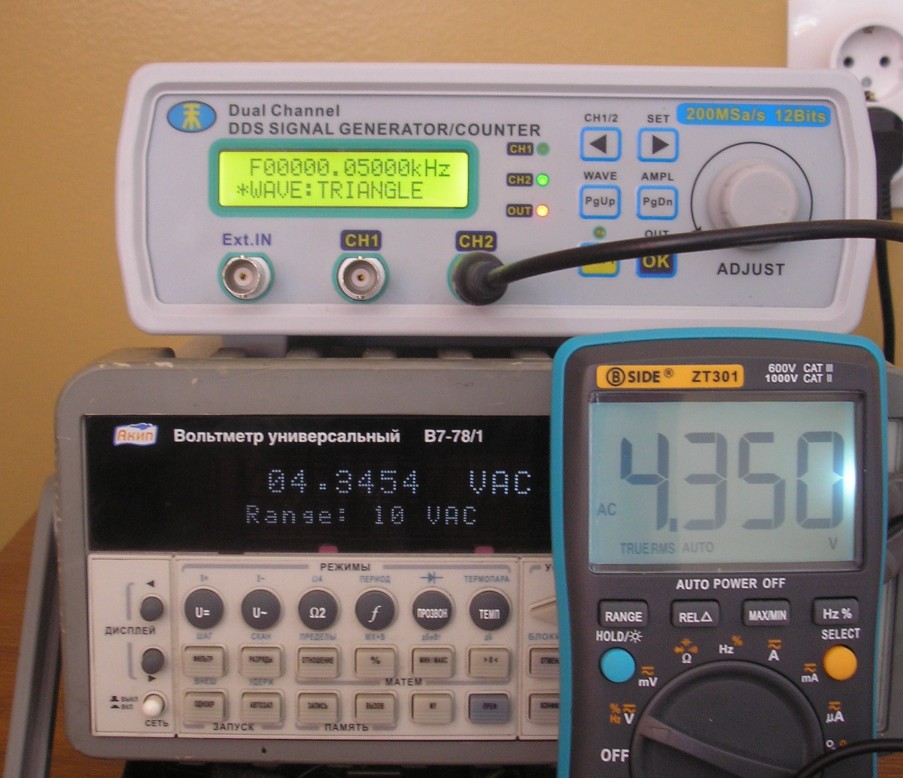

И, наконец, пилу.

Обычные мультиметры на таких формах сигнала начинают сильно врать.
