☆VICTOR VC921☆(True RMS)

  • 78 читателей · 368 топиков · RSS

Цена: US $12.49

Два года назад я делал обзор на эту модель мультиметра. То был прибор, заказанный по просьбе моего знакомого. На этот раз заказал на свои (рассчитывал в подарок). Заказ получил ещё весной. Но, думаю, обзор актуальности не потерял. Так что ж меня заставило сделать этот обзор? В том топике сделал одно серьёзное упущение. Совершенно не заметил надпись True RMS. Некоторые измерения тоже пропустил. Проверю более глубинно.
И не мешало бы напомнить, что есть такой недорогой мультиметр (самый дешёвый с True RMS). Ведь тот обзор не все читали.
Для покупки мультиметра я использовал скидку. Если у вас есть поинты, вы тоже можете ими воспользоваться.
Для начала быстро глянем, в каком виде всё прибыло. Посылка бестрековая. Платить за трек очень не хотелось, зная особенно, что из этого магазина итак всё неплохо приходит (менее 30 дней с оплаты).

Стандартный пакет без «пупырки». Внутри вспененный полиэтилен должен был защитить прибор от всех неожиданностей.


От всех неожиданностей он не защитил. В итоге имеем серьёзно сплюснутую коробочку. Но прибор цел и невредим.
Вот, что было в комплекте:
1-Коробочка
2-Мультиметр
3-Инструкция на «родном» китайском языке. Скан можно глянуть здесь:
yadi.sk/i/MywRTs39rVrVM
4-Две батарейки ААА (внутри мультиметра).
5-Шнурок на ……. руку? Скорее на два пальца (ну очень маленький).
6-Гарантийная карточка.

За это время в оформлении девайса ничего не изменилось.

Голографическая наклейка в подтверждение подлинности (по центру и её периметру иероглифы).

Откидываю крышку, и прибор готов к работе. Щупы с проводами аккуратно собраны в специальный кармашек. Длина проводов 37см + щупы 10см. Места очень мало. С трудом всё умещается.

Провода тонкие и немягкие. Если бросить в машину и пользоваться изредка – надолго хватит. При повседневном пользовании щупы вскоре придётся заменить. Новые уже в кармашек не влезут. Придётся сверлить дырку (отверстие) сбоку. Иначе крышка не закроется.
Вот эту надпись тогда я не заметил.

На крышке краткие характеристики с возможностями прибора.

На странице магазина более детально с указанием погрешности измерений.

На самом деле всё намного лучше. Об этом чуть позже.
Сам прибор в пластмассовом корпусе с крышкой, закрывающей лицевую панель. Корпус выполнен аккуратно, все прилегает достаточно плотно.
Мультиметр небольших размеров.

Взвесил. С батарейками 127г.

Надписи, нанесённые на прибор, имеют чёткие очертания.

Крышка на защелке, закрывается плотно, для открывания надо приложить небольшое усилие. В крышке прорезь. Закрыть прибор крышкой можно только в том случае, если переключатель режимов установлен в правильное левое положение «выключен».

Крышку можно использовать как подставку. Хотя, такое использование сомнительно.

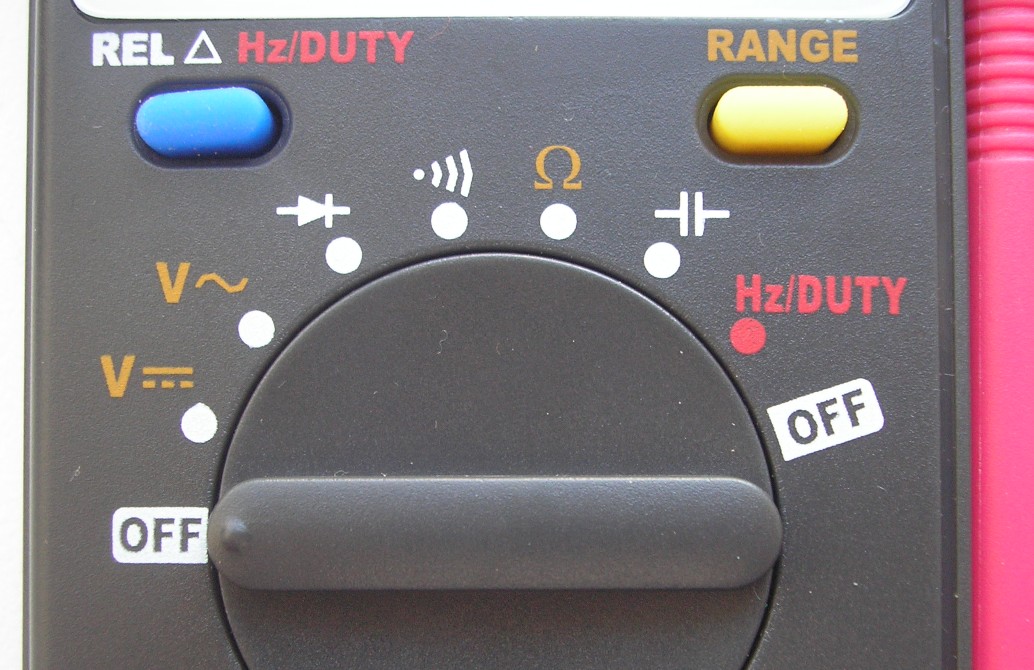

Переключатель режимов работы дисковый, с четкой фиксацией и щелчком.
При включении автоматически включается режим с автовыбором диапазона измерений. Для ручного выбора диапазона имеется желтая кнопка «RANGE», с циклическим переключением.
Подсветки дисплея нет.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 14-15 минут он подаёт четыре коротких предупредительных попискивания (достаточно громких). После пятого более продолжительного — мультиметр переходит в спящий режим и отключается. Для его оживления придётся перевести переключатель режимов в положение OFF, а затем включить в нужное положение. На нажатие кнопок не реагирует, «оживить» таким образом не удастся.
Включение/отключение режима автоматических измерений «RANGE» (жёлтая кнопка) .
Работает при измерении сопротивления и напряжения постоянного/переменного тока. Для этого необходимо нажать на кнопку. Кратковременное нажатие переключает поддиапазоны. В режиме измерения ёмкости и частоты автоматический режим измерения не отключается.
Относительные измерения «REL» (синяя кнопка).
Работает при измерении напряжения и сопротивления.
При измерении частоты переключает в режим измерения скважности.
Разрядность дисплея: 4000 отсчётов с плавающей точкой.

Возможности дисплея избыточны по отношению к возможностям прибора.
Девайс работает от двух батареек ААА. Это несомненно плюс.

Батарейки шли в комплекте. Обычные солевые, их лучше поменять. Если потекут – испортят пружинки.
Кому интересно, заглянем, что внутри.
Один саморез я открутил. Без снятия батарейной крышки к «потрохам» не добраться. Дальше необходимо обезвредить несколько защёлок.

Затем откручиваю 4 самореза.

Контактные площадки переключателя почти не смазаны. Смазал циатимом.
Внутри ни одного подстроечного элемента. С одной стороны – плохо. Нельзя подрегулировать точность измерений (в случай чего). С другой стороны – хорошо. Подстроечных элементов нет, значит, и сбиваться нечему.
В роли процессора микросхема типа «клякса». Компаунда не пожалели.

К качеству пайки замечаний не имею.
Прибор я закрываю, и перехожу к определению точностных характеристик прибора.
Все приборы, при помощи которых буду определять точность, имеют стоимость в пределах от 10 000 до 100 000рублей. Естественно это не личные приборы. Вряд у кого они есть в личном пользовании. Кому-то будет интересно.
Проверим, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров)

Эта установка позволяет измерять погрешность непосредственно в процентах. Но этой удобной опцией я не воспользуюсь. Все измерения приведу в виде таблицы. По моему мнению, так нагляднее. Выставляю частоту 50Гц, регулятор погрешности вывожу на ноль. Просто записываю то, что показывает мультиметр.

Результат просто шикарный. На 10мВ можно особо не обращать внимание. Во-первых, погрешность даёт наводимое на провода напряжение (наводка). Во-вторых, за всю жизнь не приходилось измерять напряжения такого уровня. Для измерения напряжений такого уровня необходимы экранированные провода небольшой длины.
Кроме всего прочего эта установка позволяет изменять частоту образцового сигнала. В результате я получил, что мультиметр позволяет точно измерять синусоиду в пределах 10-1100Гц.
А вот сравнительное фото измеренного напряжения промышленной сети с другим достаточно точным прибором True RMS В7-78 (будем его считать образцовым), который стОит раз в… цать дороже обозреваемого.

Расхождения имеются. Но это очень хороший результат. Поверьте мне, не первый год тружусь…
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.

На пределах 420мВ — 4,2В — 42В результат просто шикарный. На остальных — в заявленных границах.
Перехожу к измерению сопротивления.
Помогут мне магазины сопротивлений Р4834 и Р4002.
Сначала перемкнул щупы.


Все данные измерений свёл в таблицу.

Если не брать во внимание предел 42МОм, погрешность намного выше заявленной (в последнем знаке).
Прозвонка диодов и пищалка разнесены в разные режимы. При прозвонке диодов на разомкнутых щупах присутствует напряжение батареи. Можно прозванивать светодиоды. Под нагрузкой напряжение (естественно) падает.


В режиме пищалка и измерении сопротивлений напряжение на щупах около одного Вольта.
Это реально измеренные показания.

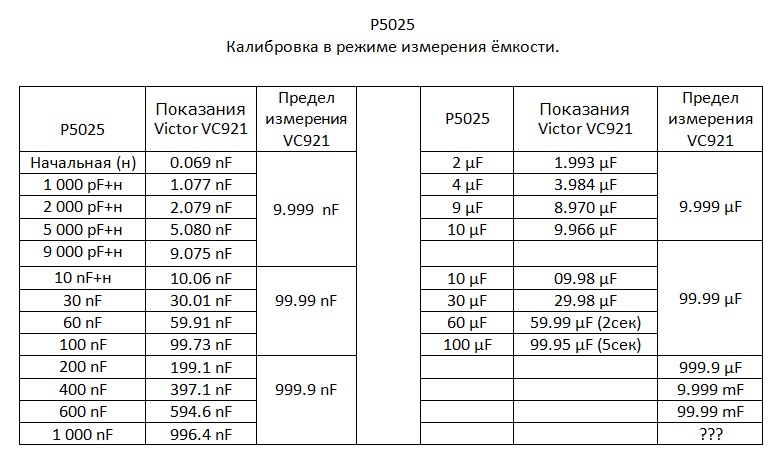

Точность измерения ёмкостей проверю при помощи магазина Р5025.
Некоторые нюансы поясню.
1.Образцовка имеет начальную ёмкость, её необходимо учитывать.
2.При измерении ёмкостей более 10мкФ наблюдается задержка в измерениях. Время задержки я отметил в таблице.

Магазин ограничен ёмкостью в 100мкФ. На бОльшую ёмкость образцовки не имею.
Добавлю несколько фото с измерениями электролитов.

Хотел узнать, на какой предел рассчитан прибор. Но так и не узнал.

В характеристиках написано, что может измерять до 200мкФ. Как видим из фото, может измерять и более 10.000мкФ. Приятная фишка!
Эту связку прибор измерил за 7 секунд. Хотя по логике тестирования на образцовке, думал, что потратит не менее минуты.
Измерение частоты…
Для определения точности измерения подключал к прибору Will'TEK Stabilock 4032. Особо не напрягался. Прибор может выдавать калиброванные частоты, что очень удобно.


Прошу извинения за качество фото. Прибор стоИт в закутке помещения. А при вспышке качество картинки ещё хуже.
Все данные свёл в таблицу. (Чувствительность прибора по частоте продублировал на Г3-112.)
Точность показаний явно выше заявленной.

Частоту измеряет и выше 10МГц. Правда, чувствительность слабовата. Приходится задирать сигнал. Остановился на 34МГц.

Возвращаемся в начало обзора. Так что ж меня заставило сделать этот обзор? В том топике сделал одно серьёзное упущение. Совершенно не заметил надпись True RMS. Отличительной особенностью этого мультиметра является вычисление среднеквадратичного значения измеренного переменного напряжения.

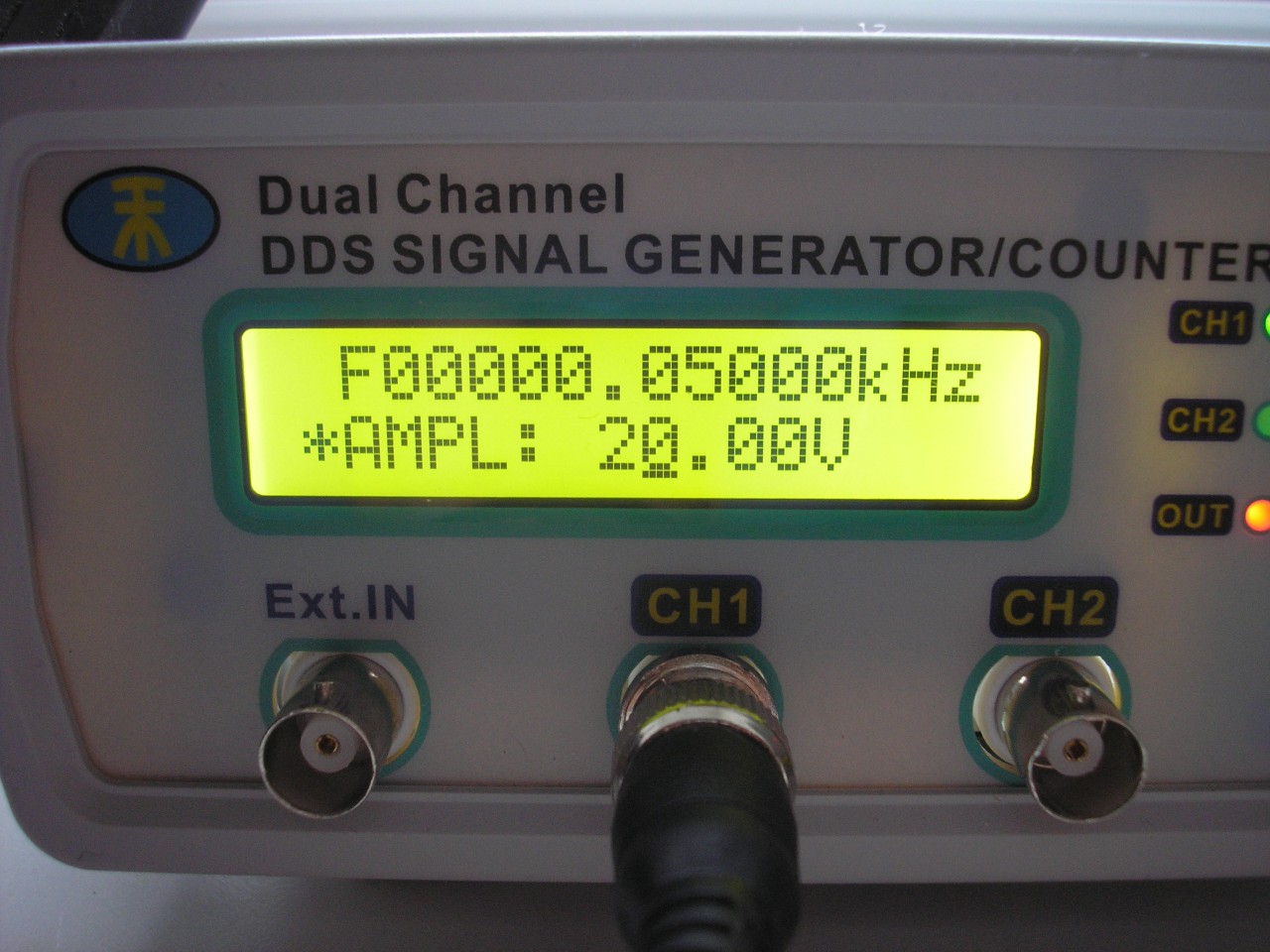

Проверил при помощи MHS-5200A. Интересен тем, что может выдавать сигналы любой формы. Выставил частоту 50Гц. Но есть особенность. Показывает только размах сигнала (в моём случае 10В амплитудное значение).

Форму сигнала и среднеквадратичное (True RMS) значение контролировал при помощи другого девайса (кто знает цену – молчите :))
Сначала подал синусоиду.


Затем подал вот такой.

Затем такой.


Затем такой.

И, наконец…

Супер!
Обычные мультиметры (дают погрешность больше 8%) на таких формах сигнала начинают сильно врать.

Этот прибор (FUYI FY9805) я калибровал специально под обзоры, нравится он мне своей контрастностью цифр. Но True RMS в него не вставишь:( Поэтому и врёт, если не синусоида.
А VICTOR VC921 не подвёл. Китайцы не обманули. Он действительно может.
Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
— Нельзя быстро заменить щупы (в случае обрыва), так как запаяны прямо в плату прибора.
— Маловато пространство для щупов.
— Бледноватые показания в отличие от своих собратьев.
— Не измеряет силу тока (для кого-то это важно).
— Нет аналоговой шкалы.
— Нет подсветка дисплея.
— Не мягкие среднего качества щупы.
Плюсы:
+ Индикатор показывает измеряемые величины (мкФ, мВ, …).
+ Автовыбор пределов измерения (с возможностью отключения функции).
+ Сделан аккуратно и добротно.
+ Можно прозванивать светодиоды.
+ Наличие автоотключения. Прибор выключится через 15 минут.
+ Прибор (с точки зрения метрологии) просто шикарный. Правда, нюансы имеются.
+ Питание от двух ААА элементов несомненный плюс (для меня). Найду всегда и везде (хоть в командировке, хоть дома)
+ Наличие на передней крышке прорези под переключатель заставляет выключить прибор после использования.
+Измеряет электролиты ёмкостью свыше 10 000мкФ!
+ С True RMS!
Вывод:
Он действительно того стоит. Применяйте купон, и вам тоже будет счастье :)
Кажись всё. Если что забыл, поправьте.
Как правильно распорядиться сведениями из моего обзора каждый решает сам. Я лишь могу гарантировать правдивость своих измерений. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи всем!
