Здравтсвуйте любители мастерить что-то своими руками. Предлагаю обратить внимание на импульсный блок питания 12В 1,5А размером чуть больше спичечного коробка.

Если кратко — блок питания работает и заявленные производителем параметры выдаёт, хотя они в полтора раза завышены. Но об этом ниже.

Товар предоставлен бесплатно магазином ChinaBuye

Начну с посылки. Всё стандартно, но если кому интересно, фото под спойлером:
посылка

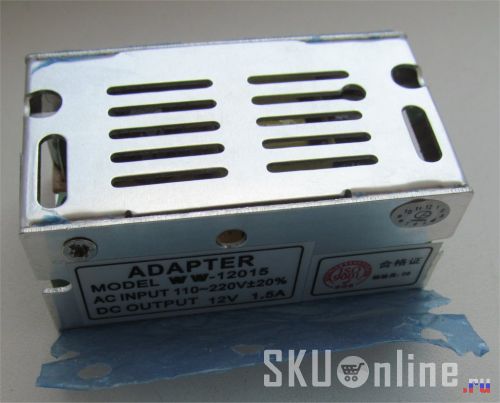

Итак, блок питания:

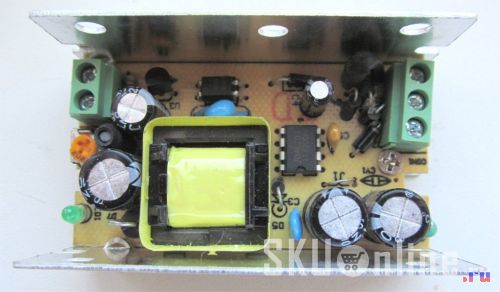

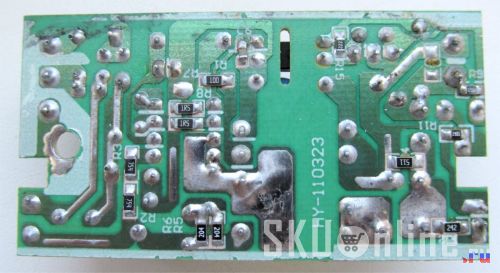

Вскрываем:




В обозреваемом блоке питания использован ШИМ контроллер RM6203 от компании со сташным названием Reactor Microelectronics. Описание на него можно найти например здесь. Типовая схема включения почти не отличается от реализованной в данном БП:

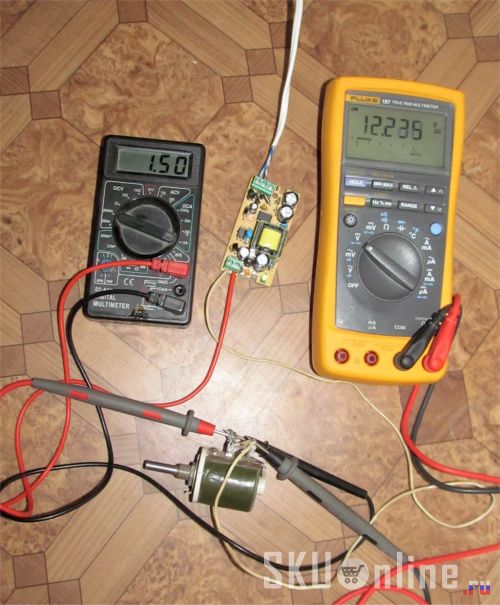

Проведём испытания:

Черный мультиметр показывает ток, жёлтый — напряжение. В качестве нагрузки использовался проволочный переменный резистор. Как видно из фото 1,5А при 12 вольтах данный блок питания действительно выдаёт, однако через минуту после включения оказалось, что ШИМ контроллер прилично греется. Анализ документации на него показал, что блок питания построенный на этом ШИМе может выдавать до 12 ватт в нагрузку, т.е. не 1,5А при 12 вольтах, а всего 1А. Т.о. мощность БП завышена в полтора раза.
На плате БП присутствует подстроечный резистор позволяющий регулировать выходное напряжение от 9,5 до 14,5 вольт.
Применений данному блоку питания найти можно великое множество, но у меня он послужил источником питания для 3,5" ЖК монитора используемого в составе видеодомофона, который я обозревал здесь.

Купон на скидку в 5%: MID2013

Удачи.
