Мультиметр PEAKMETER MS8229

Цена: $49.68 (с купоном дешевле)

Этот мультиметр я заказал для своего знакомого (вместе работаем). Опять буду сравнивать с образцовкой. Прибор всё-таки измерительный. Девайс с насыщенным функционалом, поэтому фоток тоже будет много. Я предупредил.
Это не первая моя покупка в этом магазине. Заказал не только обозреваемый прибор, но и ещё кое-что.
Упаковка стандартная – бумажный «пропупыренный» пакет с адресом. Внутри коробка.

Картонная коробка выглядит бедно.

Внутри сумка.

В сумке прибор и приспособа.

В комплекте шли щупы, термопара и инструкция.

Инструкция на английском очень объёмная (на тридцати девяти страничках).
yadi.sk/i/pNFbKgYhuYQmZ — инструкция.
Всё упаковано в пакетики. В том числе и сам прибор.
Мультиметр немаленьких размеров.

Но в руке лежит удобно.

Взвесил. 364г. без батареек.

«Силиконовый» чехол не снимается, вживлён в каждую половинку корпуса.
Подставка достаточно тугая, откидывается максимум на 90 градусов.

Все надписи, нанесённые на прибор, имеют чёткие очертания, нигде не смазаны, легко читаемы.


Но удивило сходство PEAKMETER MS8229 с прибором другой фирмы HYELEC MS8236. Можете сами сравнить. Модели немного разные, но суть (по-моему) одна.

Обратите внимание на номер. По-моему, они с одного инкубатора.
Вот, что написано на странице магазина.

Практически всё совпадает с вложенной инструкцией за исключением малозначительных нюансов.
Впечатляет разрядность дисплея: 4000 отсчётов с плавающей точкой.
Питание от четырёх стандартных элементов АА тоже считаю плюсом.
Контрастность цифр на среднем уровне, такая же, как у приборов HYELEC.

Щупы обычные, видел и лучше, и хуже видел. Длина 121см от кончика до кончика.
Контактные штыри пришлось раздвигать. При измерении малых сопротивлений щупы необходимо прижимать с достаточным усилием.

Для щупов имеется паркинг.

Предусмотрена петля для подвешивания прибора во время измерений.
Возможности прибора наглядно демонстрирует картинка из инструкции.

Аналоговой шкалы нет.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 10 минут он без предупреждения переходит в спящий режим и отключается. Для его оживления достаточно нажать кнопку подсветки.
Имеется контроль состояния батареи.
Батарейный отсек закрыт крышкой с откидывающейся подставкой.

Крепится при помощи двух винтов. В ответной части бронзовые втулки.

Было б неплохо, если б плюс и минус были дополнительно выделены краской (а не только выдавливанием). Но можно ориентироваться по привычной пружинке. Она всегда идёт на минус батарейки.
Элементы питания вставляются не совсем привычным способом. Первые две загоняются внутрь, затем вставляются остальные.

И в этом приборе обратил внимание на то, что диаметры батареек различных фирм отличаются. НЕ все легко туда лезут.
В верхней торцевой части располагаются выносные датчики.


Это живьём.

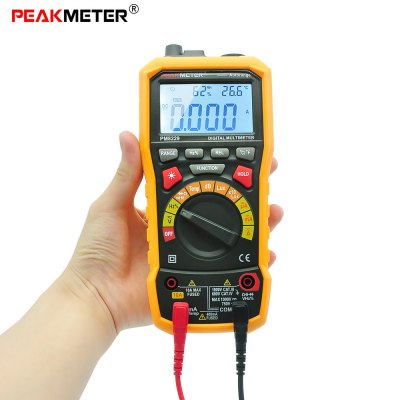

А это фото магазина.

________________________________________________________
Перехожу к разбору.
Откручиваю четыре самореза.

Внутри всего 2 подстроечных элемента. Плохо это или хорошо, пока не знаю. Вывод можно сделать только после определения точностных характеристик.
Для всяких нештатных ситуаций предусмотрена разборка батарейного отсека.

А это как бы выносной модуль с датчиком температуры, влажности, звука и освещённости.

Откручиваю три самореза.

Датчик температуры и влажности как в термогигрометре (обзор делал).

Пайка деталей на основной плате без замечаний. В качестве «мозга» МС типа «клякса».
Есть место подключения программатора.

По токовым входам стоят предохранители.

Один на 400мА, другой на 10А, оба на 250В. Написано на металлических чашечках. Что написано на плате, вы видите. Куда какой ставить, всё подписано.
На предохранителях сэкономили. На плате написаны другие напряжения.

Для доступа к переключателю необходимо открутить ещё 4 более мелких самореза.


Переключалка изготовлена по тому же принципу, что и в широко известных всем мультиметрах MASTECH М890.

Если посмотреть на отсвет, видно, что на контактные площадки нанесена смазка.

Под индикатором ничего интересного нет.

Он с подсветкой. Это видно по проводкам.
И всё же, что же он (мультиметр) может?
Обозреваемый девайс может измерять постоянное и переменное напряжение, ток; частоту; температуру и влажность; освещённость; уровень шума; сопротивление, ёмкость, а также «прозванивать» цепь на обрыв и проверять диоды.

Поворотный переключатель является не единственным элементом управления. На передней части прибора также куча кнопок выбора всевозможных функций. С непривычки можно и запутаться.


1. «RANGE». Переключение пределов измерения.
а) При включении мультиметра в режиме измерения напряжения, силы тока, сопротивления устанавливается режим автоматического выбора пределов измерения.
б) для переключения в ручной режим измерения необходимо нажать кнопку «RANGE». Каждое последующее нажатие этой кнопки увеличивает предел измерения. По достижении максимального предела мультиметр перескакивает на минимальный предел.
в) Для возвращения в режим автоматического выбора пределов необходимо удерживать кнопку «RANGE» чуть более секунды.
2. «Hz%».
Кнопка переключения между режимами измерения частоты и коэффициента заполнения в режиме измерения частоты, напряжения и силы переменного тока.
3. «REL».
Кнопка включения режима относительных измерений. В режиме относительных измерений текущее показание сохраняется в память в качестве опорного значения для последующих измерений. Отображаемые далее значения представляют собой разность между текущим значением измеряемой величины и опорным значением.
4. «°C/°F».
Кнопка переключения между градусами Цельсия и Фаренгейта.
5. «¤». Подсветка дисплея.
а) Если внешнего освещения не хватает для правильного считывания показаний, необходимо нажать кнопку «¤».
б) Для отключения подсветки необходимо повторить операцию.
в) Если принудительного отключения подсветки не происходит, она автоматически отключится через 7,5 секунд (в инструкции написано через 10).
6. «FUNCTION». Переключение функций.
а) В режиме измерения напряжения и силы переменного тока нажатием кнопки «FUNCTION» производится переключение между измерением постоянного и переменного сигнала.
б) А также производится переключение между режимами измерения сопротивления, прозвонки цепей, проверки диодов и измерением ёмкости.
7. «HOLD». Режим фиксации данных.
а) Для фиксации текущего значения в процессе измерений необходимо нажать кнопку «HOLD».
б) Повторное нажатие кнопки возвращает прибор в нормальный режим работы.
Что и куда втыкать ясно из этой картинки.

Можно и без неё обойтись, на приборе всё подписано.
Перехожу к определению точностных характеристик.
Все приборы, при помощи которых буду определять точность, достаточно дороги, чтобы иметь их в личном пользовании.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Эта установка позволяет измерять погрешность непосредственно в процентах. Но этой функцией я не воспользуюсь. Слишком малы погрешности мультиметров. Просто буду выставлять образцовые напряжения и смотреть, что он (мультиметр) показывает.
Выставляю частоту 50Гц. Все замеры для простоты восприятия свёл в таблицу.


Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы от 10Гц до 2кГц.
Напряжение 220В подал с другой установки. Левый снимок – показания образцового счётчика.

Погрешность в последнем знаке.
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.

Индикатор у мультиметра показывает не только цифры, но и измеряемые величины (V, mV). Точность шикарная. Намного выше заявленной. Девайс неплохо настроен на заводе. Погрешность в пределах последнего знака.
Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.

Прибор и здесь показал высокую точность.
Перехожу к измерению сопротивления. Помогут мне магазины сопротивлений Р4834 и Р4002.
Все данные тоже свёл в таблицу.

И здесь точность в несколько раз выше заявленной.
Точность измерения ёмкостей проверить при помощи магазина Р5025 я не смогу. Он на поверке. Просто измерил достаточно точный конденсатор.

Какие показания считать более правильными, я не знаю. 66,6нФ или 67,2нФ. Разность данных значений менее 1%.
Мультиметр измеряет ёмкости только до100мкФ. При измерении больших ёмкостей сильно тормозит.


Переменный ток подавал с установки для поверки электросчётчиков.


Проверил только на тех пределах, на каких это возможно.
И здесь прибор не подвёл. Это очень хороший результат.

Прозвонка диодов и пищалка разнесены в разные режимы. Для выбора режима используем кнопку «FUNCTION». При прозвонке диодов на разомкнутых щупах 1.44В. Прозванивать светодиоды не получится. При прозвонке тормознутости не заметил. Если она и есть, то настолько мала, что раздражения не вызывает.
В режиме пищалка 0.44В. Это реально измеренные показания.
Прибор может измерять частоту. Раз есть, проверю.
Подключил к генератору Г3-112. Принцип простой. С генератором подавал сигнал на девайс. Все данные свёл в таблицу.

Генератор имеет встроенный аттенюатор. Чувствительность тестируемого прибора проверил с его помощью.
Прибор может измерять частоту и в режиме измерения переменного напряжения. Для этого достаточно нажать кнопку Hz% во время измерения. Измеряет точно и при напряжении 100В.
Может измерять температуру и влажность при помощи встроенных датчиков (фото в разборе).
Спец лаборатории у меня нет, а вот приборчик для сравнения есть.
В качестве образцового Testo 74Н – немецкий логгер. У меня к нему конечно доверия больше, и цена у него намного выше. Найти влажность менее 40% летом очень сложно. Измерил то, что было.

24,5°С → 24,6°С.
39,9%→40%
Совпадение идеальное.
Температуру может измерять также при помощи выносного датчика температуры.
Термопара стандартная.

Температуру досконально тоже проверить не смогу. Проверил нескольких точках.
Температура подмышкой.

36,6°С → 35°С.
Температура в комнате.

24,6°С → 23°С. И здесь занижает на 1,5°С. Встроенный датчик показывает точнее.
Сделал замер в кипящей воде.

Я так понял, они по этой температуре калибруют:)
Пора проверить люксметр. Спец лаборатории у меня нет, а вот приборчик для сравнения есть.
В качестве образцового Testo 540 – немецкий прибор. У меня к нему конечно доверия больше, и цена у него намного выше.
Прибор прошёл поверку в РОСТЕСТе три года назад. Погрешность, заявленная производителем — 3%.

Поверка уже давно просрочена, но вот на качестве измерений, я думаю, это не скажется.
Вот и посмотрим, насколько можно доверять герою обзора?

Просто сравнительное фото. Делать совместные снимки не смогу. У девайса датчик освещённости и дисплей расположены в разных плоскостях. Поэтому смотрите таблицу. Сделал несколько замеров. Этого достаточно, чтобы проследить закономерность.

Видно, что PEAKMETER MS8229 занижает показания приблизительно на 15% :(
После того, как протестировал люксметр, решил напомнить санитарные нормы СаНПиН 2.21/2.1.1.1278-03 (Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий). Там очень много интересного. Документ очень объёмный. Вот некоторые выдержки из него.

ВНИМАНИЕ!
Нормы указаны для рабочей поверхности: если это кабинет или биллиардная — то это высота стола; если это лестница, дорога или допустим стадион — то это: пол, полотно дороги, поле и т.п.
Как проводить измерения регламентирует ГОСТ Р 54944-2012 (Здания и сооружения_ Методы измерения освещенности).

Для офисных помещений нормы ещё жёстче.
И, наконец, измеритель уровня шумя. Как именно его проверить, я не знаю. Лично я даже не знаю, зачем он нужен. Возможно, замерять уровень шума от соседей после одиннадцати :)
Отмечу особенность. Меньше 30 dB не показывает даже в абсолютной тишине. Это стартовая цифра.

Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
•Средняя контрастность дисплея (видел и лучше).
•В качестве «мозга» МС типа «клякса».
•Отсутствие аналоговой шкалы.
•Измеряет ёмкость только до 100мкФ.
•Датчик освещенности совмещён с прибором. Не везде с ним подлезешь. Точность измерений освещённости не вдохновляет.
Плюсы:
•Большой LCD дисплей;
•Автоматический выбор пределов измерения с возможностью перехода на ручной режим.
•Функция автоотключения. Прибор выключится через 7-8 минут.
•Функция удержания показаний прибора;
•Качественная сборка, ни намёка на подвальность.
•Очень высокая точность прибора (сравнил, насколько смог).
•Наличие индикатора разряда батареи.
•Индикатор показывает измеряемые величины (А, мВ, …).
• Батареи питания типоразмера АА.
• Есть подсветка дисплея.
• Разрядность дисплея в 4000 отсчётов с плавающей точкой.
Кажись всё. Если что забыл, поправьте.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Может про что-нибудь и забыл рассказать. Слишком много всего он умеет. Уж извините.
Как правильно распорядиться сведениями из моего обзора каждый решает сам. Я лишь могу гарантировать правдивость своих измерений. Кому что-то неясно, задавайте вопросы (пока хозяину не отдал). Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи всем!
