Недорогой мультиметр DT-9205M от фирмы BEST
- 125 читателей · 1366 топиков · RSS
Цена: 9.68
Это прибор из «групповой закупки». Покупаю, собрав товара на не менее чем 40 долларов для бесплатного трека.
Посылку отправили с доставкой компанией СДЭК.
Я не первый раз через них получаю посылки. Правда, получаю сам, без курьера. Курьер работает по будням, а я тоже в будние дни работаю.
Про нюансы доставки я написал в предыдущем обзоре. Посылка пришла в зелёном фирменном пакете, значит, вскрывалась (скорее всего, на таможне). Стырили переходник-адаптер :(
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/b7dce0.jpg)
Внутри был лист доставки. Из него и узнал об этой радости.
Упаковка стандартная – (внутри) бумажный «пропупыренный» пакет с адресом. В нём коробка.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/cf956d.jpg)
Картонная коробка именно под эту модель.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/c0bdf9.jpg)
В комплекте шли прибор, гарантийный талон, инструкция и щупы.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/48c9da.jpg)
Инструкций две: одна на английском, другая на китайском.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/56733e.jpg)
Инструкция не очень объёмная (на девяти страничках).
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/12520d.jpg)
Более качественный скан инструкции можно глянуть здесь:
yadi.sk/i/25hfo7GnxxYvN — инструкция.
Щупы из разряда дешёвых. Длина 70см от кончика до кончика. Фото с разбором.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/0de32b.jpg)
Прибор упакован в пакетик.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/12f347.jpg)
Мультиметр средних размеров.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/7605ed.jpg)
В руке лежит удобно.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/4845bf.jpg)
Взвесил. 221г. с батарейкой. Она шла в комплекте и уже стояла внутри прибора.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/e7a3c2.jpg)
Подставка «свободная», откидывается где-то на 80 градусов.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/288e91.jpg)
Все надписи, нанесённые на прибор, имеют чёткие очертания, нигде не смазаны, легко читаемы.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/93833b.jpg)
Разрядность дисплея: 2000 отсчётов с плавающей точкой.
Питается от 9В батареи типа «Крона». Батарейный отсек закрыт крышкой при помощи самореза.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/5a5d46.jpg)
Батарейка сидит туго, вынимается с трудом.
«Силиконовый" чехол (с запахом) снимается без сложностей.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/eb0279.jpg)
Контрастность цифр на твёрдую четвёрку, можно сравнить с HYELEC.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/1a1253.jpg)
Дисплей наипростейший. Показывает только разрядность измеряемых величин.

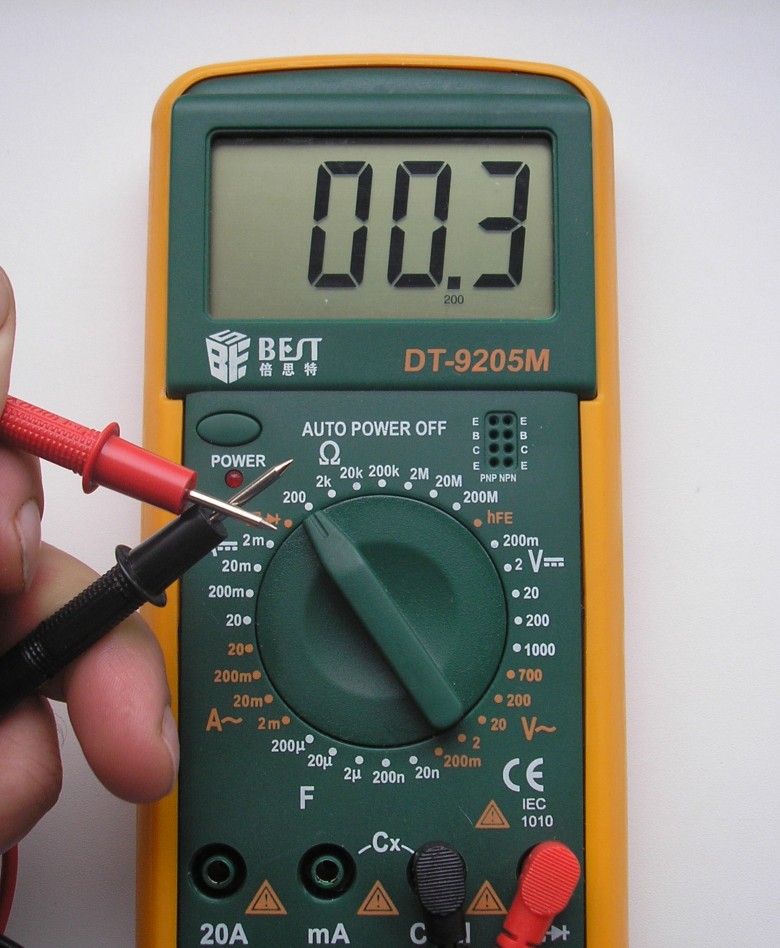

Щупы тоже наипростейшие, но видел и хуже.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/51507d.jpg)
Аналоговой шкалы нет.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 25 минут он без предупреждения переходит в спящий режим и отключается. Для его оживления необходимо передёрнуть кнопку включения/выключения.
Имеется контроль состояния батареи.
_______________________________________________________
Перехожу к разбору.
Откручиваю три самореза.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/54e6ab.jpg)
Внутри 3 подстроечных элемента. Плохо это или хорошо, пока не знаю. Вывод можно сделать только после определения точностных характеристик. Они подписаны, понятно, что и для чего (левый верхний — калибровка по постоянке, правее — калибровка измерителя ёмкости, правее и ниже – калибровка по переменке).
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/9e80a2.jpg)
Пайка деталей на основной плате без замечаний. В качестве «мозга» МС типа «клякса».
Можете рассмотреть всё детально.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/81f322.jpg)

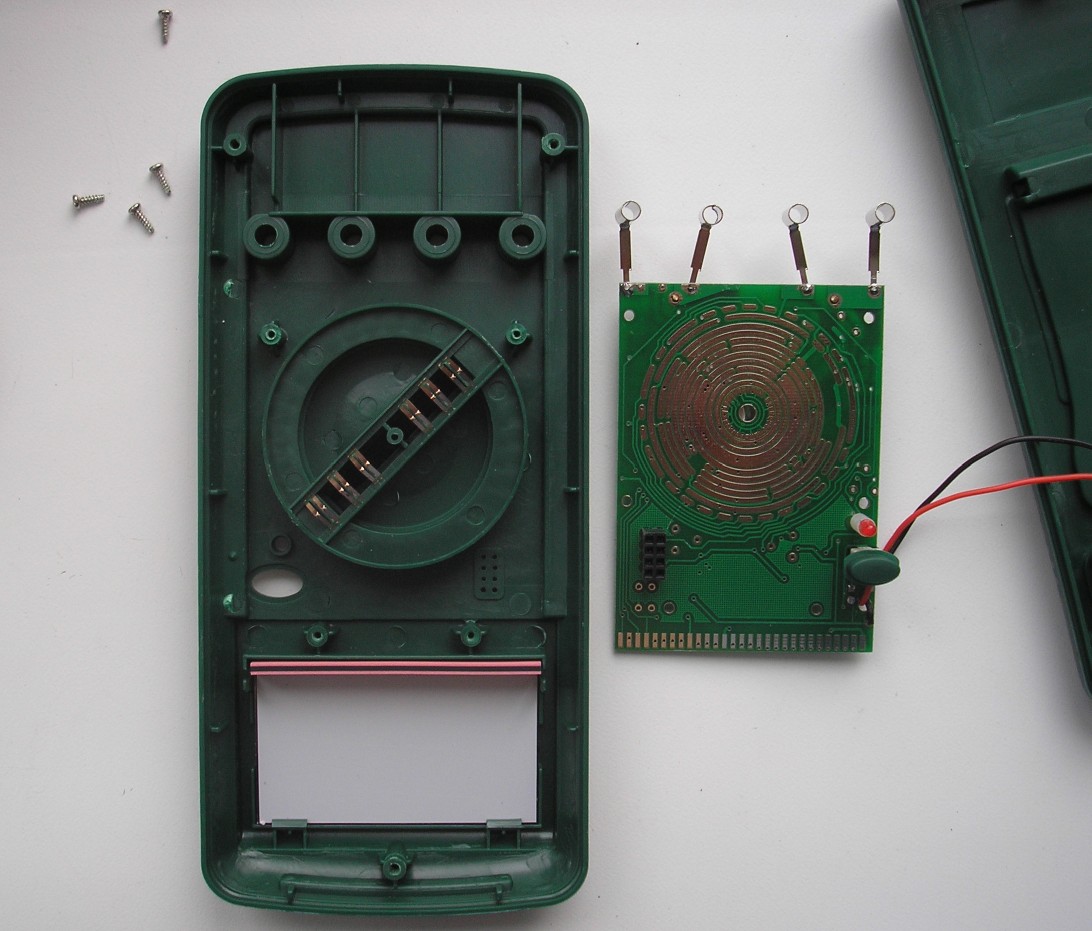

Откручиваю ещё четыре самореза.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/5afd90.jpg)
Переключалка изготовлена по тому же принципу, что и в широко известных всем мультиметрах MASTECH М890.
Если посмотреть на отсвет, видно, что на контактные площадки нанесена смазка, но маловато, добавил.
Индикатор без подсветки.
Обычного для большинства мультиметров предохранителя я не увидел.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/b9c6c1.jpg)
Но если приглядеться вместо него стоИт…
Для тех, кто часто устраивает фейерверки – это конечно минус. Но вообще-то палить его не стОит (даже если там предохранитель, не всегда успевает).
И всё же, что же он (мультиметр) может?
Обозреваемый девайс может измерять постоянное и переменное напряжение, ток; сопротивление, ёмкость; «прозванивать» цепь на обрыв и проверять диоды, а также проверять транзисторы.
Поворотный переключатель является единственным элементом управления (не считая кнопки включения/выключения).
Девайс я собираю и перехожу к определению точностных характеристик.
Все приборы, при помощи которых буду определять точность, достаточно дороги, чтобы иметь их в личном пользовании.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Эта установка позволяет измерять погрешность непосредственно в процентах. Но этой опцией я не воспользуюсь. Просто буду выставлять образцовые напряжения и смотреть, что он (мультиметр) показывает. Так нагляднее.
Выставляю частоту 50Гц. Все замеры для простоты восприятия свёл в таблицу.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/1d691c.jpg)
Погрешность около 2%.
Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы от 15Гц до 1кГц.
Измерил напряжение в сети. Слева – показания образцового счётчика.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/ff7ab0.jpg)
Занижает более чем на 5В.
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/56f1dc.jpg)
Индикатор у мультиметра показывает только цифры. Поэтому ориентируемся по переключателю. Погрешность около 1,7%.
Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/9c1d77.jpg)

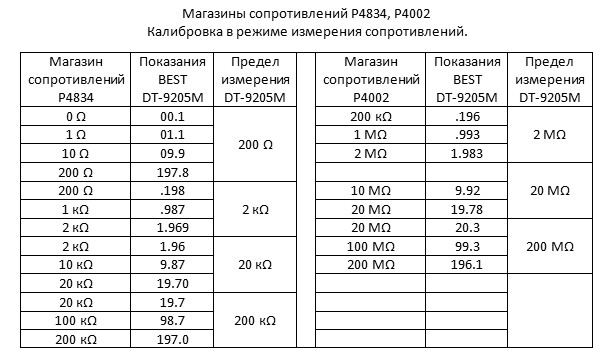

Перехожу к измерению сопротивления. Помогут мне магазины сопротивлений Р4834 и Р4002.
Все данные тоже свёл в таблицу. Использовал неродные щупы.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/adb3e5.jpg)
И здесь точность в тех же пределах.
Точность измерения ёмкостей проверю при помощи магазина Р5025.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/770690.jpg)
Мультиметр измеряет ёмкости только до 200мкФ.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/53b16f.jpg)

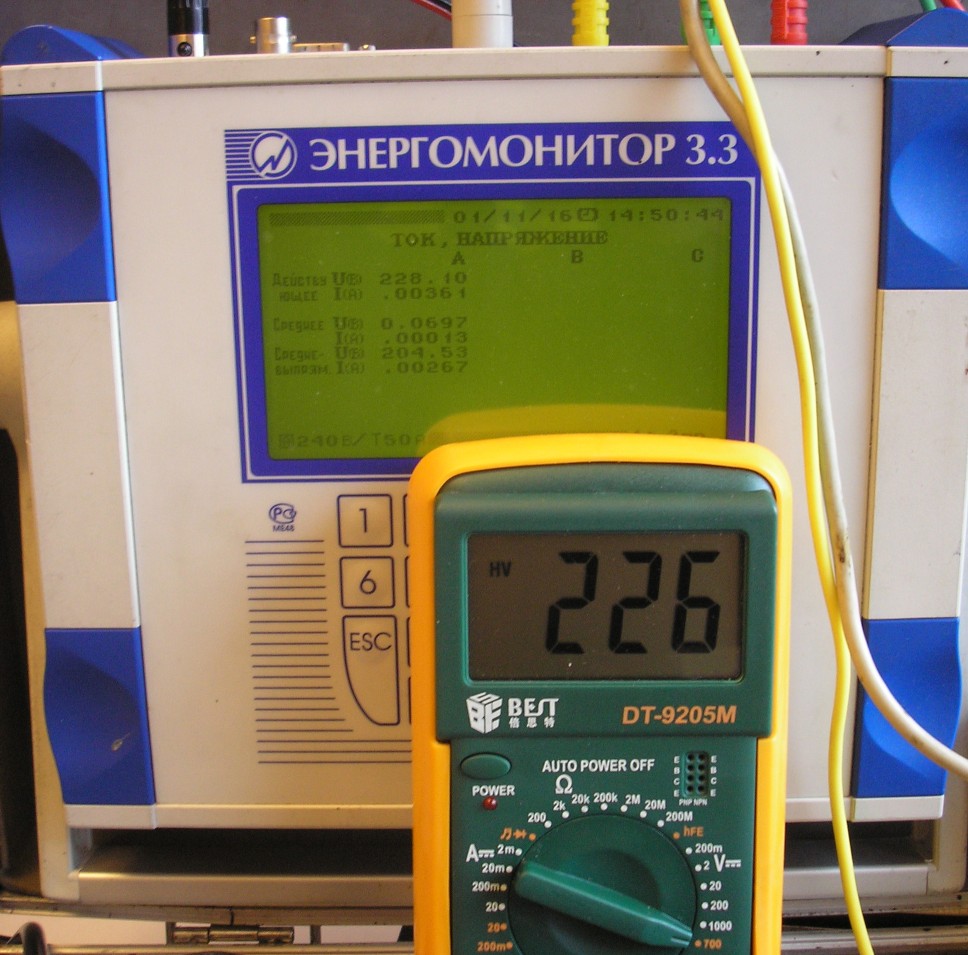

Не могу я спокойно смотреть на погрешности более 1%. С разрешения хозяина крутанул резистор калибровки по постоянке. Он калибруется первым, так как влияет и на переменку тоже. После этого измерил напряжение в сети.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/812a67.jpg)
Погрешность измерения напряжения в сети снизилась с 5 до 2 В. При более тщательном подходе можно снизить до 0,5В. Что именно крутить я написал ранее.
Переменный ток подавал с установки для поверки электросчётчиков.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/911f93.jpg)
Проверил только на тех пределах, на каких это возможно.
После подгонки и здесь результат улучшился.
Прозвонка диодов и пищалка совмещены.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/a39b70.jpg)
При прозвонке загорается красный светодиод. Тормозов нет. Пищать начинает сразу.

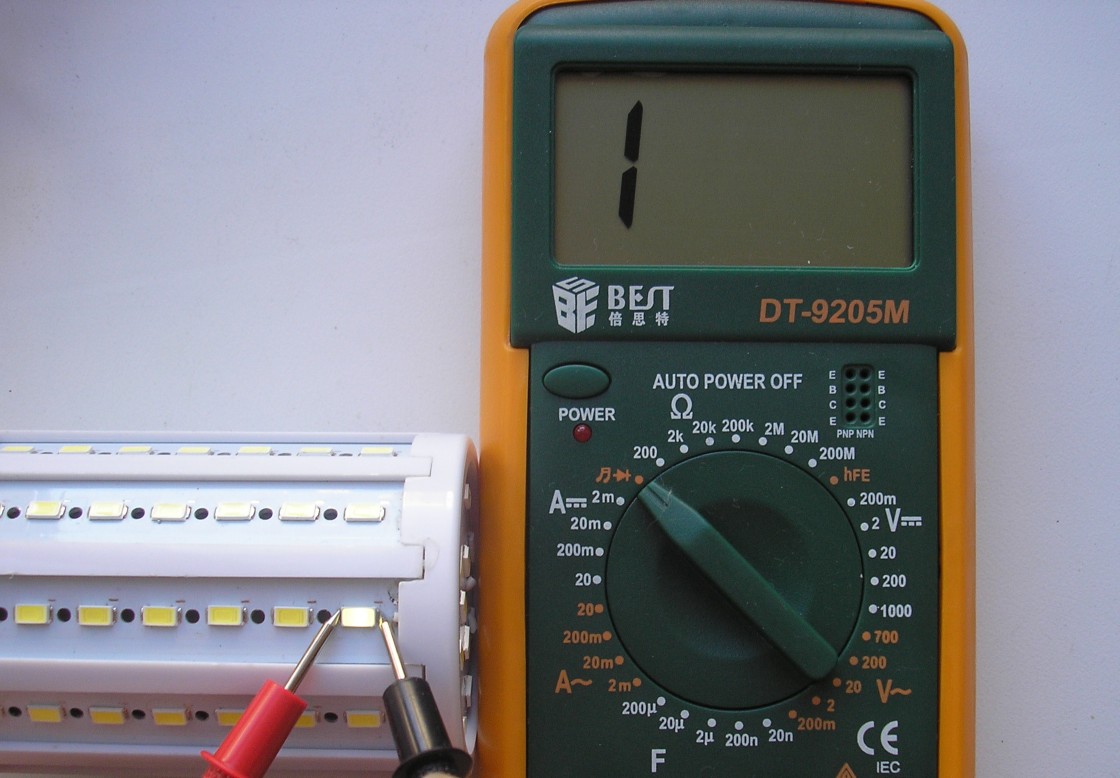

При этом на разомкнутых щупах 3.01В. Можно и светодиоды прозванивать.
![](http://skuonline.ru/uploads/images/00/09/32/2016/11/03/58b7bb.jpg)
Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
•В качестве «мозга» МС типа «клякса».
•Отсутствие аналоговой шкалы.
•Измеряет ёмкость только до 200мкФ.
•Индикатор не показывает измеряемые величины (А, мВ, …).
• Нет подсветка дисплея.
• Батареи питания 9В.
• Разрядность дисплея в 2000 отсчётов с плавающей точкой.
Плюсы:
•Большой контрастный LCD дисплей.
•Функция автоотключения. Прибор выключится через 24-25 минут.
•Есть кнопка включения/отключения. При выключении не нужно щёлкать переключателем.
•Наличие индикатора разряда батареи.
•Прибор поддаётся простой калибровке.
•Цена
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Как правильно распорядиться сведениями из моего обзора каждый решает сам. Я лишь могу гарантировать правдивость своих измерений. Кому что-то неясно, задавайте вопросы (пока хозяину не отдал). Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи всем!
