Мультиметр OWON-B35T
- 125 читателей · 1366 топиков · RSS
Цена: US$55.15
Упаковка стандартная – бумажный «пропупыренный» пакет с адресом.
Внутри коробка и лист доставки. Иногда лист доставки помогает понять, что у тебя стырили на таможне. И такое бывало:( Но этот пакет не вскрывали.
Коробка для прибора с таким ценником выглядит бедновато.
Внутри именной чехол вышивкой.
Чехол был плотно забит содержимым.
В комплект поставки входят:
— чехол
— мультиметр
— щупы
— наконечники-крокодилы с резьбой (!)
— термопара
— переходник-адаптер
— листовка с QR кодом (с ссылкой на приложение)
— инструкция пользователя
— техническая спецификация.
Инструкция на 17 страницах.
Инструкцию пользователя можно скачать с официального сайта.
Техническая спецификация с указанием погрешности.
На официальном сайте есть спецификация сразу на несколько моделей.
Переходник-адаптер.
Наконечники-крокодилы с резьбой.
Они накручиваются на щупы. Очень удобно, сами никогда не соскочат.
Мультиметр чуть больше средних размеров.
Выглядит очень аккуратным.
Взвесил. 288г. без батареек.
Батареек в комплектации не было.
Подставка достаточно свободная, в крайнем положением с фиксацией. Откидывается около 70 градусов.
Все надписи, нанесённые на прибор, имеют чёткие очертания, нигде не смазаны, легко читаемы.
Что куда втыкать всё подписано.
Какие щупы куда нужно втыкать выделили цветом.
Разрядность дисплея: 6000 отсчётов с плавающей точкой.
Щупы мягкие. Длина чуть больше метра.
На щупы установлены свинчивающиеся пластиковые защитные колпачки.
Паркинга нет. Но есть противоскользящие ножки.
Возможности дисплея избыточны по отношению к возможностям прибора.
Имеется аналоговая шкала.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 15 минут он подаёт пять писклявых сигнала, ещё через минуту после продолжительного попискивания переходит в спящий режим и отключается. Для его оживления достаточно нажать любую кнопку.
Имеется контроль состояния батареи. Значок появляется при снижении питания ниже 2,5В.
Батарейный отсек спрятан под откидывающейся подставкой.
Крепится при помощи двух зацепов с одной стороны и винта с другой. В ответной части бронзовая втулка. Открывается не совсем удобно.
Контактные площадки подпружинены. Перепутать плюс с минусом сложно.
Питается от двух стандартных элементов типоразмера АА, считаю плюсом.
Перехожу к разбору.
Откручиваю четыре самореза.
«Силиконовый» чехол вживлён в обе половинки.

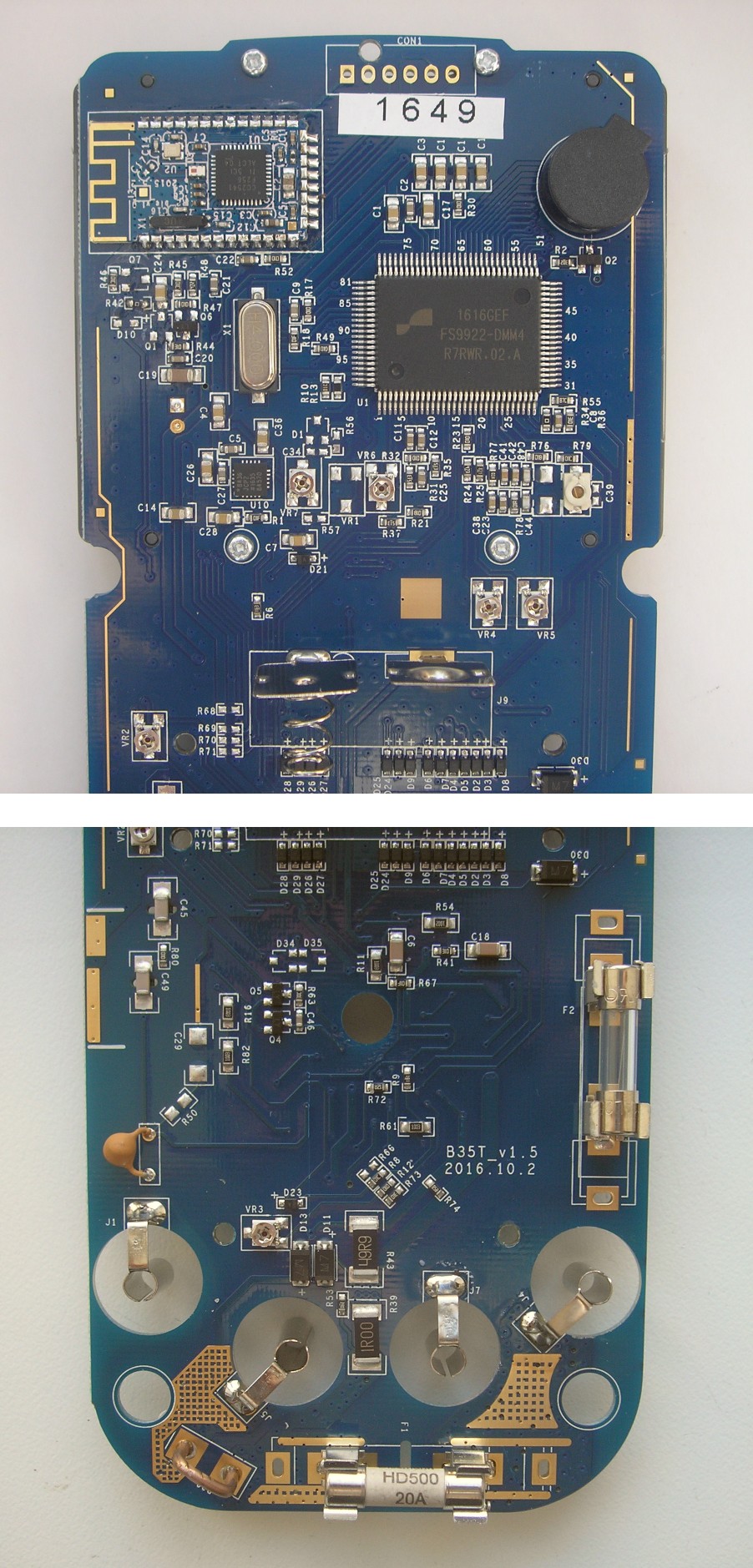

Внутри 7 подстроечных элементов!
Можете рассмотреть всё детально.
По токовым входам стоят предохранители.
Пайка деталей без замечаний. В качестве «мозга» полноценная микросхема FS9922-DMM4.
Bluetooth модуль.
Для доступа к переключателю необходимо открутить ещё 5 саморезов.
И всё же, что он (мультиметр) может?
Обозреваемый девайс может измерять постоянное и переменное напряжение; ток; частоту; температуру; сопротивление, ёмкость, а также «прозванивать» цепь на обрыв и проверять полупроводники.
Поворотный переключатель является не единственным элементом управления. На передней части прибора шесть кнопок выбора всевозможных функций.
«☀/H». Подсветка дисплея/Режим фиксации данных.
а) Для фиксации текущего значения в процессе измерений необходимо нажать кнопку «HOLD».
б) Повторное нажатие кнопки возвращает прибор в нормальный режим работы.
в) Длительное нажатие включает подсветку дисплея. Подсветка отключится через 50 секунд.
«Select». Переключение функций.
а) В режиме измерения напряжения и силы тока нажатием кнопки производится переключение между измерением постоянного и переменного сигнала.
б) В режиме измерения температуры производится переключение между градусами Цельсия и Фаренгейта.
в) А также производится переключение между режимами измерения сопротивления, прозвонки цепей, проверки полупроводников и измерением ёмкости.
«RANGE» Переключение пределов измерения.
а) При включении мультиметра устанавливается режим автоматического выбора пределов измерения (по умолчанию).
б) Для переключения в ручной режим при измерении напряжения, силы тока, сопротивления, необходимо нажать кнопку «RANGE». Каждое последующее нажатие этой кнопки увеличивает предел измерения (в режиме измерения сопротивлений начинает с МОм). По достижении максимального предела мультиметр перескакивает на минимальный предел.
в) Длительное нажатие возвращает в автоматический режим измерения.
«Hz/Duty».
Кнопка переключения между режимами измерения частоты и коэффициента заполнения в режиме измерения частоты, напряжения и силы переменного тока.
Max/Min
а) Кратковременное нажатие позволяет измерять минимальное и максимальное значения.
б) Длительное нажатие переводит в нормальный режим измерения.
∆/Bluetooth.
а) Кратковременное нажатие включает/отключает режим относительных измерений.
б) Длительное нажатие включает/отключает Bluetooth.
Перехожу к определению точностных характеристик.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Выставляю частоту 50Гц. Все замеры для простоты восприятия свёл в таблицу.
Заявленная погрешность:
AC Voltage: 60mV /600mV / 6V / 60V / ± (0.8% + 2d), 600V/750V ± (1.0% + 3d)
Погрешность измерения не более 0,2%.
Измерил напряжение в сети предприятия.
Погрешность около 0,2В. Правда, фотоаппарат поймал более удачный момент:) Так тоже бывает.
Мультиметр может измерять частоту в режиме измерения переменного напряжения. Для этого достаточно нажать кнопку Hz% во время измерения.
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.
Заявленная погрешность:
DC Voltage: 60mV/60mV/6V /60V / 600V/1000V ± (0.5% + 2d).
Погрешность измерения на пределе 60mV немного превышает допустимую. На остальных пределах всё идеально.
У мультиметра есть особенность. У него два поддиапазона 600mV. Можно переключатель поставить на вольты, можно на милливольты. Оба поддиапазона и проверил.
Индикатор у мультиметра показывает не только цифры, но и измеряемые величины (V, mV).
Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.
Заявленная погрешность:
DC Current: 600uA / 6000uA/60mA / 600mA/ 6A ± (0,8% + 2d), 20A ± (1.2% + 3d).
Здесь вообще без вопросов.
Перехожу к измерению сопротивления.
Помогут мне магазины сопротивлений Р4834 и Р4002.
Все данные тоже свёл в таблицу.
Заявленная погрешность:
Resistance: 600Ω/6kΩ /60kΩ /600KΩ/6MΩ ± (0.8% + 2d), 60MΩ ± (2% + 3d)
И здесь точность выше заявленной.
Точность измерения ёмкостей проверил при помощи магазина Р5025.
Заявленная погрешность:
Capacitance: 40nF /400nF /4uF /40uF ± (2.5% + 3d), 400uF/4000uF ± (3.0% + 5d)
Мультиметр измеряет ёмкости до 4000мкФ. При измерении больших ёмкостей сильно тормозит.
Эту ёмкость замерял 27 секунд.
Прозвонка диодов и пищалка разнесены в разные режимы. Для выбора режима используем кнопку «Select».
Светодиоды подсвечиваются даже, когда горит индикатор разряженной батареи.
При прозвонке цепи лёгкая тормознутость. Для тех, кому критичен этот показатель, посмотрите видео.
Прибор может измерять частоту. Раз есть, проверю.
Подключил к генератору — MHS-5200A.
Генератор может выдавать частоты до 25МГц. Мультиметр и 25МГц измерил, хотя по инструкции только до 10МГц.
Принцип простой. С генератора подавал сигнал на девайс. Все данные свёл в таблицу.
Заявленная погрешность:
Frequency: 10Hz /100Hz/1000Hz/10KHz/100KHz/1000KHz/10MHz ± (0.8% + 2d).
Генератор имеет аттенюатор. Чувствительность тестируемого прибора проверил с его помощью.
Может измерять температуру.
Термопара стандартная К-типа.
Температуру досконально проверить не смогу. Проверил нескольких точках.

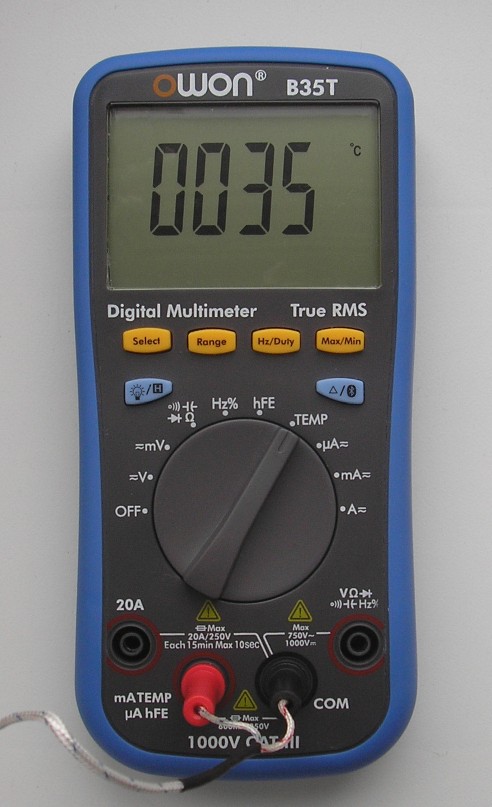

Температура подмышки.
Обратите внимание на немного нестандартное подключение термопары.
Сделал замер в кипящей воде.
Отличительной особенностью этого мультиметра является вычисление среднеквадратичного значения измеренного переменного напряжения (функция True RMS).
Подключил к генератору MHS-5200A. Он может выдавать сигналы различной формы. Выставил частоту 50Гц.
Сначала подал синусоиду.
Затем подал пилу. Входы/выходы приборов соединены параллельно.
И, наконец, меандр (прямоугольный).
Смотрите.
Обычные мультиметры на таких формах сигнала начинают сильно врать.
Баловства ради увеличил частоту до 20кГц.
Увеличил до 100кГц.
И, наконец, Bluetooth.
Данная модель мультиметра поддерживает подключение к умным устройствам по Bluetooth.
В комплекте с прибором идет листовка с QR кодом с ссылкой на приложение.
www.owon.com.hk/bluetooth4/
Отсюда загружаемся.
Для активации Bluetooth на приборе необходимо чуть больше секунды удерживать синюю кнопку с пиктограммой Bluetooth.

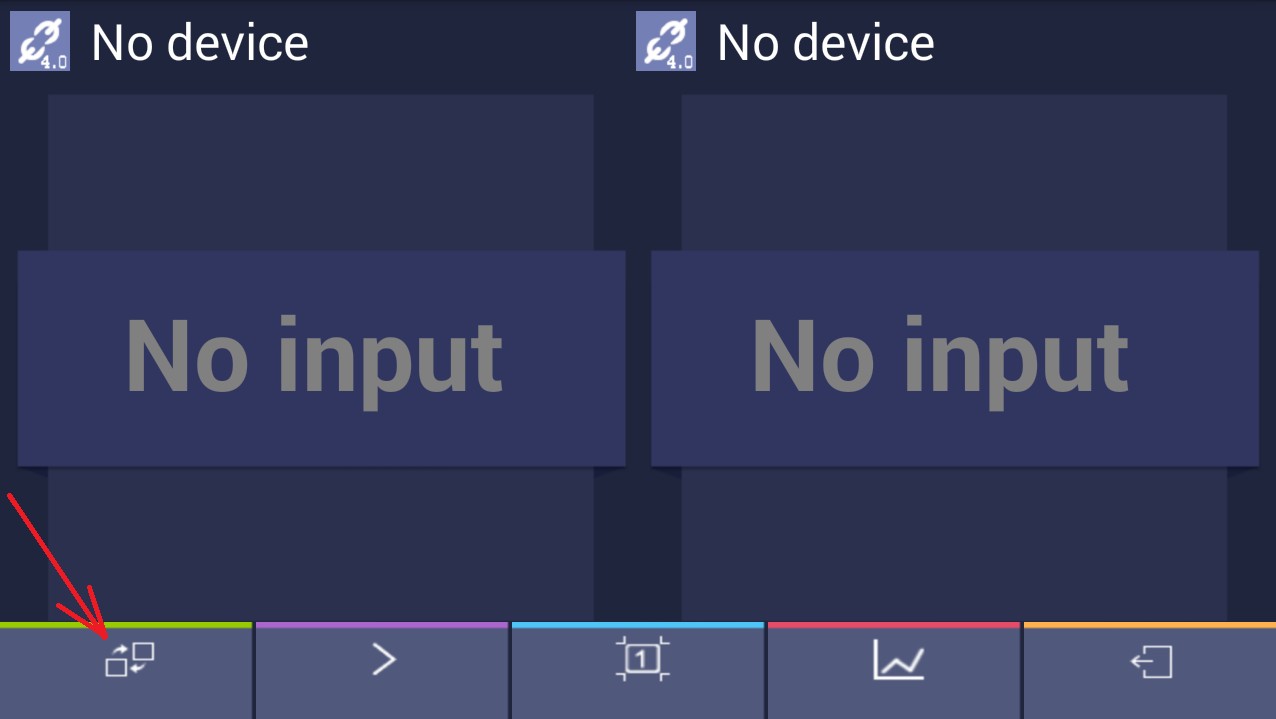

Запускаем приложение.
Приложение умеет работать одновременно (как минимум) с двумя приборами.
Выбираем.
В приложении дублируются все показания прибора, правда, с небольшой задержкой.
Так же из приложения можно управлять прибором при помощи функциональных клавиш. Виртуальный пульт своего рода.
Кроме функции удаленного управления, приложение имеет функцию микрологгера.
Данные можно сохранять.
На этом буду заканчивать.
Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
— Очень медленно измеряет большие ёмкости.
— Нет кнопки отключения, нужно крутить ручку в крайнее левое положение. Можно было бы и в крайнем правом добавить выключалку.
— Притормаживает при прозвонке.
Плюсы:
+Умеет прозванивать светодиоды.
+В качестве «мозга» полноценная микросхема.
+Хорошая контрастность дисплея (хотя видел и лучше).
+Большой LCD дисплей;
+Функция автоотключения. Прибор выключится через 16 минут.
+Функция удержания показаний прибора;
+Очень высокая точность прибора.
+Наличие индикатора разряда батареи.
+Индикатор показывает измеряемые величины (А, мВ, …).
+Батареи питания типоразмера АА.
+Есть подсветка дисплея.
+Разрядность дисплея в 6000 отсчётов с плавающей точкой.
+ Наличие аналоговой шкалы.
+Автовыбор пределов измерения с возможностью переключения вручную.
+Сделан аккуратно и добротно.
+ Наличие функции True RMS. Можно измерять сигнал практически любой формы.
+ Bluetooth. Кроме функции удаленного управления, имеет функцию микрологгера.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Может про что-нибудь и забыл рассказать. Уж извините.
Кому что-то неясно, задавайте вопросы.
Теперь всё.
Удачи всем!
