7 дюймовый монитор для вывода видео с регистратора и камеры заднего вида
- 108 читателей · 863 топика · RSS
Цена: $50.86
Если вам интересна более подробная информация – предлагаю ознакомиться с обзором.
Монитор поставляется вот в такой коробке с цветным принтом:

Изображение монитора на коробке не соответствует реальному. Это, судя по всему потому, что одна и та же упаковка используется производителям для мониторов с различной конструкцией (в комплектной инструкции приведено 5 различных вариантов).

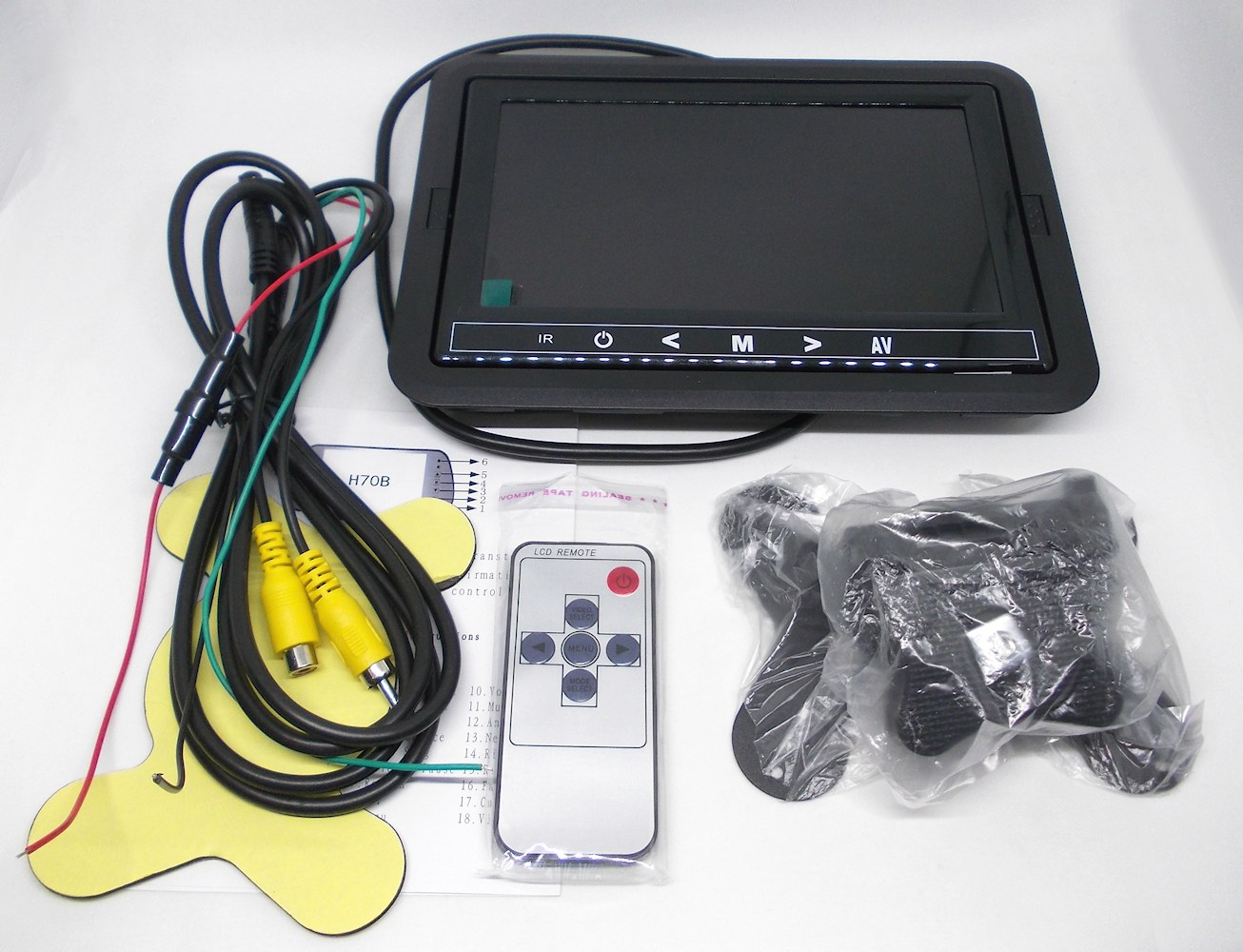

Комплект поставки включал:
- сам монитор со съемной панелью для встроенной установки,
- держатель для установки на торпеду,
- двусторонний скотч для крепления держателя,
- комплект соединительных кабелей,
- пульт,
- инструкция на английском языке.

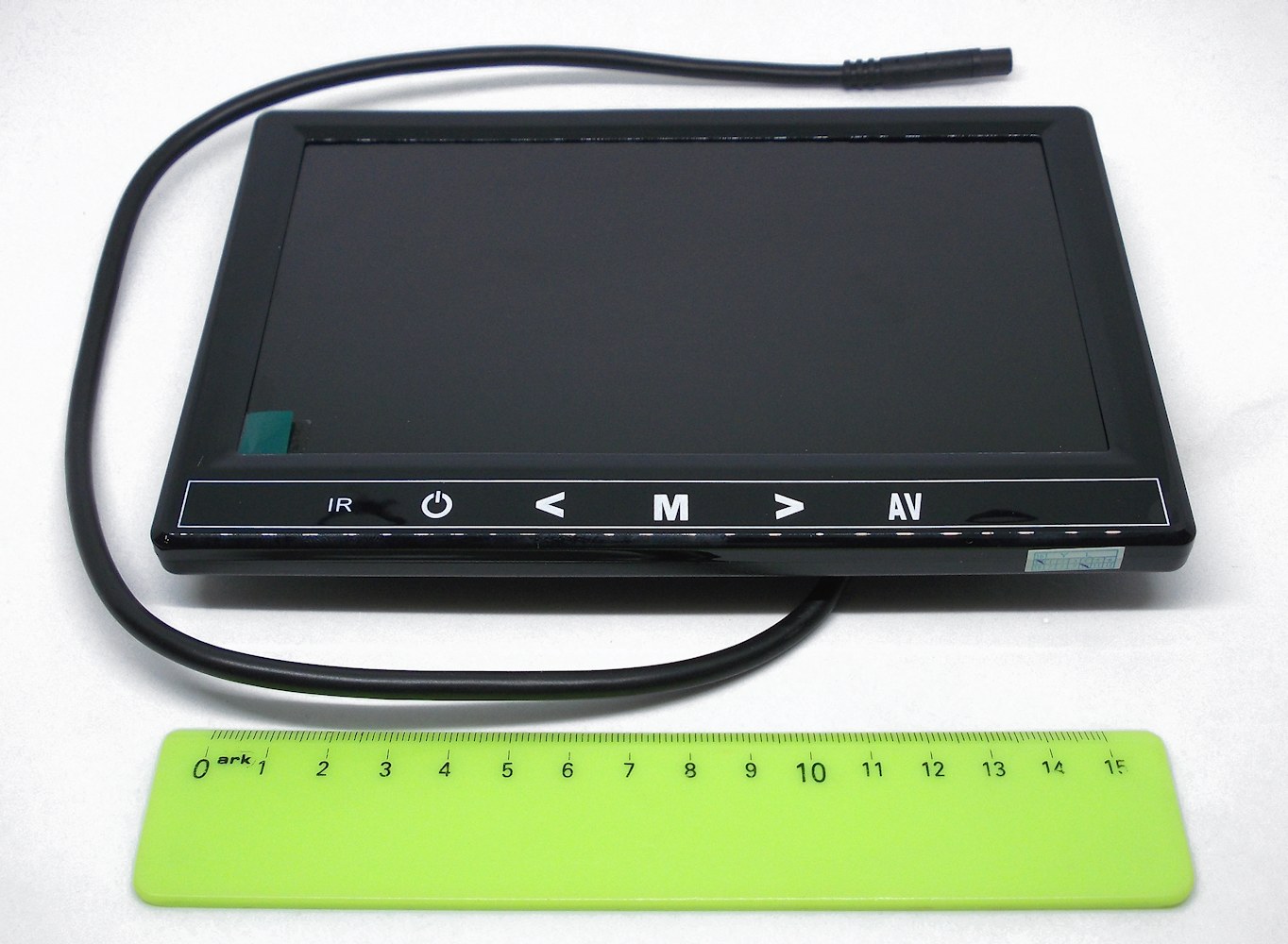

Размер монитора – 18 x 10.8 x 2.5 см (т.е. соответствуют DIN по ширине и чуть больше по высоте, что менее критично).

На лицевой панели внизу расположены сенсорные кнопки, со следующими функциями (слева направо):
- активация пульта,
- вкл./выкл.,
- навигация настроек влево,
- активация настроек
- навигация настроек вправо,
- переключение видеовходов.

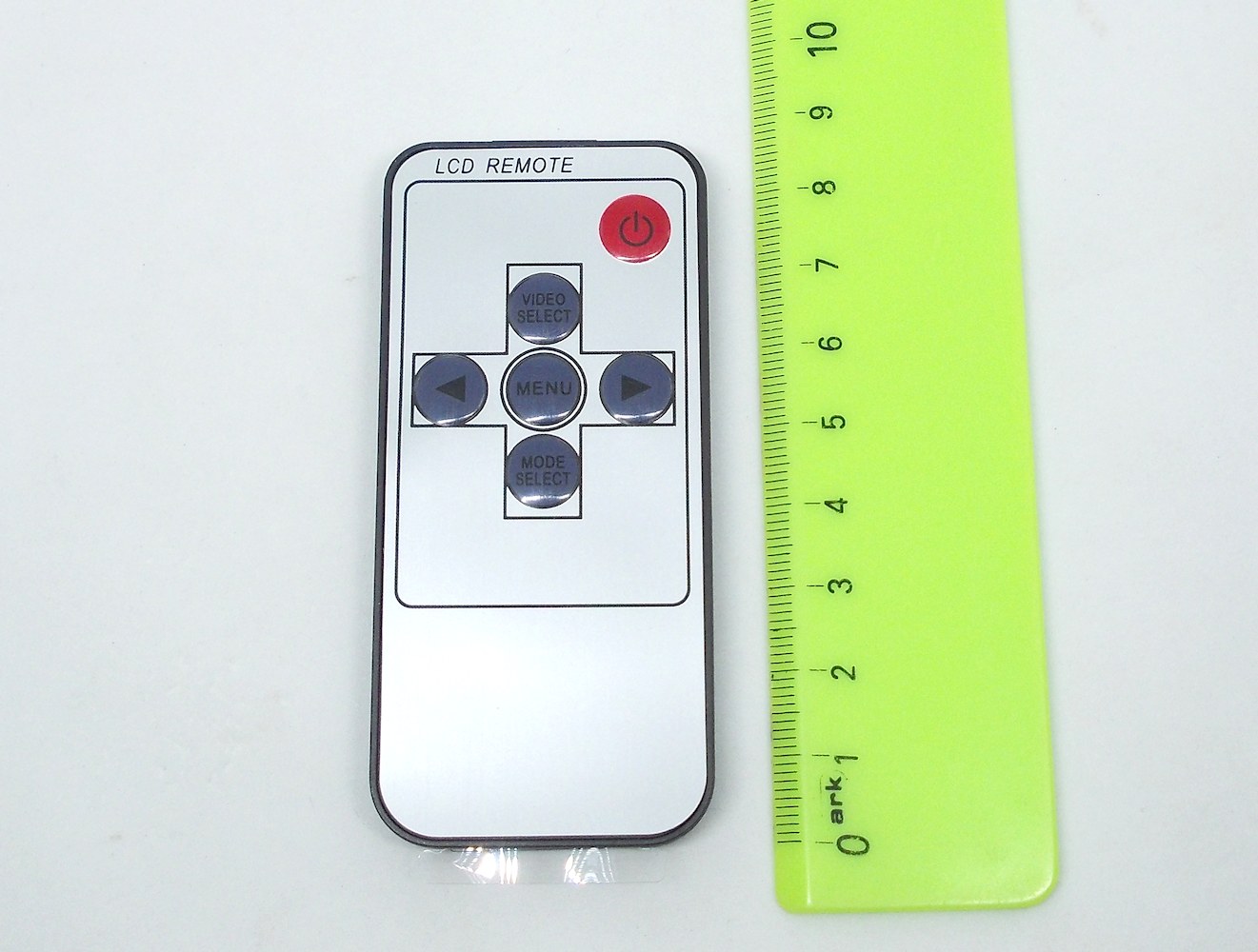

Эти же функции продублированы на комплектном миниатюрном пульте размером 8.5 x 4.1 x 0.5 см:

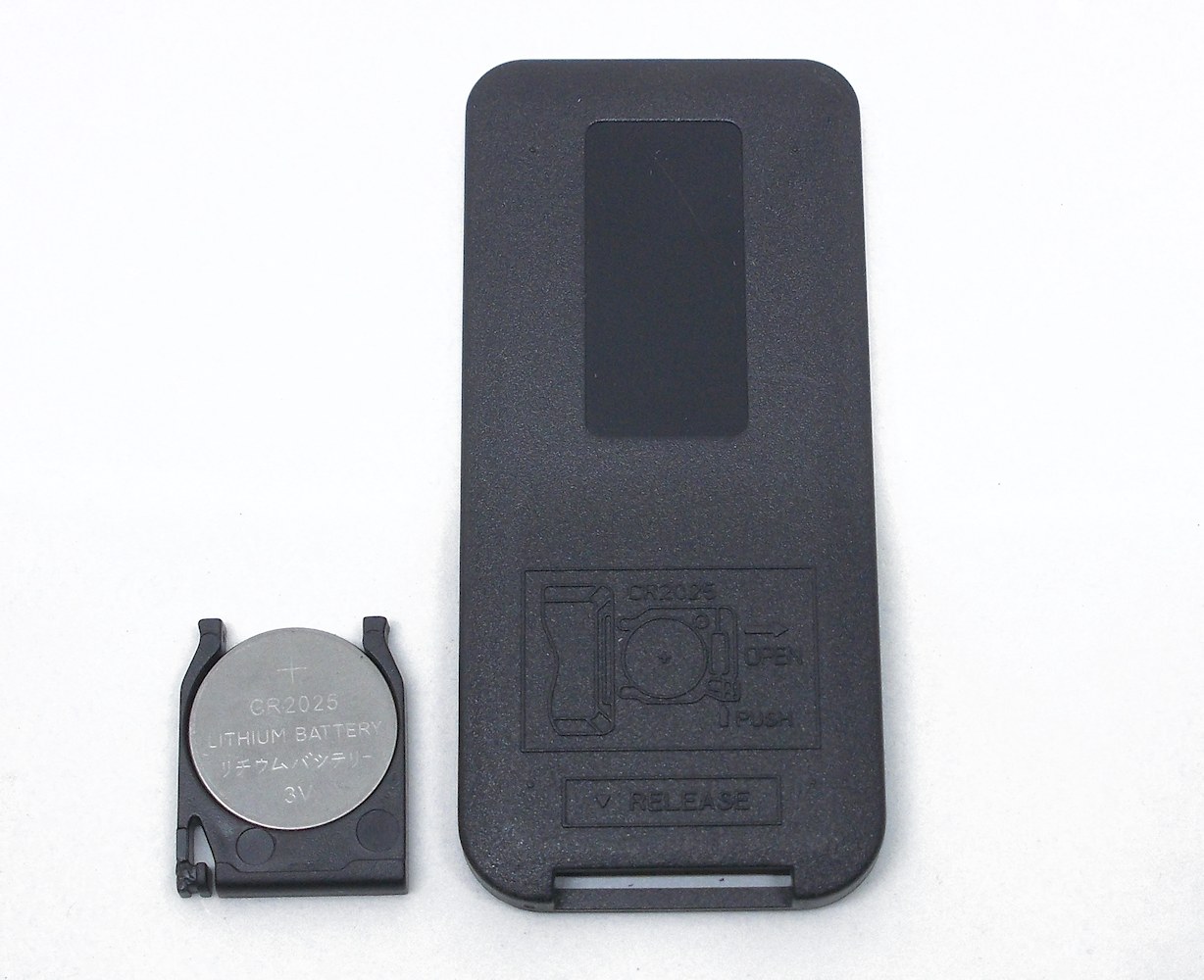

Питание пульта осуществляется от комплектной батарейки CR2025.

Обратная сторона. Видно крепление для подставки и вентиляционные отверстия.

Внутренняя конструкция:

Плата управления крупным планом:

Панель для встроенного крепления:

Монитор фиксируется в панели с помощью расположенных по бокам зажимов. Для крепления самой панели предусмотрено четыре отверстия.
Держатель для установки на торпеду:

Крепление возможно как на двусторонний скотч или на болты/саморезы, для чего предусмотрены отверстия в подставке.
Угол наклона монитора на подставке можно регулировать.
Так это смотрится в сборе:

Соединительный кабель:

Красный провод – 12V, черный – заземление, зеленый – сигнал активации камеры заднего вида, RCA-разъем мама – для подключения вывода видео с регистратора, RCA-разъем папа – для подключения видео с камеры заднего вида.
Так как камера заднего вида еще не пришла, тестирование камеры я проводил без стационарной установки. Для подключения к электросети автомобиля придумал такой переходник из сломанного зарядного в прикуриватель:

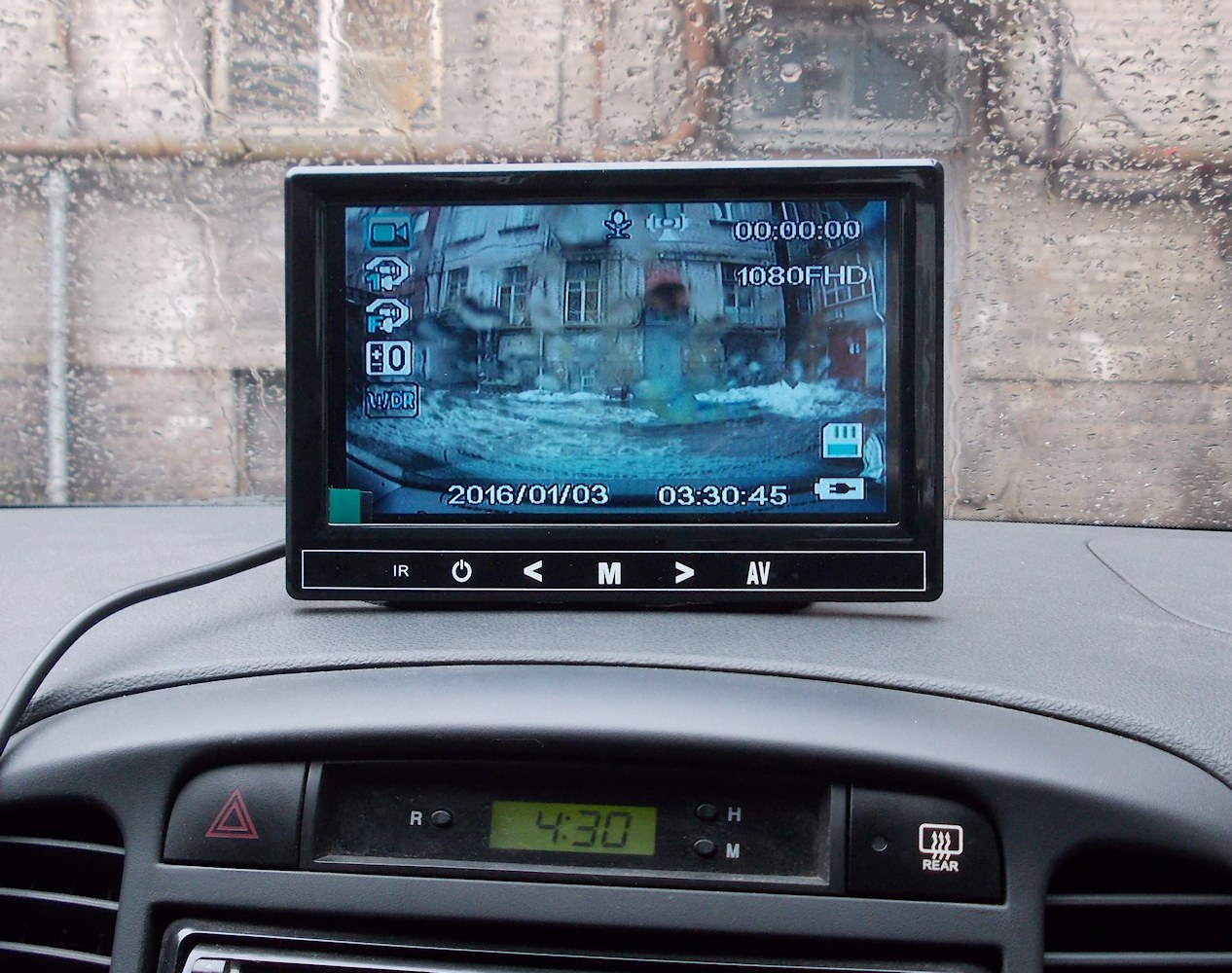

Вывод видео с регистратора:

Доступные параметры настройки (для лучшей читаемости показаны на однородном фоне экрана второго канала):

1- яркость, 2 – контрастность, 3 – цветонасыщенность, 4 – соотношение сторон (16:9 / 4:3), 5 – поворот экрана, 6 – язык (русского нет), 7 – сброс настроек.
В порядке эксперимента подключил монитор к TV-box. Как видите, его можно использовать и таким образом.
