Приветствую всех посетителей сайта!
Сегодня в обзоре мини компьютер CENAVA mini PCs, позиционирующийся производителем как miniPC — TVbox, но позволяющий работать в привычной многим среде Windows/Office и тд. На вооружении ПК стоит процессор, производимый с первого квартала 2016г., 4 Gb ОЗУ, EMMC накопитель объемом 64 Gb, набор средств связи с внешним миром Bluetooth/WiFi/ Ethernet RJ45/HDMI. Устройство работает абсолютно бесшумно и управляется Windows 10.
За подробностями приглашаю под кат.
Как известно Intel Atom X5-Z8350 это SoC для мобильных устройств, планшетных компьютеров под управлением Windows и Android. Покорения каких-то вершин от него ждать не следует, но низкое энергопотребление, бесшумность систем на нем, возможность выполнять работу в Office, а так же мультимедийные возможности делают устройства на этом процессоре вполне имеющими право на жизнь.
Основной вопрос, как обычно, к реализации этих устройств производителями.
В линейке моделей мини ПК CENOVO предоставленный на суд читателей mini PCs является третьей моделью. Первые две были mini PC, mini PCII. Первый был построен на базе Intel Z3735F, второй на Intel Z8300. Третья модель — mini PCs уже построена на Intel Z8350.

Более подробные технические характеристики обозреваемого гаджета:

Тип устройства: мини ПК
Модель: CENOVO mini PCs
Процессор: Intel Cherry Trail Z8350 Quad Core до 1,92 ГГц
Внешняя память: TF-карта до 64 ГБ (не входит в комплект)
Оперативная память: 4 Гб DDR3L
Внутренняя память: 64 Гб EMMC

ОС: Windows 10 Home
Wi-Fi: IEEE 802.11b / g / n
Bluetooth: 4.0

Порты:
RJ45 х 1
Слот для карты TF х 1 (до 64 ГГб)
3,5 мм разъем для наушников х 1
DC In х 1
HDMI х 1
USB 3.0 х 1
USB 2.0 х 3
Ethernet: RJ45 10/100 /1000M

Поддерживаемые форматы мультимедиа:
Аудио: MP3, WMA, WAV, AAC, AC3
Видео: MPEG-4, H.265, H.264, AVS
Формат изображения: BMP, PNG, GIF, JPEG, TIFF
Языки: английский, китайский и др.
Размер: 116 х 125 х 17 мм
Вес: 190 г

Комплектация:
Кабель HDMI, руководство пользователя (англ.), мини ПК, блок питания (вилка на выбор)

Поставляется компьютер в симпатичной плотной картонной коробке с принтом, намекающим на «мировую паутину» и надписями о назначении содержимого – miniPC/TV-box.



На обратной стороне коробки иллюстрация о возможной «дружбе» с другими устройствами, варианты цвета и объемов памяти, адрес и сайт производителя.



Первой при открывании коробки нас встречает инструкция. Инструкция очень короткая, больше в картинках про окна операционной системы и характеристики мини ПК.



Сам ПК упакован в пластиковый пакет и благодаря бамперу из вспененного материала в дороге не пострадал, хотя почтовые службы к этому стремились, слегка помяв угол коробки.



В нижнем отсеке коробке лежат блок питания, кабель HDMI, гарантийный талон на китайском языке и, наверное, квитанция ОТК.



Блок питания, которым комплектуется гаджет, оснащен европейской вилкой, светодиодом индикации подключения к сети и способен выдать 5 вольт при токе в 3 ампера.



HDMI кабель длиной 1,2 метра с колпачками и золотистыми контактами.

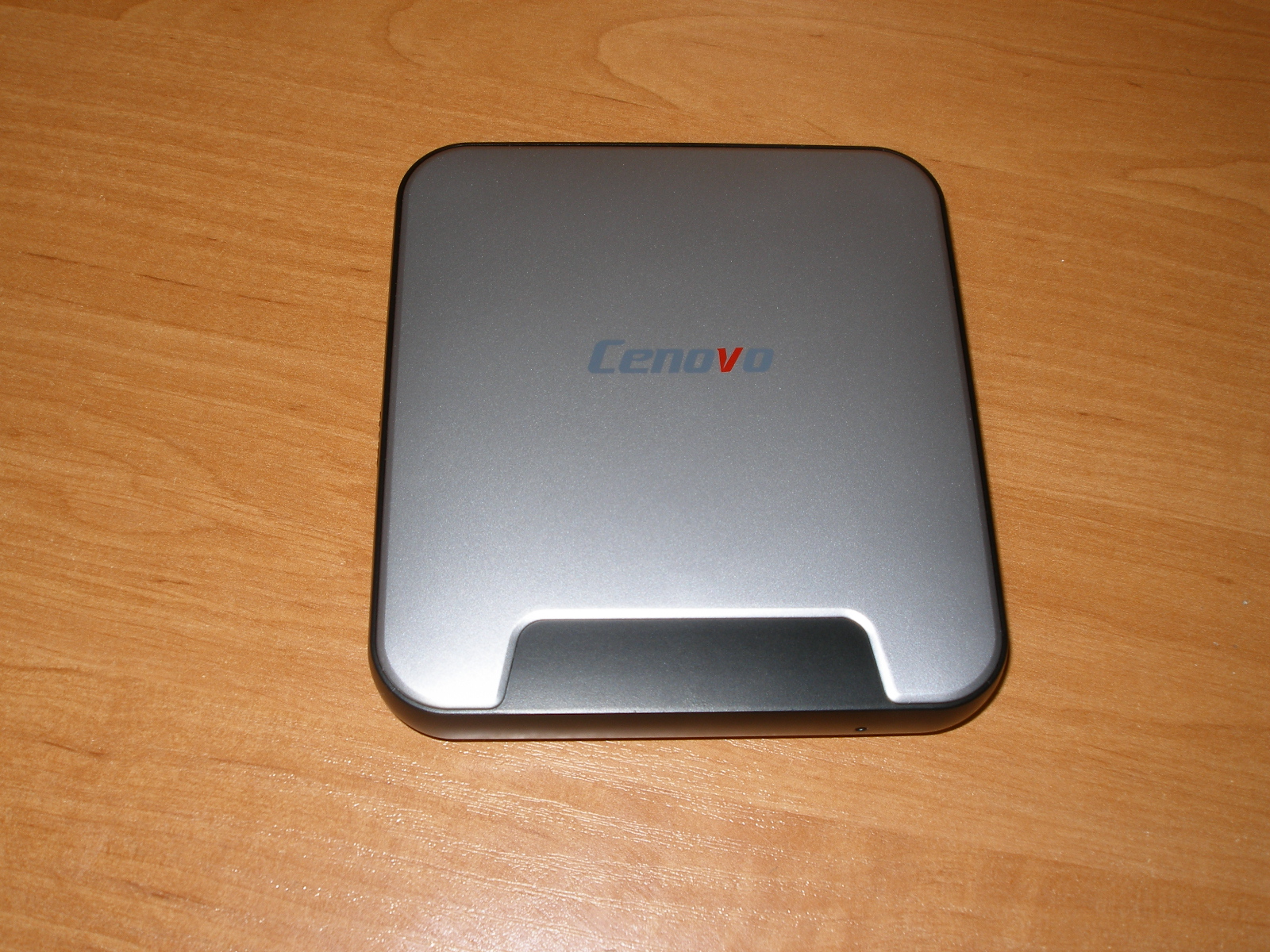

Ну и виновник обзора с разных сторон.

Внешне устройство выглядит аккуратным и качественным, габариты больше, чем у подавляющей части TV боксов.



На передней боковой стенке только отверстие под светодиод. Как оказалось, он утоплен глубоко в корпус и абсолютно не раздражает во время работы своим синим свечением.



На правой боковой стенке расположилась кнопка включения и два порта USB2.0.



На левой стенке слот SD карт памяти и еще два порта USB – один версии 2.0, другой версии 3.0.



Сзади находятся аудио гнездо, порт для подключения интернета, разъем HDMI, опять же с золотистыми контактами, неожиданно порт microUSB и гнездо для подключения блока питания.



На сайте производителя и странице товара есть иллюстрация, заменяющая собой много букв и дающая представление о габаритных размерах (соответствуют реальным) и назначении портов.



На нижней стороне корпуса расположены довольно широкие вентиляционные отверстия и четыре резиновые ножки, не позволяющие гаджету ерзать по столу.



Сомнение вызвал вес устройства. При заявленных 190 гр., он составил 278 гр., что обнадежило в плане системы охлаждения ПК.



И вот эту систему захотелось посмотреть до тестов, для чего были удалены ножки и вевырнуты четыре самореза под ними. Ножки оказались не обычными наклейками, а прихваченными клеем пробками.



Нижняя часть корпуса снялась без проблем, защелок тут нет. Внутри обнаружились три отдельные платы – антенна WiFi, основная плата ПК и плата с USB 2.0 разъемами, светодиодом и кнопкой включения. Монтаж плат аккуратный и остатки флюса лишь в месте пайки светодиода. Провода батарейки и антенны прихвачены скотчем. Дата выпуска основной платы 24.07.2017г. Одновременно стало ясно почему реальный вес отличается от заявленного – видна стальная пластина, которая должна служить дополнительным теплоотводом.



Все самое интересное инженеры разместили на верхних сторонах плат. Открутив саморезы крепления, вынимаем платы из корпуса и слегка удивляемся – между радиатором процессора и стальной пластиной ничего нет. Термопрокладка отсутствует.




Углубляться в причины отсутствия термопрокладки и проводить дальнейшую разборку я пока не стал. Решил сначала провести тесты и посмотреть их результаты.
Еще одно замечание, возникшее в результате первичного осмотра пациента — поскольку данная модель мини ПК является продуктом эволюции предыдущих моделей, то тут используется часть конструктива от предшественников. В частности основная плата и плата с USB 2.0 разъемами соединены шлейфом 2016 года выпуска, а с другой стороны – зачем менять то, что хорошо работает?
Вернул платы на место и полоской бумаги проверил зазор между стальной пластиной и радиатором процессора – зазор есть. Надежда на температурное расширение радиатора процессора и последующее соприкосновение со стальной пластиной весьма слабая и тут явно забыли проложить термопрокладку. Однако тесты все расставят все на свои места.

Для включения ПК требуется при включенном в сеть блоке питания на три секунды зажать кнопку на боковой грани корпуса. Светодиод вряд ли будет раздражать.



При первой загрузке вместо привычного пустого стола Windows 10 нас приветствует заставка с отображением часов и даты (после следующего включения или после того, как ПК просыпается, заставки меняются).



Кликнув на заставке, убираем ее и оказываемся на рабочем столе. Из коробки ПК предлагает нам английский язык, но имеется и русский – нужно лишь выбрать в настройках.



Основные сведения о компьютере подтверждают наличие Atom, 4 Гб ОЗУ и домашнюю версию Windows 10. Windows уже активирована и лишних вопросов не задавала.



Диспетчер устройств сообщает о примененном накопителе от Samsung, а система занимает 12,4 ГБ



Обследование пациента начал с CPU-Z. В тестах сравнения с другими предлагаемыми программой процессорами не делал так, как особого смысла в этом нет в виду существенной разницы «в весовых категориях».



Aida 64


Показателен тест полной загрузки процессора – температура не выходит за какие-то критические пределы – максимум 76 градусов в течении часа. Сомнения у меня вызвал график троттлинга, а точнее его полное отсутствие. Поэтому в данном вопросе позже обратился к LinX.



Скорость чтения, записи накопителя проверял CrystalDisk. Показатели скорости чтения вполне приемлемые для данного типа накопителей – 132,3, а вот показатели записи могли бы быть и выше на сегодняшний день – по факту около 46.



В CINEBENCH R15 мини ПК в тесте процессора набрал 91 cb, в тесте графической системы 8,05 fps.



Скорость интернет соединения проверялась Speedtest. Скорость от провайдера 100 Мб/с. По шнурку CENOVO mini PCs показал практически те же значения, по WiFi 2,4 ГГц на расстоянии 1 метр от роутера — 39/53 Мб/с и на расстоянии 5 метров через несущую стену – 32/46 Мб/с.



Имеющийся на борту модуль WiFi от Broadcom смог обнаружить всего 10 точек доступа.



В 3DMARK 06 девайс набрал 2026 баллов.



В новой версии в тесте FIRE STRIKE (для высокопроизводительных игровых ПК) – 150 баллов.



Наибольший интерес представлял тест LinX,, где наглядно видно наличие троттлинга. Уже на втором проходе производительность снизилась. Однако температура почти за полтора часа теста не превысила 79 градусов. При этом производительность с седьмого прогона росла, а на двенадцатом превысила первоначальную, когда процессор был менее разогретым (при старте разброс температуры по ядрам был 47-52 градуса). Далее производительность несколько снизилась, а значит есть смыл попытаться доработать систему охлаждения.



Теперь уже разбираем для более детального осмотра и видим, что тепло от процессора передается радиатору через довольно толстую термопрокладку. На вскидку мииллиметра полтора. Наверное, можно было бы проложить и тоньше, но есть вероятность, что тогда радиатор ляжет на другие элементы платы.



Ближе и без радиатора в кадре.

Фото 44

В центре композиции процессор Intel Atom® x5-Z8350.



За работу портов USB 2.0 отвечает USB хаб FE1.1s
Забота о WiFi и Bluetooth возложена на модуль АР6255.
Сетевой трансформатор S16116G
В качестве контроллера ETHERNET 10 /100M применили чип Realtek 8152B.
Звуком заведует ES8316.
BIOS записана в чип 25Q6. Маркировку толком не рассмотреть из-за кляксы.



Ближе к процессору приютились чипы ОЗУ от SK Hynix, ПЗУ от Samsung и контроллера питания APX288C.



Учитывая, что во время прохождения LinX температура не превысила 80 градусов, то ничего кардинального с отводом тепла делать не предполагал. Решил ограничиться лишь установкой термопрокладки между радиатором процессора и стальной пластиной. По идее должно было хватить тонкой прокладки в 0,5 мм, но такой под рукой не было и воспользовался термопрокладкой прокладкой от старого CD привода. Не лучшее решение конечно, но в качестве эксперимента попробовать можно.



Однако от такой площади передачи тепла при сборке устройства пришлось отказаться – плата крепится к корпусу тремя саморезами и начинает изгибаться, когда пытаешься ее прикрутить так, чтобы разъемы встали точно на свои места в окнах корпуса.
В финале был вырезана термопрокладка площадью соразмерной с площадью процессора, устройство собрано и вновь проведены некоторые тесты.

Начал с LinX и хотя максимальная температура снизилась на два градуса, падение производительности все равно наблюдалось.



В CINEBENCH R15 и 3Dmark06 наблюдался небольшой рост показателей.



Возможно применив иные способы организации термоинтерфейса удастся еще больше снизить температуру процессора. Но на мой взгляд особого смысла в этом нет – это не топовый компьютер и ждать от него чего-то особенного не стоит.
Дальнейшая эксплуатация показала, что мини ПК справляется с ролью домашнего мультимедиа.
В качестве браузера использую Mozilla Firefox. Одновременное открытие до 30 вкладок (при написании данного обзора на обозреваемый гаджет) не приводит к подтормаживания ПК. Офис, Paint так же не отягощают железо.
Почти забыл о microUSB разъеме – вместо комплектного блока питания ПК можно запитать от любой подходящей по току пятивольтовой зарядки с USB разъемом, а кроме того, если вдруг стало недостаточно USB2.0 и 3.0 портов, то к этому порту через переходник можно подключить флешку.



Ролики на Youtube легко воспроизводятся в качестве 1920*1080 при 30 и 60 FPS.



Видео в 4К с флешки USB 3.0 через порт USB 2.0.
Утки 720р, 1080р, 2160р – улетели без затруднений.
Chimei innolux 4K 30mbps 2160p – отлично.
Sony Camp 4K Demo — отлично.



Jelyfish-180 mbps-4k-hevc-10 bit – с подтормаживаниями. (через порт USB 3.0 и внутреннего накопителя так же)
TV Ultra HD 4K Demo – отлично.



4K-LG ULTRA HD Landscape demo, 4K-Chimei-inn 30 mbps 2160p – отлично
KONKA Ultra HD 4K Demo – с периодическим рассыпанием на квадратную мозаику.
4K-LG ULTRA HD Landscape demo – видео воспроизводится отлично.

С фотошопом не стал мучать машинку последними версиями программы – не для этого ПК они. Установил версию 9.0.2 – работает нормально (в это же время свернуты Firefox с несколькими закладками и Word.



Из игр пробовал старые Quake 3 Arena и STALKER Call of Pripyat на минимальных настройках. Первая без проблем, вторая с краткими паузами (будто пропуск кадров). Ясно, что машинка не игровая и ожидать чудес не стоит.
IPTV смотрю установив Ace Streame Media и скачав плейлисты с помойки. В последнее время к плейлистам есть вопросы, но в целом нормально.



Похвалы заслуживает низкое потребление электроэнергии данным ПК. По сравнению с обычнм ПК оно мизерное. В выключенном состоянии — 1Вт, после включения потребление прыгает до 7 Вт и чуть позже устаканивается на уровне 5, 5 Вт, спящий режим – 2,5 Вт и во время теста LinX – 8,1 Вт и лишь 3DMARK 06 позволил увидеть 10, 5 Вт потребления.




Ну и напоследок БИОС. Настроек тут минимум – своеобразная защита от любителей сюда залезть).



Делая выводы о мини ПК, снова хочу акцентировать внимание на специализации данного устройства – домашнее мультимедиа + несложные офисные задачи.
К минусам/хотелкам отнес бы цену, спрятанный глубоко в корпус светодиод (не всегда видно работает устройство или нет (например, уйдя в спящий режим, когда экран монитора не светится) и отсутствие крепления на заднюю стенку монитора.
Вопрос по системе охлаждения оставляю открытым – вроде и есть возможность для доработки, устранения зазора и замены термопрокладки между процессором и радиатором на пластины и пасту, но с другой стороны ПК работает в тестах и так без перегрева. В обычном же режиме использования такая нагрузка вряд ли будет.
С задачами, для которых создано, CENAVA mini PCs справляется хорошо при мизерном потреблении электроэнергии и абсолютной бесшумности. Габариты гаджета позволяют минимизировать рабочее место и развернуть его практически в любой обстановке.
Тем же у кого круг задач шире придется смотреть в сторону более мощных, но и более дорогих представителей сегмента ПК.
