Мультиметр Pro's Kit MT-1232

Цена: US$23.33

Такой ещё не тестировал. Опять буду сравнивать с образцовкой. Прибор всё-таки измерительный. Этот мультиметр мне понравился своим названием. Не знал, что фирма Pro's Kit производит электроизмерительные приборы. Именно поэтому и заказал.
Компания Prokit's Industries Co., Ltd (торговая марка Pro'sKit), созданная в 1991 г., является производителем недорогого профессионального инструмента с широким спектром применения от электромонтажных работ до телекоммуникаций.
Особенно широк выбор наборов инструмента, а также паяльного оборудования и аксессуаров для пайки радиокомпонентов. В ассортименте компании – отвёртки, кусачки, плоскогубцы, пинцеты, паяльники и паяльные станции, аксессуары для пайки, кейсы и сумки для инструмента, линзы с подсветкой.
Значительное внимание компания уделяет проблеме качества, в частности, в 2009 г. прошла сертификацию SGS ISO 9001:2008.
Смотрим, что пришло. Доставили компанией СДЭК.
Стандартный полиэтиленовый пакет. Внутри пористый полиэтилен в качестве защиты.

Упаковка именно под эту модель.
На обратной стороне характеристики.

Можно посмотреть на страницу магазина.
Specification:
Brand name: Pro'sKit
Model number: MT-1232
Color: Green + grey + red + yellow
LCD Display 2.1 inch
Application: Backlit, REL mode, Testing DC voltage, DC current, AC voltage, AC current, resistance, frequency, capacitance, temperature, short circuit, diode test, transistor test
Max. Display: 3999
DC Voltage: 400mV / 4V / 40V / 400V ± (0.5% + 4d), 600V ± (1.0% + 4d)
AC Voltage: 4V / 40V / 400V ± (0.8% + 6d), 600V ± (1.0% + 6d)
DC Current: 400uA / 4000uA ± (1.0% + 10d), 40mA / 400mA ± (1.0% + 10d), 10A ± (1.2% + 10d)
AC Current: 400uA / 4000uA ± (1.5% + 10d), 40mA / 400mA ± (1.5% + 10d), 10A ± (2.5% + 15d)
Resistance: 400 ± (0.8% + 5d), 4k / 40k / 400K ± (0.8% + 4d), 4M ± (0.8% + 4d), 40M ± (1.2% + 10d) ohm
Capacitance: 4nF ± (0.5% + 90d), 40nF / 400nF / 4uF / 40uF ± (3.5% + 8d), 100uF ± (5.0% + 8d)
Frequency: 1 / 10 / 100Hz ± (0.5% + 10d), 1K / 10K / 100KHz ± (0.5% + 10d), 1 / 10MHz ± (0.5% + 10d)
Power Supply: 2 x AA batteries
Certification: CAT III / CE
Dimensions: 5.71 in x 3.03 in x 1.61 in (14.5 cm x 7.7 cm x 4.1 cm)
Weight: 6.56 oz (186 g)
Package includes:
1 x Pro's Kit MT-1232 2.1" LCD Digital Auto Multimeter
1 x Pair of testing leads (95cm)
2 x AA batteries
1 x Testing probe (90cm)
1 x English user manual
Голографическая наклейка в подтверждение подлинности продукта.

Перехожу к тому, что внутри.
Мультиметр с приспособой был пластиковом блистере.

В комплект поставки входят:
— мультиметр
— щупы
— две батарейки
— термопара
— переходник-адаптер
— инструкция.

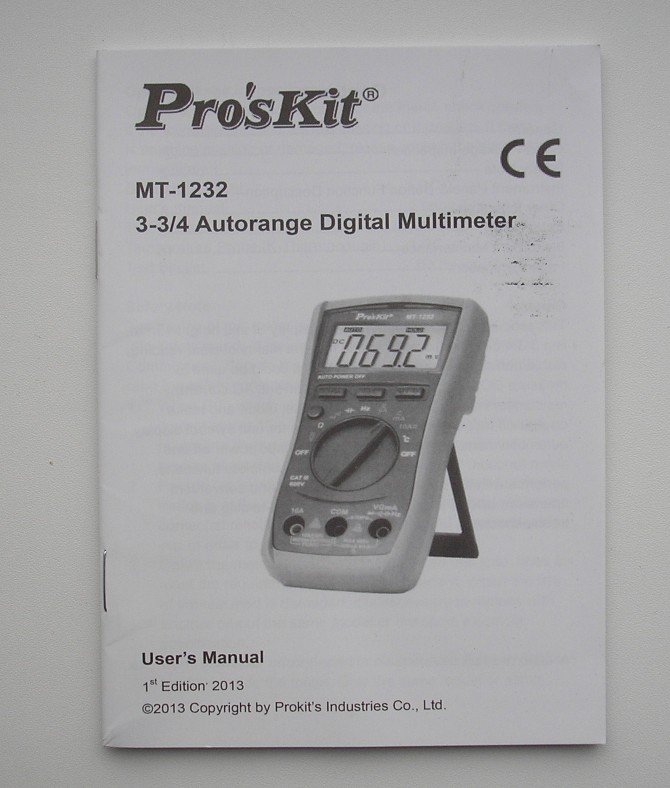

Инструкция на английском/китайском.

Полную версию можно глянуть здесь:
yadi.sk/i/3bLhj6zo3B5Phh
В инструкции есть ссылка на официальный сайт:
www.prokits.com.tw/
А эта ссылка на конкретно мультиметр:
www.prokits.com.tw/Product/236EE7ABB0D4A6B7
Переходник-адаптер.

Две батарейки типоразмера АА.

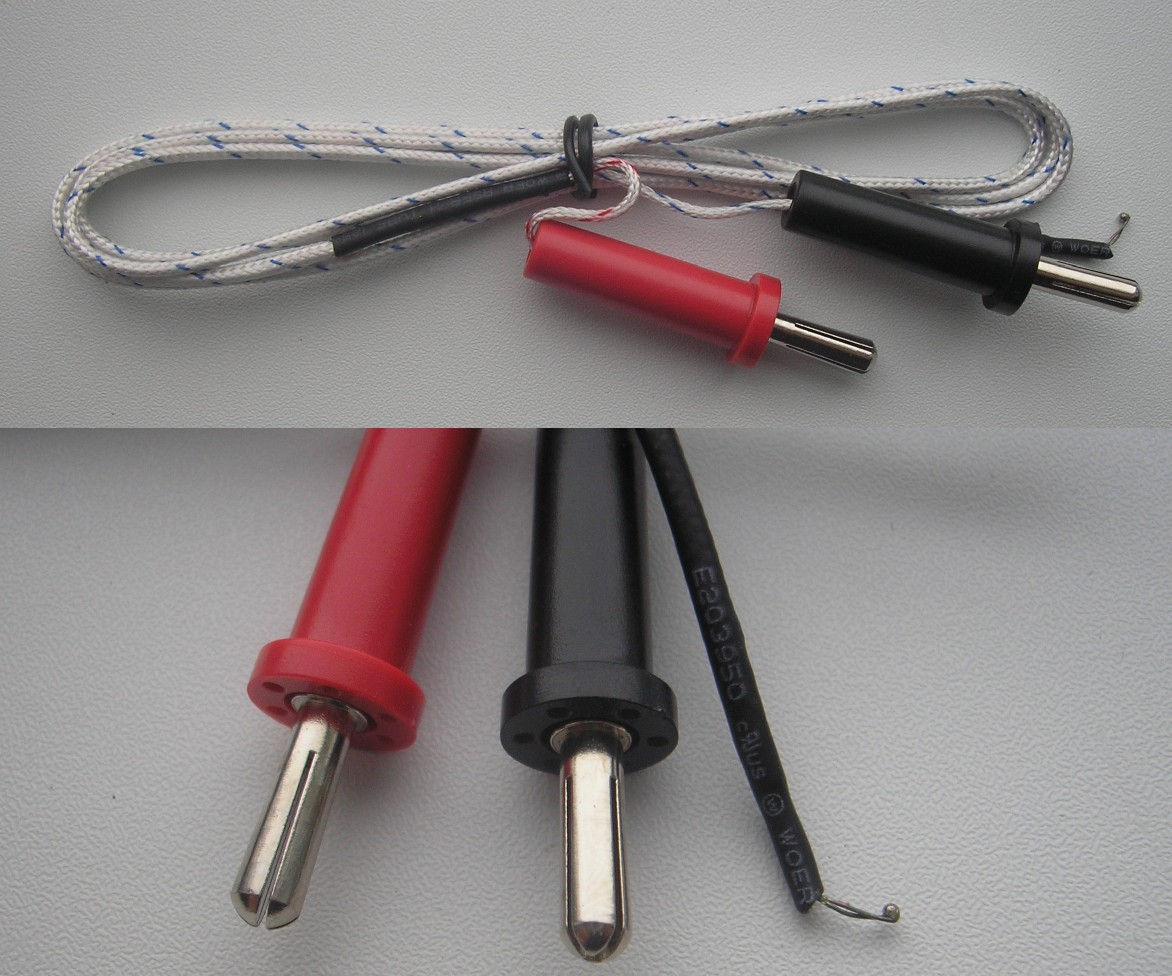

Термопара стандартная К типа.

А вот и мультиметр.

Чуть меньше средних размеров.

Выглядит очень аккуратным.

Взвесил. 185г. без батареек.


Подставка немного тугая, откидывается около 80 градусов.

Все надписи, нанесённые на прибор, имеют чёткие очертания, нигде не смазаны, легко читаемы.

А вот кнопки плохо читаемы. Краску пожалели.
Что куда вставлять, всё понятно. Отверстий под щупы всего три.

Разрядность дисплея: 4000 отсчётов с плавающей точкой.
Контрастность цифр выше среднего, на четыре с плюсом.
Щупы обычные. Достаточно мягкие. Но видел и лучше. Длина чуть больше метра.

Для щупов имеется паркинг. Вставляются без проблем.

Возможности дисплея избыточны по отношению к возможностям прибора.

Аналоговая шкала отсутствует.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 14 минут он подаёт четыре писклявых сигнала, ещё через минуту после продолжительного попискивания переходит в спящий режим и отключается. Для его оживления достаточно нажать любую кнопку или крутануть переключатель. Но если «оживить» прибор кнопкой «S», он больше не автоотключится. Я извиняюсь за некорректное слово, но так должно быть понятнее.
Имеется контроль состояния батареи.
«Силиконовый» чехол мягкий. Запах сильный.

Батарейный отсек закрыт крышкой, которая совмещена с откидывающейся подставкой.

А внутри своеобразный «патронташ» для батареек.

Чтобы определить плюс с минусом, надо смотреть на отсвет. Это не совсем хорошо.
Крышка крепится при помощи полноценного винта с одной стороны и зацепа с другой. В обратной части бронзовая втулка.

Контактные площадки хорошо подпружинены.
Питается прибор от двух стандартных элементов типоразмера АА, считаю плюсом.
________________________________________________________
Перехожу к разбору.
При разборе батарейки необходимо вынуть. Что я уже сделал.
Откручиваю саморез. В верхней части очень тугие защёлки.

Откручиваю ещё четыре маленьких самореза.

Дисплей ещё на трёх саморезах.

Светодиоды подсветки остаются на плате.

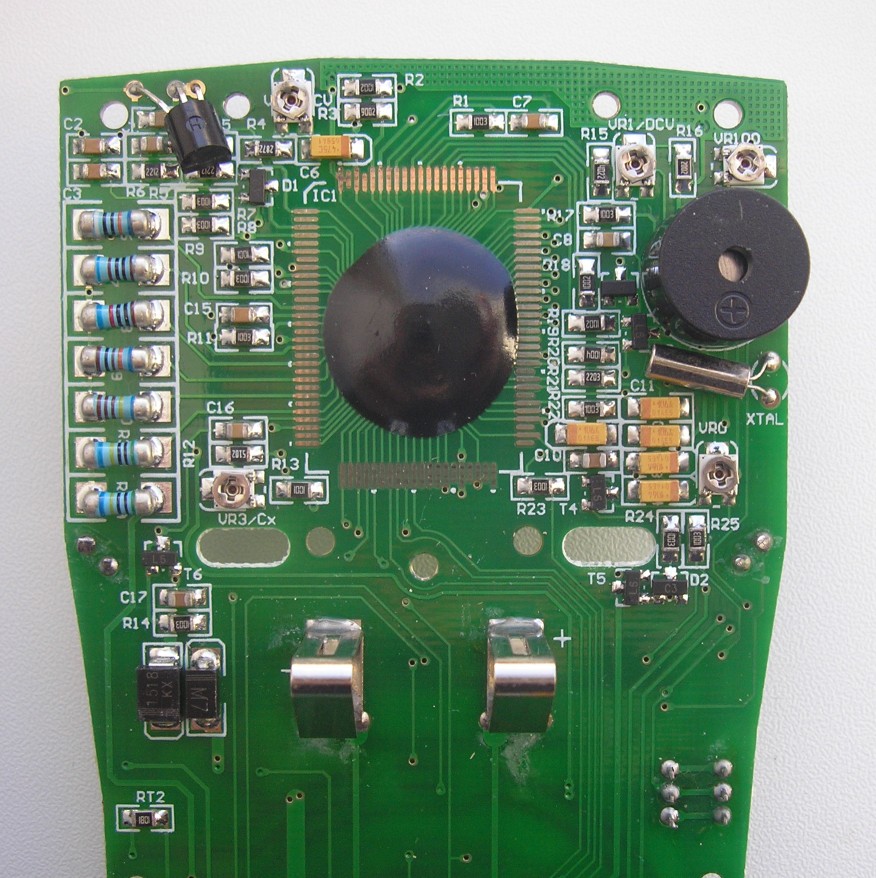

Внутри 5 подстроечных резисторов. Предназначение каждого понятно, они подписаны.
Пайка деталей без замечаний. В качестве «мозга» микросхема типа клякса.

Можете рассмотреть всё детально.
По токовому входу стоит предохранитель 10А 250В.

Кое-что защитили.

А это самовосстанавливающийся предохранитель (Resettable Fuse) на 400мА WH250-400.

Штука удобная. Главное, чтоб действительно помогал. Кое-какая информация из интернета.

Если посмотреть на отсвет, видно, что на контактные площадки ничем не смазаны. Смазал тонким слоем трансформаторного масла.
И всё же, что он (мультиметр) может?
Обозреваемый девайс может измерять постоянное и переменное напряжение; ток; частоту; температуру; сопротивление, ёмкость, а также «прозванивать» цепь на обрыв и проверять полупроводники.

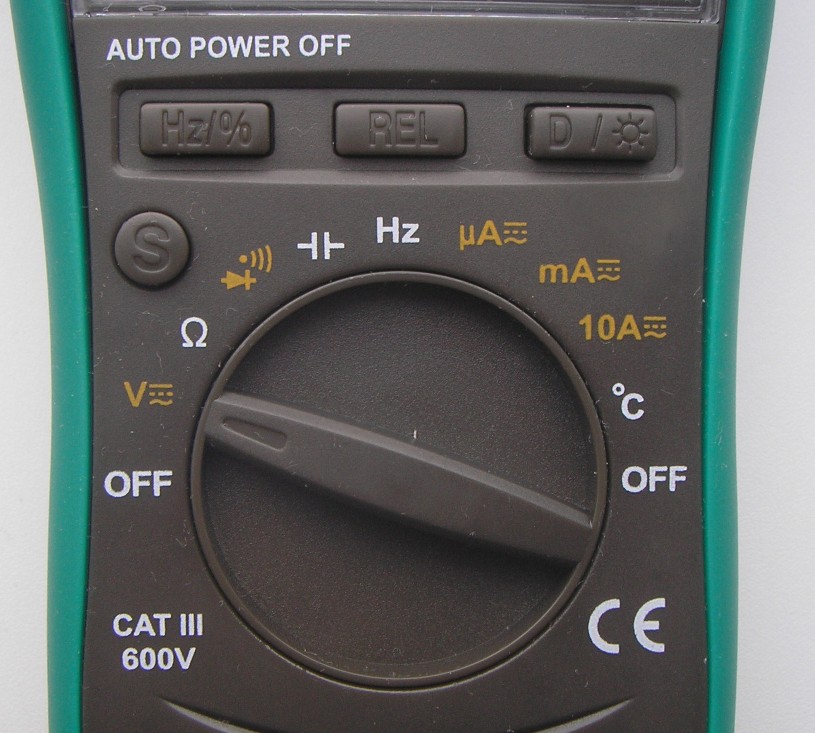

Поворотный переключатель является не единственным элементом управления. На передней части прибора четыре кнопки выбора всевозможных функций.
«S». Переключение функций.
а) В режиме измерения силы тока и напряжения нажатием этой кнопки производится переключение между измерением постоянного и переменного сигнала.
б) А также производится переключение между режимами прозвонки цепей и проверки полупроводников.
При нажатии на кнопки во время измерения пищит.
«Hz/%».
Кнопка переключения между режимами измерения частоты и коэффициента заполнения в режиме измерения частоты, напряжения и силы переменного тока.
«REL».
Переводит прибор в относительный режим измерений. Режим авто при этом отключается.
«D /☀». Режим фиксации данных/подсветка.
Эта кнопка двойная. На разборе хорошо видно.
а) Для фиксации текущего значения в процессе измерений необходимо нажать на левую часть «D» кнопки.
б) Повторное нажатие возвращает прибор в нормальный режим работы.
в) Длительное нажатие (чуть более секунды) на правую часть «☀» включает подсветку. Отключается коротким нажатием.
— Перехожу к определению точностных характеристик.
Все приборы, при помощи которых буду определять точность, достаточно дороги, чтобы иметь их в личном пользовании.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Эта установка позволяет измерять погрешность непосредственно в процентах. Но этой опцией я не воспользуюсь. Просто буду выставлять образцовые напряжения и смотреть, что он (мультиметр) показывает.
Выставляю частоту 50Гц. Все замеры для простоты восприятия свёл в таблицу.
Заявленная погрешность:
AC Voltage: 4V / 40V / 400V ± (0.8% + 6d), 600V ± (1.0% + 6d)

Реальная погрешность измерения намного меньше допустимой.
Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы от 12 до 10.000Гц.

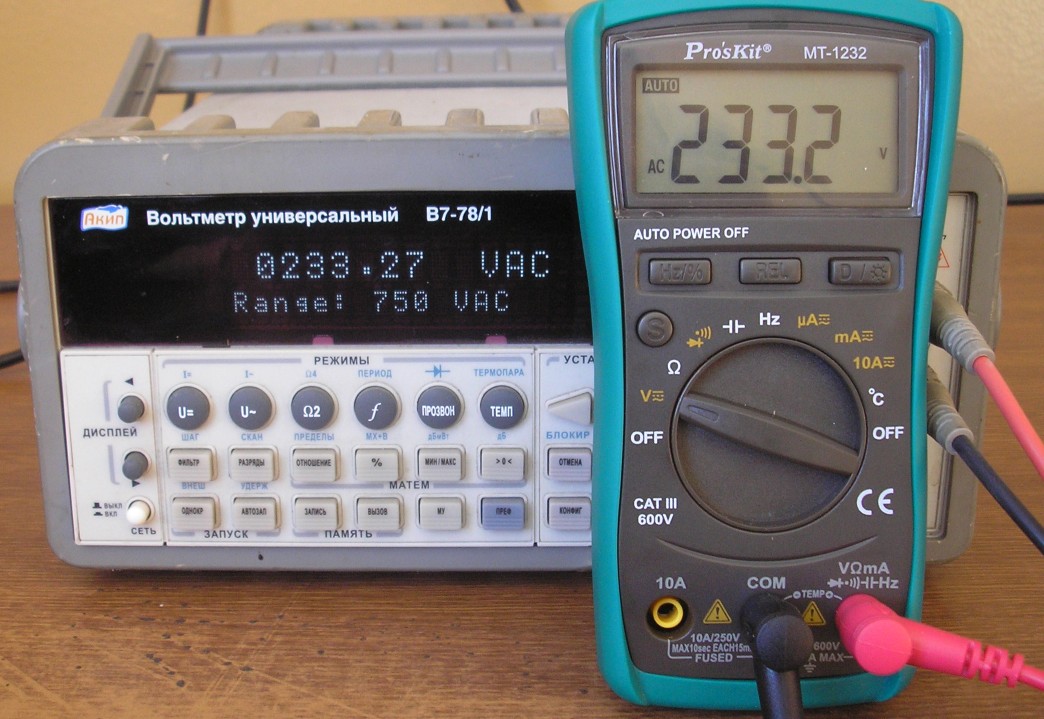

Измерил напряжение в сети предприятия.

Такие совпадения бывают редко, и они выпадают из статистики. Будем считать, что мне просто повезло.
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.
Заявленная погрешность:
DC Voltage: 400mV / 4V / 40V / 400V ± (0.5% + 4d), 600V ± (1.0% + 4d)

И здесь очень неплохо. Погрешность в последнем знаке. Точность измерения намного выше заявленной.
Индикатор у мультиметра показывает не только цифры, но и измеряемые величины (V, mV). Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.
Заявленная погрешность:
DC Current: 400uA / 4000uA ± (1.0% + 10d), 40mA / 400mA ± (1.0% + 10d), 10A ± (1.2% + 10d).

Прибор и здесь показал высокую точность. На пределах мкА и мА просто отлично. На пределах 4А и 10А реальная погрешность измерения около 1%. Что попадает в заявленные характеристики.
При превышении предела измерений пищит.
Перехожу к измерению сопротивления.

Сложилось впечатление, что сопротивление щупов каким-то образом скомпенсировано. Это хорошо заметно, когда подключаешься к магазину сопротивлений. Для оценки точности измерений использовал Р4834 и Р4002. Все данные тоже свёл в таблицу.
Заявленная погрешность:
Resistance: 400 ± (0.8% + 5d), 4k / 40k / 400K ± (0.8% + 4d), 4M ± (0.8% + 4d), 40M ± (1.2% + 10d) ohm

Погрешность измерения минимальна. И тоже с запасом.
При измерении ёмкости заметил нехорошую особенность.

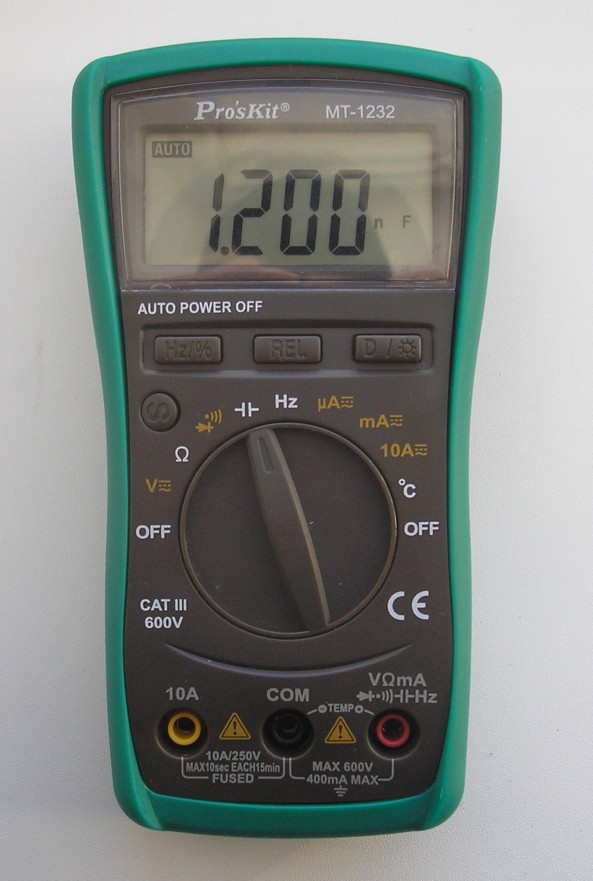

Начальная ёмкость 1200пФ! Без кнопки REL не обойтись.
Точность измерения ёмкостей проверил при помощи магазина Р5025.
Заявленная погрешность на сайте магазина:
Capacitance: 4nF ± (0.5% + 90d), 40nF / 400nF / 4uF / 40uF ± (3.5% + 8d), 100uF ± (5.0% + 8d)
Смотрим, что написано в инструкции:
Capacitance: 4nF ± (5,0% + 9d), 40nF / 400nF / 4uF / 40uF ± (3.5% + 8d), 100uF ± (5.0% + 8d)
На коробке третий вариант:
Capacitance: 4nF ± (0.5% + 9d), 40nF / 400nF / 4uF / 40uF ± (3.5% + 8d), 100uF ± (5.0% + 8d)
Знаю точно, что самый неправильный вариант — на странице магазина.


Реальная погрешность не более 1%. Для измерителя ёмкостей это нормально.
Заявлено, что мультиметр измеряет ёмкости только до 100мкФ. Действительно, 470мкФ он не измерил:(.
Прозвонка диодов и пищалка разнесены в разные режимы. Для выбора режима используем кнопку «S». При прозвонке диодов на разомкнутых щупах 1.27В (зависит от напряжения на элементах питания). Светодиоды не подсвечиваются.
При прозвонке цепи не тормозит. Начинает пищать раньше, чем изменяются показания. Для тех, кому критичен этот показатель, посмотрите видео.
В режиме пищалка 0.43В. Это реально измеренные показания.
Прибор может измерять частоту. Раз есть, проверю.
Подключил к генератору — MHS-5200A. 25МГц измерил. Хотя заявлено до 10МГц.

Принцип простой. С генератора подавал сигнал на девайс. Все данные свёл в таблицу.
Заявленная погрешность:
Frequency: 1 / 10 / 100Hz ± (0.5% + 10d), 1K / 10K / 100KHz ± (0.5% + 10d), 1 / 10MHz ± (0.5% + 10d)


По частоте вообще никогда вопросов не возникало. Погрешность в последнем знаке.
Генератор имеет аттенюатор. Чувствительность тестируемого прибора проверил с его помощью.
Мультиметр может измерять частоту и в режиме измерения переменного напряжения. Для этого достаточно нажать кнопку Hz% во время измерения. Измеряет точно. Измерил в домашней сети 220В. Обратите внимание на положение переключателя.


Может измерять температуру.
Термопара стандартная. Фото в начале обзора
Температуру досконально проверить не смогу. Решил проверить в нескольких точках.
Температура подмышки.

Сделал замер в кипящей воде.

Пора переходить к заключительной части. Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
•В качестве «мозга» микросхема типа клякса.
•Аналоговая шкала отсутствует.
•Не может прозванивать светодиоды.
•Цена.
Плюсы:
•Есть подсветка шкалы.
•Автоматический выбор пределов измерения.
•Функция автоотключения. Прибор выключится через 15 минут.
•Высокая точность прибора.
•Наличие индикатора разряда батареи.
•Индикатор показывает измеряемые величины (А, мВ, …).
• Батареи питания типоразмера АА.
•Разрядность дисплея в 4000 отсчётов с плавающей точкой.
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Может про что-нибудь и забыл рассказать. Уж извините.
Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи всем!
