Паяльная станция LODESTAR L40800D | распаковка | разборка | тестирование |

125 читателей · 1366 топиков · RSS

Цена: $35.65 + $18.30 доставка

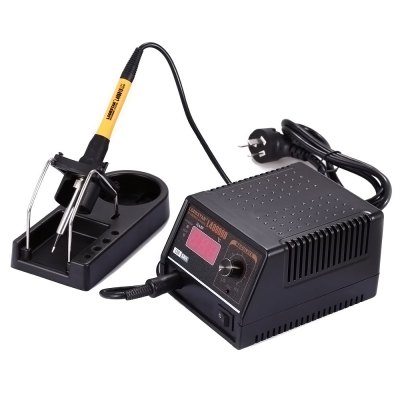

Здравствуйте. Предлагаю вниманию обзор паяльной станции LODESTAR L40800D к которой подходят жала Hakko 900 серии.
В обзоре разборка станции, тестирование, прогрев больших полигонов.
Если кратко — станция неплохая, но есть к чему придраться.
Если заинтересовал, прошу.
Обратился ко мне коллега с просьбой заказать паяльную станцию (далее по тексту ПС) «подешевле, но с цифровым индикатором температуры и чтоб жала легко купить можно было». Посидев с коллегой вечерок с ноутбуком в одной руке и пивом в другой выбор пал на героя обзора. Почему именно на него, уже и не помню. Но так уж случилось…
В общем обзор:

Упаковка и комплектация:

В комплекте:
— основной блок ПС;
— паяльник ПС;
— металлическая подставка под паяльник;
— инструкция на китайском языке;
— переходник для «неправильной» вилки.

Инструкция на китайском языке, поэтому для меня практически бесполезна, единственная полезная информация:

Паяльник ПС:

Тут всё стандартно.

В комплекте всего одно жало, но оно полностью соответствует размерам жал Hakko.

Основной блок ПС:

На передней панели основного блока расположены:
— индикатор температуры;
— регулятор температуры;
— отверстие для калибровки температуры;
— зелёный светодиод индицирующий наличие питания;
— красный светодиод индицирующий нагрев;
— гнездо для подключения паяльника;
— выключатель.

На задней панели:
— кабель питания;
— шильдик с информацией на китайском языке;
— серийный номер;
— голографическая наклейка играющая роль пломбы.

Разборка:

Чтобы разобрать основной блок ПС необходимо открутить 4 самореза на нижней части корпуса.

Внутри корпуса обычный (не импульсный) трансформатор и 2 печатные платы. На маленькой печатной плате расположены: предохранитель, включенный в первичную обмотку трансформатора; симистор BT137 и гнездо для подключения паяльника ПС. На второй, основной плате расположены органы регулировки и индикации

Рассмотрим основную плату поближе:

Основная интегральная схема бескорпусная, чип которой распаян на прямоугольной печатной плате площадью около 1 см². Эта маленькая печатная плата, в свою очередь, припаяна к основной плате. Вот такая «микросхема» получилась. 3-х символьный 7-ми сегментный светодиодный индикатор состоит из односимвольных индикаторов, которые не припаяны, а вставлены в DIP панельку. Такое я вижу впервые. Линейный 5-ти вольтовый стабилизатор 7805 выгнут странным образом и используется без радиатора. Также на плате присутствует операционный усилитель HA17358. Пайка среднего качества, флюс не отмыт.

Тестирование:

Для проверки реальной мощности нагревателя паяльника, я отпаял один из выводов вторичной обмотки трансформатора и замерил потребляемую мощность без паяльника и с паяльником в режиме нагрева

Собственная потребляемая мощность схемы оказалась равна 2,8 Вт.
Потребляемая мощность паяльником составила около 43 Вт.
Далее я решил проверить точность задания температуры, для чего прикрутил к жалу паяльника термопару от мультиметра:

Ну что сказать, почти как в аптеке.
Ну и самый главный тест на прогрев большого полигона. Для этого я взял плату от компьютерного блока питания и попробовал отпаять провода, запаянные вместе к одному большому полигону. Обычному 25 ваттному паяльнику это не под силу. Этому паяльнику удалось без особых усилий.

Видеоверсия обзора:

Итог:

В принципе, паяльная станция вполне достойная.
К минусам можно отнести «неправильную» вилку, неотмытые от флюса печатные платы.
К плюсам всё остальное: распространённые и недорогие жала, хорошая точность задания температуры, быстрый выход на режим (от комнатной температуры до 300 градусов паяльник нагревается за 30 секунд), удобный паяльник с мягким кабелем, металлическая массивная подставка.
Так что мы с коллегой решили, что вечер с пивом и ноутбуком был проведён не зря.

Удачи!
