Электропаяльник CXG C60W с керамическим нагревателем, регулировкой температуры, термостабилизацией и типом жал С9.
- 210 читателей · 2181 топик · RSS
Цена: 18.80 $
Но хочется чего то нового, и решил попробовать паяльник с термостабилизацией и регулировкой температуры. Выбор остановился на паяльнике CXG С60W.
Кому интересно, приглашаю под кат.
Технические характеристики:
Напряжение питания: 220 вольт;
Потребляемая мощность: 60 ватт;
Диапазон регулировки температур: 50 — 480 градусов Цельсия;
Тип жал: С9;
Тип нагревателя: керамический А1326;
ESD SAFE;
Сопротивление заземления жала: < 2Ω.
Напряжение на жале заземлённого паяльника: <2 мВ
Приехал паяльник в коробке с кучей надписей на всех бортах, но большая часть из них на китайском языке, поэтому выкладываю только понятные.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/b256c4.jpg)
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/a1b550.jpg)
На лицевой стороне заметна этикетка с кодом проверки подлинности.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/6e9a07.jpg)
Зашел на сайт www.cxg.cn, переключился на английскую версию и ввел код с этикетки — ответ сайта получил на китайском. К сожалению, ничего не понял (и сообщение не копируется), но через пару минут попробовал снова.
В этот раз картинка была такой.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/e1c7f8.jpg)
Тут уже можно догадаться, что сайт уведомил, что с таким запросом уже обращались, а следовательно первый раз сайт подтвердил, что товар подлинный.
Внутри коробки были спрятаны паяльник с европейской вилкой в индивидуальном пакете, пакет с подставкой и двумя жалами С9, инструкция на английском языке и талон китайского ОТК.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/bae638.jpg)
Подставка сделана из немагнитного материала и выглядит весьма симпатично.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/6aea65.jpg)
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/3dbe1a.jpg)
На каждое жало нанесен логотип производителя и маркировка
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/c74fcf.jpg)
Такими жалами работать не приходилось, поэтому уделил им внимание. Все три жала (два запасных и одно с паяльника) состоят из двух неразъемных частей – гильзы и вставленного в нее самого жала. Гильза магнитятся плохо, а вот само жало липнет к магниту хорошо. Внутренний диаметр у всех жал оказался одинаковым – 5,8 мм. Казалось бы, слишком много, но такой он не на всей глубине – на расстоянии 22,9 мм от края гильзы, диаметр становится меньше за счет углубления высверленного в теле жала. К сожалению померять диаметр на такой глубине нечем.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/f89fb0.jpg)
Глубина жал колеблется от 47,0 до 47,6 мм.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/8b57ce.jpg)
Хорошие они или плохие не могу сказать – впервые такие вижу, время покажет.
Во избежание неприятностей во время транспортировки на жало паяльника был одет отрезок силиконовой трубки.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/e0505f.jpg)
Итого имеем три жала: С9-К-К, С9-I-0.15Ls и С9-В-0,5.
Провод оказался очень мягким, а на счет выключателя на проводе так вообще порадовали. Почему такое очевидное решение не применяют другие производители?
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/a495af.jpg)
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/9f6901.jpg)
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/06e091.jpg)
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/cf957a.jpg)
Длина провода составляет 1,43 метра. Провод входит в рукоятку паяльника через мягкий рукав.
На рукоятке всего две кнопки, логотип компании и наименование модели с другой стороны.

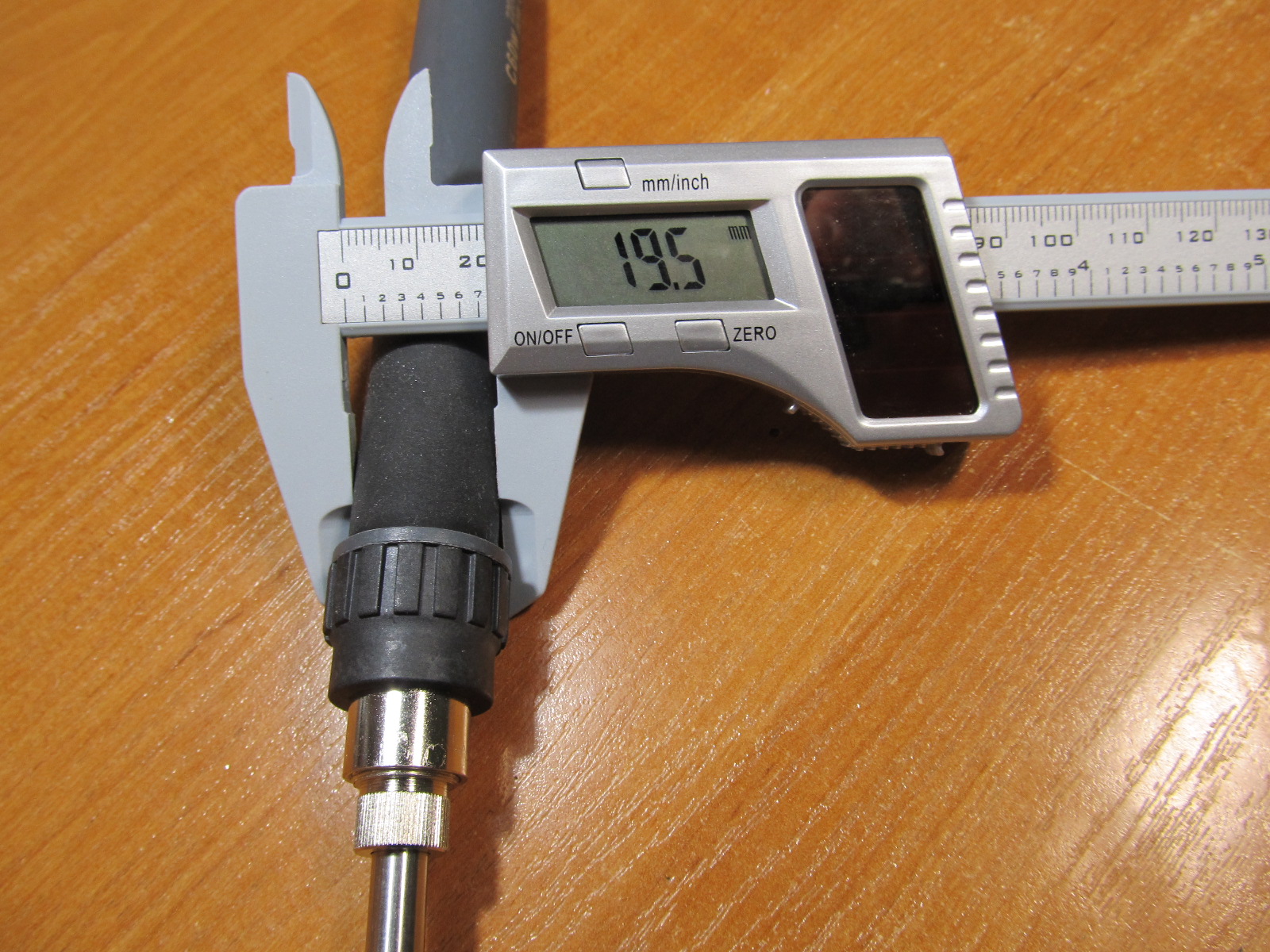

Длина рукоятки – 129,2 мм, диаметр в месте хвата 19,5 мм, к концу рукоятка слегка сужается.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/858396.jpg)
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/1ecc3b.jpg)
Немного толще моего предыдущего паяльника, но дискомфорта нет. На место хвата одета шероховатая резинка длиной 45 мм. Длина остальной части 84,2 мм. Итого 213,4 мм.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/432eb6.jpg)
Разбирается паяльник просто, достаточно открутить гайку, фиксирующую жало, и гайку, накручивающуюся на рукоятку.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/0d2733.jpg)
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/56b4c1.jpg)
Характерная для керамических нагревателей бороздка и ступенька на месте.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/98c1e2.jpg)
Вся плата целиком
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/e3c88b.jpg)
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/970b5a.jpg)
По комплектации: Симистор BT134, компаратор LM358, конденсатор на 400 вольт и микроконтроллер, по маркировке которого прошлись гравером.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/adb315.jpg)
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/d40791.jpg)
Нагреватель имеет четыре контакта и рельефную надпись СXG A1326 (прочитал только, когда натер надпись талоном ОТК), т.е. нагреватель на 60 Ватт.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/cf6186.jpg)
На плате (версия CXG. DS-V2) есть место под датчик положения, но самого датчика нет, значит паяльник в спячку впадать и пробуждаться от колебания не будет.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/03ccca.jpg)
В обозреваемом паяльнике провод трехжильный и одна жила соединяет точку на плате с контактом заземления в евровилке/розетке. Именно об этом предупреждает надпись на коробке ESD SAFE – жало напрямую соединено с заземлением.
В данной модели паяльника присутствует подсветка индикатора мягким красновато-оранжевым цветом.

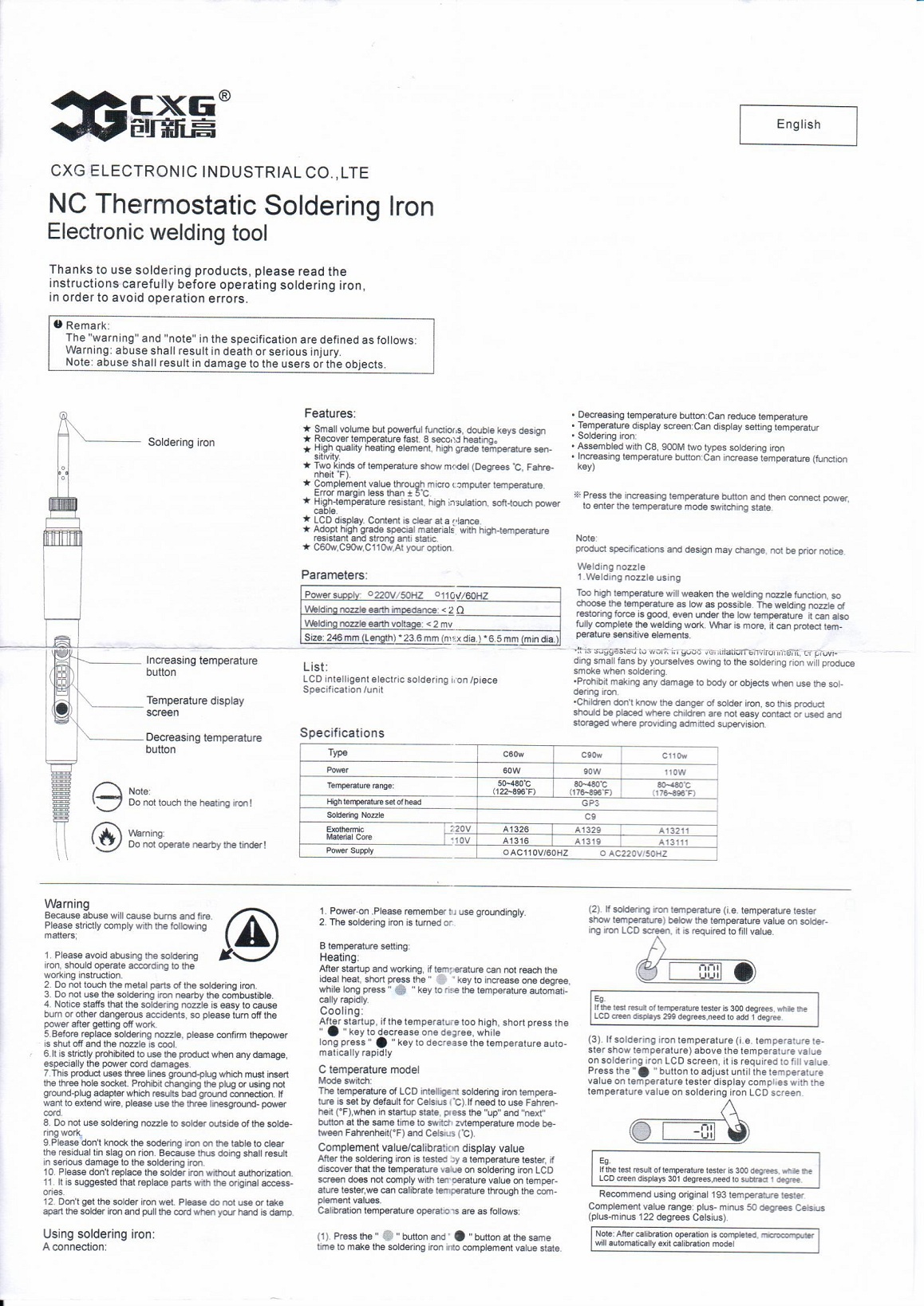

Теперь, когда внешний образ и внутренний мир паяльника понятен, можно заглянуть в инструкцию. Как уже отмечал выше, инструкция на английском языке и сразу рассчитана на три модели паяльников С60W, C90W и C110W. Думаю, что и внутренний мир у них совершенно одинаковый за исключением нагревателя.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/4c5b0b.jpg)
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/3691a0.jpg)
Из инструкции почерпнул следующую полезную и важную информацию:
1) паяльник можно адаптировать под жала С8 и 900М, для чего существуют адаптеры, проще говоря верхняя сменная часть паяльника. Например, вот так.
2) в картинках показан полном ассортименте жал С9;
3) если на табло после включения светится надпись «H-E», то температура превышает 480 градусов и, либо барахлит регулировка температуры, либо следует заменить нагреватель;
4) повышение температуры осуществляется желтой кнопкой. Краткое нажатие – на один градус, длительное нажатие – в быстром темпе. Понижение температуры осуществляется серой кнопкой в том же порядке;
5) изначально единицей измерения температуры выбран градус Цельсия, но если кому нужно, то перед включением нужно зажать обе кнопки и включить паяльник;
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/7aa8f7.jpg)
6) если показания температуры на табло не соответствуют температуре измеренной другим термометром, (т.е. несоответствие показаний на табло действительному значению температуры), то температуру на жале можно откалибровать. Для этого нужно с точностью до наоборот с предыдущим пунктом — сначала включить паяльник, а потом зажать обе кнопки. Паяльник войдет в режим калибровки значений температуры и кнопками можно подогнать температуру жала в диапазоне от -50 до + 50 градусов Цельсия. Другими словами, показания на табло остаются прежними, а вот температуру на конце жала можно подрегулировать таким способом подогрев или недогревая нагреватель.

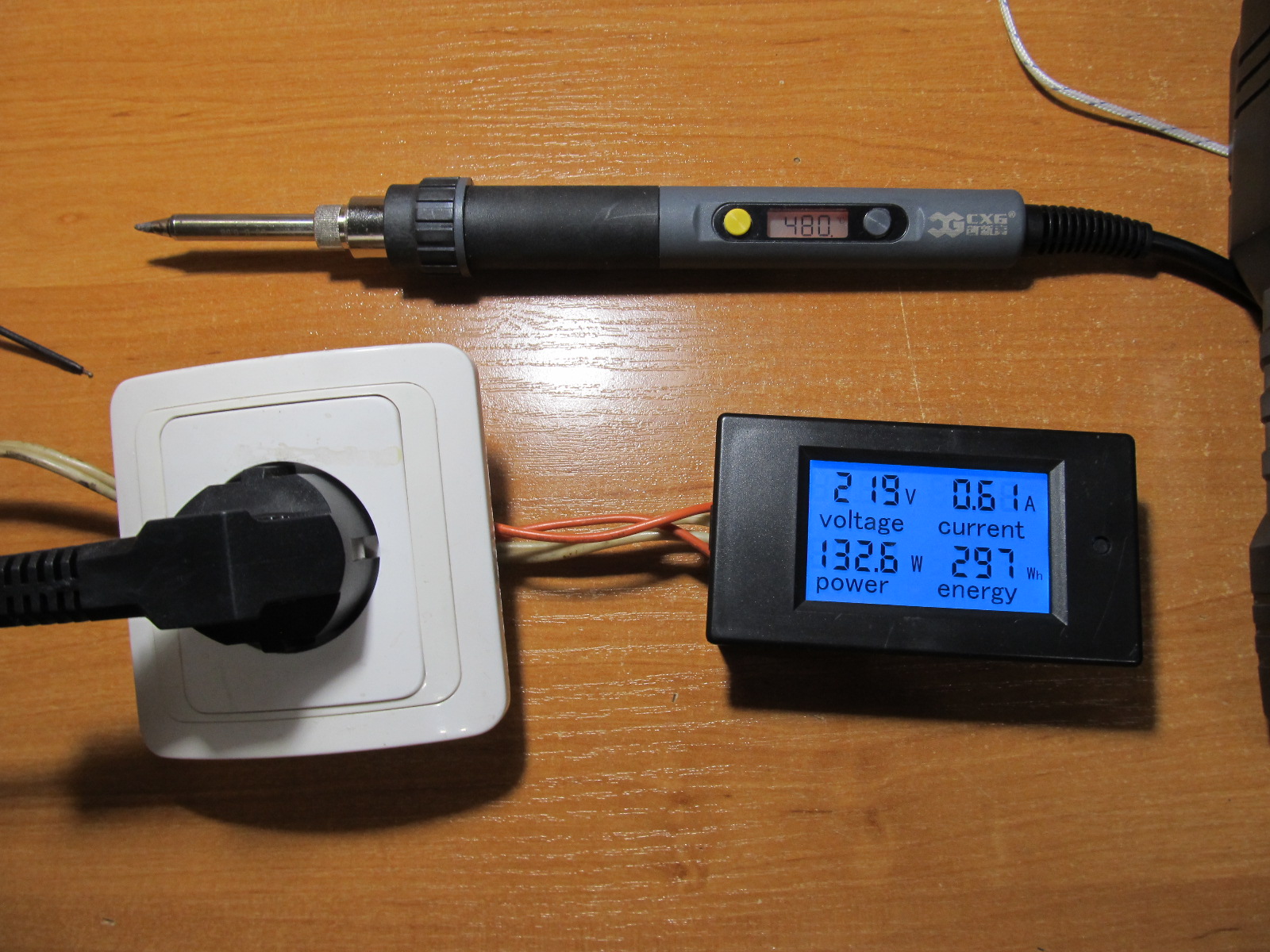

Постоянной мощности 60 Ватт у паяльника нет. Сразу после включения показания потребляемой мощности подскакивает до 142 ватт (зафиксировать удалось только визуально) и тут же начинает снижаться. Удалось поймать камерой 132,6 градусов.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/be682b.jpg)
До выставленных 480 градусов верхнего предела паяльник разогревается за заявленные 20 секунд.
Термостабилизацию лучше всего проверить ваттметром так, как термометр более инерционный.
Стабилизация очень чуткая, буквально сразу же после погружения жала в воду включается нагрев, что видно по ваттметру.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/f2bb0a.jpg)
Дальше сравнил показания на индикаторе паяльника с показаниями термометра мультиметра Bside ADM08D.
50 градусов на индикаторе паяльника соответствовали 33 градусам на кончике жала.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/60ead4.jpg)
При 150 градусах на индикаторе паяльника на кончике жала было 82 градуса.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/170731.jpg)
При 200 на индикаторе независимый термометр показал 142 градуса на жале.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/36e13f.jpg)
250 на индикаторе = 178 на жале паяльника
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/296edf.jpg)
При 300 градусах мультиметр на жале показал 232 градуса.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/841ac8.jpg)
При 350 – 288 на жале.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/5f07e3.jpg)
При 400 – 341 в рабочей зоне.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/2128da.jpg)
И при 480 – 407 градусов в рабочей точке инструмента.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/e8dbf0.jpg)
Как можно заметить разница в основном колеблется в районе 60-70 градусов.
Для уменьшения разницы можно вспомнить глубину полости жала – 47,5 мм и сравнить с вылетом нагревательного элемента – 45,7 мм. Имеем зазор 1,8 мм. Наверное и многовато, и можно либо жало выдвинуть либо, например, графита толченого добавить или вставку какую-то на торец нагревательного элемента положить.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/55b378.jpg)
Было бы чем измерить внутренний диаметр жала, а не гильзы, можно было бы, наверное, говорить о алюминиевой фольге, но нечем.
Поэтому воспользовался имеющейся на случай «разницы температур» функцией калибровки (описана выше). Сразу выставил на +50 градусов, а 10-20 градусов буду держать в уме.
![](http://skuonline.ru/uploads/images/00/75/17/2018/01/18/d0025a.jpg)
По отображаемой информации здесь нет отличий от установки температуры на минимальные 50 градусов, т.е. никаких дополнительных пиктограмм и значков. Шаг 1 градус, длительное удержание кнопки приводит к ускорению темпа изменения поправки.
В завершении о плюсах и минусах.
Минус (с натяжкой) – не силиконовая оболочка провода (проверил другим паяльником – плавится) и хотелось бы спящий режим с датчиком положения.
Плюсы – компактность, мягкий провод, выключатель на проводе, три жала и подставка в комплекте, возможность адаптации под жала 900М и С8, регулировка температуры, термостабилизация, быстрый разогрев, подсветка дисплея, керамический нагреватель.
Прежний паяльник отправляю на скамейку запасных, этот же, в силу всего вышеприведенного, становится на моем столе основным.
