Давно собирался перевести на светодиодное освещение свою зону хоббийного творчества. Обыкновенные лампочки уже давно в квартире заменил на светодиодные. А вот светильники над станочками все никак руки не доходили. Решил не покупать готовое решение, а сделать все самому.

Так выглядит один из моих станочков.



А так светильник, который я собирался модернизировать.



Мощность светильника 150 Ватт. От него летом веет жаром, да и потребление немаленькое. Таких светильников у меня в разных местах стоят 3 штуки.

Почитал я обзоры, и решил заменить лампочки в светильниках на такие 10 Ваттные светодиоды

Конечно 10 Ваттный светодиод не светит с яркостью сопоставимой с 150 Ватт осветителем, но мне вероятно будет достаточно. Существующая яркость несколько избыточна.

Заказал 3 драйвера, о которых пойдет сегодня речь и 3 светодиода. Драйверы пришли за 24 дня. Диоды дней за 18. Пока шли драйвера, я попробовал подключить диоды к регулируемому блоку питания. На диоде падало 9.6 вольта, и ток он потреблял около 1 ампера. Больше я подавать не пытался. 9.6 Ватт и яркость диода меня полностью устроили.

И наконец пришли драйвера. Упаковка была простая, но достаточная — пакет из пупырки.



В пакете лежали 3 драйвера.



Ничего не помялось, не повредилось.

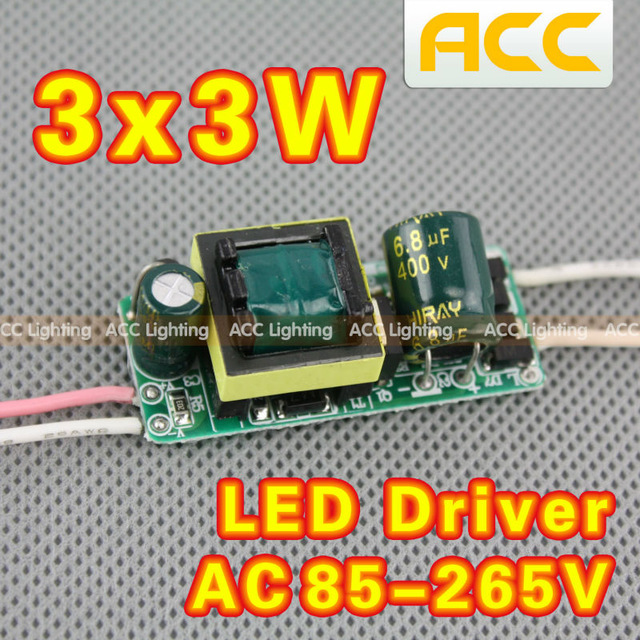

Рассмотрим драйвера поподробнее.



Сделаны они на достаточно распространенном чипе ВР3125. Типовая схема подключения выглядит следующим образом.



Обратная сторона платы. Улыбнуло название фирмы — изготовителя.



Ну что же! Начнем испытания. Подключил драйвер к 220В, диод к плюс к плюсу, землю к земле. Охлаждение на этом этапе прикручивать не стал, т.к. схема временная, для краткосрочных замеров. За пару секунд ничего не должно раскалиться.



Подаем напряжение. Первое разочарование визуальное: яркость сравнима с 50 Ваттной лампочкой максимум.



Делаем замеры. Напряжение — 9.52 Вольт



Ток — 0.65 Ампер.



Вот так дела. Драйвер на данном диоде рассеивает всего 9.52 х 0.65 = 6.19 Ватт. Это совсем не отвечает целям и задачам моего проекта.

Есть 2 пути решения проблемы. 1-й путь поднять ток драйвера с 650 мА до 1А. Сделать это можно изменив сопротивление между выходом CS микросхемы драйвера и землей. Сейчас там стоят запараллеленные 2 резистора 2 Ом и 1.8 Ом.



Итоговое сопротивление получается 0.95 Ом. Если его уменьшить до 0.6 Ом, то на выходе ток драйвера будет примерно 1А. А если выпаять один из резисторов, то ток станет порядка 300 мА.

Так что драйвер позволяет достаточно точно настраивать выходной ток, изменяя сопротивление резисторов.

Второй способ, который мне импонирует — добавить россыпью мелких светодиодов. Например последовательно с моим мощным диодом поставить 4 полуватных диода, соединенных параллельно. Так можно сделать более распределенное световое пятно.

В любом случае, натурно сравнив выходной поток света с диода и с галогенового светильника, я понял, они различаются раза в 4 минимум, и никакое повышение тока драйвера на треть не сможет мне заменить светильник. Так что я отложил идею замены освещения на потом.

А для драйверов и светодиодов у меня появилась другая задумка, но это уже совсем другая история… :-)

Как резюме: Драйвер неплохой. Не свистит, не греется (за пару минут тестов, температура на ощупь от комнатной не изменилась), видимого на камеру мерцания не наблюдается совершенно, выходной ток настраивается подбором сопротивления. Хоть в мой проект он и не подошел, о покупке не жалею совершенно.
