Цена: 34.69 $
Сегодня у меня не совсем обычный обзор. Знакомый, который может много рассказать о наушниках, ЦАП, звуке, показать такие его стороны, которые обычному человеку без подсказки не открываются вовсе, прислал мне наушники Touch Two C5S. Охарактеризовал их, как очень достойные, но с проблемой — что бокс наушников не принимал заряд. На остатках заряда наушников ему удалось немного послушать звучание, но на том и все. Прислал с надеждой, что я смогу починить и сделаю обзор.
Нахрапом взять наушники не удалось, на обдумывание проблемы и наблюдения потребовалось время, но в финале победил, выкладываю материал, надеюсь будет интересно.
В начале, по общепринятой схеме, об упаковке, внешнем виде, характеристиках и т.д.
Поставляются наушники в лаконичной коробке с наименованием и изображением модели наушников.
На обратной стороне указаны основные характеристики.
Для полноты понимания приведу все характеристики, которые удалось найти на странице товара, на коробке и в инструкции.
Наименование: Touch Two C5S
Тип: TWS
Версия блютуз: 5.0
Управление: Сенсорное
Диапазон воспроизводимых частот: 20-20000 Гц
Диаметр драйвера: 6 мм
Импеданс: 16/32 Ом
Время воспроизведения: 4-5 часов
Время разговора: 6 часов
Емкость аккумулятора бокса: 3500 мАч
Емкость аккумуляторов наушников: не указана
Дополнительные возможности: функция Power Bank (максимальный ток 1,5 Ампера)
Микрофон: Да
Водозащита: IPX8
Глянцевая обложка снимается сдвиганием в сторону, а под ней обычная белая коробка из плотного картона. Т.е. какой-то фирменной упаковки нет, она унифицирована, индивидуальность придает именно обложка.
Внутри находим инструкцию, коробОк с аксессуарами и наушники с боксом в поролоновом бампере.
Инструкция полностью на китайском языке, но ничего нового текст не добавляет – обычная информация о продукте.

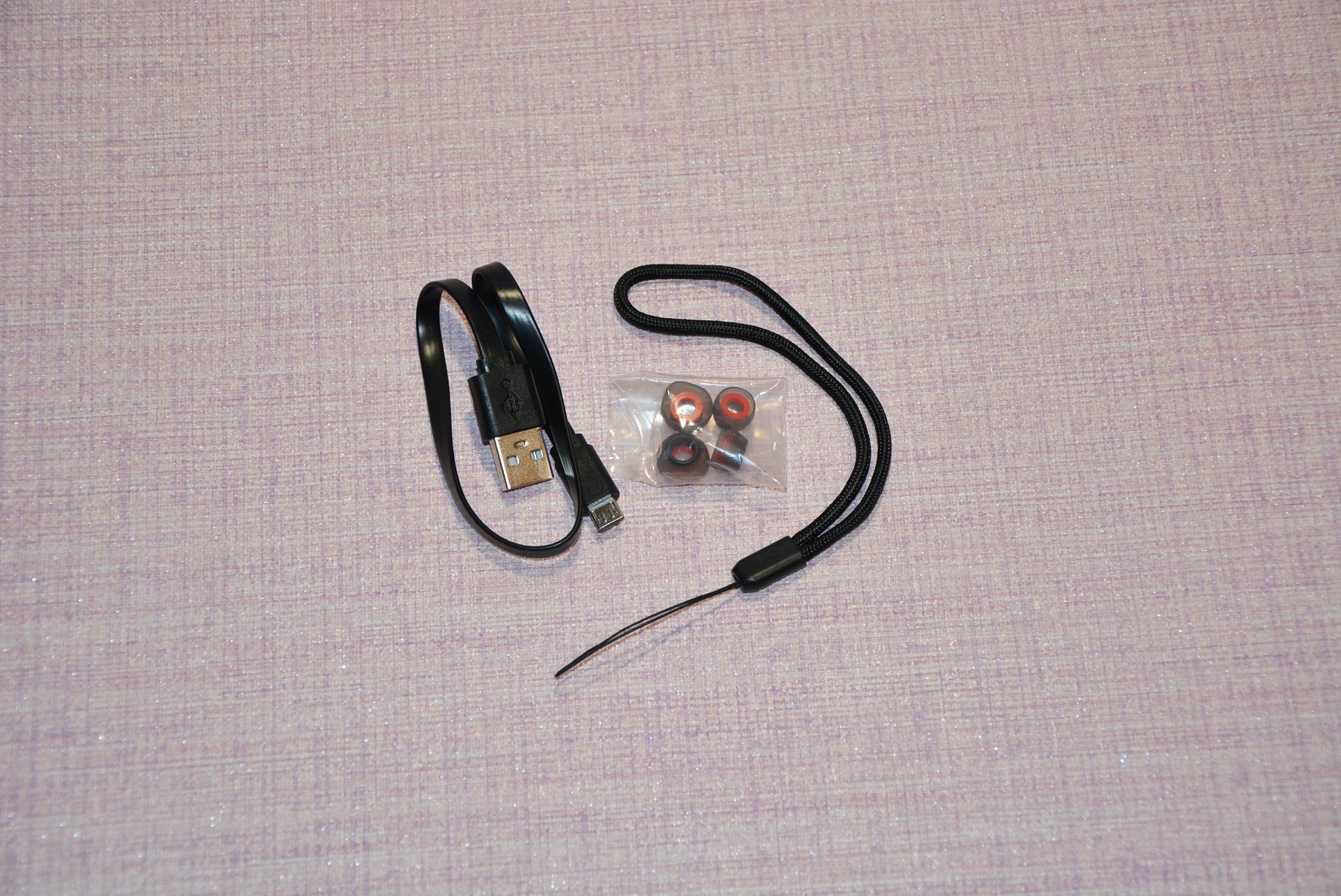

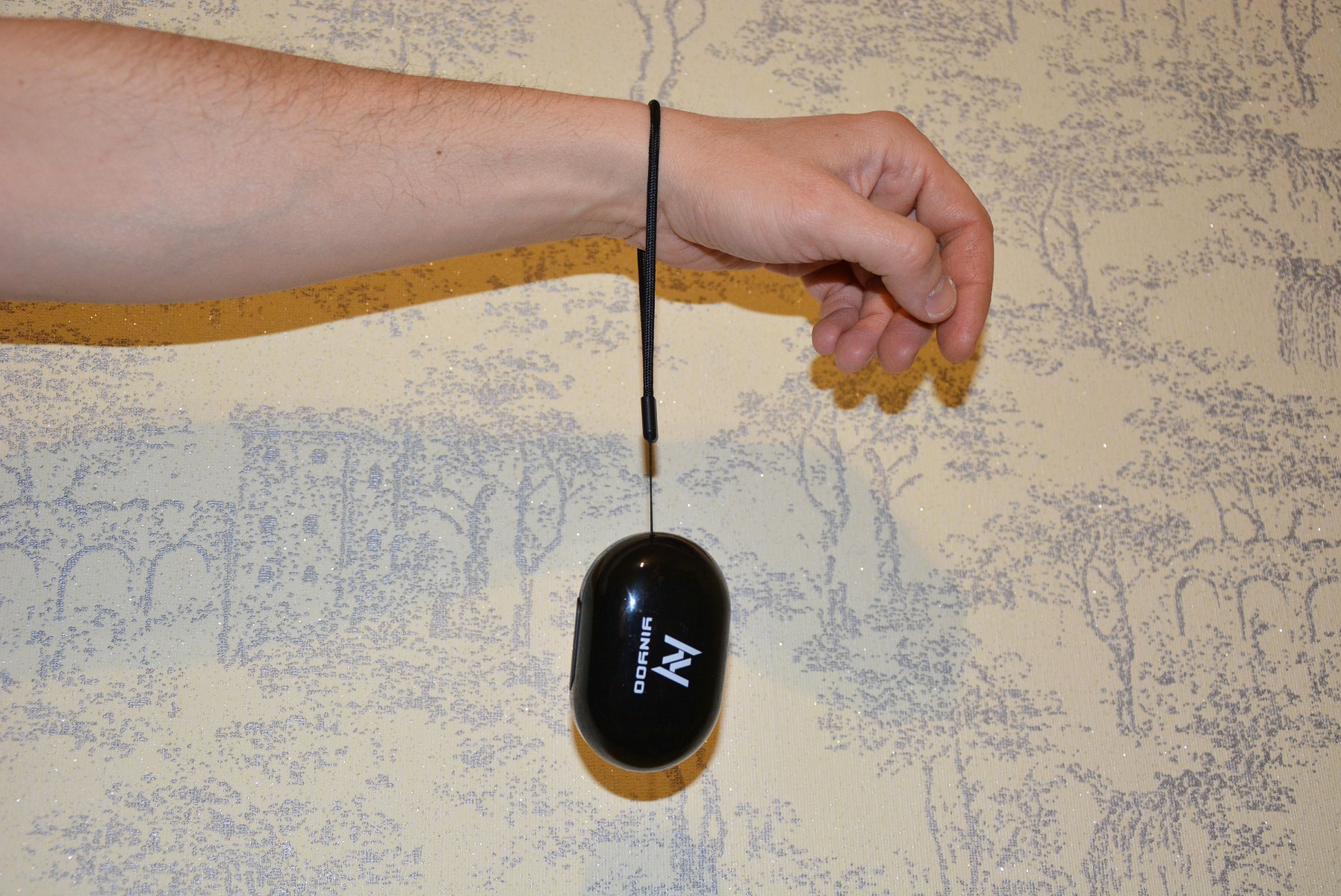

Кроме стандартных для TWS наушников аксессуаров в виде дополнительных амбушюр и короткого шнура USB-microUSB, в комплекте имеется темляк.
Корпус бокса и наушников выполнены из глянцевого пластика, неминуемо будут собирать отпечатки, но в целом сделано аккуратно. На верхней крышке бокса указан производитель Yinyoo. Производитель довольно известный, с массой выпускаемых моделей.
Наушники кажутся немного крупноватыми, но анатомичность соблюдена. Чуть забегая вперед, скажу, что при правильном подборе размера амбушюр, наушники хорошо держатся в ушных раковинах, через пару минут о них забываешь и дискомфорта в течении длительного времени не ощущается вовсе.
На передней стороне наушников расположены сенсоры с отверстием микрофона. Микрофон находится в каждом наушнике и каждый может работать в одиночном режиме.

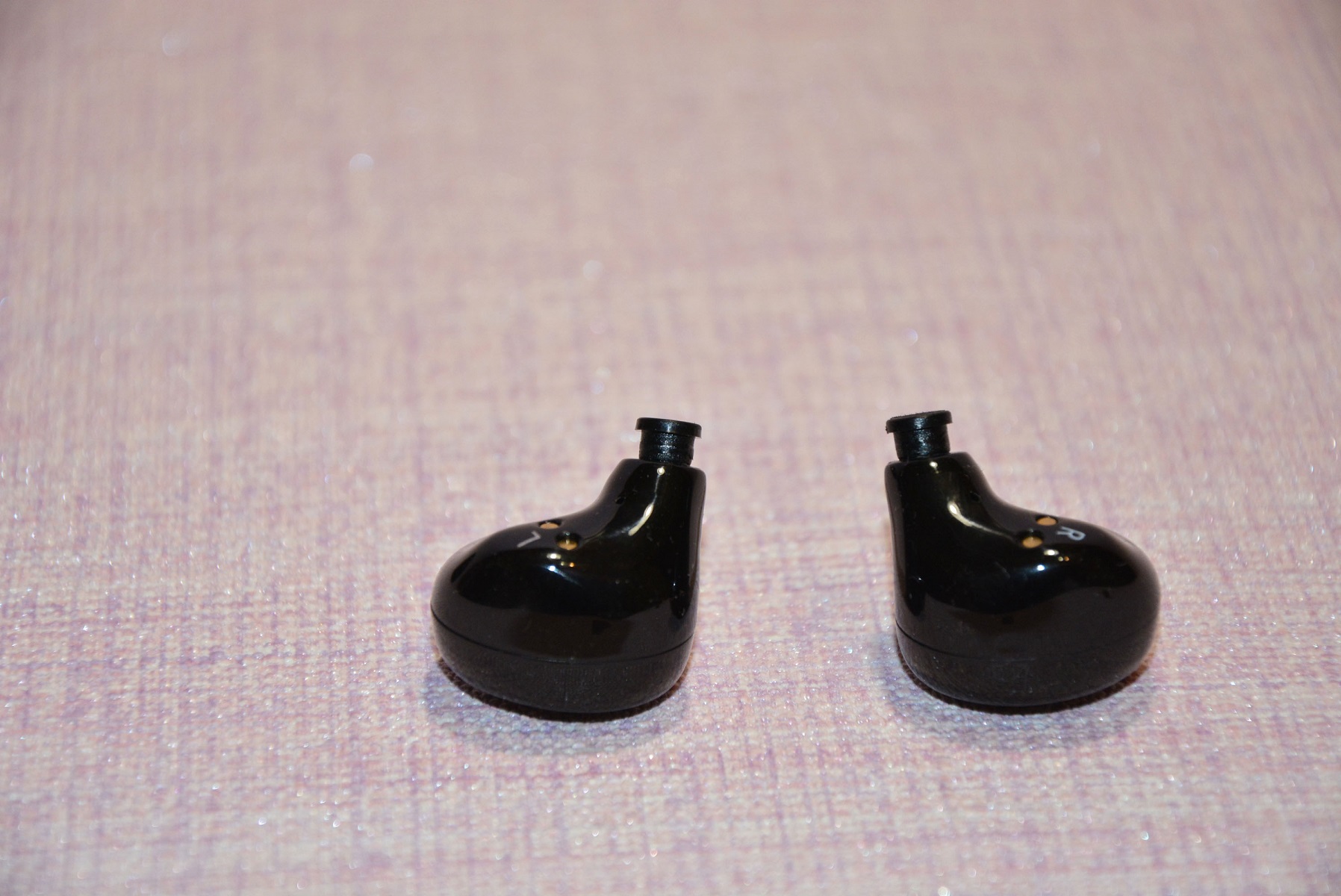

На внутренней стороне расположены контактные площадки, маркеры левого и правого канала и компенсационное отверстие. Корпусы ассиметричны и вложить в гнезда бокса не на свои места не получится.

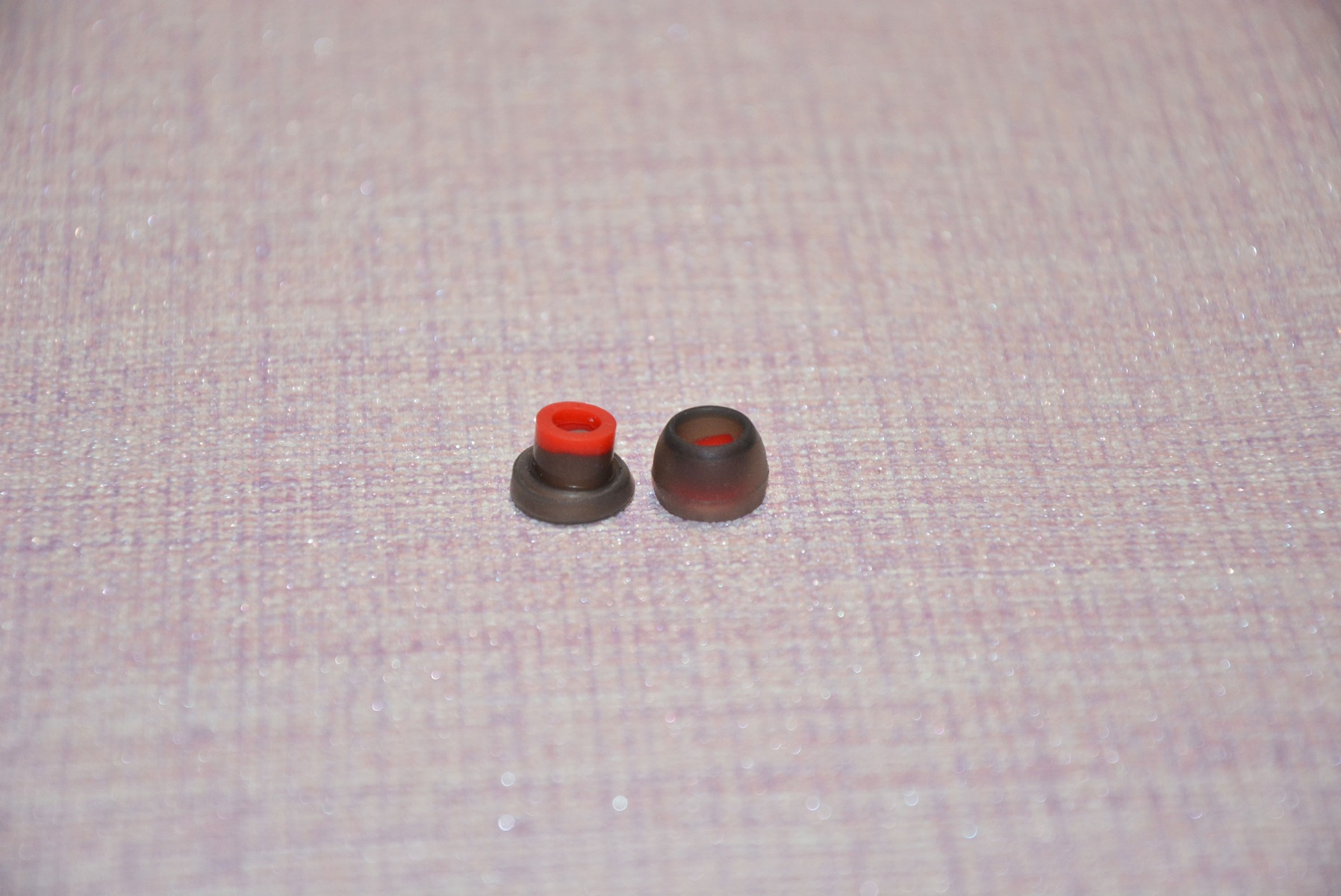

Полупрозрачные амбушюры сделаны из силикона средней мягкости, вполне комфортны и обеспечивают хорошую звукоизоляцию от внешней среды.
Сами по себе они с наушников не снимутся, на звуководах имеется бортик, на который амбушюры надеваются с заменым усилием.
Сами воздуховоды прикрыты текстильными сетками.
На самом деле габариты наушников не сильно отличаются от многих других. Сравнил с имеющимися Blitzwolf BW-FYE3 и UGREEN CM338. Последние самые миниатюрные и полностью скрываются в ушной раковине. Обозреваемые же соразмерны наушникам Blitzwolf.
Не смотря на глянцевый пластик бокс мне понравился. Удобный, хватких, средних размеров. В кармане джинсов, наверное, не самое то, но и не мелочь какая-то – все же внутри аккумулятор типоразмера 18650.
В нижней передней части за заглушкой находятся порты microUSB для зарядки бокса и USB-A для зарядки гаджетов от бокса.

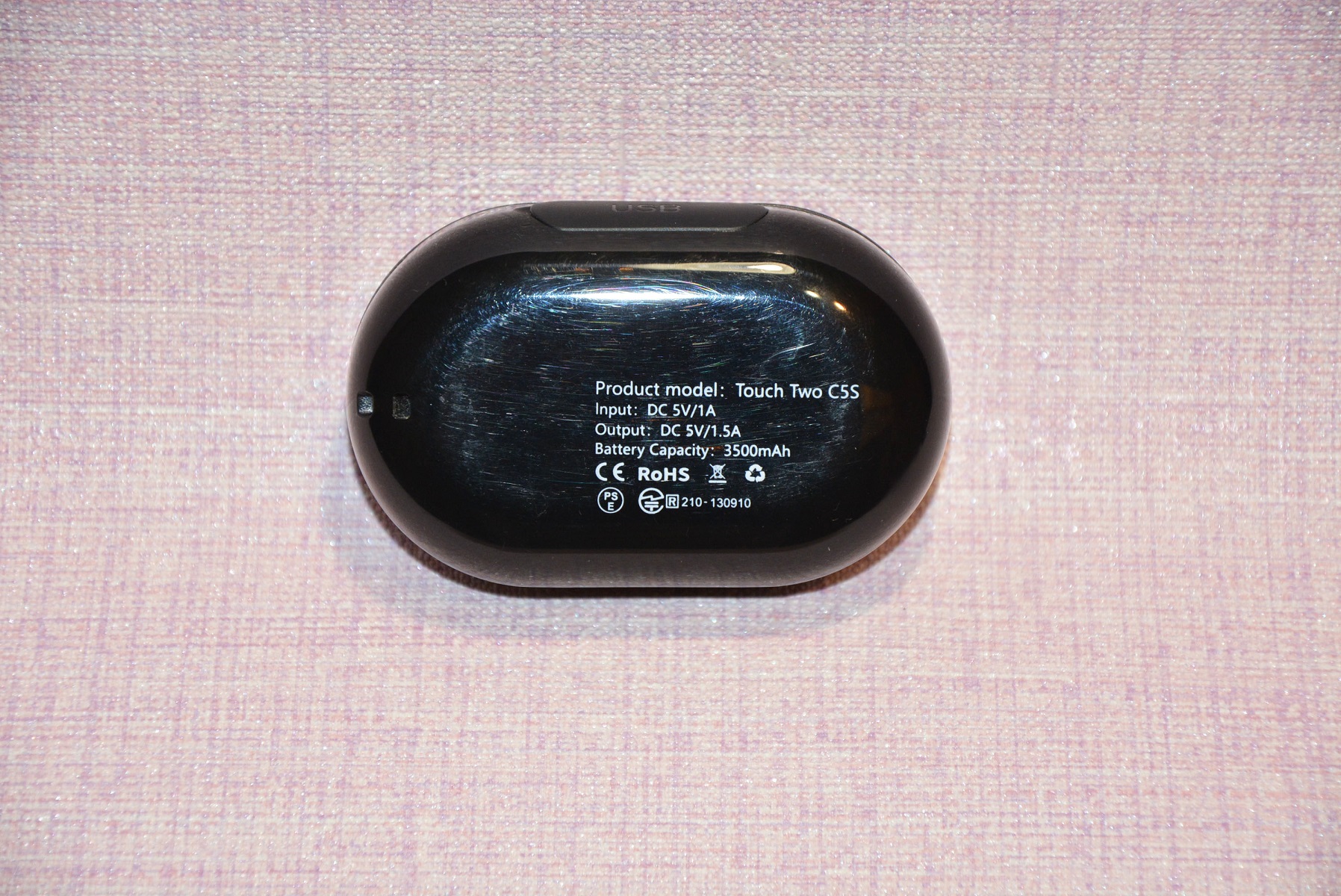

Снизу наименование и краткие характеристики.

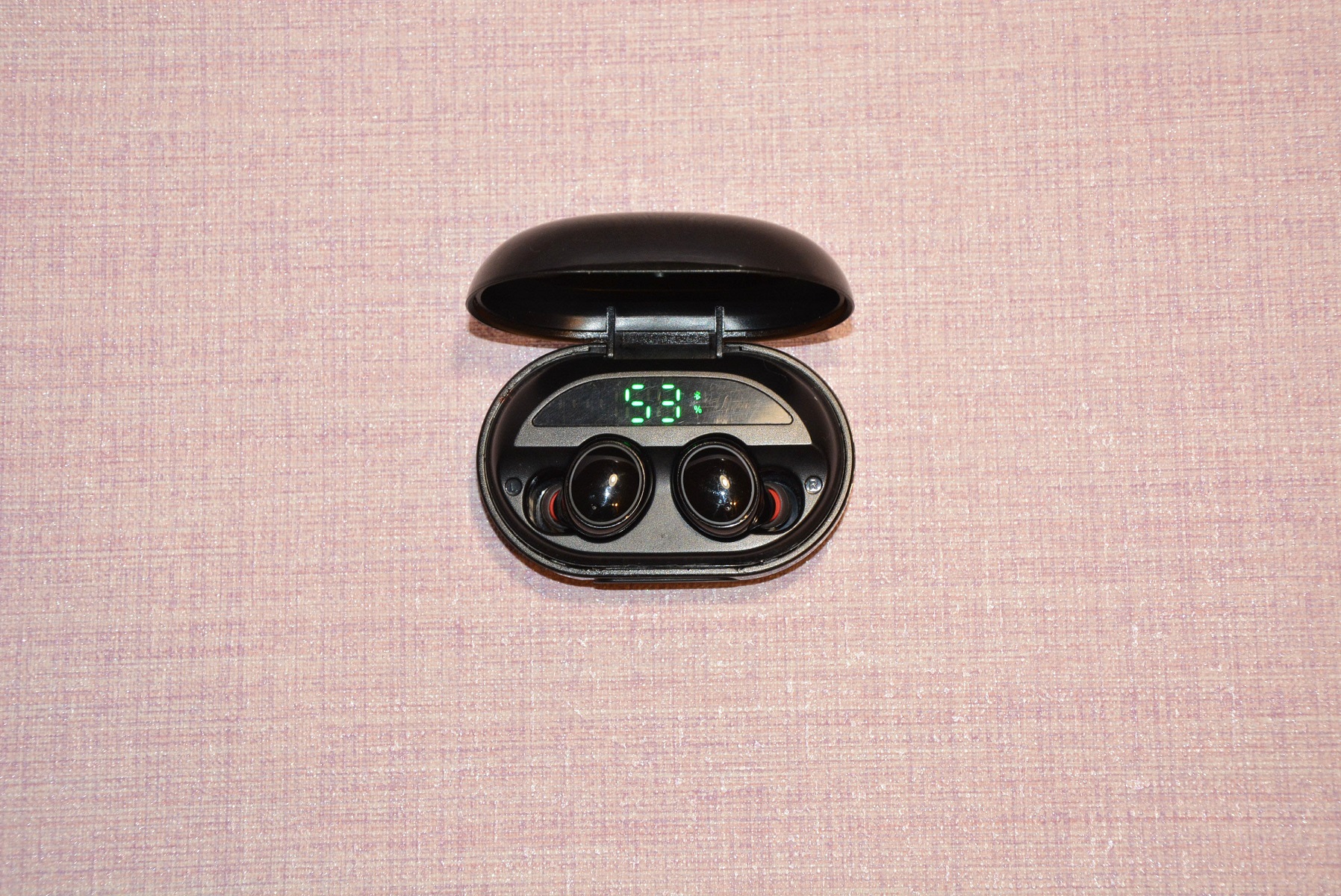

Под крышкой видим подписанные гнезда наушников, индикатор уровня заряда аккумулятора бокса в процентах и значок блютуз. Особой функции он тут не выполняет, просто есть.
Крышка бокса сделана из затемненного пластика со вставкой с внутренней стороны. Между вставкой и верхней частью крышки спрятаны два магнита. Один удерживает крышку в закрытом состоянии на теле бокса, а о втором магните я и не подозревал. Его наличие и роль, которую он выполняет стало понятно лишь в процессе ремонта бокса (когда терпение уже заканчивалось)).
Здесь уже показываю фото полностью рабочего бокса. Оказывается, чтобы наушники начали заряжаться недостаточно просто вставить их в гнезда. С открытой крышкой бокс покажет лишь остаточный уровень заряда аккумулятора, а зарядка наушников производиться не будет.
Чтобы их зарядить, крышку бокса обязательно нужно закрывать. Тогда по бокам от цифрового табло начнут бегать светодиодные столбцы. От центра к краям, т.е будут показывать процесс разряда аккумулятора бокса. Во время зарядки самого бокса столбцы бегут уже от краев к центру.
О том, что наушники заряжаются свидетельствует свечение красным цветом светофильтров вокруг сенсорной площадки. Рассмотреть это можно только в темноте – пластик крышки слишком темный, что не очень удобно. С другой стороны, что там особо рассматривать? Поместил наушники в гнезда – пошел заряд, вытащил – пользуйся.
Индикатор уровня и состояния зарядки бокса светится не всегда – какое-то время после установки наушников, потом гаснет для экономии заряда аккумулятора.
Выше описана и показана работа исправного бокса, но это уже после ремонта.
Первоначально бокс не принимал заряд, не заряжал наушники и сторонние устройства.
Вскрытие показало наличие аккумулятора 18650, платы с преобразователем и соединенной с ней шлейфом платы индикации.
Преобразователь здесь собран на микросхеме ETA9870. При подключении кабеля питания на вход microUSB на выходе микросхемы напряжения не было. Найти такую удалось лишь в Китае, у единственного продавца по цене доллар за штуку и минимальном количестве 10 штук). И как оказалось не зря. На фото ниже вторая по счету, установленная на плату микросхема).
Вторым тревожным моментом было отсутствие напряжения на выходе контроллера заряда аккумулятора. Под синей термоусадкой оказался безымянный аккумулятор без указания его емкости. На аккумуляторе было 2,7 Вольта, на выходе с контроллера ноль. Т.е. случился переразряд аккумулятора и плата защиты отключила выход дабы уберечь аккумулятор. Тут же возникли вопросы: почему возник переразряд, почему плата защиты не отреагировала по достижению нижнего допустимого предела?
На местном радиорынке купил другую плату контроля и защиты на одну банку. Зарядил аккумулятор через плату ТР4056, припаял новую плату контроля и собрал схему воедино. Начала работать индикация уровня заряда аккумулятора, на выходе для сторонних устройств появилось 5 Вольт, но… На контактах для зарядки наушников эти 5 Вольт отсутствовали напрочь!!!
Оказалось, что дорожки от банки сначала уходят через шлейф на чип с затертой маркировкой на плате индикации и через пару мелких транзисторов, опять же через шлейф, возвращаются на плату преобразователя к штырькам контактов наушников. На выходе с затертого чипа напряжение было, а за транзисторами уже нет. Пока крутил, вертел эти потрошки переломился шлейф у разъема на плате преобразователя в месте изгиба))). Хотел восстановить пайкой, да не тут-то было – дорожки алюминиевые. Пришлось обрезать, благо положили с небольшим запасом.
Транзисторы оказались целыми и стало ясно, что где-то есть какой-то концевик, открывающий транзисторы. Уже не надеясь, прислонил крышку бокса на ее место и, о чудо, на контактах для зарядки наушников появились пять Вольт.
Оказалось, что вот этот компонент, который я сначала принял за термодатчик, и есть нечто вроде геркона или магнитного выключателя. В крышке бокса спрятан второй магнит, про который я упомянул в начале. Если закрыть крышку, напряжение на контактах наушников появляется и начинается их зарядка. Открыли крышку – напряжение пропадает и тут же начинается процесс соединения наушников по блютуз, сопровождаемый мерцанием светофильтра вокруг сенсорной кнопки зеленым и красным цветом.
Я было обрадовался, даже музыку начал слушать, но заметил, что за сутки бокс теряет приблизительно 20-25 % заряда. Оставил как есть и через пять дней увидел прежнюю картину – бокс не принимает заряд, на выходах ничего.
Снова разобрал, снова дохлый чип преобразователя, снова переразряд аккумулятора и отключение его защитой от схемы.
Заменил чип, вернул родную плату контроля (стало ясно что она ни при чем), но заменил аккумулятор. Взял имевшийся в хозяйстве какой-то б/у, но работающий у меня в фонаре.
Все снова засияло, на выходах появилось напряжение.

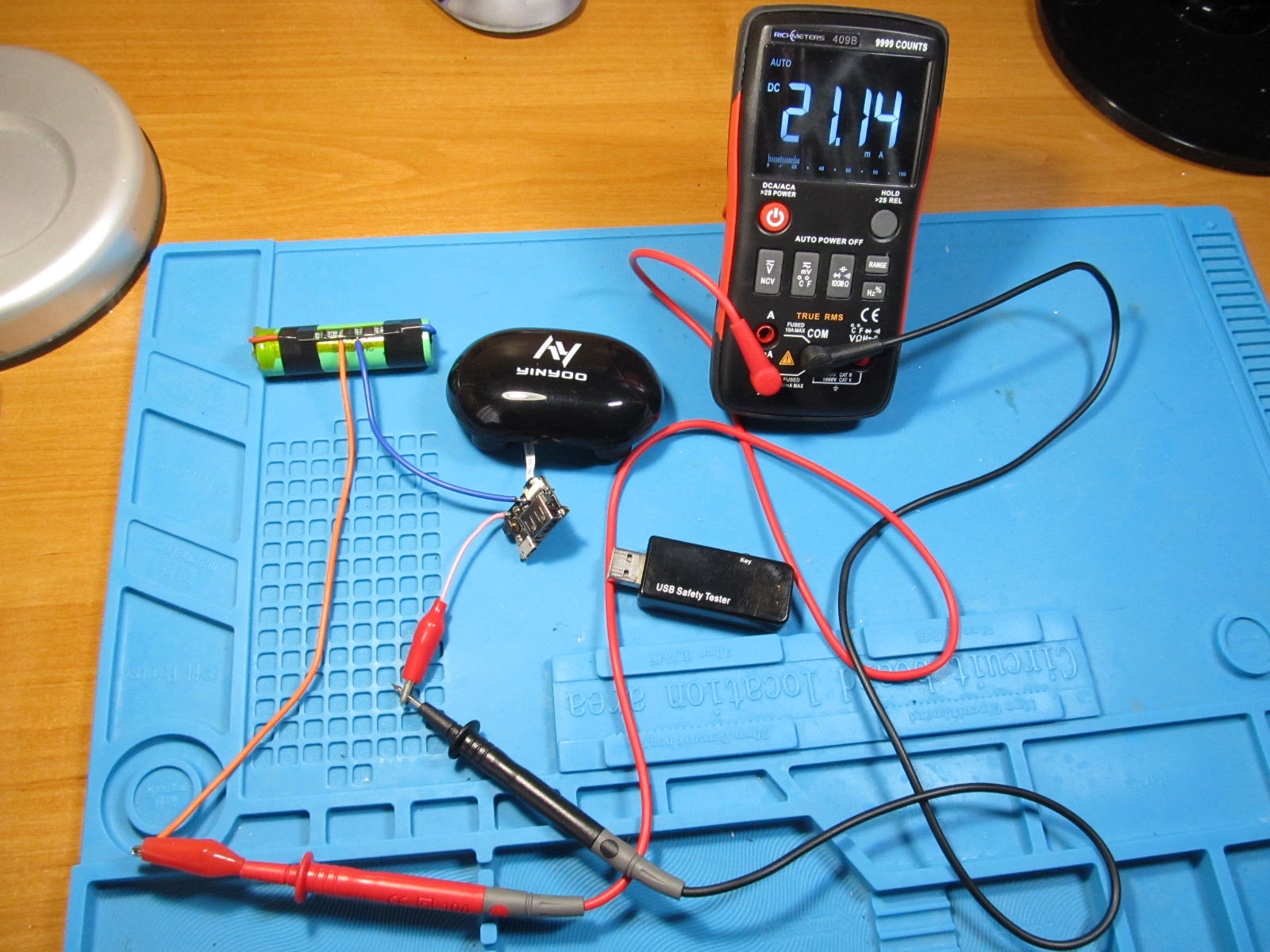

Ради интереса провел замеры тока потребления от аккумулятора на холостом ходу, т.е без наушников. В первое время, когда еще светится индикатор состояния заряда аккумулятора, ток потребления составил 21 миллиАмпер, а после его отключения, когда работает только чип преобразователя, всего 490 микроАмпер.
Ну, а родной аккумулятор все так же в отключке при напряжении на клеммах 2,8 Вольта.
Пробовал его погонять на толчок, заряд, разряд сначала током 1 Ампер до уровня 3,5 Вольта, а добивал просто, подключив тестером J7-t, с током потребления 0,01 Ампер. Времени это занимало много, но результат всегда был одинаковым – глубокий разряд и отключение защитой, причем плата зашиты та, что куплена мной на местном рынке.
Т.е. больше склоняюсь к мысли, что причина в аккумуляторе. При критически малом токе нагрузки родной аккумулятор ведет себя неадекватно. То ли лавинное снижение напряжение и, как следствие, отключение защитой, то ли еще что-то, но это что-то еще точно связано с аккумулятором и сопровождается выходом из строя чипа преобразователя.
С «новым», б/у аккумулятором бокс ведет себя нормально. Наблюдаю уже почти месяц. Бокс штатно разряжается, штатно заряжает наушники и сторонние гаджеты. Отключения защитой аккумулятора больше не было. Проблема вновь не проявлялась. Долго, нудно, но победил).
Ну, и в финальной части о самих наушниках.
За те секунды, что проходят с момента открытия бокса до «установки» в уши, наушники успевают сконнектиться между собой и пользователь слышит лишь последнюю фразу голосового оповещения о подключении к блютуз источнику. Для оповещения голос подобрали удачно, мягкий и ненавязчивый.
Пока коннектятся между собой попеременно мерцает зеленая и красная подсветка светофильтров. После соединения с источником попеременно на наушниках медленно загорается и гаснет зеленая. Это может не всем понравиться, но меня лично не напрягает, тем более что свечение приглушенное, не яркое.
Работают наушники по кодеку SBC и определяются телефоном как Touch Two C5S. Есть индикатор состояния аккумулятора, что удобно.
Об удобстве использования, отсутствии дискомфорта и хорошей звукоизоляции я уже говорил, тут придраться не к чему, все хорошо.
Данные по автономности производитель указал честно – действительно работают в районе пяти часов на одной зарядке. Громкость устанавливал где-то на уровне двух третей от максимальной. Для себя же комфортной определил половину громкости.
Будучи полностью разряженными от бокса заряжаются в течении около полутора часов.
В наушниках реализовано полноценное управление с переключением треков и регулировкой громкости, ответом на входящий звонок и вызовом последнего абонента в списке, вызовом голосового помощника.
Один тап по сенсору, как у всех, — пауза/воспроизведение, двойной – переключение треков. Двухсекундные удержания регулируют громкость, четырехсекундные отключают или включают любой из наушников.
Вполне нормальным оказался и микрофон, с учетом того, что расположен он далеко. Абонент понимает, что разговор ведется через гарнитуру, но слышимость хорошая.
Говоря о качестве воспроизводимого, звука хотел бы вернуться к упомянутым Blitzwolf BW-FYE3 и UGREEN CM338 и сравнить с ними. И они, и Touch Two C5S можно отнести к сегменты недорогих, но хороших в плане звука наушников. Несмотря на то, что блицы и угрины работают по кодеку ААС, С5S абсолютно им не уступают. Все они подают звук по-разному и выбор уже за счет личных предпочтений.
Чисто и прозрачно звучат все, но разницу можно описать так: блицы для любителей объемного баса погуще, с сохранением полноты звуковой сцены и индивидуальности составляющих. В угринах басов меньше, звук чистый как в середине, так и на высоких.
Touch Two C5S подает звук, я бы сказал, деликатно, мягко. Низкие здесь не ассоциируются с сабвуфером. Это скорее приятный баритон на близком заднем фоне с потенциалом в нужные моменты. Отлично прослушивается середина с хорошей разборчивостью вокала и не уходят в цикание/царапание высокие. Т.е. получились наушники, в которых можно отдыхать, прослушивая музыку разных жанров. Сцена выходит объемной, легкой и не навязчивой.
Возникшая проблема с аккумулятором бокса вряд ли носит массовый характер. Прецеденты случаются у всех производителей без исключения. Несмотря на потраченное время и нервные клетки, наушники в финале понравились. Рекомендовать в такой противоречивой ситуации, наверное, не уместно, но кто решится на покупку, звуком останутся довольны.
