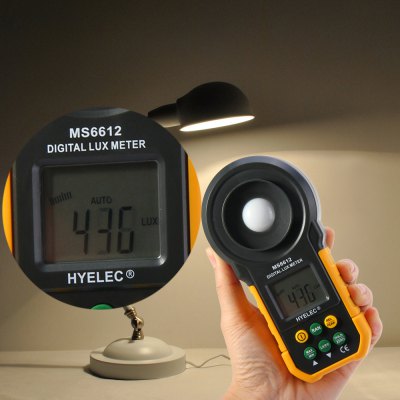

Люксметр MS6612

125 читателей · 1366 топиков · RSS

Цена: 21.84

Здравствуйте! Предлагаю обзор прибора для измерения освещённости — люксметра.
Что это, для чего нужен, как работает и из чего состоит, постараюсь подробно описать.
Если коротко — прибором доволен.
Заинтересовавшихся прошу…

В связи с тем, что приходится время от времени обозревать различные фонари, светильники, лампы, то уже давно появилась мысль обзавестись измерительным прибором, который может измерять освещённость.

Для начала немного терминологии (взято из Википедии):

Освещённость — световая величина, равная отношению светового потока, падающего на малый участок поверхности, к его площади. Чаще всего освещённость измеряется в люксах.
Световой поток — физическая величина, характеризующая количество «световой» мощности в соответствующем потоке излучения, где под световой мощностью понимается световая энергия, переносимая излучением через некоторую поверхность за единицу времени. Чаще всего световой поток измеряется в люменах.
Люкс (от лат. lux — свет; русское обозначение: лк, международное обозначение: lx) — единица измерения освещённости в Международной системе единиц (СИ). Люкс равен освещённости поверхности площадью 1 м² при световом потоке падающего на неё излучения, равном 1 люмен.
Лю́мен (русское обозначение: лм; международное: lm) — единица измерения светового потока в Международной системе единиц (СИ), является световой величиной.Один люмен равен световому потоку, испускаемому точечным изотропным источником, c силой света, равной одной канделе, в телесный угол величиной в один стерадиан: 1 лм = 1 кд × ср (= 1 лк × м2). Полный световой поток, создаваемый изотропным источником, с силой света одна кандела, равен 4\pi люменам.
Канде́ла (от лат. candela — свеча; русское обозначение: кд; международное: cd) — единица силы света, одна из семи основных единиц Международной системы единиц (СИ). Определена как «сила света в заданном направлении источника, испускающего монохроматическое излучение частотой 540·1012 Гц, энергетическая сила света которого в этом направлении составляет 1/683 Вт/ср»
Простейший люксметр состоит из селенового фотоэлемента, который преобразует световую энергию в энергию электрического тока, и измеряющего этот фототок стрелочного микроамперметра со шкалами, проградуированными в люксах.

Терминологии, думаю, достаточно, пора переходить к посылке.

Упаковка и комплектация:

Коробка с прибором пришла в стандартном полиэтиленовом пакете с «пупыркой», приводить фото, думаю, нет смысла.
Упаковочная коробка сделана из картона, внутри которой люксметр с инструкцией в чёрном чехле

Инструкия:

Инструкция представляет из себя книжечку формата А6 с 38 страницами. Информация представлена на английском языке. Всю инструкцию приводить особого смысла не вижу, приведу пару разворотов

На первом развороте описаны все органы прибора, а также знаки на ЖК экране. На втором и третьем разворотах приведены основные характеристики. Как видно из графика, максимум чувствительности приходится примерно на длину волны 560 нм, что находится вблизи максимума чувствительности человеческого глаза.

Люксметр:

Размер прибора: 170х90х45 мм;
Вес около 200 грамм.
Из органов управления: 6 кнопок
ʘ — включение / выключение;
RAN — выбор диапазона;
REL/PEAK — среднее / пиковое значение;
MAX/MIN — максимальное / минимальное значение;
LX/FC — единицы измерения Люксы / Фут-кандела;
HOLD/ZERO — замораживание показаний / калибровка ноля.

Над ЖК экраном находится фотосенсор, прикрытый непрозрачным колпаком.

Батарейный отсек:

Питается прибор от 9 вольтовой батарейки типа «Крона». В комплекте батарейка не присутствует. Чтобы её установить, нужно открутить 1 винт

Разборка:

Для доступа к внутренностям необходимо открутить 5 саморезов, 2 из которых находятся под крышкой батарейного отсека и еще один закрыт заглушкой, к которой крепится шнурок защитного колпака фотосенсора. Именно эту заглушку было очень непросто вытащить, т.к. посажена она очень плотно

Внутри корпуса находится 2 печатные платы: основная и плата фотосенсора

На основной плате запаян сигнальный микроконтроллер M430F437 от Texas Instruments

и операционный усилитель TLC2262C от того же производителя

С обратной стороны платы расположены контактные площадки для 6 кнопок и ЖК индикатора.

На плате фотосенсора установлен только фотосенсор. Каких-либо надписей на самом сенсоре не обнаружено.

Проверка работоспособности:

Прибор работает, диапазоны выбирает корректно. При закрытии крышкой фотосенсора, показания достаточно быстро «уходят» в ноль.
Вот что удалось намерить:
Люминесцентная лампа 9Вт: 790 люкс;
Люминесцентная лампа 11Вт: 1010 люкс;
Майский солнечный день с небольшой облачностью: 71700 люкс.

Видеообзор:

Плюсы-минусы:

+ качество изготовления;
+ повторяемость результатов измерений;
+ большой диапазон измерений;
+ наличие чехла.

— не обнаружено.

Прибор достаточно специфический, поэтому рекомендовать его к покупке могу только тем, кому он действительно нужен.
Перед покупкой рассматривал разные варианты, но этот люксметр мне показался лучшим в соотношении цена/качество.
По поводу магазина: чаще всего произвожу покупки на AliExpress, но в последнее время начал замечать, что цены на нём слегка завышены по сравнению с другими. На момент покупки лучшая цена была на GearBest. Сейчас, возможно, ситуация иная, не проверял.

Удачи!!!
